Kõrge pöördemomendiga 42 mm käigukasti 24V 5nm 45kgcm 25W 30W reguleeritav kiirus 150RPM 20RPM harjatud DC käigukasti mootor
| Kooskäigumotor DC liigermootor | 2,5 Nm | 25 Watti | |||||||||||||||||||
| 3864ZY mikro põstrullmotor spur kaaslastega | Kombinatsiooniga | ||||||||||||||||||||
| Enkoder & Pöörde | |||||||||||||||||||||
| Toimib enkodera ja pöördega | |||||||||||||||||||||
| TJZ42FO Sarjas | |||||||||||||||||||||
| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

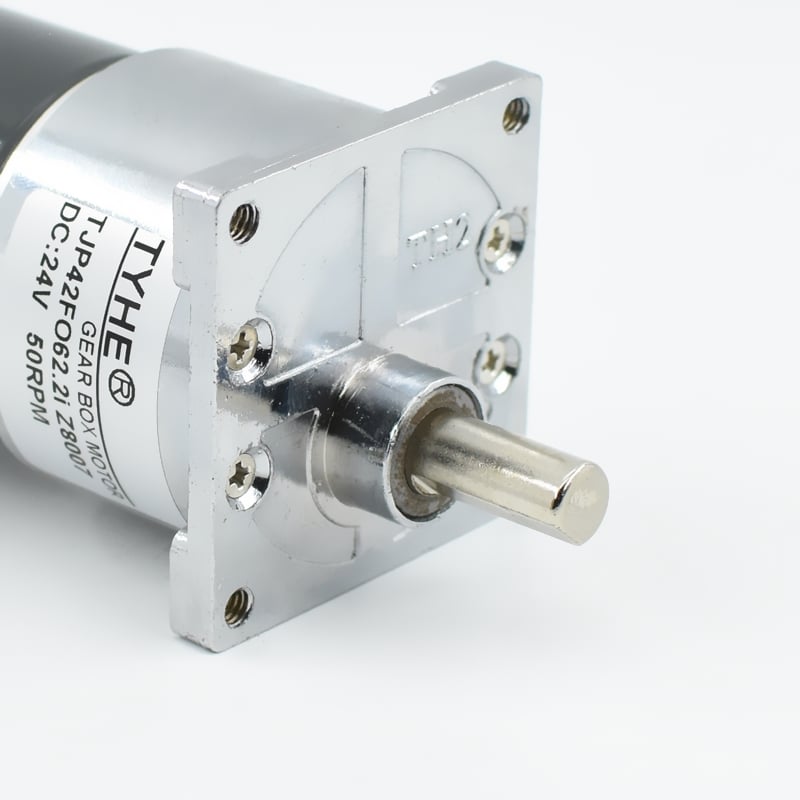

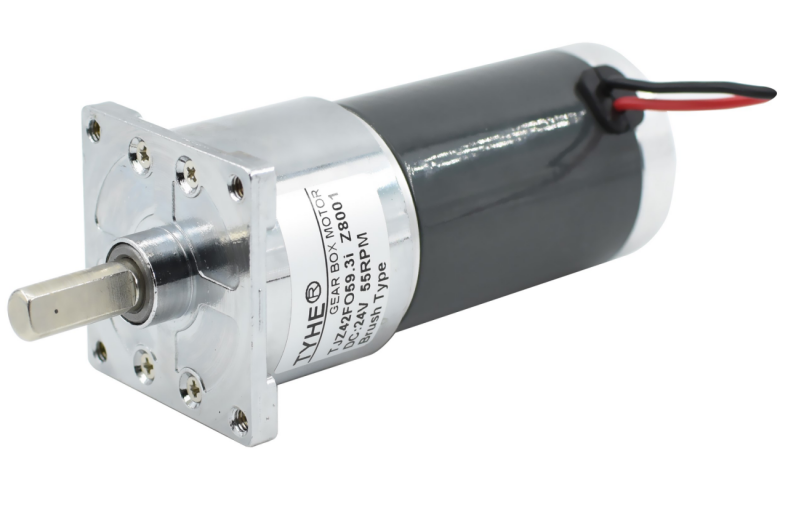

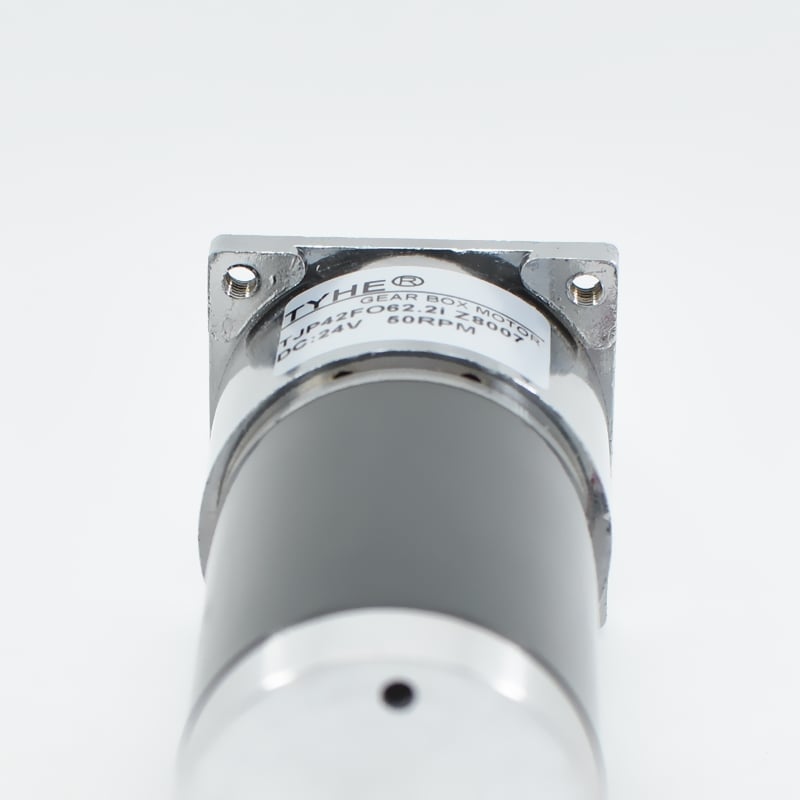

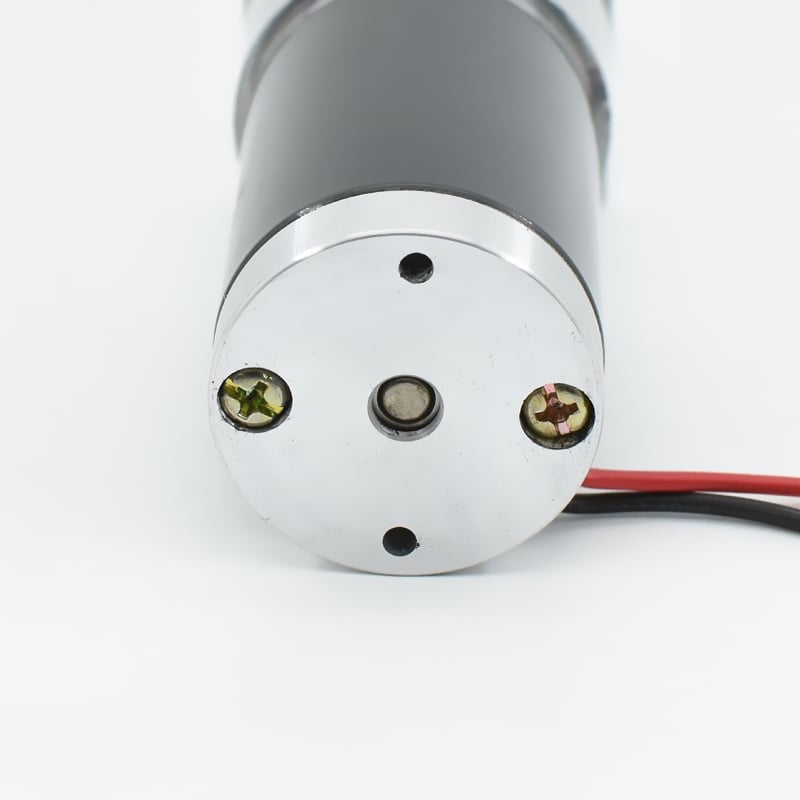

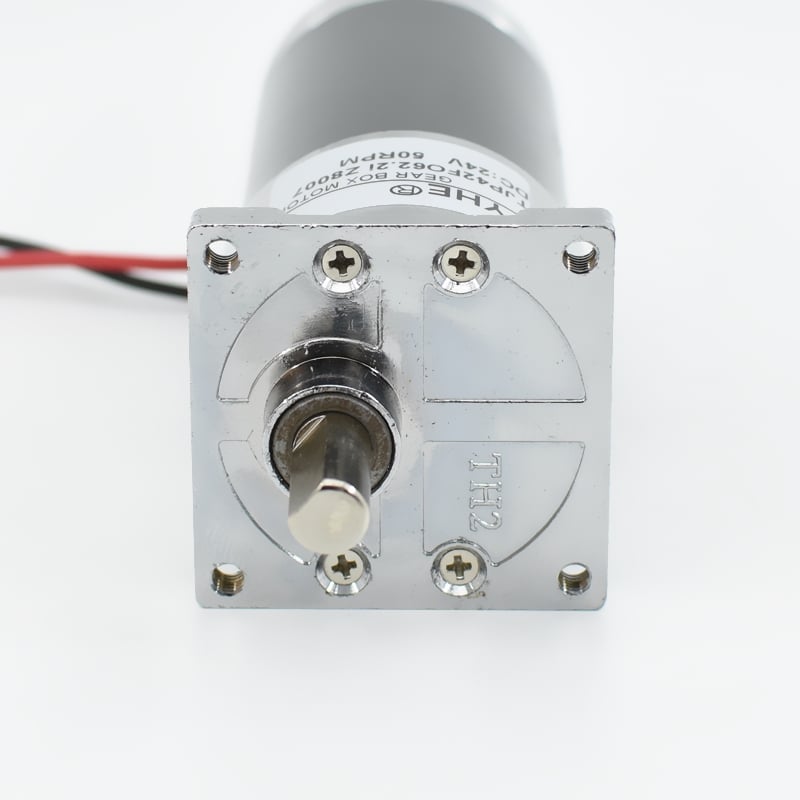

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | tsinkseesliit Tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Pulbemetallurgia & Terav Pulbemetallurgia ja terav hammas | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Öli telg Sisaldab ölitelgeid | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤10000VPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤2,5kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤1,5kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤15kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤60dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
3.1 | 4.8 | 6.1 | 8.3 | 10.3 | 12.8 | 16.4 | 18.2 | 27.4 | 34.2 | 43.8 | 59.3 | 73 | 91.2 | 120 | 158 | 195 | 243 | 323 | ||
|
Gearstadiumite arv Lamba tasemeid |
2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 29.5 | 29.5 | 29.5 | 29.5 | 32.7 | 32.7 | 32.7 | 32.7 | ||
|
Toimivus Tõhusus (%) |
0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | ||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1612.9 | 1041.7 | 819.7 | 602.4 | 485.4 | 390.6 | 304.9 | 274.7 | 182.5 | 146.2 | 114.2 | 84.3 | 68.5 | 54.8 | 41.7 | 31.6 | 25.6 | 20.6 | 15.5 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1290.3 | 833.3 | 655.7 | 481.9 | 388.3 | 312.5 | 243.9 | 219.8 | 146.0 | 117.0 | 91.3 | 67.5 | 54.8 | 43.9 | 33.3 | 25.3 | 20.5 | 16.5 | 12.4 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.044 | 0.068 | 0.087 | 0.100 | 0.125 | 0.155 | 0.198 | 0.187 | 0.282 | 0.352 | 0.450 | 0.518 | 0.638 | 0.797 | 1.049 | 1.174 | 1.449 | 1.805 | 2.400 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.43 | 0.67 | 0.85 | 0.98 | 1.22 | 1.52 | 1.94 | 1.83 | 2.76 | 3.45 | 4.41 | 5.08 | 6.25 | 7.81 | 10.28 | 11.50 | 14.20 | 17.69 | 23.52 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
0.50 | 0.77 | 0.98 | 1.13 | 1.41 | 1.75 | 2.24 | 2.11 | 3.18 | 3.97 | 5.09 | 5.85 | 7.20 | 9.00 | 11.84 | 13.25 | 16.36 | 20.39 | 27.10 | ||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1935.5 | 1250.0 | 983.6 | 722.9 | 582.5 | 468.8 | 365.9 | 329.7 | 219.0 | 175.4 | 137.0 | 101.2 | 82.2 | 65.8 | 50.0 | 38.0 | 30.8 | 24.7 | 18.6 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1548.4 | 1000.0 | 786.9 | 578.3 | 466.0 | 375.0 | 292.7 | 263.7 | 175.2 | 140.4 | 109.6 | 80.9 | 65.8 | 52.6 | 40.0 | 30.4 | 24.6 | 19.8 | 14.9 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.045 | 0.070 | 0.089 | 0.103 | 0.128 | 0.160 | 0.204 | 0.193 | 0.290 | 0.362 | 0.464 | 0.534 | 0.658 | 0.821 | 1.081 | 1.210 | 1.493 | 1.860 | 2.473 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.45 | 0.69 | 0.88 | 1.01 | 1.26 | 1.56 | 2.00 | 1.89 | 2.85 | 3.55 | 4.55 | 5.23 | 6.44 | 8.05 | 10.59 | 11.85 | 14.63 | 18.23 | 24.23 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
0.51 | 0.79 | 1.01 | 1.17 | 1.45 | 1.80 | 2.31 | 2.18 | 3.28 | 4.09 | 5.24 | 6.03 | 7.42 | 9.27 | 12.20 | 13.66 | 16.86 | 21.01 | 27.92 | ||

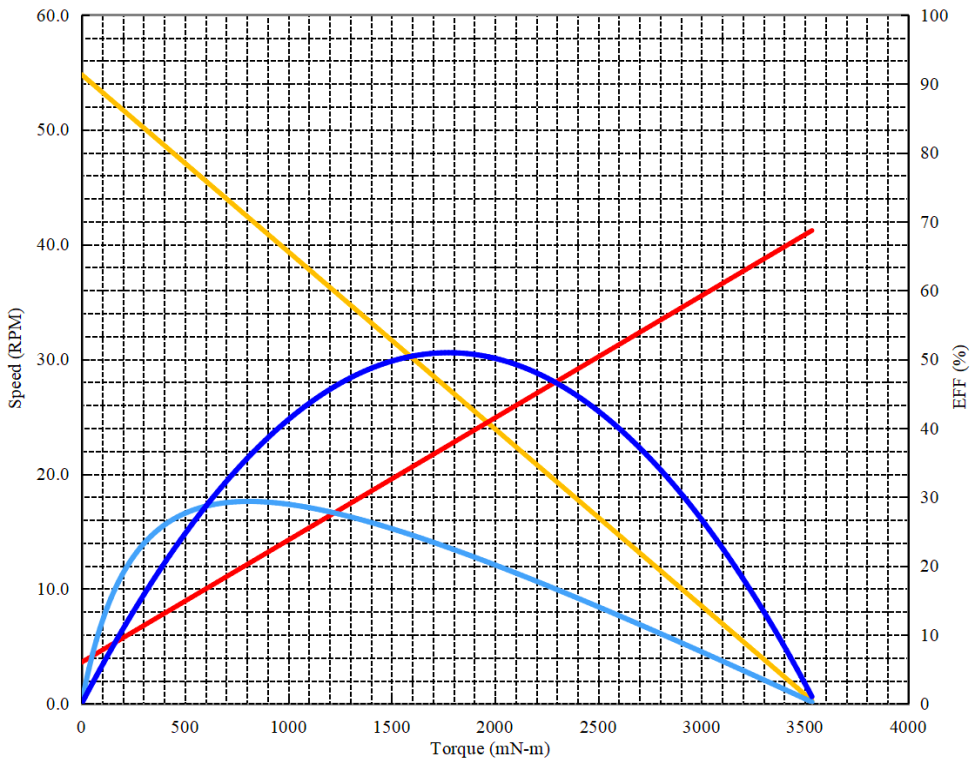

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 5000TPM | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 5 | 10.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 12 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 91.2 | 5.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 54.8 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.30 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 3497.16 | mN-m | |||||||||||||||||||
| Praegu Jook : | 3.45 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 29.4 | % | |||||||||||||||||||
| Moment Võrk : | 808.8 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 42.3 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.02 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 3.58 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 5.095 | WATSID | |||||||||||||||||||
| Moment Võrk : | 1775.8 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 27.4 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.88 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Pöördeahel lõhk | 12V-24V | / | / | ||||||||||||||||||
| Optiline enkoder optiline enkoder | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
