TYHE pikk eluiga 37 mm 3 v 6 v 12 v 24 v käigukasti mootor 15 pööret minutis 3 vati 15 kgcm PMDC k.a.
| Kooskäigumotor DC liigermootor | 2 Nm | 3 Watti | |||||||||||||||||||
| 3324ZY mikro juhtmeega DC mootor kaaseraadiga | |||||||||||||||||||||
| TJP37FH Sarja | |||||||||||||||||||||

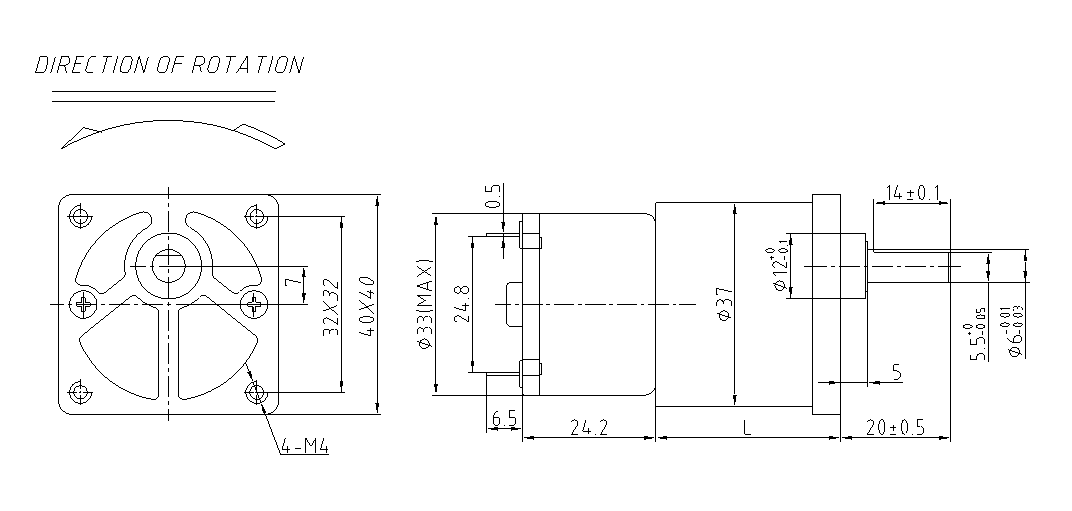

| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

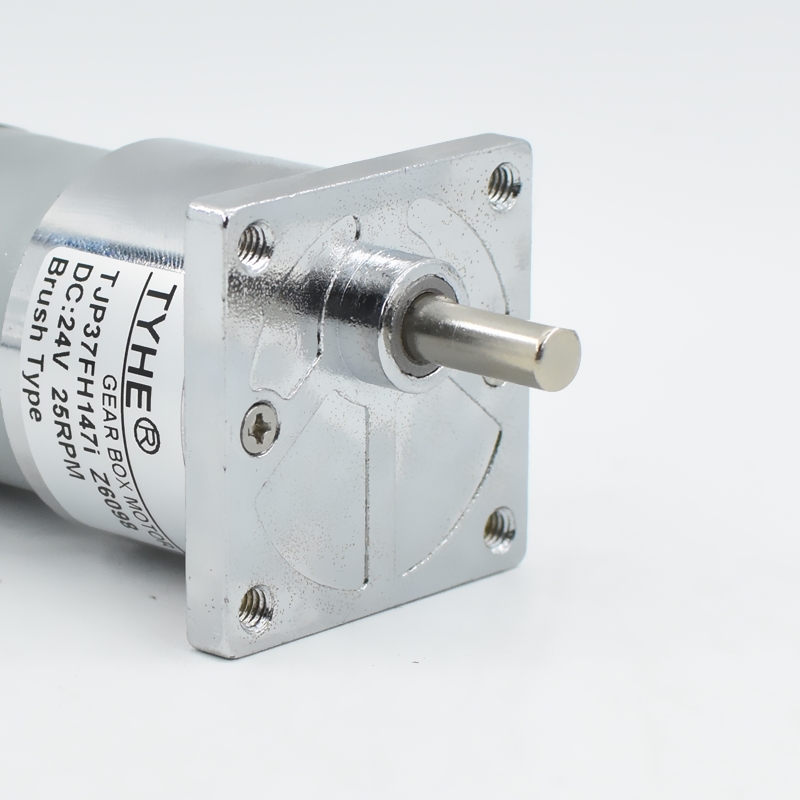

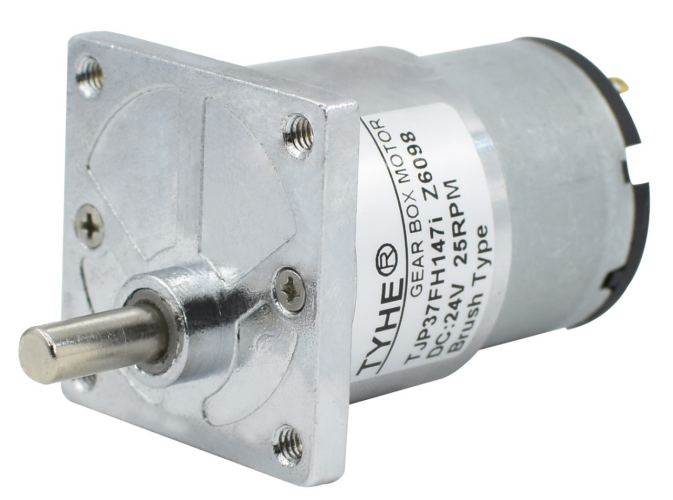

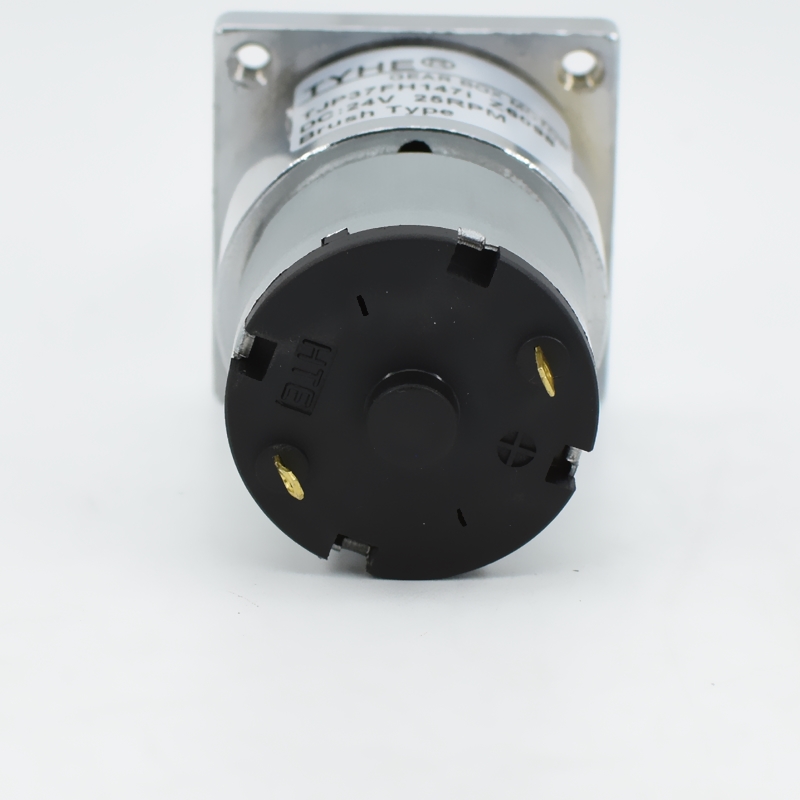

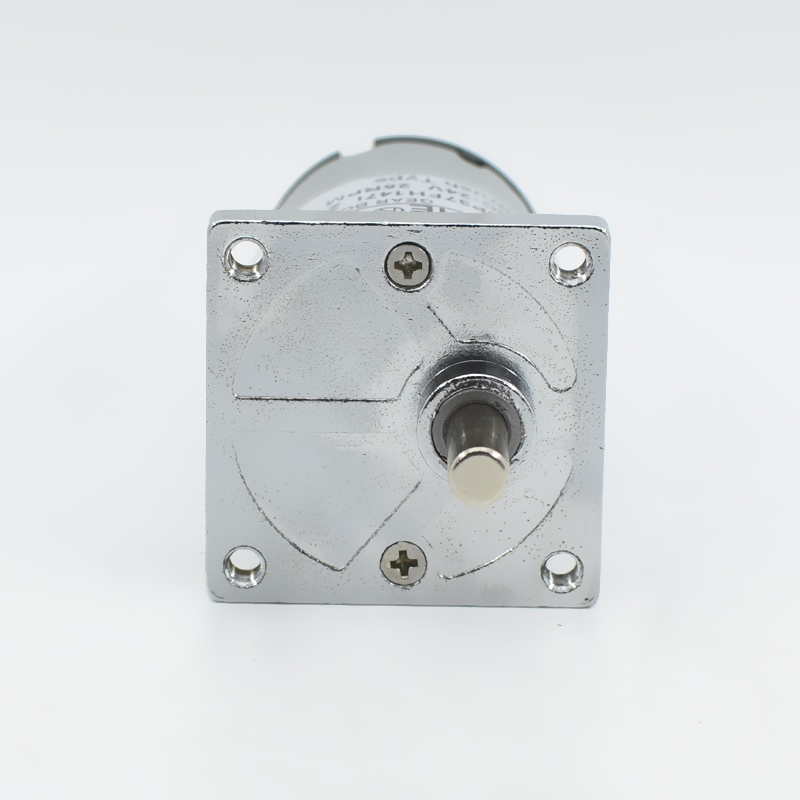

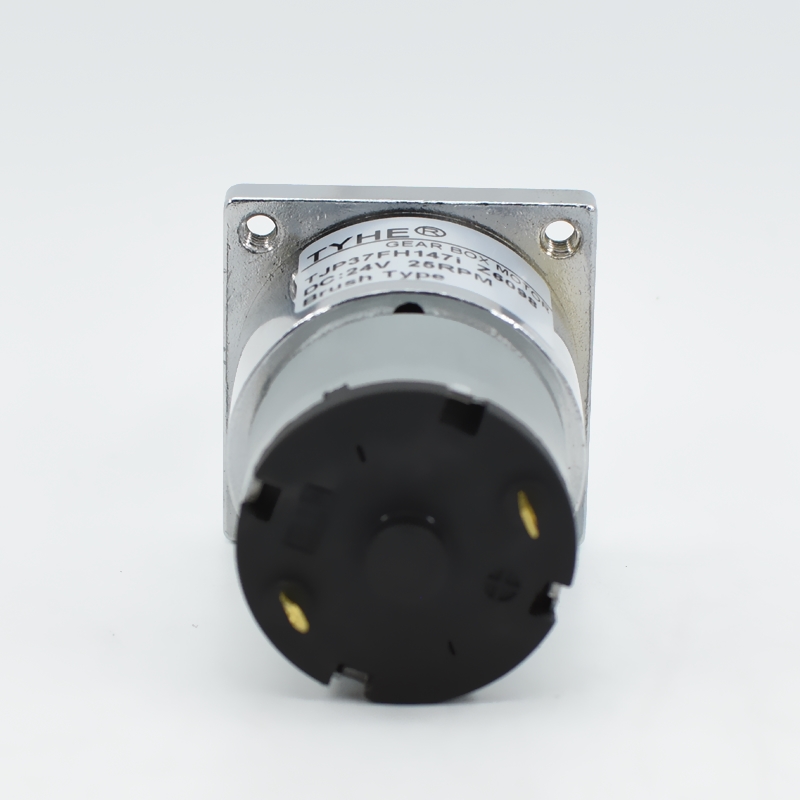

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | tsinkseesliit Tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Pulbemetallurgia & Terav Pulbemetallurgia ja terav hammas | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Öli telg Sisaldab ölitelgeid | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤10000VPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤1kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤0.7kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤10kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤40dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3324ZY | 12 | 5000 | 32 | 4000 | 0.12 | 2.12 | 0.89 | 64.07 | 6.36 | 0.81 | |||||||||||
| 3324ZY | 24 | 7300 | 26 | 5840 | 0.09 | 2.23 | 1.36 | 64.45 | 6.69 | 0.59 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
9.5 | 14.7 | 22.3 | 27.2 | 44.5 | 63 | 80.3 | 121 | 147 | 187 | 283 | 344 | 565 | 728 | 802 | 1073 | 1540 | 1871 | 2272 | ||
|
Gearstadiumite arv Lamba tasemeid |
2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
Toimivus Tõhusus (%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| 3324ZY-12V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
526.3 | 340.1 | 224.2 | 183.8 | 112.4 | 79.4 | 62.3 | 41.3 | 34.0 | 26.7 | 17.7 | 14.5 | 8.8 | 6.9 | 6.2 | 4.7 | 3.2 | 2.7 | 2.2 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
421.1 | 272.1 | 179.4 | 147.1 | 89.9 | 63.5 | 49.8 | 33.1 | 27.2 | 21.4 | 14.1 | 11.6 | 7.1 | 5.5 | 5.0 | 3.7 | 2.6 | 2.1 | 1.8 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.015 | 0.019 | 0.029 | 0.030 | 0.049 | 0.070 | 0.076 | 0.114 | 0.138 | 0.150 | 0.226 | 0.275 | 0.384 | 0.495 | 0.545 | 0.729 | 0.890 | 1.081 | 1.312 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.14 | 0.19 | 0.28 | 0.29 | 0.48 | 0.68 | 0.74 | 1.12 | 1.36 | 1.47 | 2.22 | 2.70 | 3.76 | 4.85 | 5.34 | 7.15 | 8.72 | 10.59 | 12.86 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
0.16 | 0.22 | 0.33 | 0.34 | 0.56 | 0.79 | 0.85 | 1.29 | 1.56 | 1.69 | 2.55 | 3.11 | 4.34 | 5.59 | 6.15 | 8.23 | 10.04 | 12.20 | 14.82 | ||
| 3324ZY-24V-7300R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
768.4 | 496.6 | 327.4 | 268.4 | 164.0 | 115.9 | 90.9 | 60.3 | 49.7 | 39.0 | 25.8 | 21.2 | 12.9 | 10.0 | 9.1 | 6.8 | 4.7 | 3.9 | 3.2 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
614.7 | 397.3 | 261.9 | 214.7 | 131.2 | 92.7 | 72.7 | 48.3 | 39.7 | 31.2 | 20.6 | 17.0 | 10.3 | 8.0 | 7.3 | 5.4 | 3.8 | 3.1 | 2.6 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.015 | 0.020 | 0.031 | 0.032 | 0.052 | 0.073 | 0.079 | 0.120 | 0.145 | 0.157 | 0.238 | 0.289 | 0.404 | 0.520 | 0.573 | 0.767 | 0.936 | 1.137 | 1.381 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.15 | 0.20 | 0.30 | 0.31 | 0.51 | 0.72 | 0.78 | 1.17 | 1.43 | 1.54 | 2.33 | 2.84 | 3.96 | 5.10 | 5.62 | 7.52 | 9.17 | 11.14 | 13.53 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
0.17 | 0.23 | 0.34 | 0.36 | 0.58 | 0.83 | 0.90 | 1.35 | 1.64 | 1.78 | 2.69 | 3.27 | 4.56 | 5.88 | 6.47 | 8.66 | 10.57 | 12.84 | 15.59 | ||

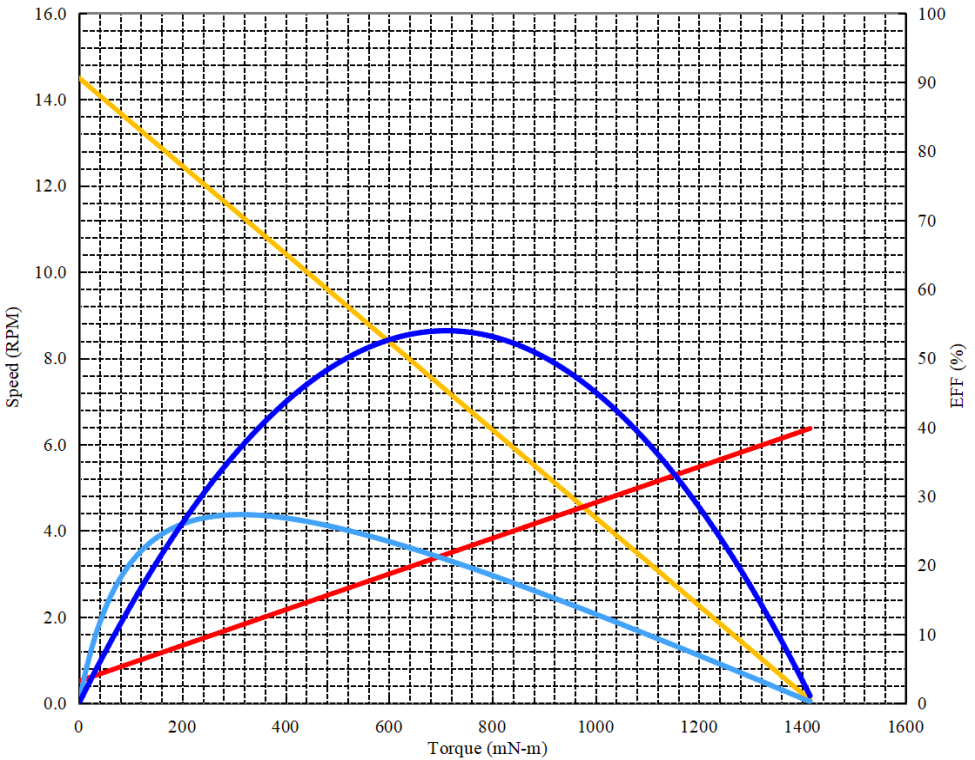

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 5000TPM | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 6 | 1.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 12 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 344 | 1.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 14.5 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.03 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 1397.00 | mN-m | |||||||||||||||||||
| Praegu Jook : | 0.40 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 27.3 | % | |||||||||||||||||||
| Moment Võrk : | 313.5 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 11.3 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.11 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 0.37 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 0.540 | WATSID | |||||||||||||||||||
| Moment Võrk : | 711.0 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 7.3 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.22 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
