Tagurpidi pööratav 50 mm 12 v 24 volt suurkiirus 500 pööret minutis 100 pööret minutis suur pöördemoment 4nm 5nm 25w 20 watti pideva voolu käigukasti mootor harja CE rohs
| Kooskäigumotor DC liigermootor | 2,5 Nm | 25 Watti | |||||||||||||||||||
| 3864ZY mikro põstrullmotor spur kaaslastega | Kombinatsiooniga | ||||||||||||||||||||
| Enkoder & Pöörde | |||||||||||||||||||||
| Toimib enkodera ja pöördega | |||||||||||||||||||||
| TJP50RO Sarja | |||||||||||||||||||||

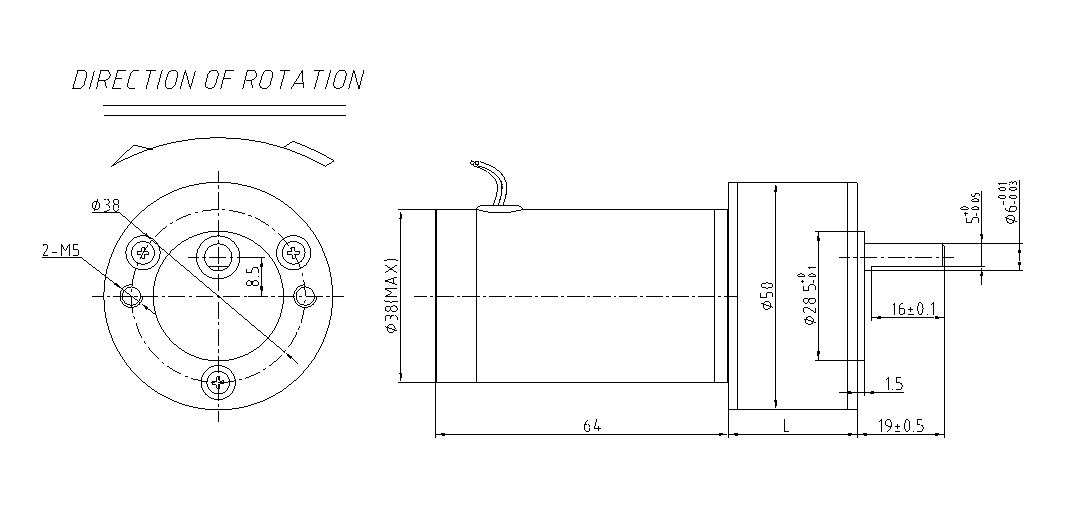

| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

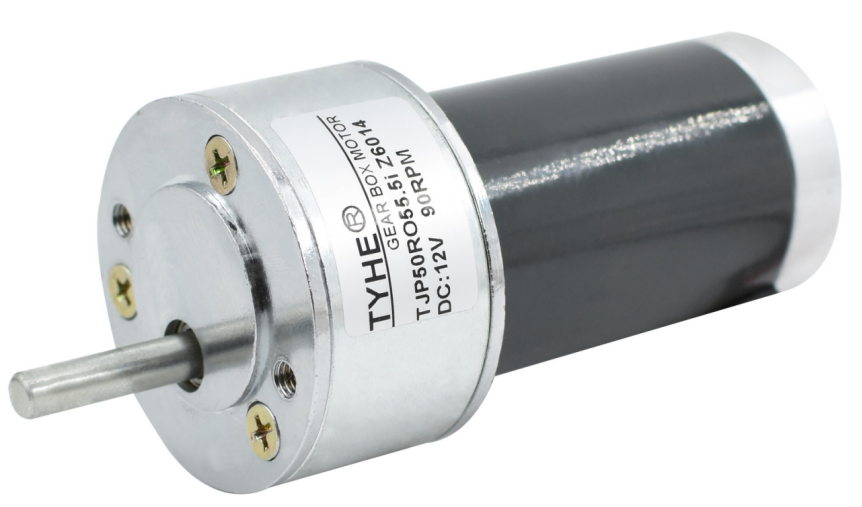

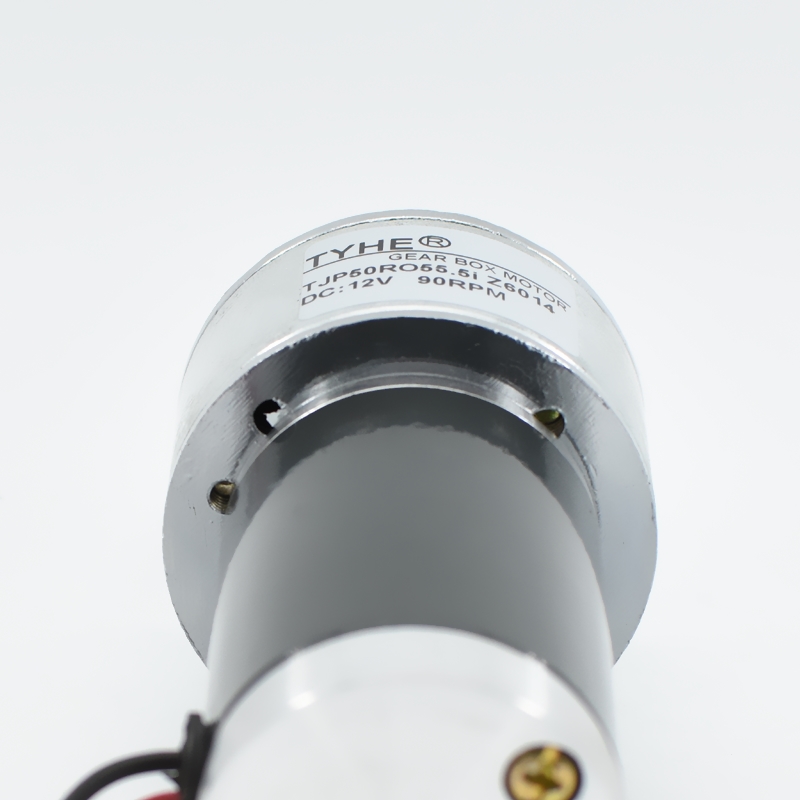

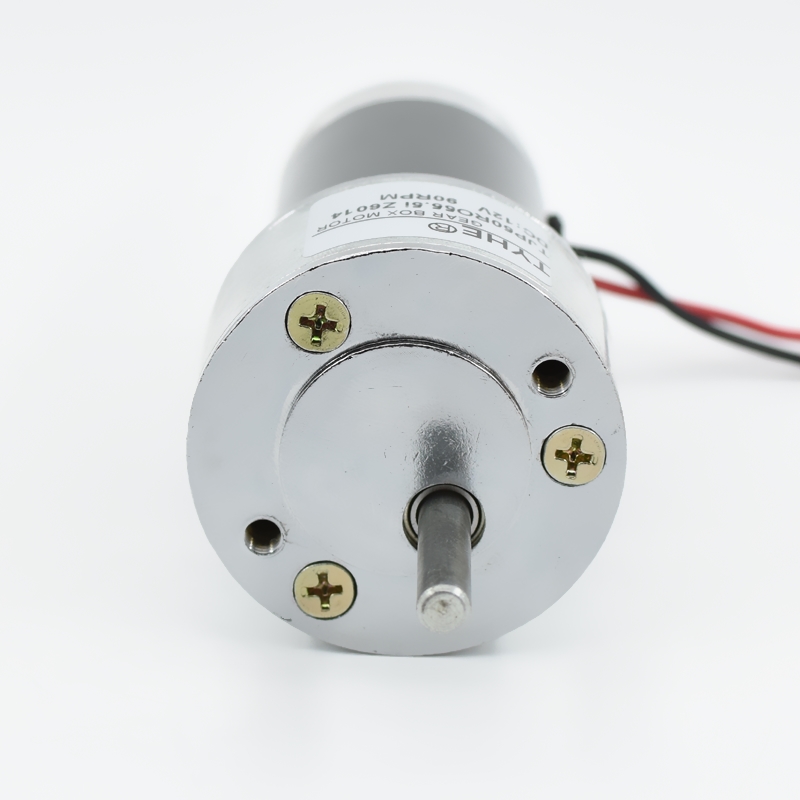

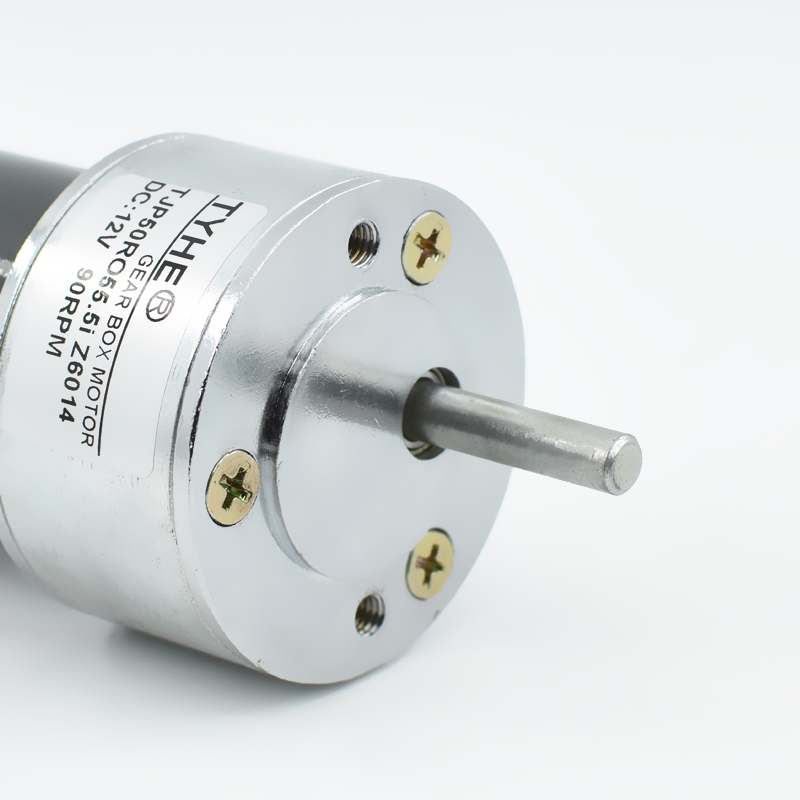

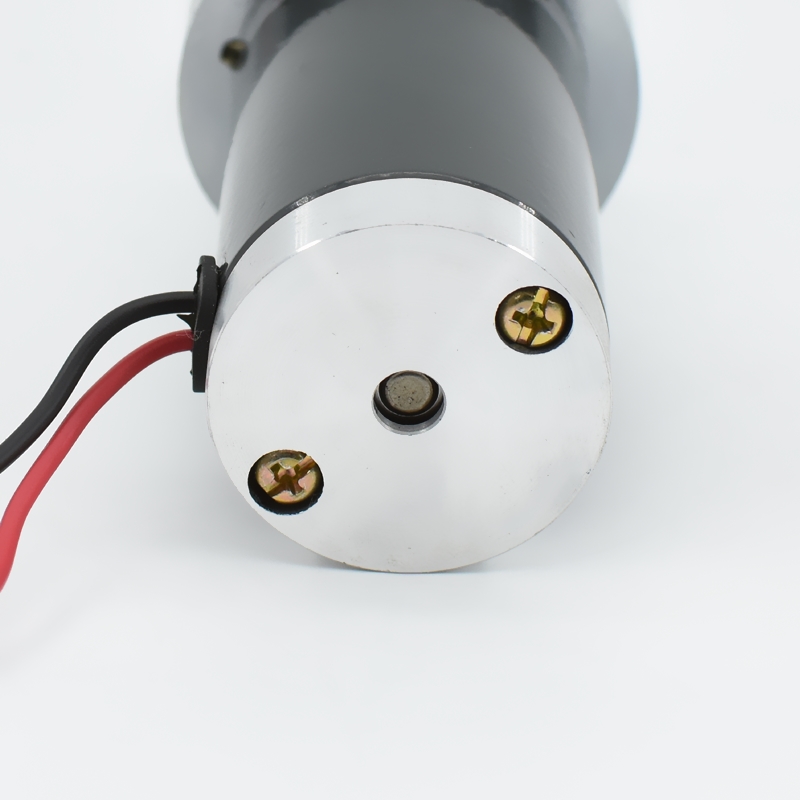

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | tsinkseesliit Tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Pulbemetallurgia & Terav Pulbemetallurgia ja terav hammas | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Öli telg Sisaldab ölitelgeid | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤10000VPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤3kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤5kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤15kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤60dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
15.5 | 19 | 23.9 | 30.5 | 44 | 68 | 86 | 109 | 134 | 158 | 199 | 253 | 311 | 481 | 567 | 876 | 1101 | 1401 | 1725 | ||
|
Gearstadiumite arv Lamba tasemeid |
3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
24.3 | 24.3 | 24.3 | 24.3 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32.3 | 32.3 | 32.3 | 32.3 | 32.3 | 35.8 | 35.8 | 35.8 | 35.8 | 35.8 | ||
|
Toimivus Tõhusus (%) |
0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | ||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
322.6 | 263.2 | 209.2 | 163.9 | 113.6 | 73.5 | 58.1 | 45.9 | 37.3 | 31.6 | 25.1 | 19.8 | 16.1 | 10.4 | 8.8 | 5.7 | 4.5 | 3.6 | 2.9 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
258.1 | 210.5 | 167.4 | 131.1 | 90.9 | 58.8 | 46.5 | 36.7 | 29.9 | 25.3 | 20.1 | 15.8 | 12.9 | 8.3 | 7.1 | 4.6 | 3.6 | 2.9 | 2.3 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.188 | 0.230 | 0.289 | 0.369 | 0.452 | 0.699 | 0.884 | 1.121 | 1.378 | 1.381 | 1.739 | 2.211 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
1.84 | 2.25 | 2.83 | 3.62 | 4.43 | 6.85 | 8.67 | 10.98 | 13.50 | 13.53 | 17.05 | 21.67 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
2.12 | 2.60 | 3.26 | 4.17 | 5.11 | 7.90 | 9.99 | 12.66 | 15.56 | 15.59 | 19.64 | 24.97 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | ||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
387.1 | 315.8 | 251.0 | 196.7 | 136.4 | 88.2 | 69.8 | 55.0 | 44.8 | 38.0 | 30.2 | 23.7 | 19.3 | 12.5 | 10.6 | 6.8 | 5.4 | 4.3 | 3.5 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
309.7 | 252.6 | 200.8 | 157.4 | 109.1 | 70.6 | 55.8 | 44.0 | 35.8 | 30.4 | 24.1 | 19.0 | 15.4 | 10.0 | 8.5 | 5.5 | 4.4 | 3.4 | 2.8 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.193 | 0.237 | 0.298 | 0.380 | 0.466 | 0.721 | 0.911 | 1.155 | 1.420 | 1.423 | 1.792 | 2.279 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
1.89 | 2.32 | 2.92 | 3.73 | 4.57 | 7.06 | 8.93 | 11.32 | 13.92 | 13.95 | 17.57 | 22.33 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
2.18 | 2.67 | 3.36 | 4.29 | 5.26 | 8.14 | 10.29 | 13.04 | 16.03 | 16.07 | 20.24 | 25.73 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | ||

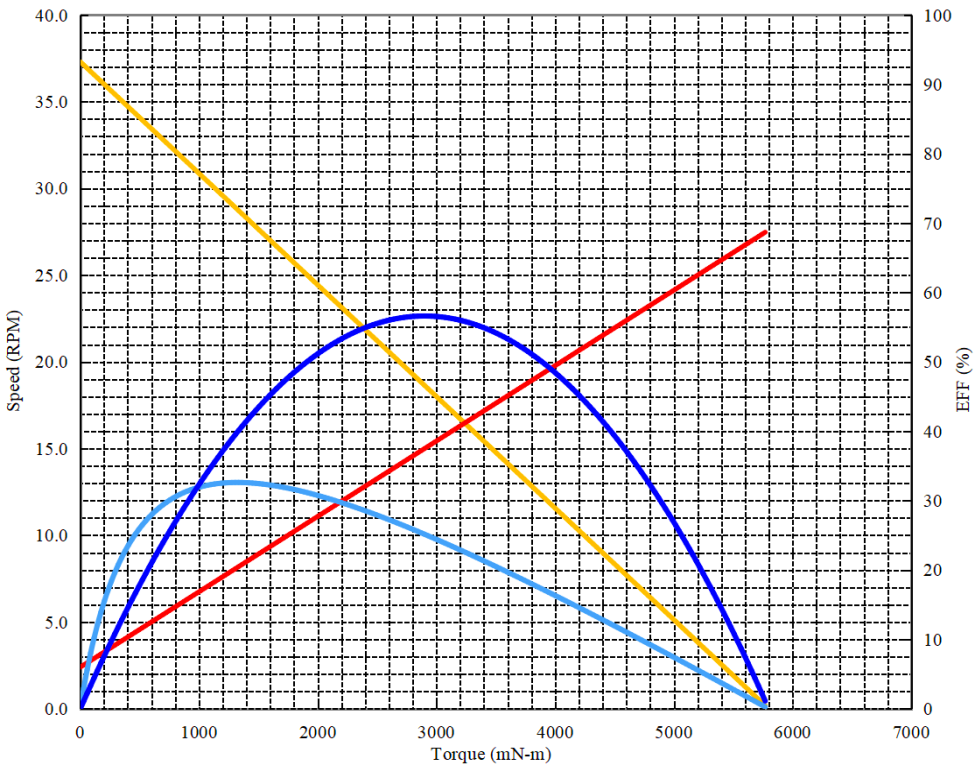

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 5000TPM | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 4 | 10.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 12 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 134 | 5.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 37.3 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.30 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 5708.55 | mN-m | |||||||||||||||||||
| Praegu Jook : | 3.45 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 32.6 | % | |||||||||||||||||||
| Moment Võrk : | 1320.2 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 28.8 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.02 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 3.98 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 5.661 | WATSID | |||||||||||||||||||
| Moment Võrk : | 2898.8 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 18.7 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.88 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Pöördeahel lõhk | 12V-24V | / | / | ||||||||||||||||||
| Optiline enkoder optiline enkoder | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
