Tootja 60 mm käigumotor 12v 24v 30 volt suur pöördemoment 10nm 80kg 60 pööret 80 pööret 60 watt 50w 40w 30w alalisvool käigumotor
| Kooskäigumotor DC liigermootor | 10 Nm | 45 Watti | |||||||||||||||||||
| 4566ZY mikro juhtmeega dc-motor kaasratta gearboksis | Kombinatsiooniga | ||||||||||||||||||||
| Enkoder & Pöörde | |||||||||||||||||||||
| Toimib enkodera ja pöördega | |||||||||||||||||||||
| TJZ60FN Sarjas | |||||||||||||||||||||

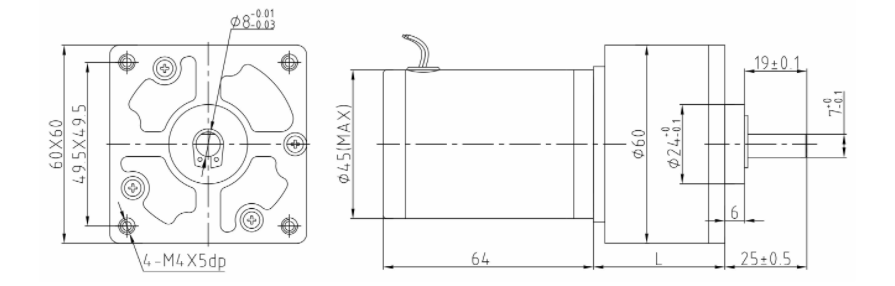

| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | Alumiiniumisulamist Alumiiniumlegende | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Teras teravähed | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Palavplaat Palavplaat | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤8000RPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤5kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤7kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤20kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤65dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 4566ZY | 12 | 6000 | 953 | 4800 | 3.56 | 60.00 | 30.16 | 70.54 | 180.00 | 25.60 | |||||||||||
| 4566ZY | 24 | 5000 | 420 | 4000 | 1.43 | 58.35 | 24.44 | 71.38 | 175.05 | 9.56 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
6.8 | 7.9 | 9.8 | 10.5 | 11.6 | 18.6 | 24 | 28 | 33.6 | 60 | 83 | 91 | 100 | 108 | 191 | 226 | 265 | 345 | 379 | ||
|
Gearstadiumite arv Lamba tasemeid |
2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
28.5 | 28.5 | 28.5 | 28.5 | 28.5 | 33.5 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | 40 | 40 | ||
|
Toimivus Tõhusus (%) |
0.72 | 0.72 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 4566ZY-12V-6000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
882.4 | 759.5 | 612.2 | 571.4 | 517.2 | 322.6 | 250.0 | 214.3 | 178.6 | 100.0 | 72.3 | 65.9 | 60.0 | 55.6 | 31.4 | 26.5 | 22.6 | 17.4 | 15.8 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
705.9 | 607.6 | 489.8 | 457.1 | 413.8 | 258.1 | 200.0 | 171.4 | 142.9 | 80.0 | 57.8 | 52.7 | 48.0 | 44.4 | 25.1 | 21.2 | 18.1 | 13.9 | 12.7 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.295 | 0.342 | 0.425 | 0.455 | 0.503 | 0.685 | 0.884 | 1.032 | 1.238 | 1.879 | 2.600 | 2.850 | 3.132 | 3.383 | 5.085 | 6.017 | 7.055 | 9.185 | 10.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
2.89 | 3.36 | 4.16 | 4.46 | 4.93 | 6.72 | 8.67 | 10.11 | 12.13 | 18.42 | 25.48 | 27.93 | 30.69 | 33.15 | 49.83 | 58.96 | 69.14 | 90.01 | 98.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
3.33 | 3.87 | 4.80 | 5.14 | 5.68 | 7.74 | 9.98 | 11.65 | 13.98 | 21.22 | 29.35 | 32.18 | 35.36 | 38.19 | 57.41 | 67.93 | 79.66 | 103.70 | 112.91 | ||
| 4566ZY-24V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
735.3 | 632.9 | 510.2 | 476.2 | 431.0 | 268.8 | 208.3 | 178.6 | 148.8 | 83.3 | 60.2 | 54.9 | 50.0 | 46.3 | 26.2 | 22.1 | 18.9 | 14.5 | 13.2 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
588.2 | 506.3 | 408.2 | 381.0 | 344.8 | 215.1 | 166.7 | 142.9 | 119.0 | 66.7 | 48.2 | 44.0 | 40.0 | 37.0 | 20.9 | 17.7 | 15.1 | 11.6 | 10.6 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.287 | 0.333 | 0.413 | 0.443 | 0.489 | 0.667 | 0.860 | 1.003 | 1.204 | 1.828 | 2.528 | 2.772 | 3.046 | 3.290 | 4.945 | 5.851 | 6.861 | 8.932 | 9.812 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
2.81 | 3.26 | 4.05 | 4.34 | 4.79 | 6.53 | 8.43 | 9.83 | 11.80 | 17.91 | 24.78 | 27.16 | 29.85 | 32.24 | 48.46 | 57.34 | 67.24 | 87.53 | 96.16 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
3.24 | 3.76 | 4.66 | 5.00 | 5.52 | 7.53 | 9.71 | 11.33 | 13.59 | 20.63 | 28.54 | 31.30 | 34.39 | 37.14 | 55.83 | 66.06 | 77.47 | 100.85 | 110.79 | ||
| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 6000TPM | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 3 | 50.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 12 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 33.6 | 20.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 178.6 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.95 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 4420.82 | mN-m | |||||||||||||||||||
| Praegu Jook : | 11.44 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 36.9 | % | |||||||||||||||||||
| Moment Võrk : | 1006.9 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 138.6 | rpm | |||||||||||||||||||
| Praegu Jook : | 3.30 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 14.61 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 21.016 | WATSID | |||||||||||||||||||
| Moment Võrk : | 2247.5 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 89.3 | rpm | |||||||||||||||||||
| Praegu Jook : | 6.19 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Pöördeahel lõhk | 12V-24V | / | / | ||||||||||||||||||
| Optiline enkoder optiline enkoder | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
