Custom speed gear box 6v 12v 24 volt 5rpm 10rpm 50rpm 25kgcm 2.5nm 30kg high torque low rpm 2 watt dc planetary gear motor
| DC Planetary Gear Motor直流行星减速电机 | 5 Nm | 2 Watts | |||||||||||||||||||
| RF280 Micro brushed dc motor with planetary gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJX24RD Series | |||||||||||||||||||||

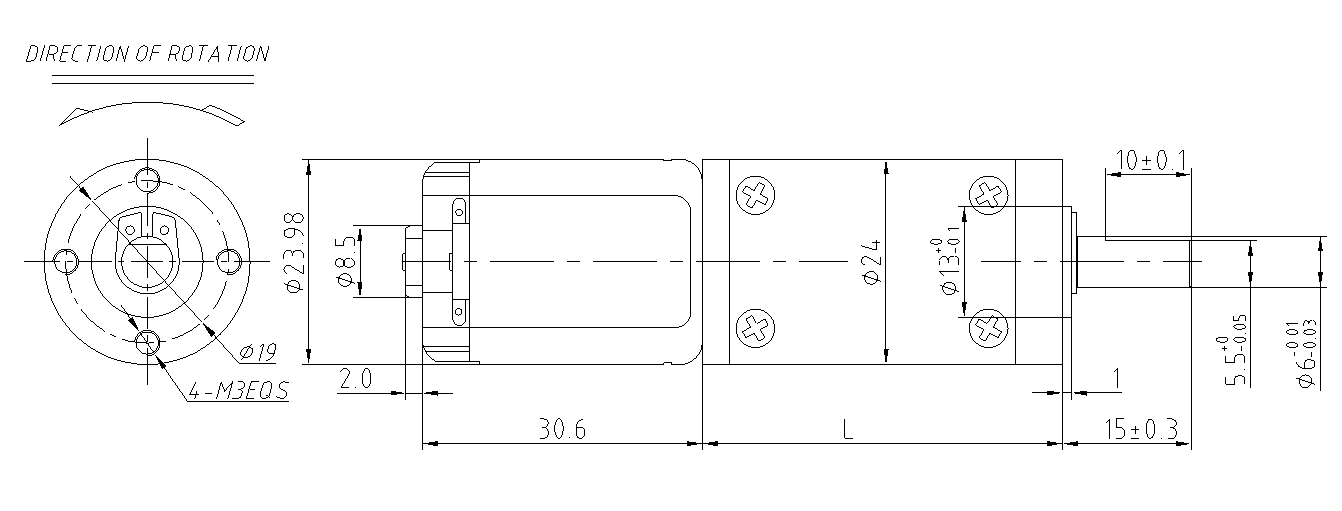

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

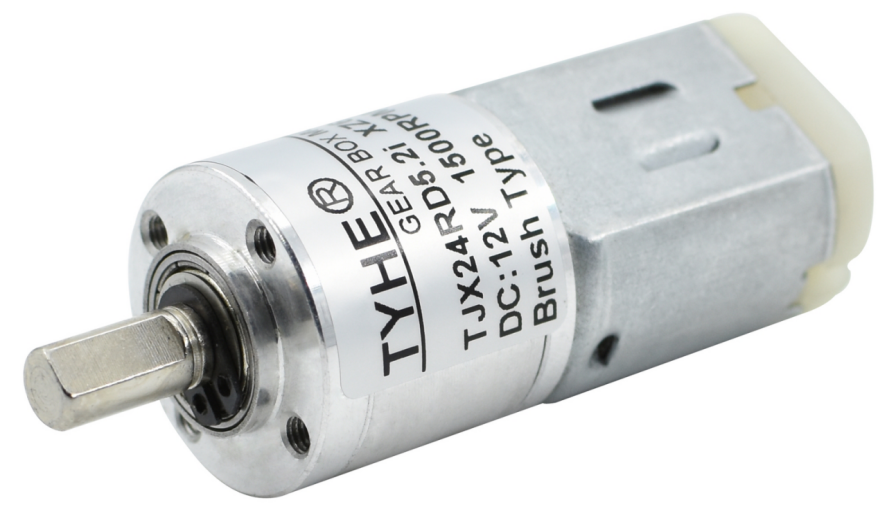

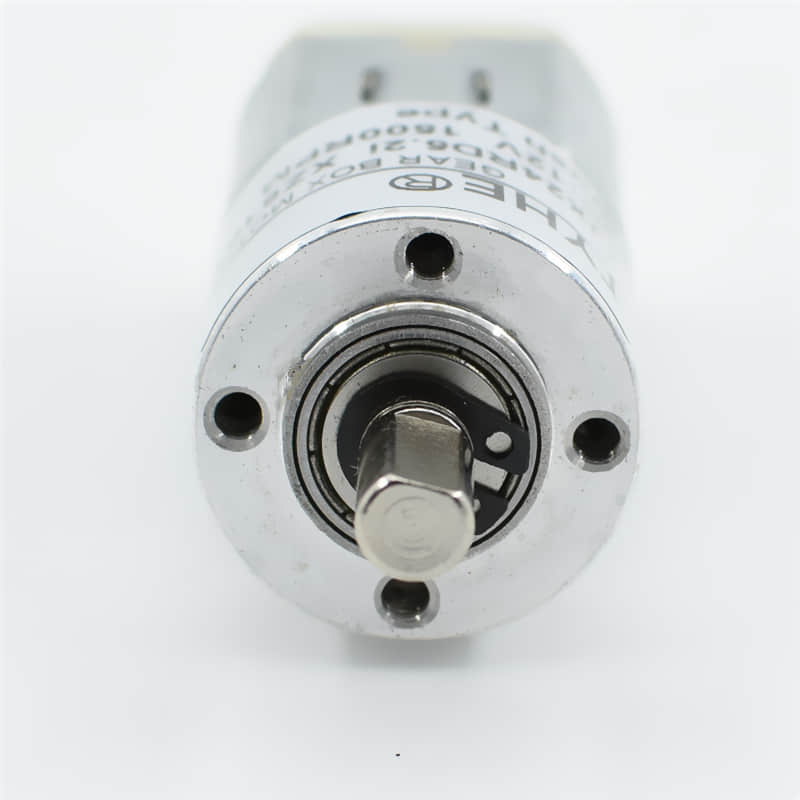

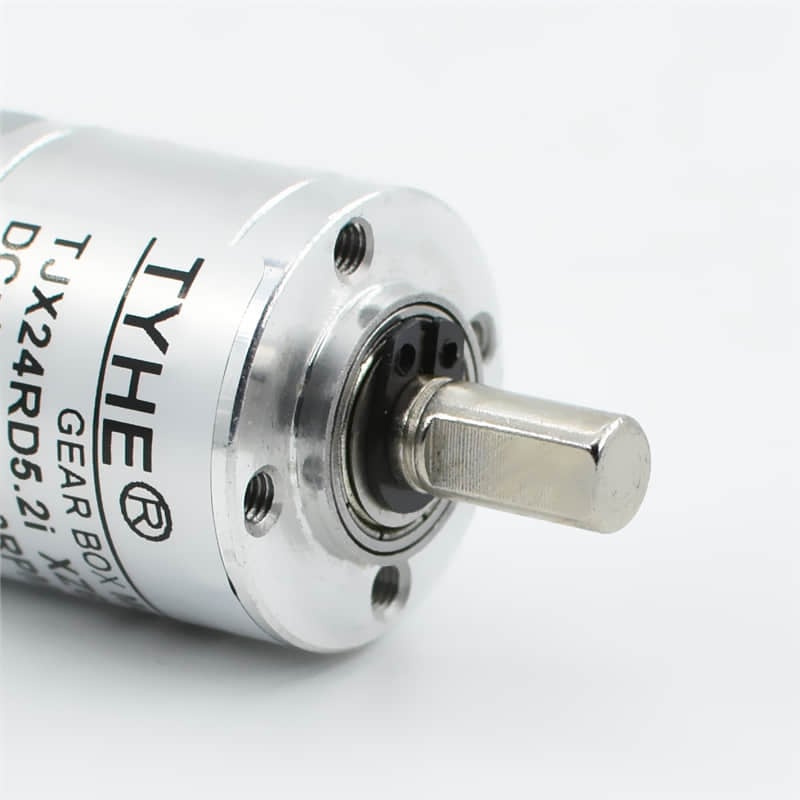

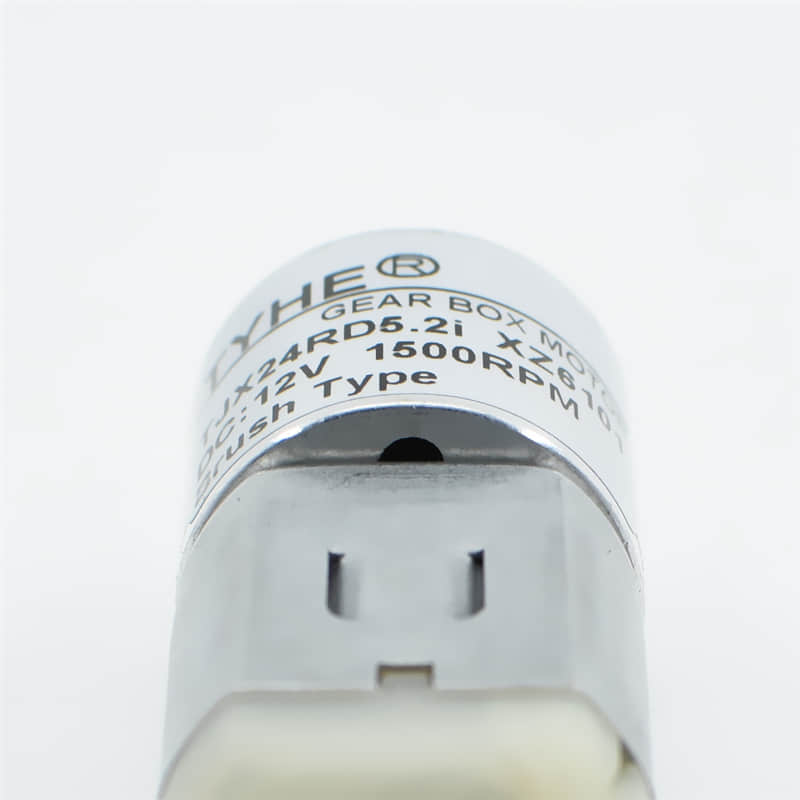

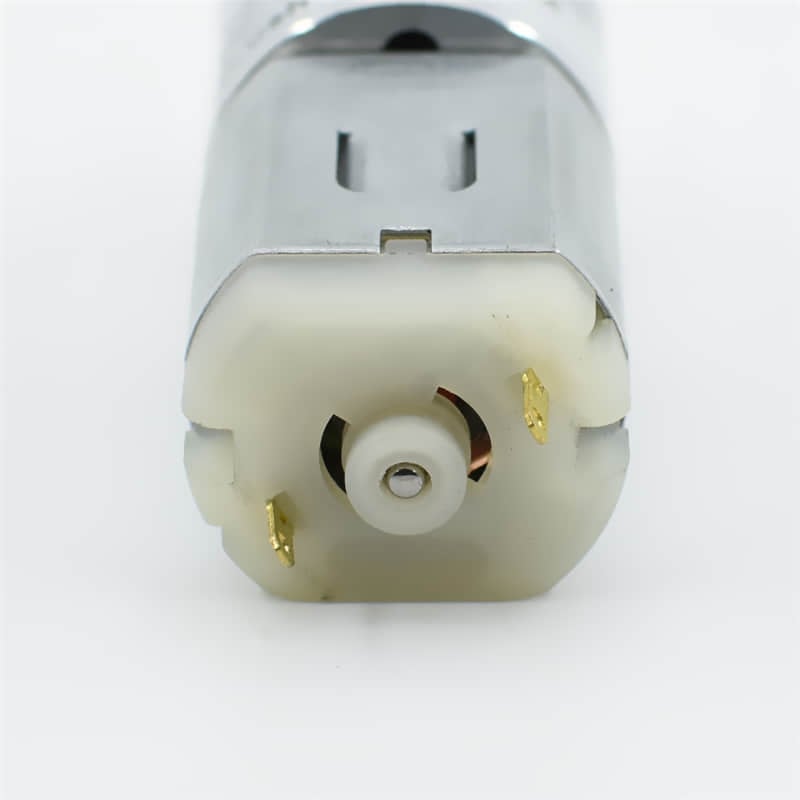

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Aluminium alloy 铝合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Steel 钢 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Ball bearing 滚珠轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤15000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤2.5kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤1kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤7kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.05mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤40dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RF280 | 12 | 6800 | 30 | 5440 | 0.10 | 1.30 | 0.74 | 64.96 | 3.90 | 0.60 | |||||||||||
| RF280 | 24 | 6800 | 14 | 5440 | 0.05 | 1.35 | 0.77 | 63.87 | 4.05 | 0.35 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Number of gear stages 减速级数 |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearbox Length 齿轮箱长度(mm) |
22.4 | 22.4 | 27.6 | 27.6 | 27.6 | 32.8 | 32.8 | 32.8 | 32.8 | 39 | 39 | 39 | 39 | 39 | 45.2 | 45.2 | 45.2 | 45.2 | 45.2 | ||
|
Efficiency 效率(%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RF280-12V-6800R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1837.8 | 1307.7 | 496.4 | 354.2 | 252.8 | 133.3 | 95.8 | 68.0 | 48.9 | 36.0 | 25.8 | 18.4 | 13.3 | 9.4 | 7.0 | 5.0 | 3.6 | 2.5 | 1.9 | ||
|
Rated speed 额定转速(RPM) |
1470.3 | 1046.2 | 397.1 | 283.3 | 202.2 | 106.7 | 76.6 | 54.4 | 39.1 | 28.8 | 20.6 | 14.7 | 10.6 | 7.5 | 5.6 | 4.0 | 2.8 | 2.0 | 1.5 | ||
|
Rated torque 额定扭矩(N.M) |
0.004 | 0.006 | 0.013 | 0.018 | 0.025 | 0.041 | 0.057 | 0.080 | 0.111 | 0.128 | 0.179 | 0.250 | 0.347 | 0.489 | 0.564 | 0.789 | 1.102 | 1.541 | 2.099 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.04 | 0.06 | 0.13 | 0.18 | 0.25 | 0.40 | 0.56 | 0.78 | 1.09 | 1.26 | 1.76 | 2.45 | 3.40 | 4.79 | 5.52 | 7.73 | 10.80 | 15.10 | 20.57 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.05 | 0.06 | 0.15 | 0.20 | 0.29 | 0.46 | 0.64 | 0.90 | 1.25 | 1.45 | 2.02 | 2.83 | 3.92 | 5.52 | 6.36 | 8.90 | 12.45 | 17.40 | 23.70 | ||
| RF280-24V-6800R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1837.8 | 1307.7 | 496.4 | 354.2 | 252.8 | 133.3 | 95.8 | 68.0 | 48.9 | 36.0 | 25.8 | 18.4 | 13.3 | 9.4 | 7.0 | 5.0 | 3.6 | 2.5 | 1.9 | ||
|
Rated speed 额定转速(RPM) |
1470.3 | 1046.2 | 397.1 | 283.3 | 202.2 | 106.7 | 76.6 | 54.4 | 39.1 | 28.8 | 20.6 | 14.7 | 10.6 | 7.5 | 5.6 | 4.0 | 2.8 | 2.0 | 1.5 | ||
|
Rated torque 额定扭矩(N.M) |
0.004 | 0.006 | 0.013 | 0.019 | 0.026 | 0.042 | 0.059 | 0.083 | 0.115 | 0.133 | 0.186 | 0.260 | 0.361 | 0.508 | 0.585 | 0.819 | 1.145 | 1.601 | 2.180 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.04 | 0.06 | 0.13 | 0.18 | 0.26 | 0.41 | 0.58 | 0.81 | 1.13 | 1.31 | 1.82 | 2.55 | 3.54 | 4.98 | 5.74 | 8.02 | 11.22 | 15.69 | 21.36 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.05 | 0.07 | 0.15 | 0.21 | 0.30 | 0.48 | 0.66 | 0.94 | 1.30 | 1.50 | 2.10 | 2.94 | 4.07 | 5.74 | 6.61 | 9.25 | 12.92 | 18.07 | 24.61 | ||

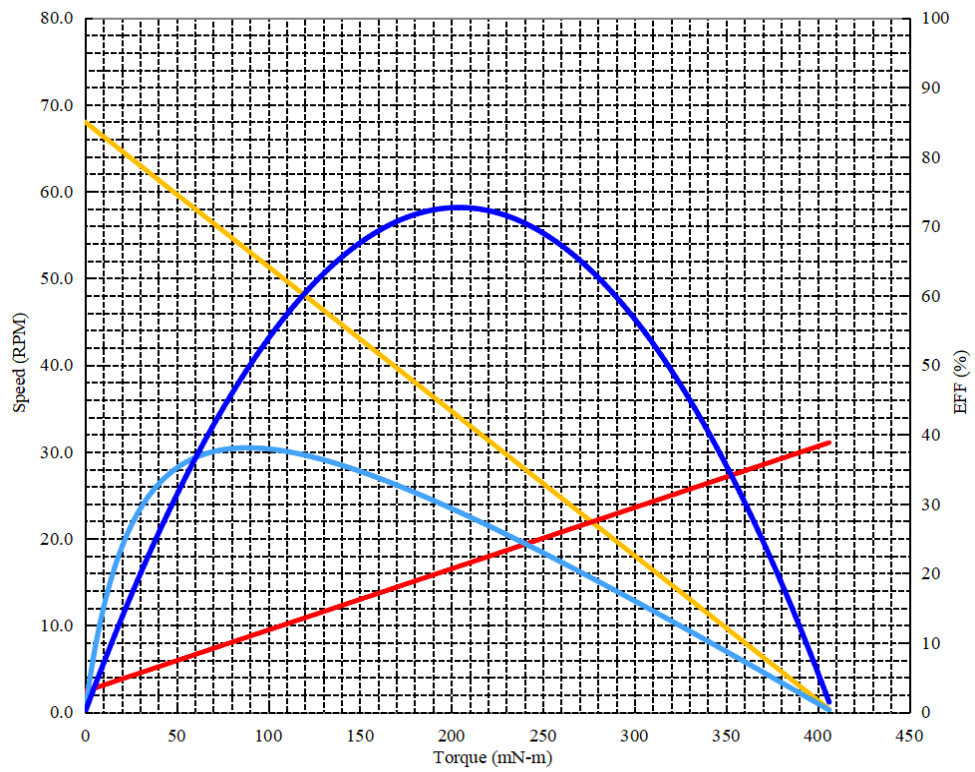

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC Gear Motor | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 6800RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 3 | 1.0 | Watts | Constant voltage 恒压加载: | 12 | Volts | |||||||||||||||
| Gear ratio 减速比: | 100 | 1.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 68.0 | RPM | |||||||||||||||||||
| Current电流: | 0.030 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 400.8 | mN-m | |||||||||||||||||||
| Current 电流: | 0.390 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 38.1 | % | |||||||||||||||||||
| Torque 扭矩 : | 88.64 | mN-m | |||||||||||||||||||
| Speed 转速 : | 53.2 | RPM | |||||||||||||||||||
| Current 电流: | 0.108 | AMPS | |||||||||||||||||||
| Output 输出功率: | 0.49 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 0.727 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 204.1 | mN-m | |||||||||||||||||||
| Speed 转速 : | 34.0 | RPM | |||||||||||||||||||
| Current 电流 : | 0.21 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 3V-12V | 3ppr, 6ppr | A&B | ||||||||||||||||||
