Výrobní zařízení Mini Mikro 3V 6V 9V 12V 3000ot/min 6000ot/min 30 ot/min N20 DC předávací motor 5 10 s kódujícím kolесem CE ROHS
| DC převodový motor Přímotočný redukční motor | 0.2 Nm | 1 watt | |||||||||||||||||||
| N20 mikro kartáčový DC motor s kolovým převodem | Pro kombinaci s | ||||||||||||||||||||
| Kódovač s Hallovým senzorem | |||||||||||||||||||||
| Lze kombinovat s magnetickým kódovačem | |||||||||||||||||||||
| TJZ12FN20 Series | |||||||||||||||||||||

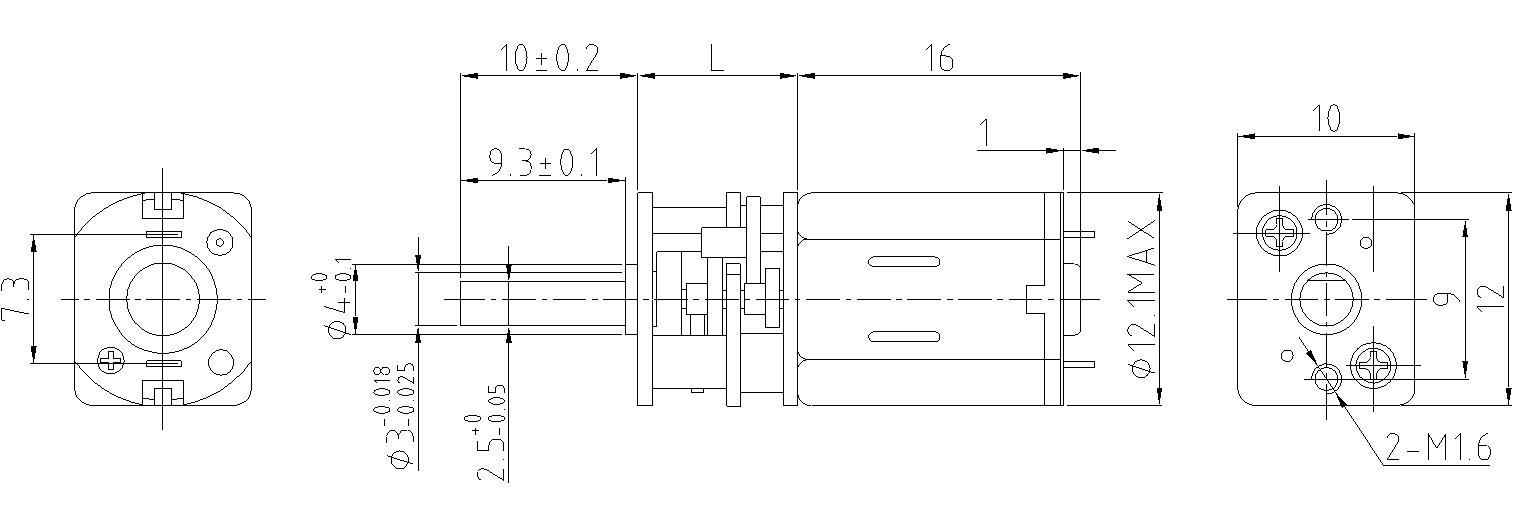

| Rozměrový nákres Nákres vnějších rozměrů (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

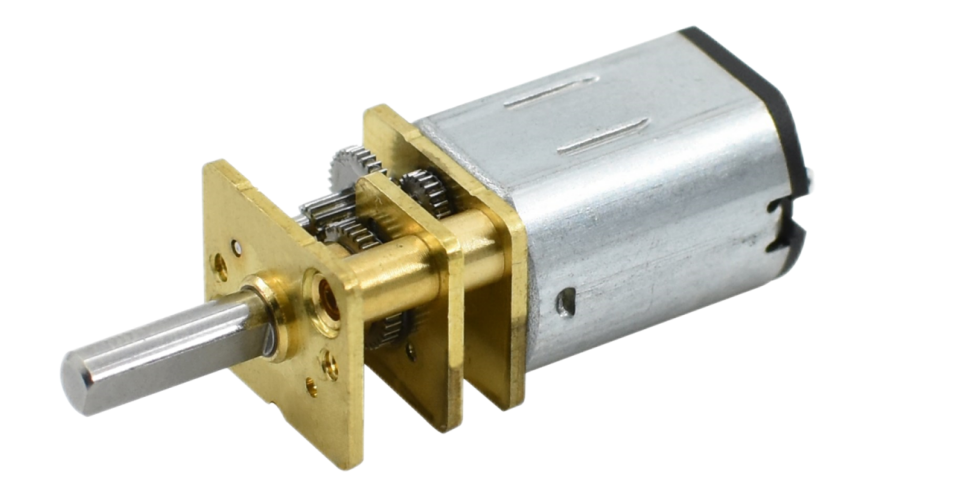

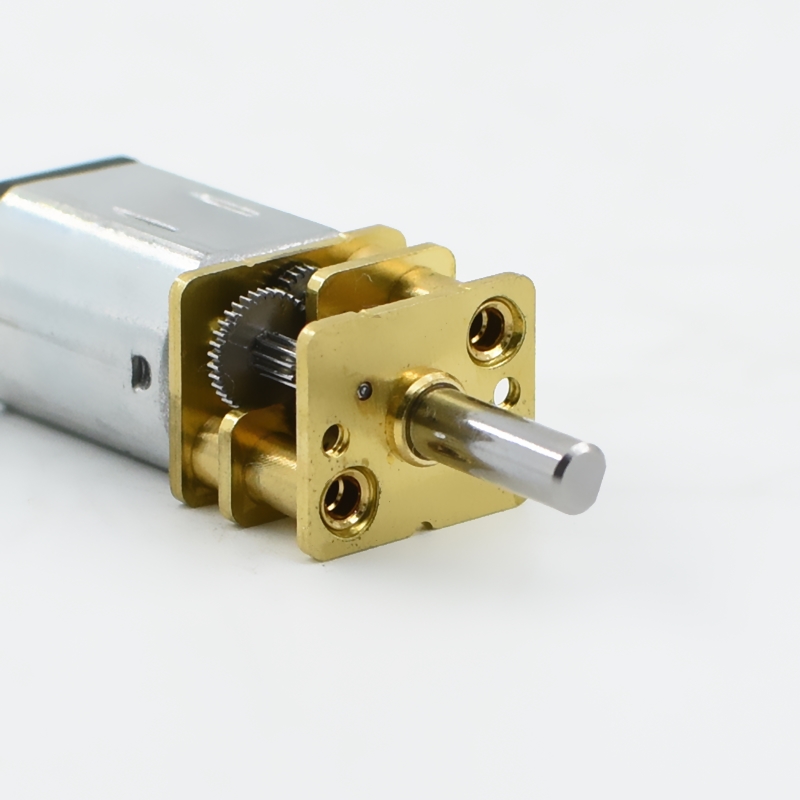

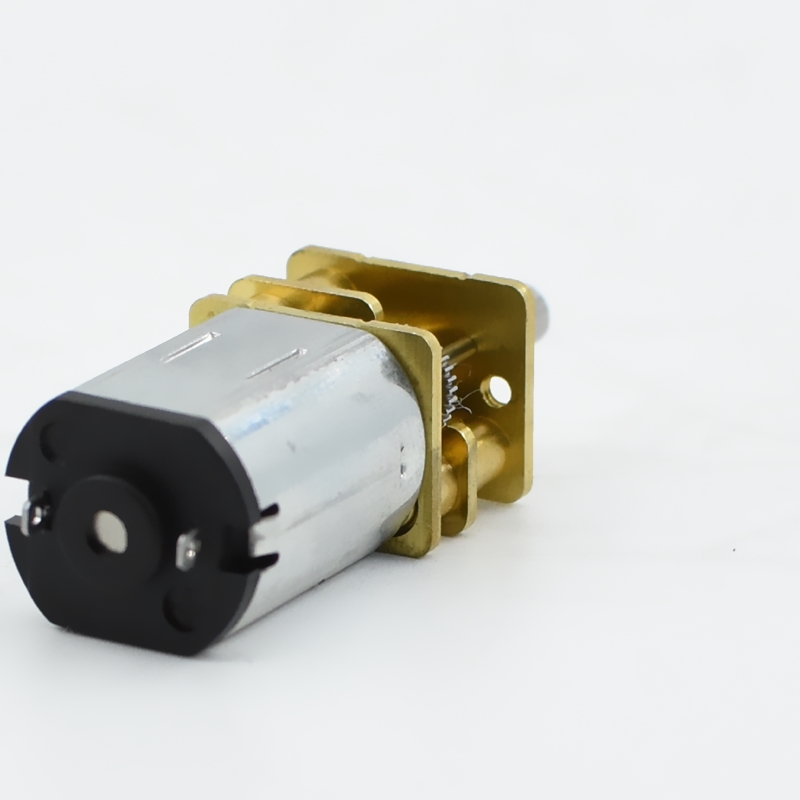

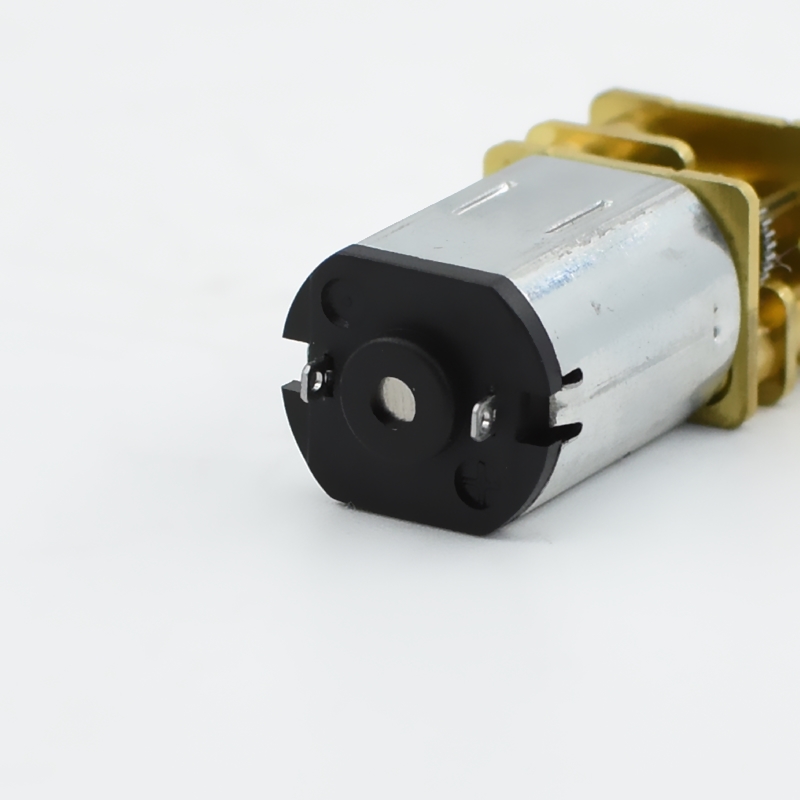

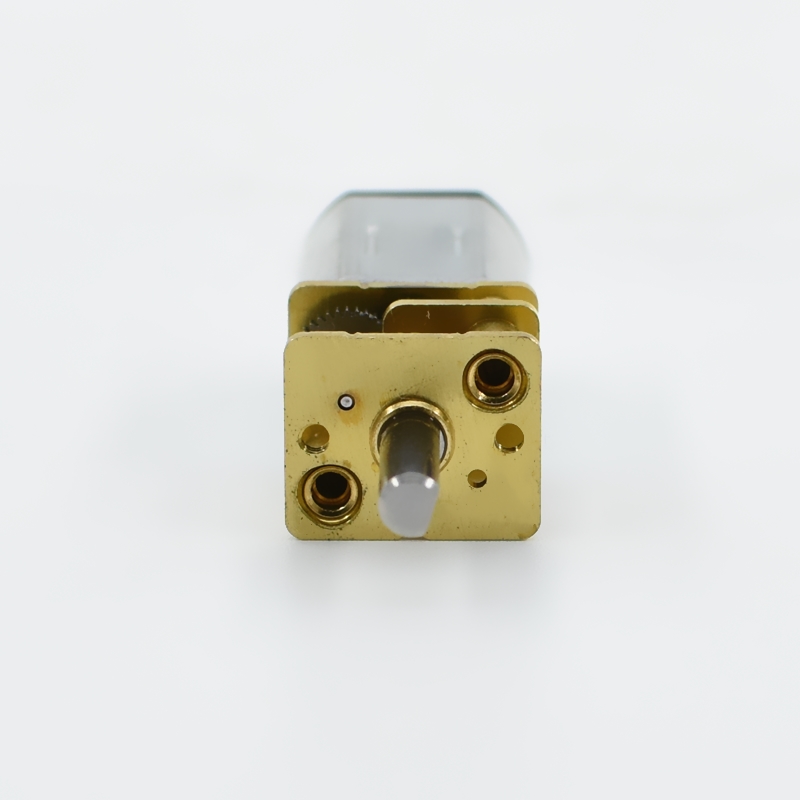

| Obrázek motoru Foto reálného motoru | |||||||||||||||||||||
 | |||||||||||||||||||||
| Vlastnosti motoru Charakteristiky motoru | |||||||||||||||||||||
| Materiál pro obytný prostor Materiál montážní plochy | hliníková slitina Hliníková slitina | ||||||||||||||||||||
| Materiál řetězové převodovky Materiál ozubení | Sinterované kolíky Sinterovaná ocel | ||||||||||||||||||||
| Zpětné kulhání Zubové kulhání | ≤2° | ||||||||||||||||||||
| Válcové ložiska na výstupní ose Ložiska výstupní osy | Olejový válec Obsahuje olejový válec | ||||||||||||||||||||
| Doporučená maximální vstupní rychlost Doporučená maximální vstupní otáčky | ≤15000ot/min | ||||||||||||||||||||
| Soustředivá síla Radialní síla | ≤0.5kgf | ||||||||||||||||||||
| Axální síla 轴向力 | ≤1kgf | ||||||||||||||||||||
| Maximální tlaková síla na hřídel 主轴最大承受压入力 | ≤20kgf | ||||||||||||||||||||
| Svislé rozostoupení 径向间隙 | ≤0,1 mm | ||||||||||||||||||||
| Axální rozostoupení osové výkyvy | ≤0.3mm | ||||||||||||||||||||
| Rozsah provozních teplot rozsah použití teploty | -20℃ -120℃ | ||||||||||||||||||||
| Kolektor struktura převodníku | Českané | ||||||||||||||||||||
| Směr otáčení směr rotace | CW / CCW | ||||||||||||||||||||
| Hluk hluk | ≤45dB | ||||||||||||||||||||
| technické údaje DC motoru parametry DC motoru | |||||||||||||||||||||
| Hodnoty při 25-30 ℃ Měření při místnosti teplotě | |||||||||||||||||||||
|
Model model |
Jmenovité napětí （V ） Jmenovitá napětí |
Bez zátěže Parametry bez zátěže |
Ratingováno Jmenovité parametry |
Blokování Parametry při blokovaném běhu |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. Tip: Parametry v datovém listu vlevo jsou omezené, kontaktujte prosím naši podporu pro více informací. |
||||||||||||||||
|
Rychlost Otáčky za minutu |
Proud síla proudění |
Rychlost Otáčky za minutu |
Proud síla proudění |
Krkový moment moment |
Výstup výstupní výkon |
Eff účinnost |
Krkový moment moment |
Proud síla proudění |
|||||||||||||
| ot/min | mA | ot/min | A | mN.m | Š | % | mN.m | A | |||||||||||||
| N20 | 3 | 12000 | 39 | 9600 | 0.11 | 0.21 | 0.21 | 63.87 | 0.63 | 0.62 | |||||||||||
| N20 | 12 | 16000 | 21 | 12800 | 0.06 | 0.35 | 0.47 | 62.72 | 1.05 | 0.37 | |||||||||||
| Technické údaje motoru s převodovkou parametry redukčního motoru | |||||||||||||||||||||
| údaje o převodovce parametry redukční převodovky | |||||||||||||||||||||
|
Poměr převodu poměr zpomalení n : 1 |
5 | 10 | 30 | 50 | 75 | 100 | 150 | 210 | 250 | 298 | 380 | 1000 | |||||||||
|
Počet stupňů ozubení Počet stupňů zpomalení |
2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | |||||||||
|
Délka převodovky Délka redukční schránky (mm) |
9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 12 | |||||||||
|
Efektivita účinnost (%) |
0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | |||||||||
| N20-3V-12000R | |||||||||||||||||||||
|
Otáčky prázdného běhu prázdný běh (ot/min) |
2400.0 | 1200.0 | 400.0 | 240.0 | 160.0 | 120.0 | 80.0 | 57.1 | 48.0 | 40.3 | 31.6 | 12.0 | |||||||||
|
Jmenovitá rychlost jmenná rychlost (ot/min) |
1920.0 | 960.0 | 320.0 | 192.0 | 128.0 | 96.0 | 64.0 | 45.7 | 38.4 | 32.2 | 25.3 | 9.6 | |||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (N.m) |
0.001 | 0.002 | 0.005 | 0.006 | 0.010 | 0.013 | 0.016 | 0.023 | 0.027 | 0.028 | 0.035 | 0.093 | |||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (KG.CM) |
0.01 | 0.01 | 0.04 | 0.06 | 0.09 | 0.13 | 0.16 | 0.23 | 0.27 | 0.27 | 0.35 | 0.91 | |||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (LB.IN) |
0.01 | 0.02 | 0.05 | 0.07 | 0.11 | 0.15 | 0.19 | 0.26 | 0.31 | 0.31 | 0.40 | 1.05 | |||||||||
| N20-12V-16000R | |||||||||||||||||||||
|
Otáčky prázdného běhu prázdný běh (ot/min) |
3200.0 | 1600.0 | 533.3 | 320.0 | 213.3 | 160.0 | 106.7 | 76.2 | 64.0 | 53.7 | 42.1 | 16.0 | |||||||||
|
Jmenovitá rychlost jmenná rychlost (ot/min) |
2560.0 | 1280.0 | 426.7 | 256.0 | 170.7 | 128.0 | 85.3 | 61.0 | 51.2 | 43.0 | 33.7 | 12.8 | |||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (N.m) |
0.001 | 0.003 | 0.008 | 0.011 | 0.016 | 0.021 | 0.027 | 0.038 | 0.046 | 0.046 | 0.059 | 0.155 | |||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (KG.CM) |
0.01 | 0.02 | 0.07 | 0.11 | 0.16 | 0.21 | 0.27 | 0.38 | 0.45 | 0.45 | 0.58 | 1.52 | |||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (LB.IN) |
0.01 | 0.03 | 0.09 | 0.12 | 0.18 | 0.24 | 0.31 | 0.43 | 0.52 | 0.52 | 0.67 | 1.75 | |||||||||

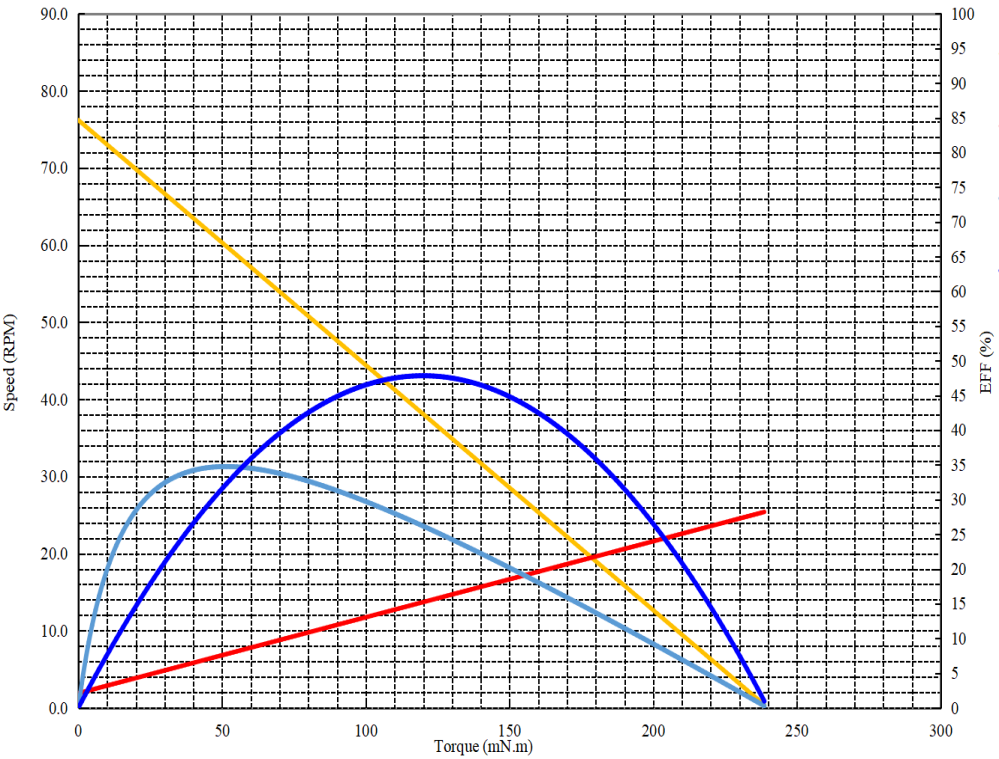

| Křivka redukčního motoru Příklad křivky redukčního motoru | |||||||||||||||||||||
| projekt Název projektu : | DC převodový motor | Datle Datum : | 2025/3/26 | Výkon (v teplotě okolí 25-30 ℃ ) | |||||||||||||||||
| rychlost motoru Otáčky za minutu : | 16000 ot/min | Plná škála Měřící rozsah : | 100% | Eff | Rychlé testování pro prevenci nárůstu teploty a poškození přetížením. | ||||||||||||||||
| Řetězový převod Stupeň : | 4 | 1.0 | Watty | Konstantní napětí Konstantní zátěž : | 12 | Volty | |||||||||||||||
| Poměr převodu poměr zpomalení : | 210 | 1.0 | Amp. | Směr Směr : | CW/CCW | ||||||||||||||||
 |
Při prázdném běhu Parametry bez zátěže | ||||||||||||||||||||
| Rychlost Otáčky za minutu : | 76.2 | ot/min | |||||||||||||||||||
| Proud síla proudění : | 0.02 | Ampéry | |||||||||||||||||||
| Maximální okamžité parametry 最大瞬时参数 | |||||||||||||||||||||
| Krkový moment Kořenový moment : | 235.20 | mN-m | |||||||||||||||||||
| Proud síla proudění : | 0.28 | Ampéry | |||||||||||||||||||
| V bodě maximální efektivity Parametry nejvyšší efektivity | |||||||||||||||||||||
| Efektivita účinnost : | 34.8 | % | |||||||||||||||||||
| Krkový moment Kořenový moment : | 51.3 | mN-m | |||||||||||||||||||
| Rychlost Otáčky za minutu : | 59.9 | ot/min | |||||||||||||||||||
| Proud síla proudění : | 0.08 | Ampéry | |||||||||||||||||||
| Výstup Výstupní výkon : | 0.32 | Watty | |||||||||||||||||||
| V bodě maximálního výkonu Parametry maximálního výkonu | |||||||||||||||||||||
| Výstup Výstupní výkon : | 0.478 | Watty | |||||||||||||||||||
| Krkový moment Kořenový moment : | 119.9 | mN-m | |||||||||||||||||||
| Rychlost Otáčky za minutu : | 38.1 | ot/min | |||||||||||||||||||
| Proud síla proudění : | 0.15 | Ampéry | |||||||||||||||||||
| Produkční kombinace Další příslušenství | |||||||||||||||||||||
| Příslušenství Název | Napětí Napětí | Rozlišení Rozlišení | Počet kanálů | Poznámka | |||||||||||||||||
| Magnetický enkodér Magnetický enkodér | 5V-24V | 12ppr | A&B | ||||||||||||||||||
