Výrobce 38*64mm Pouzdro 12v 17v 24v 3000rpm 5000 Rpm 3600 Rpm Vysoká rychlost Vysoký točivý moment Kartáčový stejnosměrný motor s brzdou
| Stejnosměrný motor přímý proud motor | 25 mNm | 25 Wattů | |||||||||||||||||||
| TH38S Micro brushed dc motor | Pro kombinaci s | ||||||||||||||||||||
| Enkodér & Brzda | |||||||||||||||||||||
| Lze kombinovat s enkodérem a brzdou | |||||||||||||||||||||
| TH38S Series | |||||||||||||||||||||
| Rozměrový nákres Nákres vnějších rozměrů (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

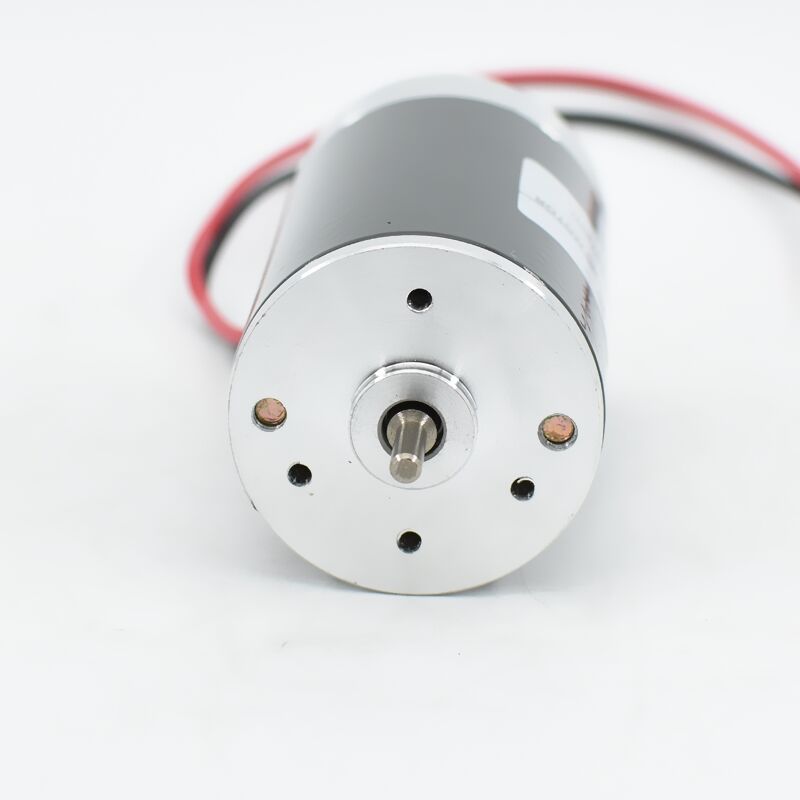

| Obrázek motoru Foto reálného motoru | |||||||||||||||||||||
 | |||||||||||||||||||||
| Vlastnosti motoru Charakteristiky motoru | |||||||||||||||||||||
| Materiál pro obytný prostor Materiál montážní plochy | Hliníková slitina Hliníková slitina | ||||||||||||||||||||
| Válcové ložiska na výstupní ose Ložiska výstupní osy | Kulový ložisko Kulová ložiska | ||||||||||||||||||||
| Doporučená maximální vstupní rychlost Doporučená maximální vstupní otáčky | ≤8000OT/MIN | ||||||||||||||||||||
| Rozsah provozních teplot rozsah použití teploty | -20℃ -120℃ | ||||||||||||||||||||
| Kolektor struktura převodníku | Českané | ||||||||||||||||||||
| Směr otáčení směr rotace | CW / CCW | ||||||||||||||||||||
| Hluk hluk | ≤35dB | ||||||||||||||||||||
| Celý život životnost | ≈2000h | ||||||||||||||||||||
| technické údaje DC motoru parametry DC motoru | |||||||||||||||||||||
| Hodnoty při 25-30 ℃ Měření při místnosti teplotě | |||||||||||||||||||||
|
Model model |
Jmenovité napětí （V ） Jmenovitá napětí |
Bez zátěže Parametry bez zátěže |
Ratingováno Jmenovité parametry |
Blokování Parametry při blokovaném běhu |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. Tip: Parametry v datovém listu vlevo jsou omezené, kontaktujte prosím naši podporu pro více informací. |
||||||||||||||||
|
Rychlost Otáčky za minutu |
Proud síla proudění |
Rychlost Otáčky za minutu |
Proud síla proudění |
Krkový moment moment |
Výstup výstupní výkon |
Eff účinnost |
Krkový moment moment |
Proud síla proudění |
|||||||||||||
| ot/min | mA | ot/min | A | mN.m | Š | % | mN.m | A | |||||||||||||
| TH38S | 12 | 5000 | 300 | 4000 | 1.26 | 23.96 | 10.04 | 66.24 | 71.88 | 6.50 | |||||||||||
| TH38S | 24 | 4500 | 130 | 3600 | 0.52 | 22.99 | 8.67 | 69.44 | 68.97 | 2.60 | |||||||||||
| Graf motoru Příklad křivky motoru | |||||||||||||||||||||
| projekt Název projektu : | Stejnosměrný motor | Datle Datum : | 2025/3/26 | Výkon (v teplotě okolí 25-30 ℃ ) | |||||||||||||||||
| rychlost motoru Otáčky za minutu : | 4500RPM | Plná škála Měřící rozsah : | 100% | Eff | Rychlé testování pro prevenci nárůstu teploty a poškození přetížením. | ||||||||||||||||
| 20.0 | Watty | Konstantní napětí Konstantní zátěž : | 24 | Volty | |||||||||||||||||
| 5.0 | Amp. | Směr Směr : | CW/CCW | ||||||||||||||||||
 |
Při prázdném běhu Parametry bez zátěže | ||||||||||||||||||||
| Rychlost Otáčky za minutu : | 4500.0 | ot/min | |||||||||||||||||||
| Proud síla proudění : | 0.13 | Ampéry | |||||||||||||||||||
| Maximální okamžité parametry 最大瞬时参数 | |||||||||||||||||||||
| Krkový moment Kořenový moment : | 161.70 | mN-m | |||||||||||||||||||
| Proud síla proudění : | 3.38 | Ampéry | |||||||||||||||||||
| V bodě maximální efektivity Parametry nejvyšší efektivity | |||||||||||||||||||||
| Efektivita účinnost : | 64.6 | % | |||||||||||||||||||
| Krkový moment Kořenový moment : | 26.1 | mN-m | |||||||||||||||||||
| Rychlost Otáčky za minutu : | 3762.2 | ot/min | |||||||||||||||||||
| Proud síla proudění : | 0.66 | Ampéry | |||||||||||||||||||
| Výstup Výstupní výkon : | 10.28 | Watty | |||||||||||||||||||
| V bodě maximálního výkonu Parametry maximálního výkonu | |||||||||||||||||||||
| Výstup Výstupní výkon : | 18.750 | Watty | |||||||||||||||||||
| Krkový moment Kořenový moment : | 79.6 | mN-m | |||||||||||||||||||
| Rychlost Otáčky za minutu : | 2250.0 | ot/min | |||||||||||||||||||
| Proud síla proudění : | 1.76 | Ampéry | |||||||||||||||||||
| Produkční kombinace Další příslušenství | |||||||||||||||||||||
| Příslušenství Název | Napětí Napětí | Rozlišení Rozlišení | Počet kanálů | Poznámka | |||||||||||||||||
| Magnetický enkodér Magnetický enkodér | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Brake brzda | 12V-24V | / | / | ||||||||||||||||||
| Optický enkodér fotogalvanický enkodér | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
