Upravená samouzamykací mikrošneková převodovka 12v stejnosměrný šnekový motor 24v 40ot./min 50 ot./min. 2 watt 3w 4w 5kg stejnosměrný šnekový motor enkodér
| DC šnekový převodový motor Přímý průvodní motor s červenkovým převodem | 1 Nm | 2 Watts | |||||||||||||||||||
| RF370 mikro kartáčový DC motor s červenkovým převodem | Pro kombinaci s | ||||||||||||||||||||
| Kódovač s Hallovým senzorem | |||||||||||||||||||||
| Lze kombinovat s magnetickým kódovačem | |||||||||||||||||||||
| TJW46FA řada | |||||||||||||||||||||

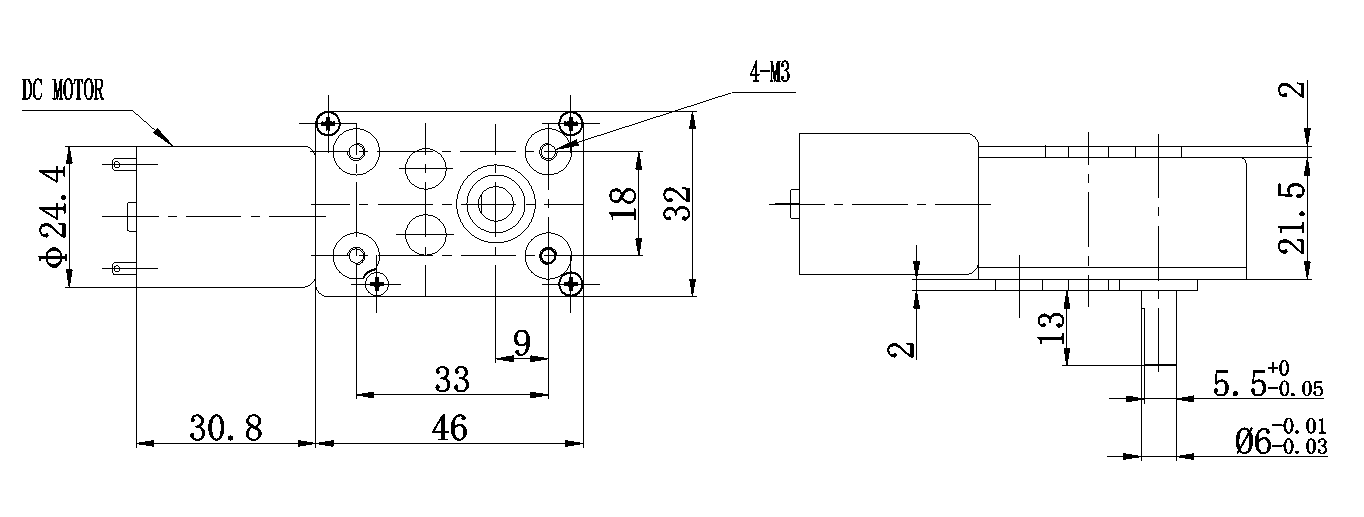

| Rozměrový nákres Nákres vnějších rozměrů (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||
| Obrázek motoru Foto reálného motoru | |||||||||||||||||||||
 | |||||||||||||||||||||
| Vlastnosti motoru Charakteristiky motoru | |||||||||||||||||||||
| Materiál pro obytný prostor Materiál montážní plochy | Hliníková slitina Hliníková slitina | ||||||||||||||||||||
| Materiál řetězové převodovky Materiál ozubení | prášková metalurgie Prašná metalurgie | ||||||||||||||||||||
| Zpětné kulhání Zubové kulhání | ≤2° | ||||||||||||||||||||
| Válcové ložiska na výstupní ose Ložiska výstupní osy | Olejový válec Obsahuje olejový válec | ||||||||||||||||||||
| Doporučená maximální vstupní rychlost Doporučená maximální vstupní otáčky | ≤12000OT/MIN | ||||||||||||||||||||
| Soustředivá síla Radialní síla | ≤1kgf | ||||||||||||||||||||
| Axální síla 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maximální tlaková síla na hřídel 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Svislé rozostoupení 径向间隙 | ≤0.05mm | ||||||||||||||||||||
| Axální rozostoupení osové výkyvy | ≤0.3mm | ||||||||||||||||||||
| Rozsah provozních teplot rozsah použití teploty | -20℃ -120℃ | ||||||||||||||||||||
| Kolektor struktura převodníku | Českané | ||||||||||||||||||||
| Směr otáčení směr rotace | CW / CCW | ||||||||||||||||||||
| Hluk hluk | ≤40dB | ||||||||||||||||||||
| technické údaje DC motoru parametry DC motoru | |||||||||||||||||||||
| Hodnoty při 25-30 ℃ Měření při místnosti teplotě | |||||||||||||||||||||
|
Model model |
Jmenovité napětí （V ） Jmenovitá napětí |
Bez zátěže Parametry bez zátěže |
Ratingováno Jmenovité parametry |
Blokování Parametry při blokovaném běhu |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. Tip: Parametry v datovém listu vlevo jsou omezené, kontaktujte prosím naši podporu pro více informací. |
||||||||||||||||
|
Rychlost Otáčky za minutu |
Proud síla proudění |
Rychlost Otáčky za minutu |
Proud síla proudění |
Krkový moment moment |
Výstup výstupní výkon |
Eff účinnost |
Krkový moment moment |
Proud síla proudění |
|||||||||||||
| ot/min | mA | ot/min | A | mN.m | Š | % | mN.m | A | |||||||||||||
| RF370 | 6 | 6500 | 70 | 5200 | 0.23 | 1.58 | 0.86 | 62.34 | 4.74 | 1.50 | |||||||||||
| RF370 | 12 | 6500 | 30 | 5200 | 0.12 | 1.72 | 0.94 | 62.86 | 5.16 | 0.95 | |||||||||||
| Technické údaje motoru s převodovkou parametry redukčního motoru | |||||||||||||||||||||
| údaje o převodovce parametry redukční převodovky | |||||||||||||||||||||
|
Poměr převodu poměr zpomalení n : 1 |
40 | 69 | 100 | 180 | 255 | 330 | 950 | 1170 | 1450 | 1650 | 5300 | ||||||||||
|
Počet stupňů ozubení Počet stupňů zpomalení |
2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 5 | 6 | 6 | ||||||||||
|
Velikost převodovky rozměry převodovky (mm) |
46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | ||||||||||
|
Efektivita účinnost (%) |
0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.44 | 0.38 | 0.38 | ||||||||||
| RF370-6V-6500R | |||||||||||||||||||||
|
Otáčky prázdného běhu prázdný běh (ot/min) |
162.5 | 94.2 | 65.0 | 36.1 | 25.5 | 19.7 | 6.8 | 5.6 | 4.5 | 3.9 | 1.2 | ||||||||||
|
Jmenovitá rychlost jmenná rychlost (ot/min) |
130.0 | 75.4 | 52.0 | 28.9 | 20.4 | 15.8 | 5.5 | 4.4 | 3.6 | 3.2 | 1.0 | ||||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (N.m) |
0.046 | 0.079 | 0.114 | 0.175 | 0.247 | 0.320 | 0.784 | 0.965 | 1.000 | 0.983 | 1.000 | ||||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (KG.CM) |
0.45 | 0.77 | 1.12 | 1.71 | 2.42 | 3.14 | 7.68 | 9.46 | 9.80 | 9.64 | 9.80 | ||||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (LB.IN) |
0.52 | 0.89 | 1.29 | 1.97 | 2.79 | 3.62 | 8.85 | 10.90 | 11.29 | 11.10 | 11.29 | ||||||||||
| RF370-12V-6500R | |||||||||||||||||||||
|
Otáčky prázdného běhu prázdný běh (ot/min) |
162.5 | 94.2 | 65.0 | 36.1 | 25.5 | 19.7 | 6.8 | 5.6 | 4.5 | 3.9 | 1.2 | ||||||||||
|
Jmenovitá rychlost jmenná rychlost (ot/min) |
130.0 | 75.4 | 52.0 | 28.9 | 20.4 | 15.8 | 5.5 | 4.4 | 3.6 | 3.2 | 1.0 | ||||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (N.m) |
0.050 | 0.086 | 0.124 | 0.190 | 0.269 | 0.349 | 0.853 | 1.000 | 1.000 | 1.000 | 1.000 | ||||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (KG.CM) |
0.49 | 0.84 | 1.22 | 1.86 | 2.64 | 3.42 | 8.36 | 9.80 | 9.80 | 9.80 | 9.80 | ||||||||||
|
Jmenovitý točivý moment jmenné točivé momenty (LB.IN) |
0.56 | 0.97 | 1.40 | 2.15 | 3.04 | 3.94 | 9.63 | 11.29 | 11.29 | 11.29 | 11.29 | ||||||||||
| Křivka redukčního motoru Příklad křivky redukčního motoru | |||||||||||||||||||||
| projekt Název projektu : | DC převodový motor | Datle Datum : | 2025/3/26 | Výkon (v teplotě okolí 25-30 ℃ ) | |||||||||||||||||
| rychlost motoru Otáčky za minutu : | 6500 otáček za minutu | Celkové měřicí rozsah: | 100% | Eff | Rychlé testování pro prevenci nárůstu teploty a poškození přetížením. | ||||||||||||||||
| Řetězový převod Stupeň : | 4 | 1.0 | Watty | Konstantní napětí Konstantní zátěž : | 12 | Volty | |||||||||||||||
| Poměr převodu poměr zpomalení : | 1170 | 1.0 | Amp. | Směr Směr : | CW/CCW | ||||||||||||||||
 |
Při prázdném běhu Parametry bez zátěže | ||||||||||||||||||||
| Rychlost Otáčky za minutu : | 5.6 | ot/min | |||||||||||||||||||
| Proud síla proudění : | 0.030 | Ampéry | |||||||||||||||||||
| Maximální okamžité parametry 最大瞬时参数 | |||||||||||||||||||||
| Krkový moment Kořenový moment : | 4610.9 | mN-m | |||||||||||||||||||
| Proud síla proudění : | 0.405 | Ampéry | |||||||||||||||||||
| V bodě maximální efektivity Parametry nejvyšší efektivity | |||||||||||||||||||||
| Efektivita účinnost : | 34.8 | % | |||||||||||||||||||
| Krkový moment Kořenový moment : | 1005.46 | mN-m | |||||||||||||||||||
| Rychlost Otáčky za minutu : | 4.4 | ot/min | |||||||||||||||||||
| Proud síla proudění : | 0.110 | Ampéry | |||||||||||||||||||
| Výstup Výstupní výkon : | 0.46 | Watty | |||||||||||||||||||
| V bodě maximálního výkonu Parametry maximálního výkonu | |||||||||||||||||||||
| Výstup Výstupní výkon : | 0.683 | Watty | |||||||||||||||||||
| Krkový moment Kořenový moment : | 2349.9 | mN-m | |||||||||||||||||||
| Rychlost Otáčky za minutu : | 2.8 | ot/min | |||||||||||||||||||
| Proud síla proudění : | 0.22 | Ampéry | |||||||||||||||||||
| Produkční kombinace Další příslušenství | |||||||||||||||||||||
| Příslušenství Název | Napětí Napětí | Rozlišení Rozlišení | Počet kanálů | Poznámka | |||||||||||||||||
| Magnetický enkodér Magnetický enkodér | 5V-24V | 12ppr | A&B | ||||||||||||||||||
