TYHE 103mm ফ্ল্যাট গিয়ারবক্স 12 ভোল্ট 24v 5kg.cm 40kg 20w 50 ওয়াট 60w উচ্চ টর্ক 100kg.cm সিএইচআরএইচ সহ মাইক্রো ডিসি ব্রাশযুক্ত গিয়ার মোটর
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 10 Nm | 40 ওয়াট | |||||||||||||||||||
| RS775 মাইক্রো ব্রাশডি ডিসি মোটর ফ্ল্যাট গিয়ারবক্স সহ | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| হল সেন্সর এনকোডার | |||||||||||||||||||||
| চুম্বকीয় এনকোডার সাথে যোগ করা যেতে পারে | |||||||||||||||||||||
| টিজেপি১০৩এফটি সিরিজ | |||||||||||||||||||||

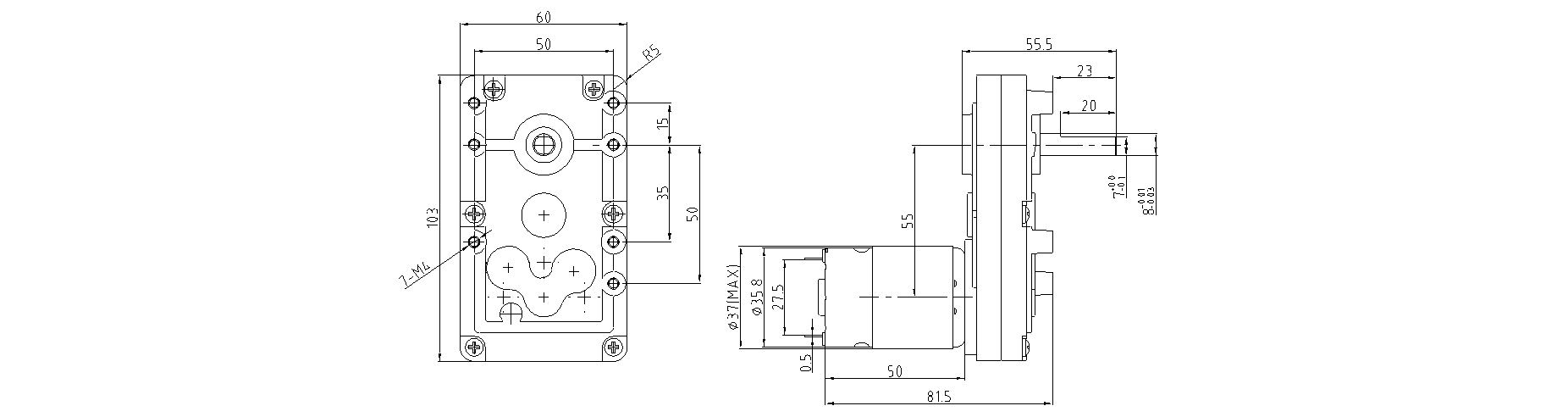

| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

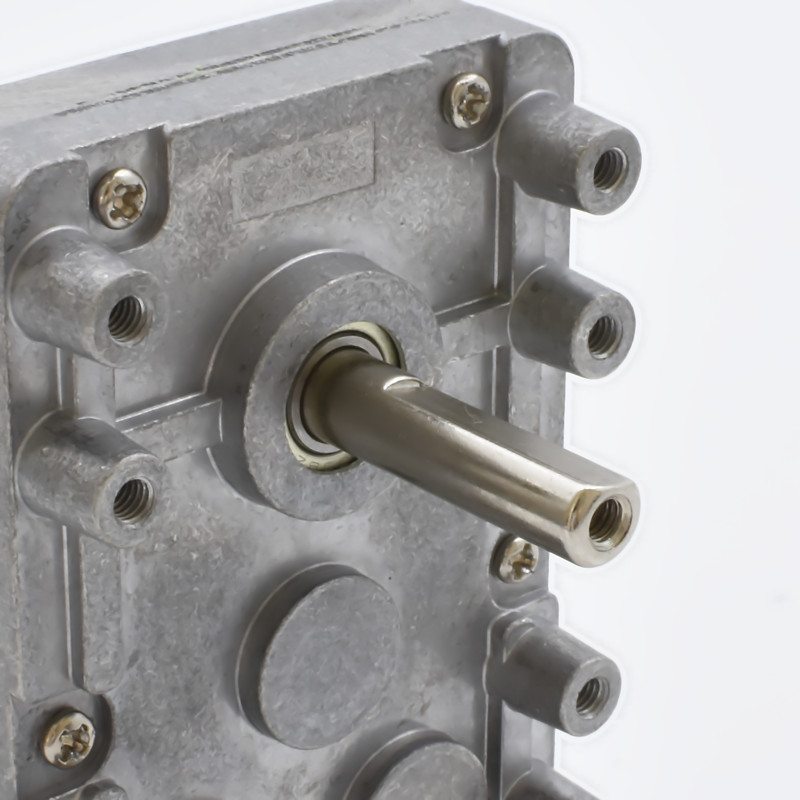

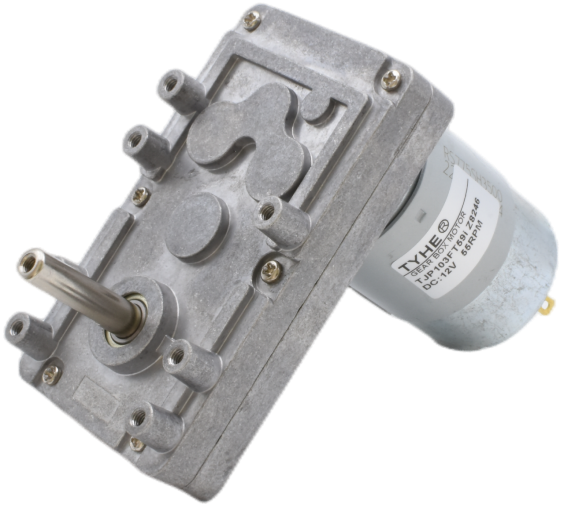

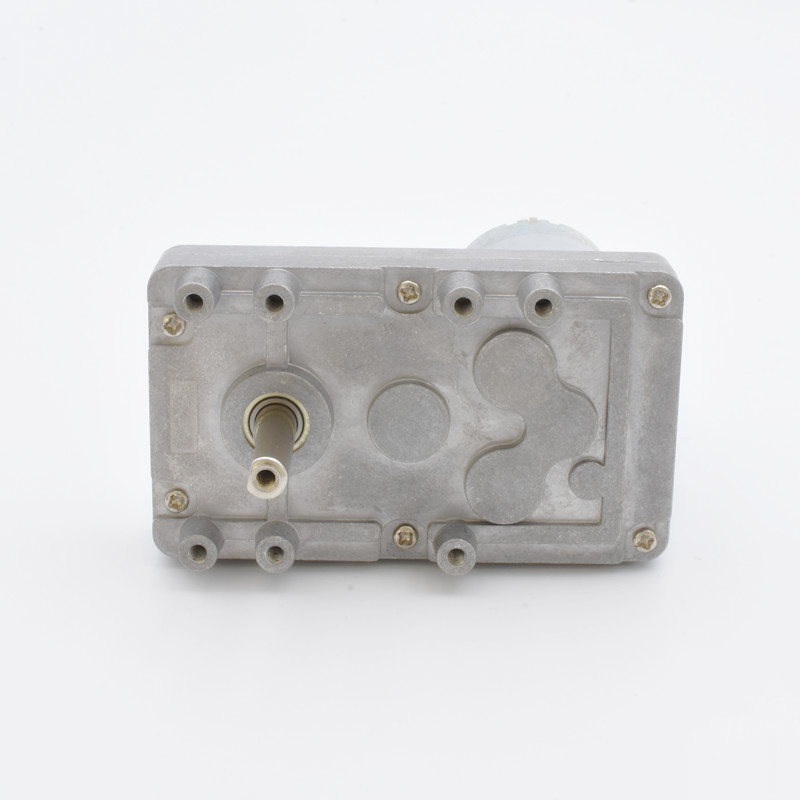

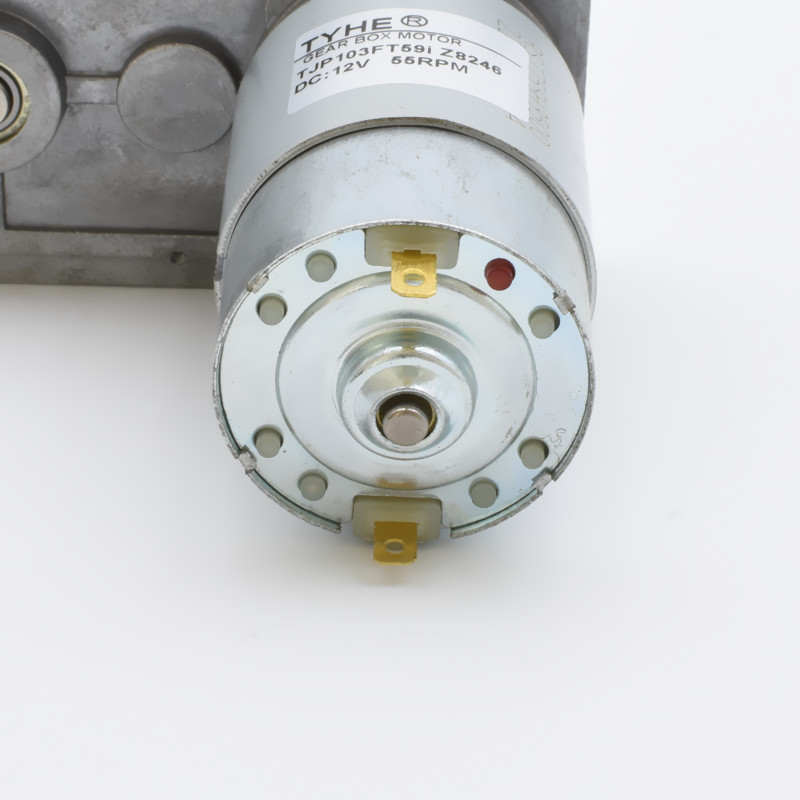

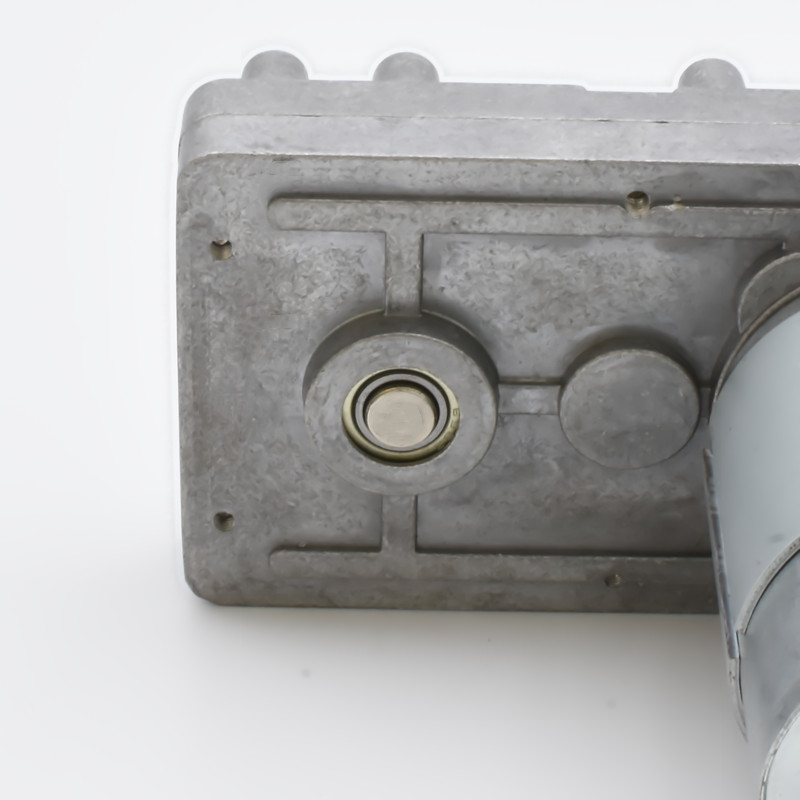

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | অ্যালুমিনিয়াম খাদ আলুমিনিয়াম | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | স্টিল ইস্পাতের দাঁত | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | বল বিয়ারিং বল ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤8000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤5kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤7kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤20kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤65ডিবি | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| RS775 | 12 | 7000 | 760 | 5600 | 2.81 | 38.00 | 22.28 | 66.16 | 114.00 | 20.00 | |||||||||||
| RS775 | 24 | 6500 | 395 | 5200 | 1.45 | 41.00 | 22.32 | 64.11 | 123.00 | 10.30 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
26 | 32 | 33 | 48 | 57.7 | 59 | 132 | 196 | 246 | 380 | |||||||||||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | |||||||||||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
১০৩*৬০ | ১০৩*৬০ | ১০৩*৬০ | ১০৩*৬০ | ১০৩*৬০ | ১০৩*৬০ | ১০৩*৬০ | ১০৩*৬০ | ১০৩*৬০ | ১০৩*৬০ | |||||||||||
|
দক্ষতা কার্যকারিতা (%) |
0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | |||||||||||
| RS775-12V-7000R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
269.2 | 218.8 | 212.1 | 145.8 | 121.3 | 118.6 | 53.0 | 35.7 | 28.5 | 18.4 | |||||||||||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
215.4 | 175.0 | 169.7 | 116.7 | 97.1 | 94.9 | 42.4 | 28.6 | 22.8 | 14.7 | |||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.607 | 0.747 | 0.770 | 1.120 | 1.347 | 1.377 | 2.618 | 3.888 | 4.880 | 7.538 | |||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
5.95 | 7.32 | 7.55 | 10.98 | 13.20 | 13.49 | 25.66 | 38.10 | 47.82 | 73.87 | |||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
6.85 | 8.43 | 8.70 | 12.65 | 15.20 | 15.55 | 29.56 | 43.90 | 55.10 | 85.11 | |||||||||||
| RS775-24V-6500R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
250.0 | 203.1 | 197.0 | 135.4 | 112.7 | 110.2 | 49.2 | 33.2 | 26.4 | 17.1 | |||||||||||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
200.0 | 162.5 | 157.6 | 108.3 | 90.1 | 88.1 | 39.4 | 26.5 | 21.1 | 13.7 | |||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.655 | 0.806 | 0.831 | 1.209 | 1.453 | 1.486 | 2.825 | 4.195 | 5.265 | 8.133 | |||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
6.42 | 7.90 | 8.14 | 11.84 | 14.24 | 14.56 | 27.69 | 41.11 | 51.60 | 79.70 | |||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
7.39 | 9.10 | 9.38 | 13.65 | 16.40 | 16.77 | 31.90 | 47.36 | 59.45 | 91.83 | |||||||||||

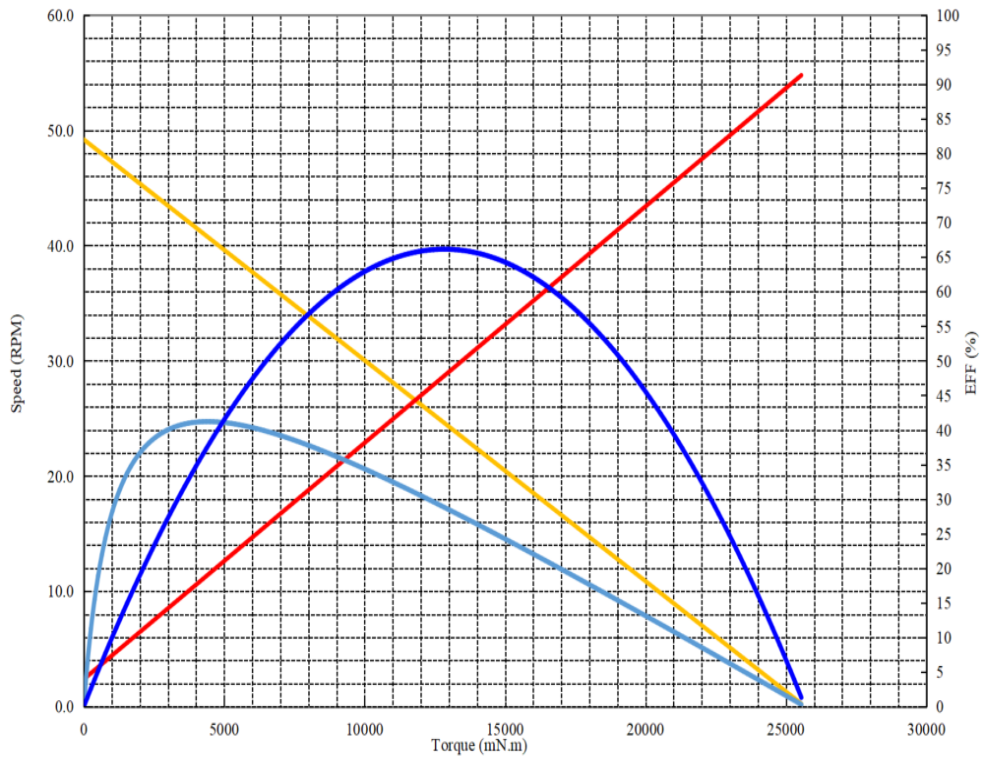

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | 6500rpm | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 4 | 50.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 24 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 132 | 10.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 49.2 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.40 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 25170.96 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 9.17 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 41.2 | % | |||||||||||||||||||
| টর্ক টর্ক : | 4412.0 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 40.7 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 1.90 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 18.82 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 33.067 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 12836.8 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 24.6 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 4.78 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 13ppr | A&B | ||||||||||||||||||
