TJZ60RO

কাস্টম 60 জিএ মাইক্রো স্পার গিয়ারবক্স নিম্ন আরপিএম উচ্চ টর্ক 6V 24V 100RPM 150RPM 40W 25W 10NM 5NM Ce Rohs সহ ব্রাশযুক্ত ডিসি গিয়ার মোটর

পরিচিতি

ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর 10 Nm 25 ওয়াট
৩৮৬৪ZY মাইক্রো ব্রাশডি ডিসি মোটর সঙ্গে স্পার গিয়ারবক্স সম্ভাব্য সংমিশ্রণ
এনকোডার এবং ব্রেক
এনকোডার এবং ব্রেক সহ জোড়া
টিজেজেড ৬০ আরও সিরিজ

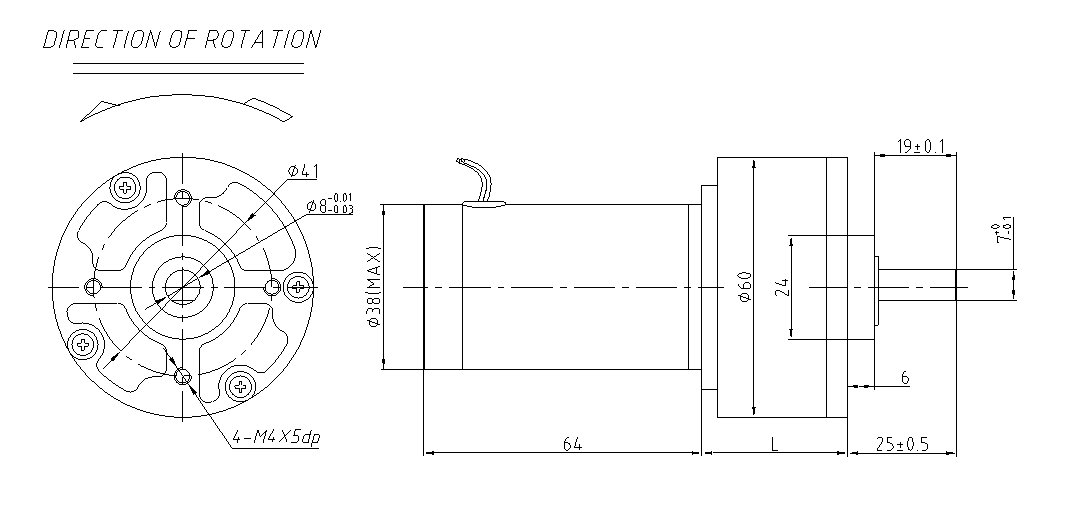

মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি)

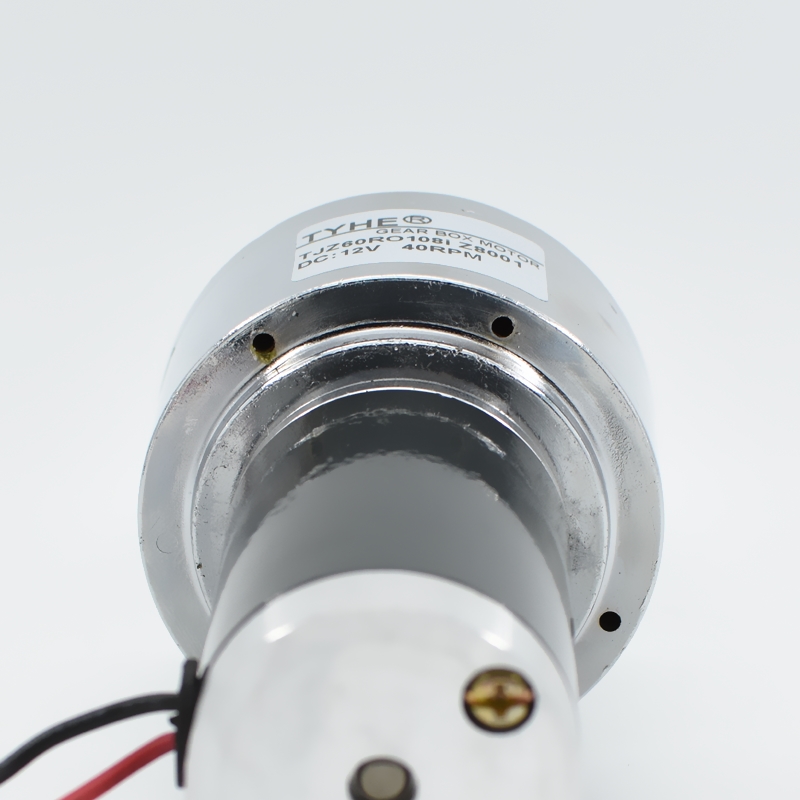

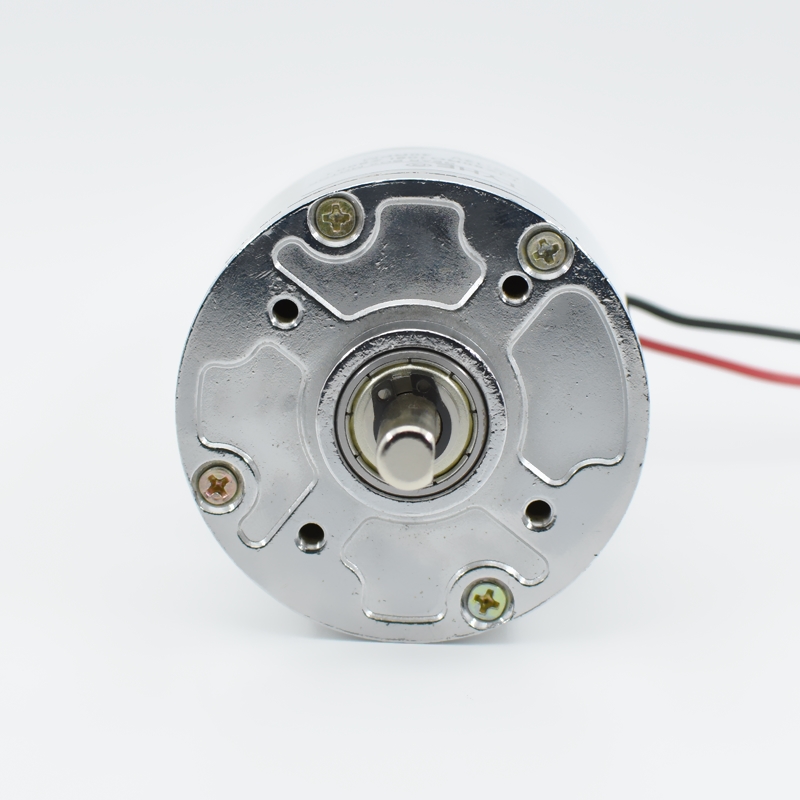

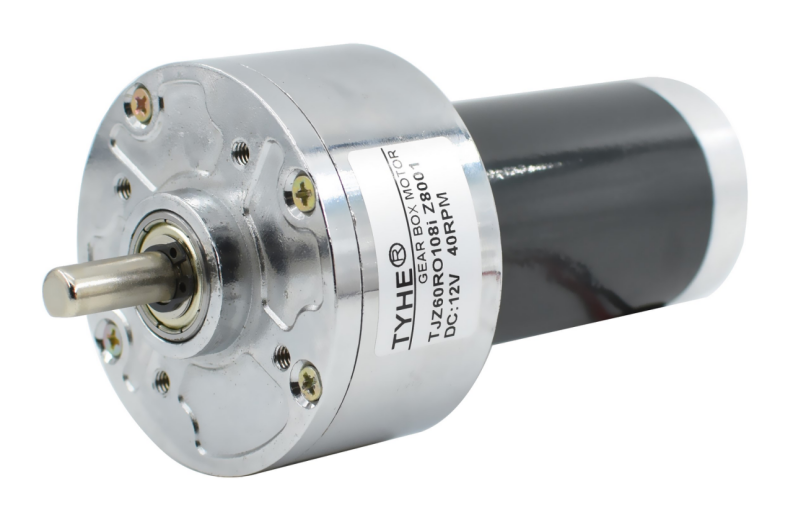

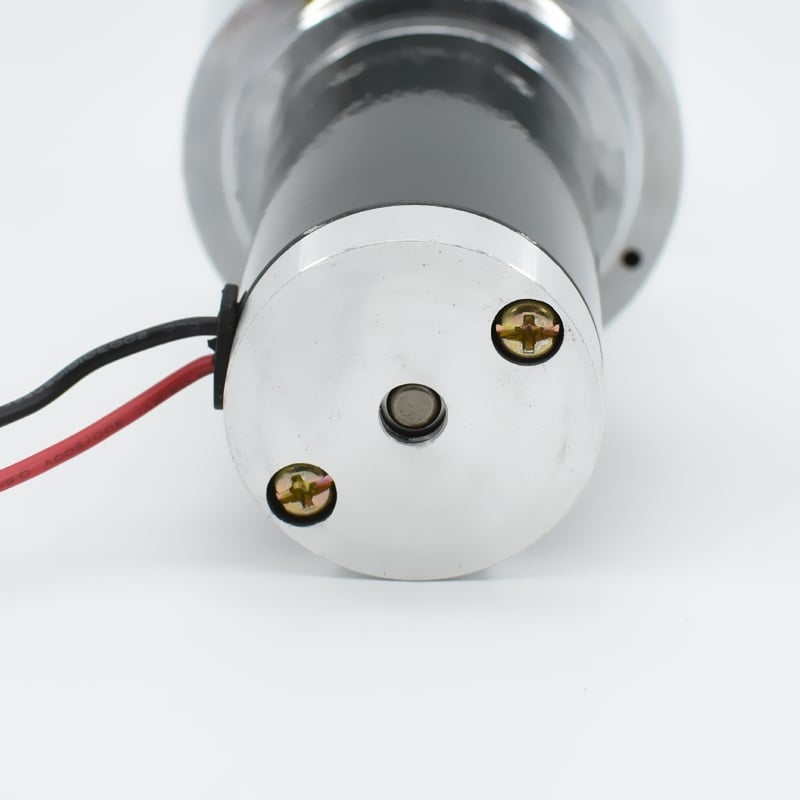

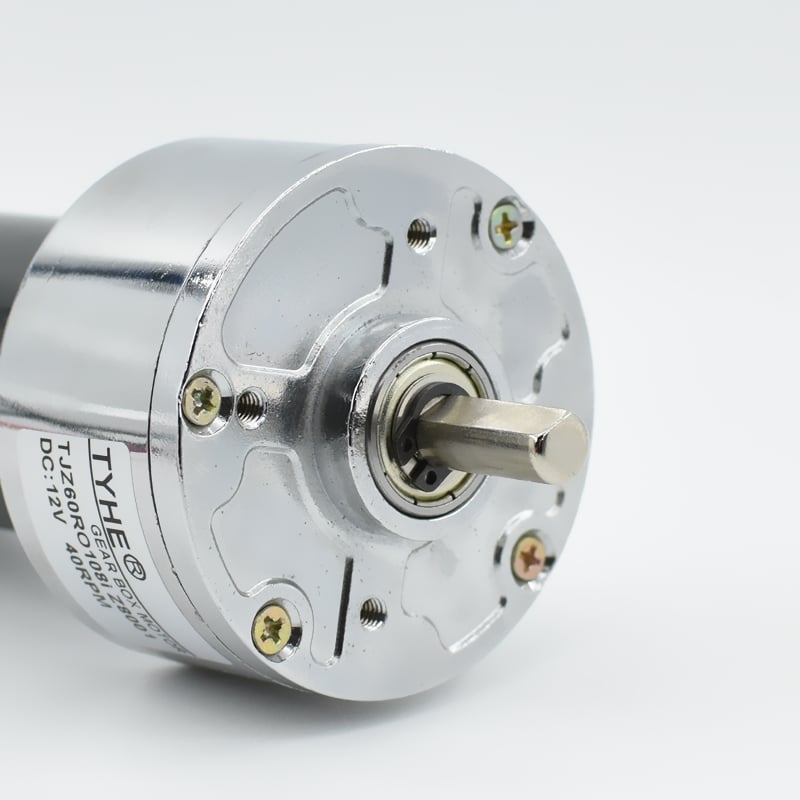

মোটরের ছবি মোটরের আসল ছবি
মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য
আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল অ্যালুমিনিয়াম খাদ আলুমিনিয়াম
গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল স্টিল ইস্পাতের দাঁত
পিছনের লাশ গিয়ারের পিছনের ফাঁক ≤2°
আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং বল বিয়ারিং বল ব্যারিং
পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি ≤8000RPM
পরিধেয় বল রেডিয়াল ফোর্স ≤5kgf
অক্ষীয় বল অক্ষ বল ≤7kgf
অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা ≤20kgf
ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক ≤0.1mm
অক্ষ ফাঁক অক্ষ ফাঁক ≤0.3mm
কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস
Commutator চেঞ্জার গঠন ব্রাশ করা
রोটেশনের দিক রोটেশনের দিক CW / CCW
শব্দ শব্দ ≤60dB
ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার
মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ
মডেল
মডেল নম্বর
রেটেড ভোল্টেজ ভি
নির্ধারিত ভোল্টেজ
No-Load
খালি লোড প্যারামিটার
নির্ধারিত
নির্ধারিত প্যারামিটার
Stall
ব্লক হওয়া প্যারামিটার
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন।
পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন।
গতি
রোটেশন গতি
বর্তমান
বিদ্যুৎ প্রবাহ
গতি
রোটেশন গতি
বর্তমান
বিদ্যুৎ প্রবাহ
টর্ক
টর্ক
আউটপুট
আউটপুট কাজ
Eff
কার্যকারিতা
টর্ক
টর্ক
বর্তমান
বিদ্যুৎ প্রবাহ
আরপিএম mA আরপিএম A mN.m ডব্লিউ % mN.m A
3864ZY 12 5000 300 4000 0.99 19.70 8.25 69.34 59.10 6.50
3864ZY 24 6000 180 4800 0.65 20.30 10.20 65.74 60.90 4.52
গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার
গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার
গিয়ার অনুপাত
গিয়ার হ্রাস অনুপাত n : 1
6.8 7.9 9.8 10.5 11.6 18.6 24 28 33.6 60 83 91 100 108 191 226 265 345 379
গিয়ার স্টেজের সংখ্যা
হ্রাস স্তরের সংখ্যা
2 2 2 2 2 3 3 3 3 4 4 4 4 4 5 5 5 5 5
গিয়ারবক্সের দৈর্ঘ্য
গিয়ারবক্সের দৈর্ঘ্য (মিমি)
28.5 28.5 28.5 28.5 28.5 33.5 33.5 33.5 33.5 36 36 36 36 36 40 40 40 40 40
দক্ষতা
কার্যকারিতা (%)
0.72 0.72 0.72 0.72 0.72 0.61 0.61 0.61 0.61 0.52 0.52 0.52 0.52 0.52 0.44 0.44 0.44 0.44 0.44
3864ZY-12V-5000R
নির্ভার গতি
শূন্যস্থানে রোটেশনের গতি (RPM)
735.3 632.9 510.2 476.2 431.0 268.8 208.3 178.6 148.8 83.3 60.2 54.9 50.0 46.3 26.2 22.1 18.9 14.5 13.2
রেটেড গতি
নির্ধারিত গতি (RPM)
588.2 506.3 408.2 381.0 344.8 215.1 166.7 142.9 119.0 66.7 48.2 44.0 40.0 37.0 20.9 17.7 15.1 11.6 10.6
রেটেড টর্ক
নির্ধারিত টোক (N.M)
0.097 0.112 0.139 0.149 0.165 0.225 0.290 0.339 0.407 0.617 0.854 0.936 1.028 1.111 1.670 1.975 2.316 3.016 3.313
রেটেড টর্ক
নির্ধারিত টোক (KG.CM)
0.95 1.10 1.37 1.46 1.62 2.21 2.85 3.32 3.98 6.05 8.36 9.17 10.08 10.88 16.36 19.36 22.70 29.55 32.47
রেটেড টর্ক
নির্ধারিত টোক (LB.IN)
1.09 1.27 1.57 1.69 1.86 2.54 3.28 3.82 4.59 6.97 9.64 10.57 11.61 12.54 18.85 22.30 26.15 34.05 37.40
3864ZY-24V-6000R
নির্ভার গতি
শূন্যস্থানে রোটেশনের গতি (RPM)
882.4 759.5 612.2 571.4 517.2 322.6 250.0 214.3 178.6 100.0 72.3 65.9 60.0 55.6 31.4 26.5 22.6 17.4 15.8
রেটেড গতি
নির্ধারিত গতি (RPM)
705.9 607.6 489.8 457.1 413.8 258.1 200.0 171.4 142.9 80.0 57.8 52.7 48.0 44.4 25.1 21.2 18.1 13.9 12.7
রেটেড টর্ক
নির্ধারিত টোক (N.M)
0.100 0.116 0.144 0.154 0.170 0.232 0.299 0.349 0.419 0.636 0.880 0.964 1.060 1.144 1.720 2.036 2.387 3.107 3.414
রেটেড টর্ক
নির্ধারিত টোক (KG.CM)
0.98 1.14 1.41 1.51 1.67 2.27 2.93 3.42 4.11 6.23 8.62 9.45 10.38 11.22 16.86 19.95 23.39 30.45 33.45
রেটেড টর্ক
নির্ধারিত টোক (LB.IN)
1.13 1.31 1.62 1.74 1.92 2.62 3.38 3.94 4.73 7.18 9.93 10.89 11.96 12.92 19.42 22.98 26.95 35.09 38.54

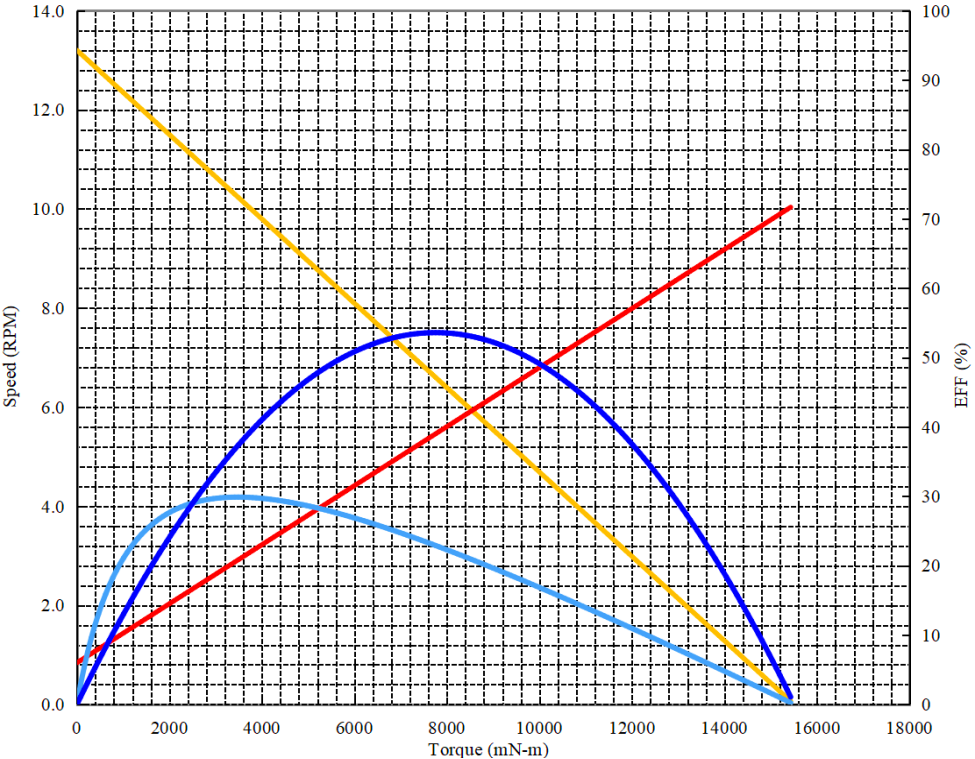

গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ
প্রকল্প প্রকল্পের নাম : ডিসি গিয়ার মোটর তারিখ তারিখ : 2025/3/26 পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস )
মোটর গতি রোটেশন গতি : ৫০০০ ঘন্টা পূর্ণ স্কেল স্কেল : 100% Eff তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন।
গিয়ার চেইন স্তর : 5 10.0 ওয়াট অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : 12 ভোল্ট
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : 379 5.0 এমপি. দিকনির্দেশ দিকনির্দেশ : ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে
কোনো ভার ছাড়াই খালি লোড প্যারামিটার
গতি রোটেশন গতি : 13.2 আরপিএম
বর্তমান বিদ্যুৎ প্রবাহ : 0.30 এম্প
সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার
টর্ক টর্ক : 15252.35 mN-m
বর্তমান বিদ্যুৎ প্রবাহ : 3.60 এম্প
সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার
দক্ষতা কার্যকারিতা : 29.9 %
টর্ক টর্ক : 3473.9 mN-m
গতি রোটেশন গতি : 10.2 আরপিএম
বর্তমান বিদ্যুৎ প্রবাহ : 1.04 এম্প
আউটপুট আউটপুট শক্তি : 3.73 ওয়াট
আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার
আউটপুট আউটপুট শক্তি : 5.359 ওয়াট
টর্ক টর্ক : 7753.9 mN-m
গতি রোটেশন গতি : 6.6 আরপিএম
বর্তমান বিদ্যুৎ প্রবাহ : 1.95 এম্প
উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি
আনুষঙ্গিক নাম ভোল্টেজ ভোল্টেজ রেজোলিউশন বিশদতা চ্যানেল সংখ্যা মন্তব্য
Magnetic Encoder চৌম্বকীয় এনকোডার 5V-24V 13ppr A&B
φ37-Brake ব্রেক 12ভোল্ট-24ভোল্ট / /
অপটিক এনকোডার আলোকীয় এনকোডার 5V-24V 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr A&B
