ভাল দাম 60 মিমি গিয়ারবক্স 12v 24v 14.4v 15 Rpm 30rpm 40w 50 ওয়াট উচ্চ টর্ক 100kg সেমি 50kg Dc গিয়ারড মোটর সিই রোহস
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 10 Nm | ৪৫ ওয়াট | |||||||||||||||||||
| ৪৫৬৬ZY মাইক্রো ব্রাশড ডিসি মোটর সাথে স্পার গিয়ারবক্স | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| এনকোডার এবং ব্রেক | |||||||||||||||||||||
| এনকোডার এবং ব্রেক সহ জোড়া | |||||||||||||||||||||
| টিজেডবি৬০আরএন সিরিজ | |||||||||||||||||||||

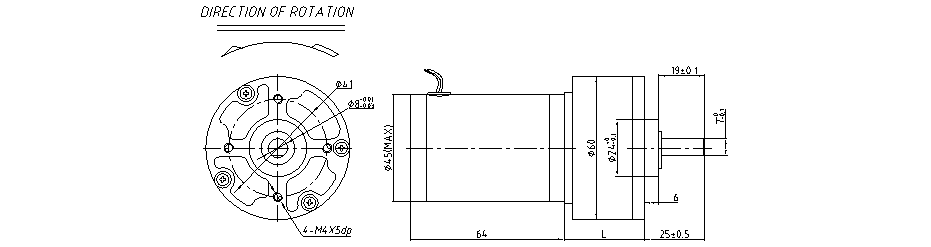

| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

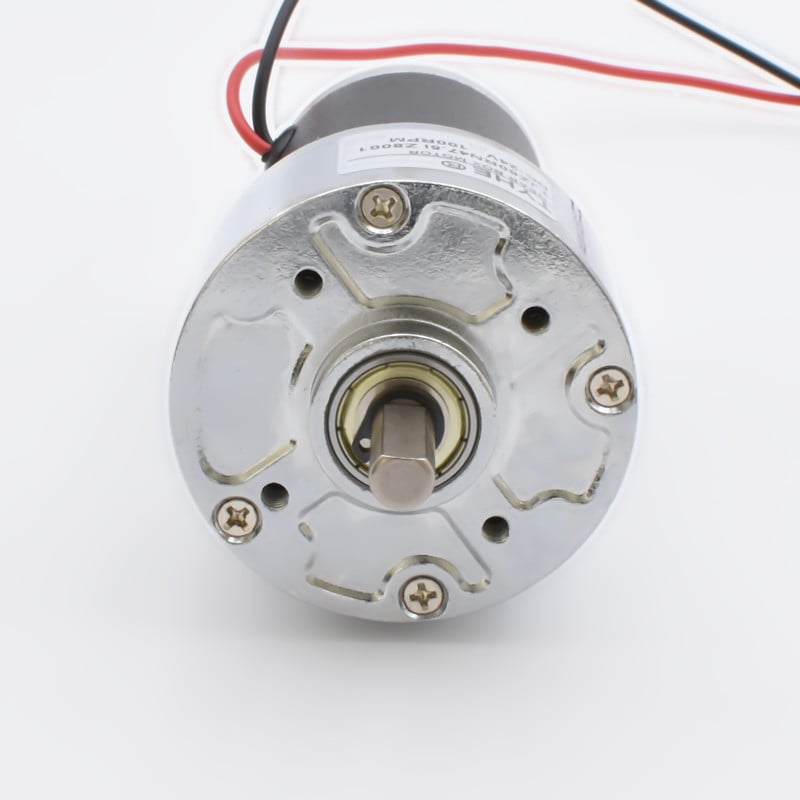

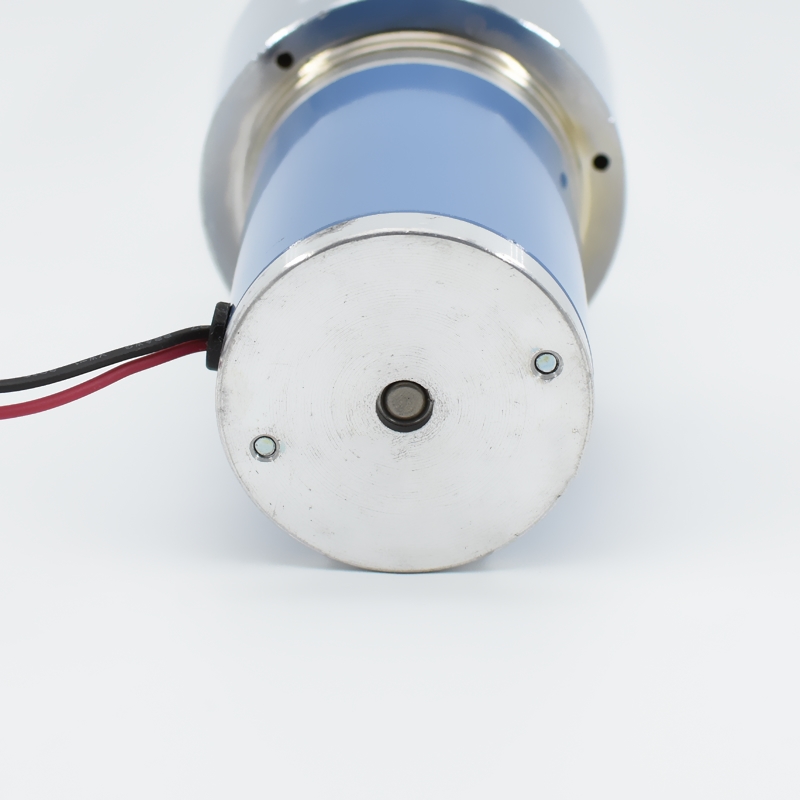

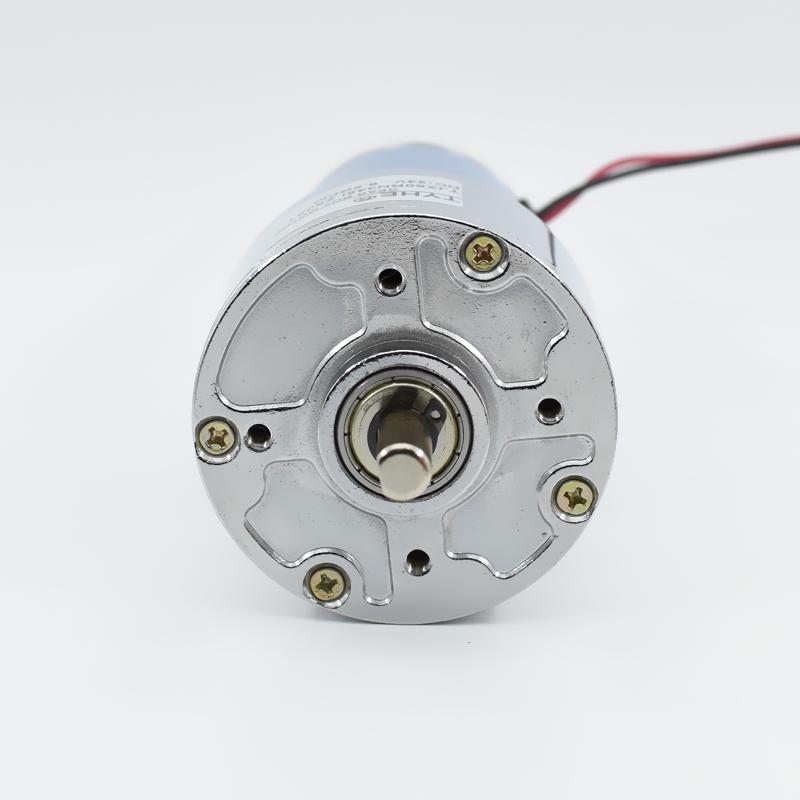

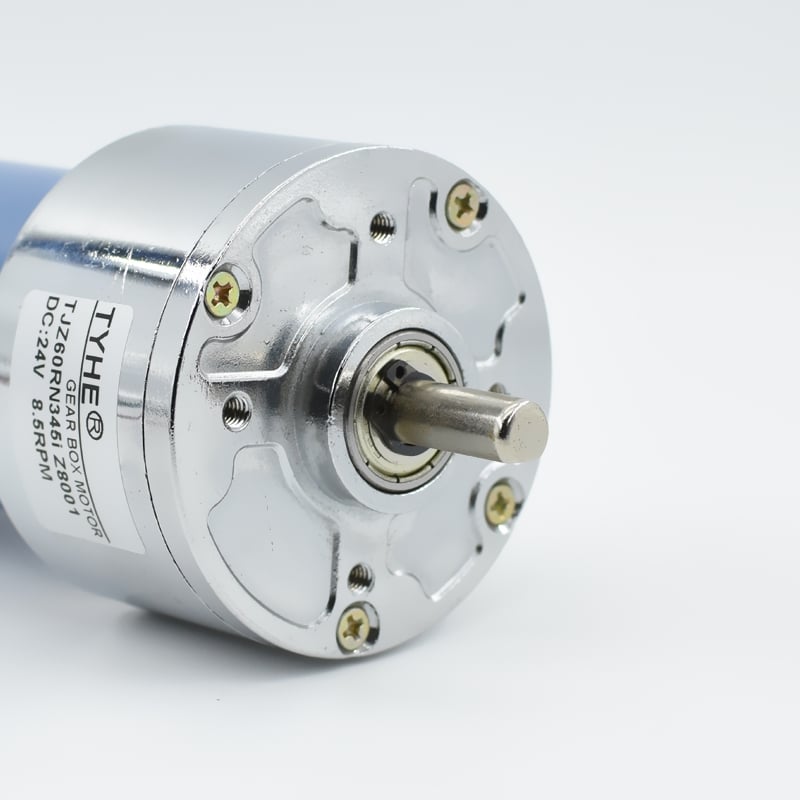

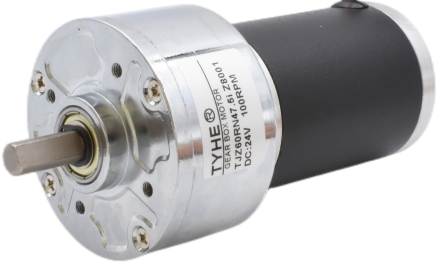

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | অ্যালুমিনিয়াম খাদ আলুমিনিয়াম | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | স্টিল ইস্পাতের দাঁত | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | বল বিয়ারিং বল ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤8000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤5kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤7kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤20kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤65ডিবি | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| 4566ZY | 12 | 6000 | 953 | 4800 | 3.56 | 60.00 | 30.16 | 70.54 | 180.00 | 25.60 | |||||||||||
| 4566ZY | 24 | 5000 | 420 | 4000 | 1.43 | 58.35 | 24.44 | 71.38 | 175.05 | 9.56 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
6.8 | 7.9 | 9.8 | 10.5 | 11.6 | 18.6 | 24 | 28 | 33.6 | 60 | 83 | 91 | 100 | 108 | 191 | 226 | 265 | 345 | 379 | ||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
28.5 | 28.5 | 28.5 | 28.5 | 28.5 | 33.5 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | 40 | 40 | ||
|
দক্ষতা কার্যকারিতা (%) |
0.72 | 0.72 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| ৪৫৬৬ZY-১২ভি-৬০০০আর | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
882.4 | 759.5 | 612.2 | 571.4 | 517.2 | 322.6 | 250.0 | 214.3 | 178.6 | 100.0 | 72.3 | 65.9 | 60.0 | 55.6 | 31.4 | 26.5 | 22.6 | 17.4 | 15.8 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
705.9 | 607.6 | 489.8 | 457.1 | 413.8 | 258.1 | 200.0 | 171.4 | 142.9 | 80.0 | 57.8 | 52.7 | 48.0 | 44.4 | 25.1 | 21.2 | 18.1 | 13.9 | 12.7 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.295 | 0.342 | 0.425 | 0.455 | 0.503 | 0.685 | 0.884 | 1.032 | 1.238 | 1.879 | 2.600 | 2.850 | 3.132 | 3.383 | 5.085 | 6.017 | 7.055 | 9.185 | 10.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
2.89 | 3.36 | 4.16 | 4.46 | 4.93 | 6.72 | 8.67 | 10.11 | 12.13 | 18.42 | 25.48 | 27.93 | 30.69 | 33.15 | 49.83 | 58.96 | 69.14 | 90.01 | 98.00 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
3.33 | 3.87 | 4.80 | 5.14 | 5.68 | 7.74 | 9.98 | 11.65 | 13.98 | 21.22 | 29.35 | 32.18 | 35.36 | 38.19 | 57.41 | 67.93 | 79.66 | 103.70 | 112.91 | ||
| ৪৫৬৬ZY-২৪ভি-৫০০০আর | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
735.3 | 632.9 | 510.2 | 476.2 | 431.0 | 268.8 | 208.3 | 178.6 | 148.8 | 83.3 | 60.2 | 54.9 | 50.0 | 46.3 | 26.2 | 22.1 | 18.9 | 14.5 | 13.2 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
588.2 | 506.3 | 408.2 | 381.0 | 344.8 | 215.1 | 166.7 | 142.9 | 119.0 | 66.7 | 48.2 | 44.0 | 40.0 | 37.0 | 20.9 | 17.7 | 15.1 | 11.6 | 10.6 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.287 | 0.333 | 0.413 | 0.443 | 0.489 | 0.667 | 0.860 | 1.003 | 1.204 | 1.828 | 2.528 | 2.772 | 3.046 | 3.290 | 4.945 | 5.851 | 6.861 | 8.932 | 9.812 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
2.81 | 3.26 | 4.05 | 4.34 | 4.79 | 6.53 | 8.43 | 9.83 | 11.80 | 17.91 | 24.78 | 27.16 | 29.85 | 32.24 | 48.46 | 57.34 | 67.24 | 87.53 | 96.16 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
3.24 | 3.76 | 4.66 | 5.00 | 5.52 | 7.53 | 9.71 | 11.33 | 13.59 | 20.63 | 28.54 | 31.30 | 34.39 | 37.14 | 55.83 | 66.06 | 77.47 | 100.85 | 110.79 | ||

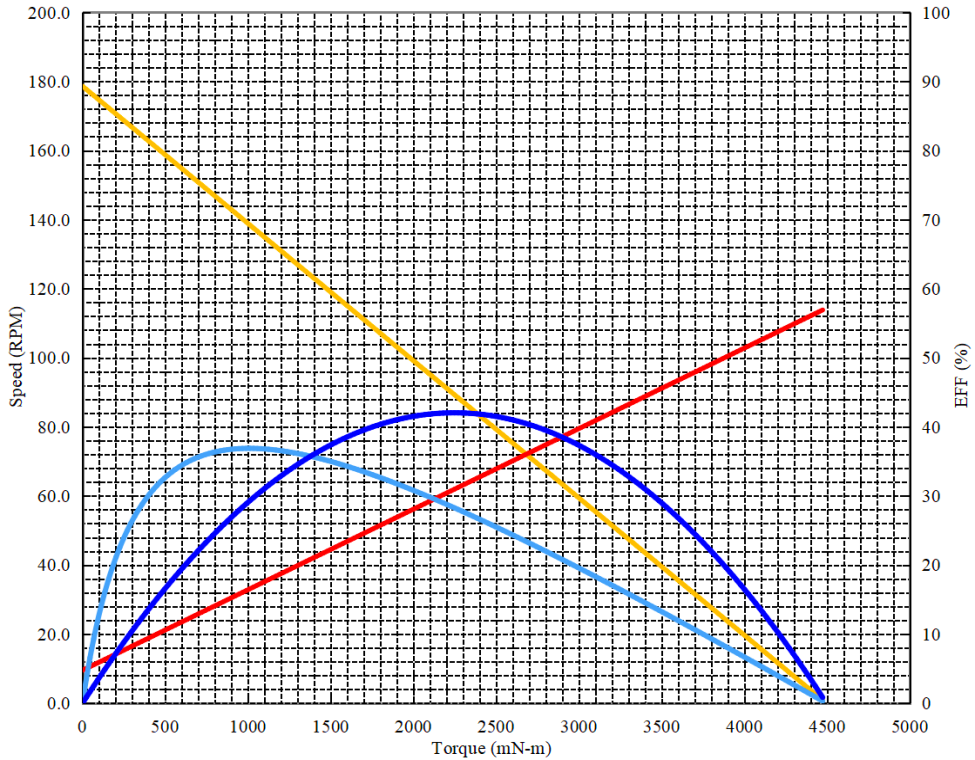

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | ৬০০০ ঘন্টা | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 3 | 50.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 12 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 33.6 | 20.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 178.6 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.95 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 4420.82 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 11.44 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 36.9 | % | |||||||||||||||||||
| টর্ক টর্ক : | 1006.9 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 138.6 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 3.30 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 14.61 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 21.016 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 2247.5 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 89.3 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 6.19 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Brake ব্রেক | 12ভোল্ট-24ভোল্ট | / | / | ||||||||||||||||||
| অপটিক এনকোডার আলোকীয় এনকোডার | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
