নির্মাতার 37mm 3V থেকে 12V উচ্চ টর্ক ব্রাশ কমিউটেশন কম RPM 20KGCM 1.5NM 100RPM মিনি ডিসি গিয়ার মোটর ce rohs সঙ্গে
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 2 Nm | 3 ওয়াট | |||||||||||||||||||
| 3324ZY মাইক্রো ব্রাশড ডি সি মোটর সাথে স্পার গিয়ারবক্স | |||||||||||||||||||||
| TJZ37FH সিরিজ | |||||||||||||||||||||

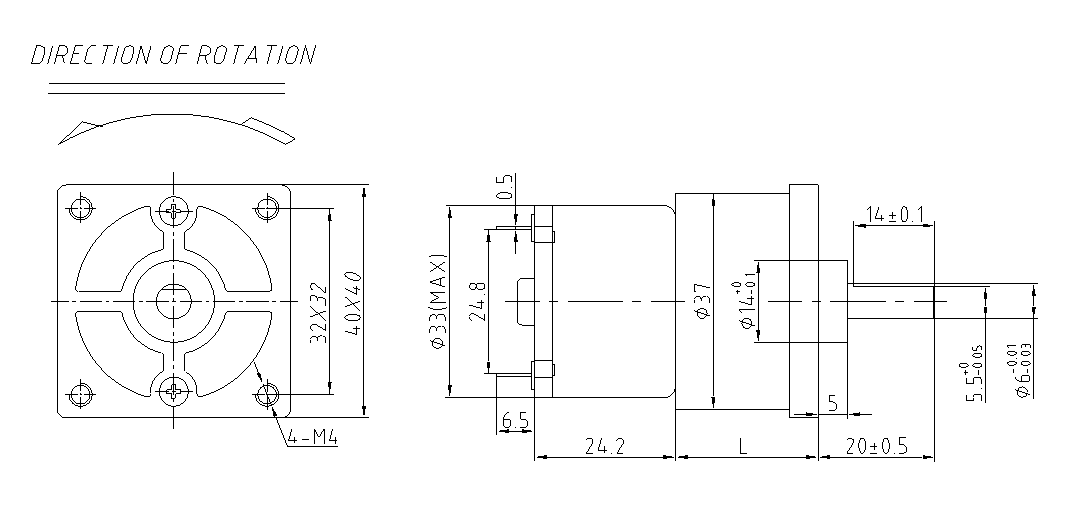

| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

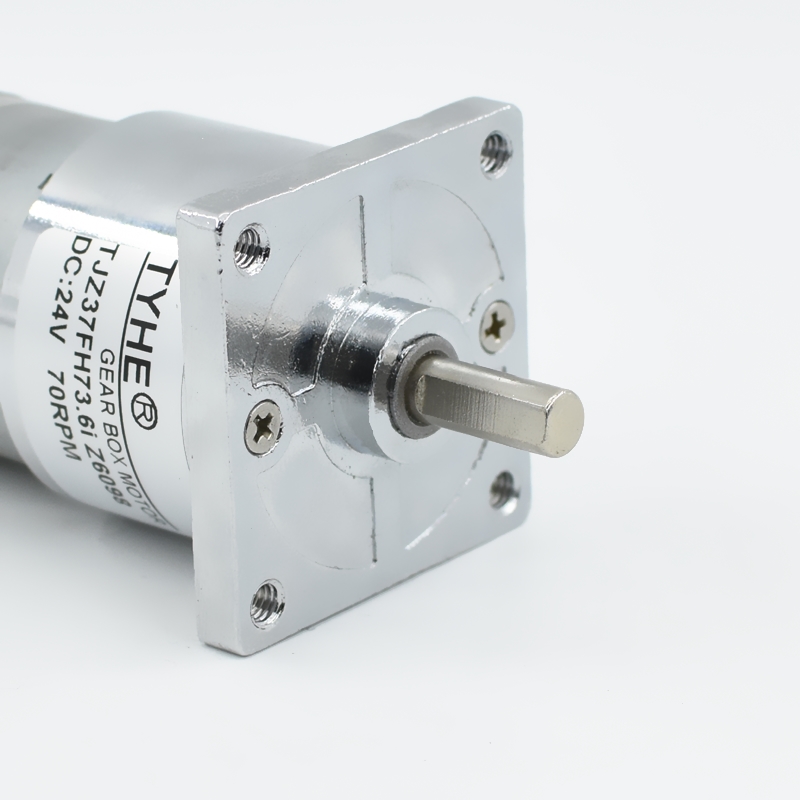

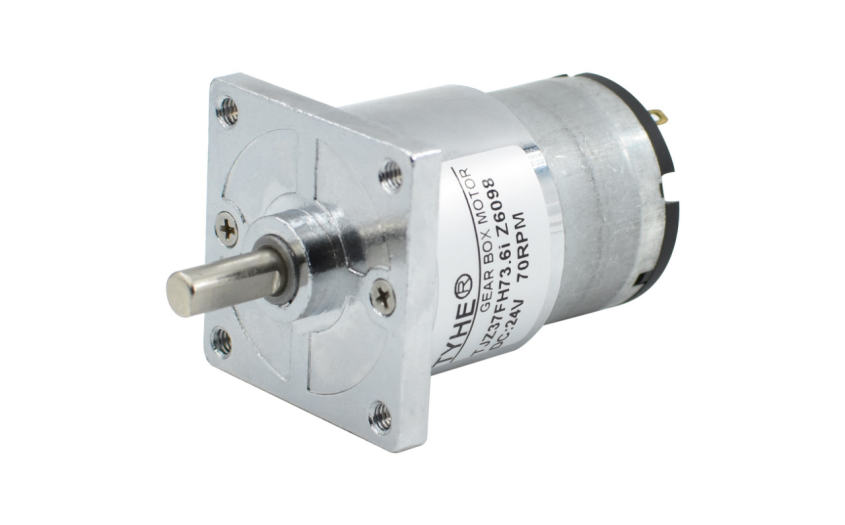

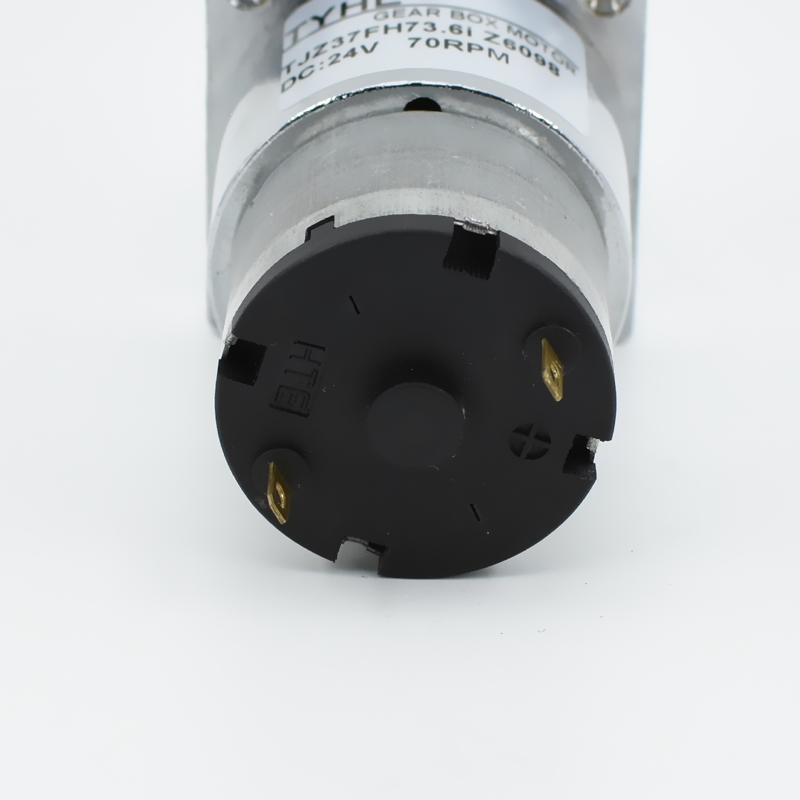

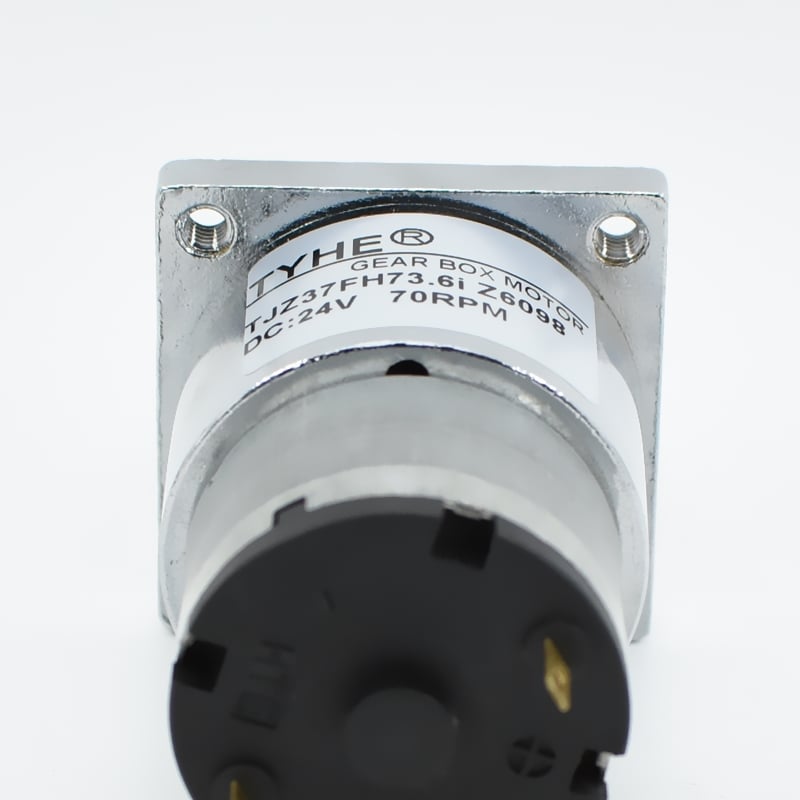

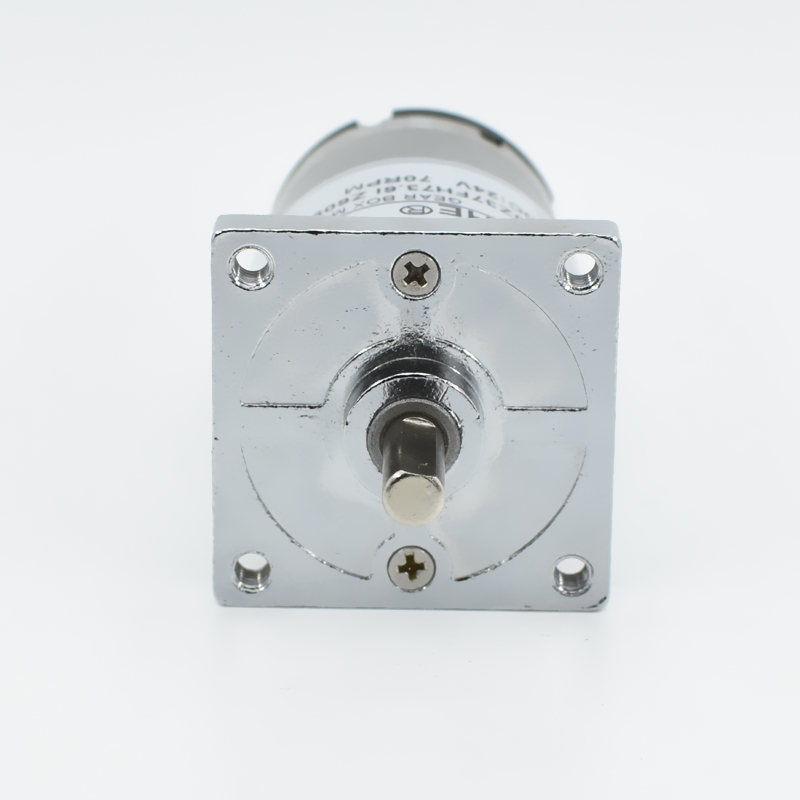

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | জিংক খাদ জিন্ক অ্যালোয় | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | পাউডার মেটালার্জি & স্টিল পাউডার মেটালার্জি এবং স্টিল গিয়ার | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | অয়েল ব্যারিং তেলযুক্ত ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤10000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤1kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤0.7kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤10kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤40dB | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| 3324ZY | 12 | 5000 | 32 | 4000 | 0.12 | 2.12 | 0.89 | 64.07 | 6.36 | 0.81 | |||||||||||
| 3324ZY | 24 | 7300 | 26 | 5840 | 0.09 | 2.23 | 1.36 | 64.45 | 6.69 | 0.59 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
6.9 | 8.4 | 13.5 | 16 | 19.3 | 24.4 | 37 | 45 | 73.6 | 95 | 105 | 172 | 244 | 310 | 516 | 627 | 1093 | 1328 | 1613 | ||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
22.5 | 22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
দক্ষতা কার্যকারিতা (%) |
0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| 3324ZY-12V-5000R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
724.6 | 595.2 | 370.4 | 312.5 | 259.1 | 204.9 | 135.1 | 111.1 | 67.9 | 52.6 | 47.6 | 29.1 | 20.5 | 16.1 | 9.7 | 8.0 | 4.6 | 3.8 | 3.1 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
579.7 | 476.2 | 296.3 | 250.0 | 207.3 | 163.9 | 108.1 | 88.9 | 54.3 | 42.1 | 38.1 | 23.3 | 16.4 | 12.9 | 7.8 | 6.4 | 3.7 | 3.0 | 2.5 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.011 | 0.011 | 0.018 | 0.021 | 0.021 | 0.027 | 0.041 | 0.042 | 0.069 | 0.089 | 0.084 | 0.138 | 0.195 | 0.211 | 0.351 | 0.426 | 0.631 | 0.767 | 0.932 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
0.10 | 0.11 | 0.17 | 0.20 | 0.21 | 0.26 | 0.40 | 0.41 | 0.68 | 0.88 | 0.82 | 1.35 | 1.91 | 2.06 | 3.44 | 4.18 | 6.19 | 7.52 | 9.13 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
0.12 | 0.12 | 0.20 | 0.24 | 0.24 | 0.30 | 0.46 | 0.48 | 0.78 | 1.01 | 0.95 | 1.55 | 2.20 | 2.38 | 3.96 | 4.81 | 7.13 | 8.66 | 10.52 | ||
| 3324ZY-24V-7300R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
1058.0 | 869.0 | 540.7 | 456.3 | 378.2 | 299.2 | 197.3 | 162.2 | 99.2 | 76.8 | 69.5 | 42.4 | 29.9 | 23.5 | 14.1 | 11.6 | 6.7 | 5.5 | 4.5 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
846.4 | 695.2 | 432.6 | 365.0 | 302.6 | 239.3 | 157.8 | 129.8 | 79.3 | 61.5 | 55.6 | 34.0 | 23.9 | 18.8 | 11.3 | 9.3 | 5.3 | 4.4 | 3.6 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.011 | 0.012 | 0.018 | 0.022 | 0.022 | 0.028 | 0.043 | 0.045 | 0.073 | 0.094 | 0.088 | 0.145 | 0.205 | 0.222 | 0.369 | 0.448 | 0.664 | 0.807 | 0.980 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
0.11 | 0.11 | 0.18 | 0.21 | 0.22 | 0.28 | 0.42 | 0.44 | 0.71 | 0.92 | 0.87 | 1.42 | 2.01 | 2.17 | 3.62 | 4.39 | 6.51 | 7.91 | 9.61 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
0.13 | 0.13 | 0.21 | 0.25 | 0.25 | 0.32 | 0.49 | 0.50 | 0.82 | 1.06 | 1.00 | 1.63 | 2.32 | 2.50 | 4.16 | 5.06 | 7.50 | 9.11 | 11.07 | ||

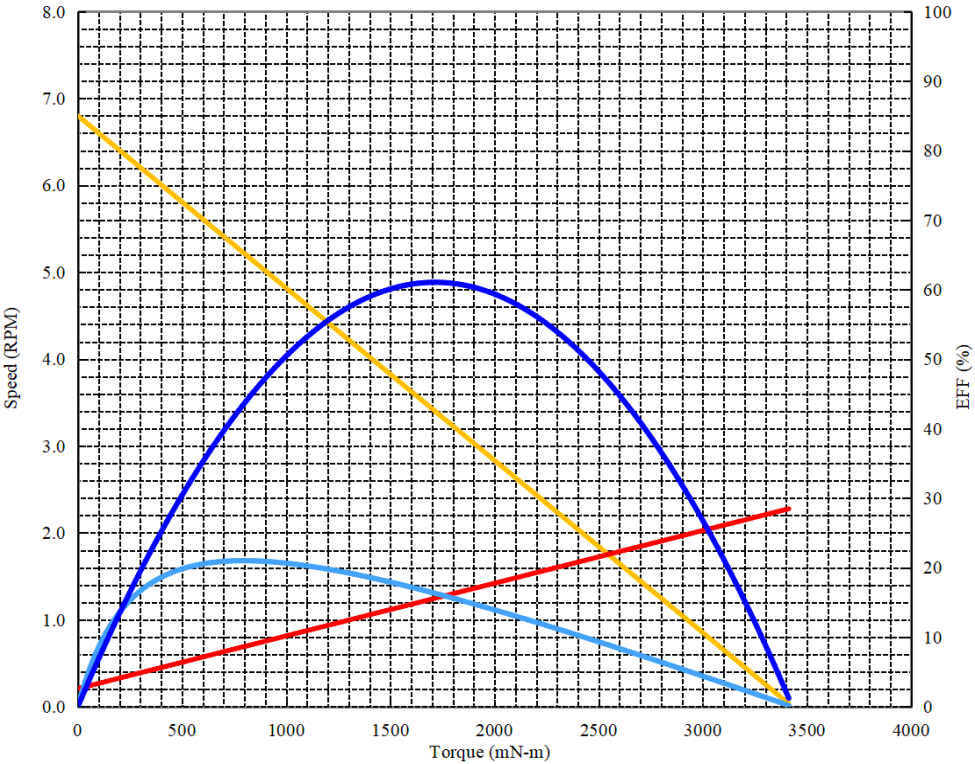

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | 7300RPM | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 8 | 1.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 24 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 1093 | 1.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 6.8 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.03 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 3381.52 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.29 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 21.0 | % | |||||||||||||||||||
| টর্ক টর্ক : | 794.5 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 5.2 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.09 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 0.43 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 0.610 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 1714.7 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 3.4 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.16 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
