কাস্টমাইজড ভাল দাম 45mm গিয়ার বক্স 24 ভোল্ট 12v 150 kgcm 1 rpm ঘড়ি বুদ্ধিমান ডিসি প্ল্যানেটারি ধাতু গিয়ার মোটর ব্রেক সঙ্গে
| ডিসি প্ল্যানেটারি গিয়ার মোটর ডি সি মোটর গ্রেডিয়াল প্লানেটারি গিয়ারবক্স | 10 Nm | 40 ওয়াট | |||||||||||||||||||
| 4566ZY মাইক্রো ব্রাশড ডিসি মোটর সাথে প্ল্যানেটারি গিয়ারবক্স | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| এনকোডার এবং ব্রেক | |||||||||||||||||||||
| এনকোডার এবং ব্রেক সহ জোড়া | |||||||||||||||||||||
| TJX45RN সিরিজ | |||||||||||||||||||||
| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

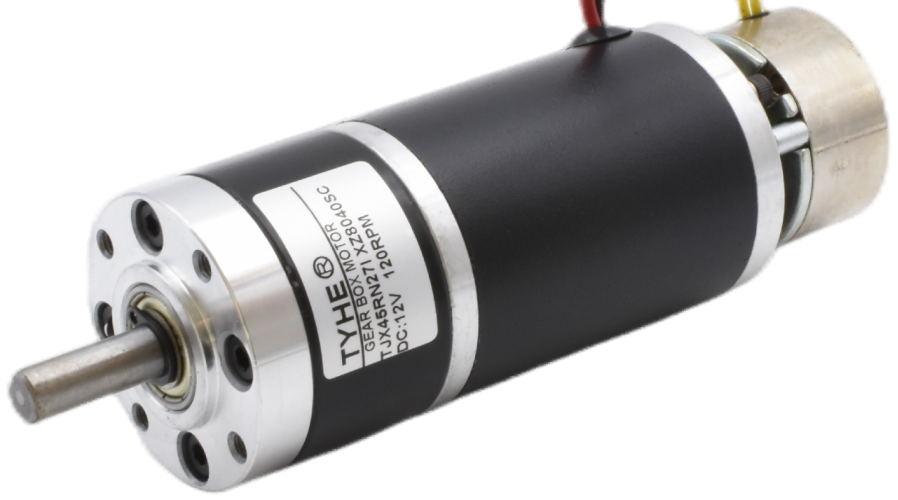

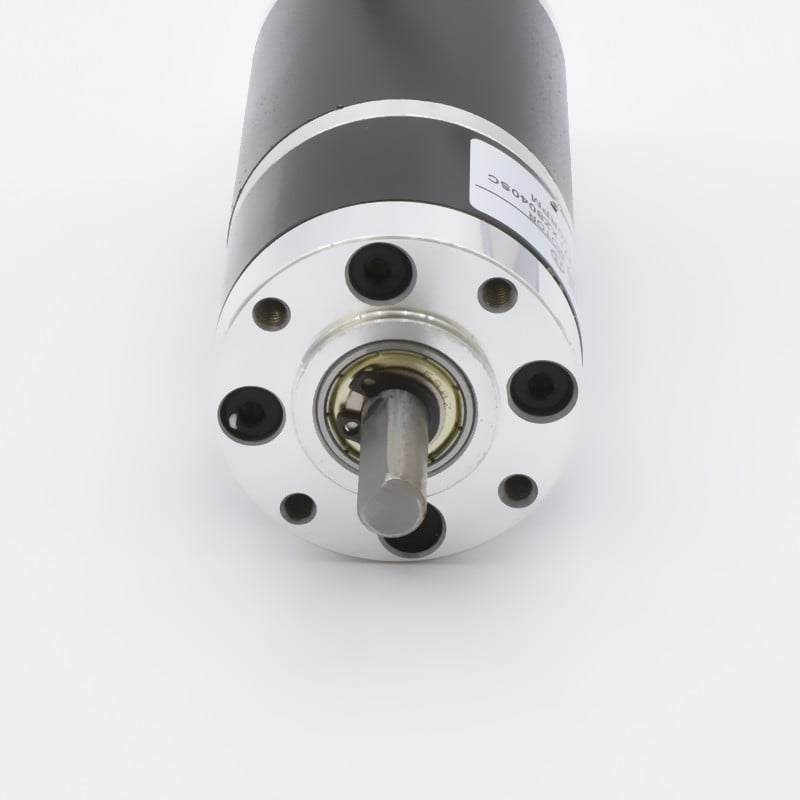

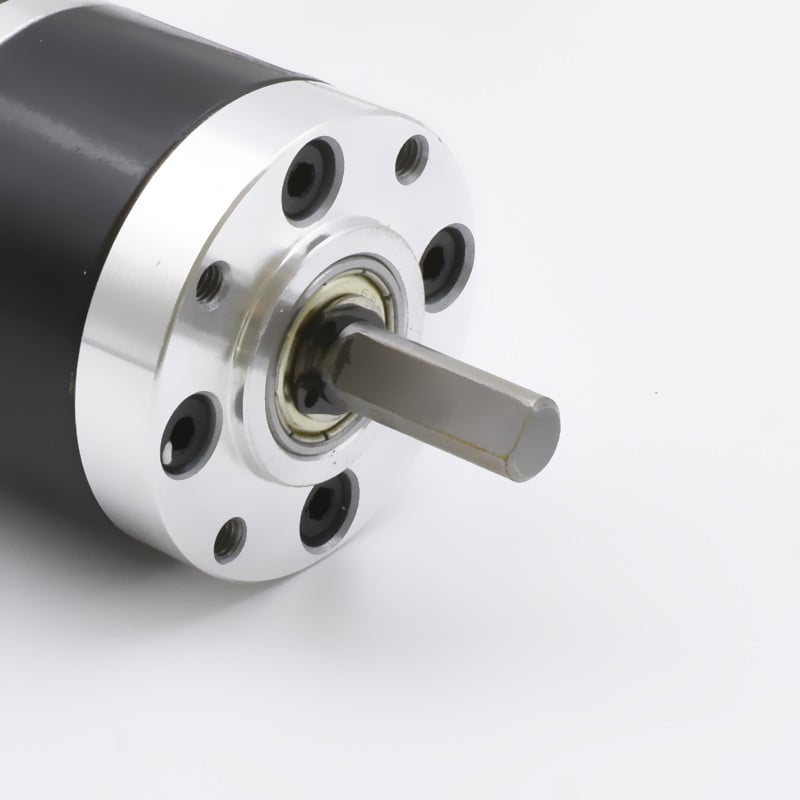

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | জিংক খাদ জিন্ক অ্যালোয় | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | আয়রন এবং প্লাস্টিক আয়রন, প্লাস্টিক দন্ত | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | বল বিয়ারিং বল ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤8000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤15kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤8kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤25kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.4mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤65ডিবি | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| 4566ZY | 12 | 5000 | 610 | 4000 | 2.19 | 41.53 | 17.39 | 66.32 | 124.59 | 15.25 | |||||||||||
| 4566ZY | 24 | 6000 | 385 | 4800 | 1.30 | 41.00 | 20.61 | 65.96 | 123.00 | 8.69 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
29.7 | 29.7 | 39.4 | 39.4 | 39.4 | 49.1 | 49.1 | 49.1 | 49.1 | 60.3 | 60.3 | 60.3 | 60.3 | 60.3 | 71.5 | 71.5 | 71.5 | 71.5 | 71.5 | ||
|
দক্ষতা কার্যকারিতা (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| ৪৫৬৬ZY-১২ভি-৫০০০আর | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.131 | 0.184 | 0.411 | 0.576 | 0.807 | 1.301 | 1.811 | 2.550 | 3.545 | 4.097 | 5.723 | 8.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.28 | 1.80 | 4.03 | 5.65 | 7.91 | 12.75 | 17.75 | 24.99 | 34.74 | 40.15 | 56.09 | 78.40 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
1.47 | 2.07 | 4.64 | 6.50 | 9.11 | 14.69 | 20.45 | 28.80 | 40.03 | 46.26 | 64.62 | 90.32 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | ||
| ৪৫৬৬ZY-২৪ভি-৬০০০আর | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
1621.6 | 1153.8 | 438.0 | 312.5 | 223.0 | 117.6 | 84.5 | 60.0 | 43.2 | 31.7 | 22.7 | 16.3 | 11.7 | 8.3 | 6.1 | 4.4 | 3.1 | 2.2 | 1.6 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
1297.3 | 923.1 | 350.4 | 250.0 | 178.4 | 94.1 | 67.6 | 48.0 | 34.5 | 25.4 | 18.2 | 13.0 | 9.4 | 6.7 | 4.9 | 3.5 | 2.5 | 1.8 | 1.3 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.129 | 0.181 | 0.406 | 0.569 | 0.797 | 1.284 | 1.788 | 2.518 | 3.500 | 4.045 | 5.650 | 7.897 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.26 | 1.78 | 3.98 | 5.57 | 7.81 | 12.58 | 17.52 | 24.68 | 34.30 | 39.64 | 55.37 | 77.39 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
1.46 | 2.05 | 4.58 | 6.42 | 9.00 | 14.50 | 20.18 | 28.43 | 39.52 | 45.67 | 63.80 | 89.17 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | ||

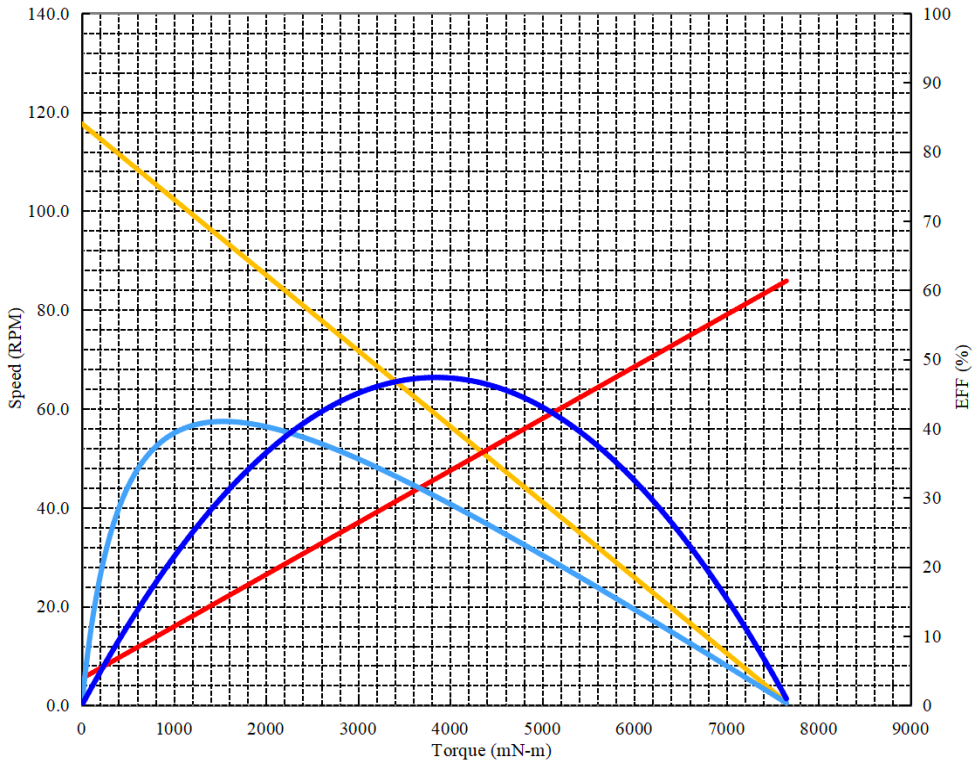

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | ৬০০০ ঘন্টা | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 3 | 50.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 24 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 51 | 10.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 117.7 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.39 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 7535.28 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 6.16 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 41.0 | % | |||||||||||||||||||
| টর্ক টর্ক : | 1537.8 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 94.1 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 1.54 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 15.16 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 23.681 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 3844.5 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 58.8 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 3.27 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 13ppr | A&B | ||||||||||||||||||

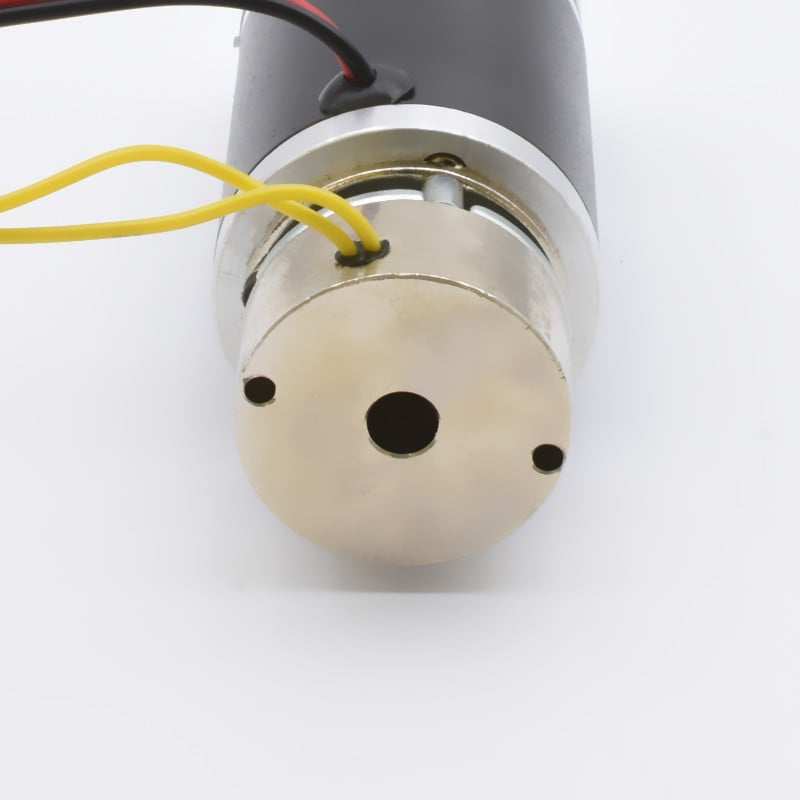

| φ37-Brake ব্রেক | 12ভোল্ট-24ভোল্ট | / | / | ||||||||||||||||||
| অপটিক এনকোডার আলোকীয় এনকোডার | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
