উচ্চ মানের 42mm গিয়ারবক্স 12v 24v উচ্চ টর্ক 3nm 50kg.cm 20w 30rpm 15rpm PMDC micro dc গিয়ার মোটর ce rohs সঙ্গে
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | ২.৫ এনএম | 20 ওয়াট | |||||||||||||||||||
| RS555 মাইক্রো ব্রাশড ডি সি মোটর সাথে গিয়ারবক্স | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| হল সেন্সর এনকোডার | |||||||||||||||||||||
| চুম্বকीয় এনকোডার সাথে যোগ করা যেতে পারে | |||||||||||||||||||||
| TJZ42FG সিরিজ | |||||||||||||||||||||

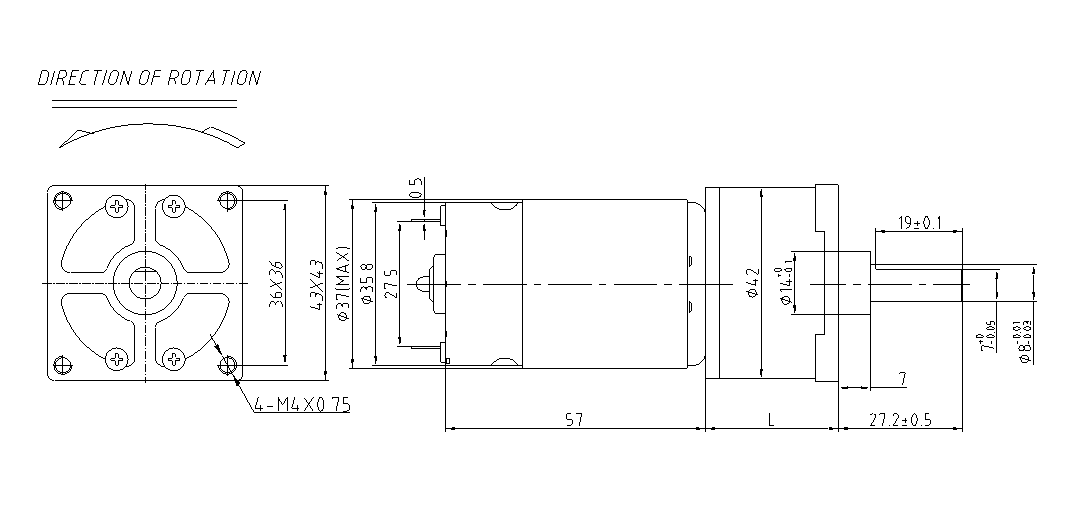

| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

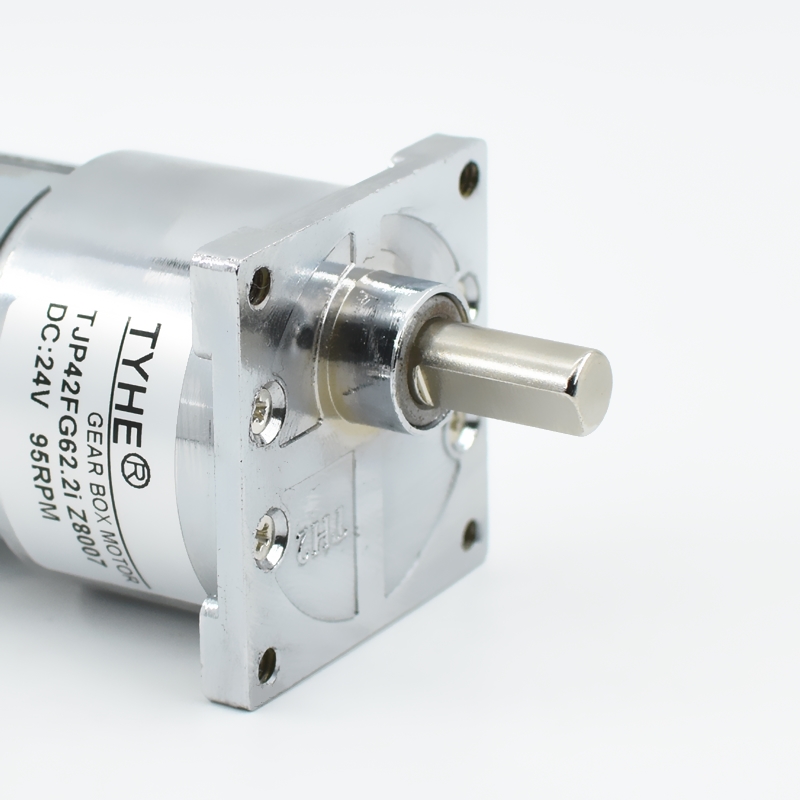

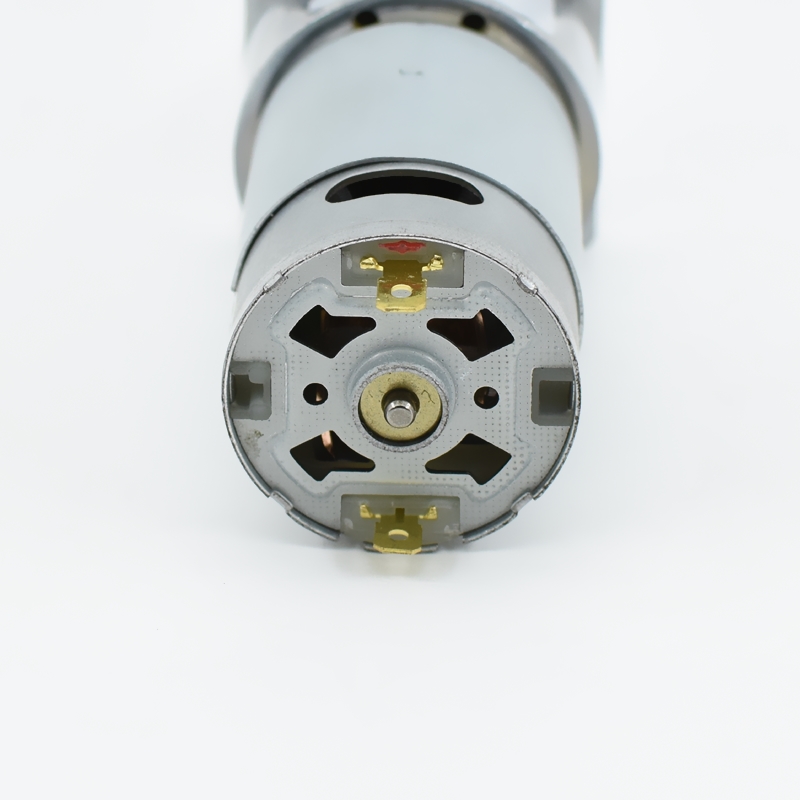

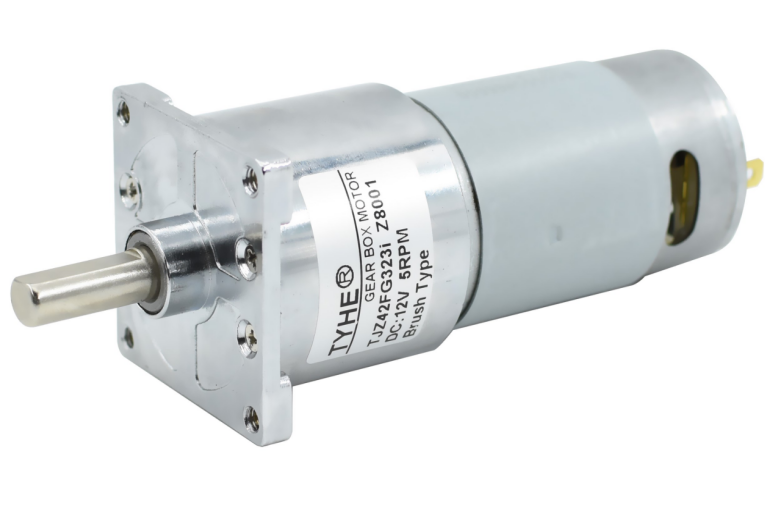

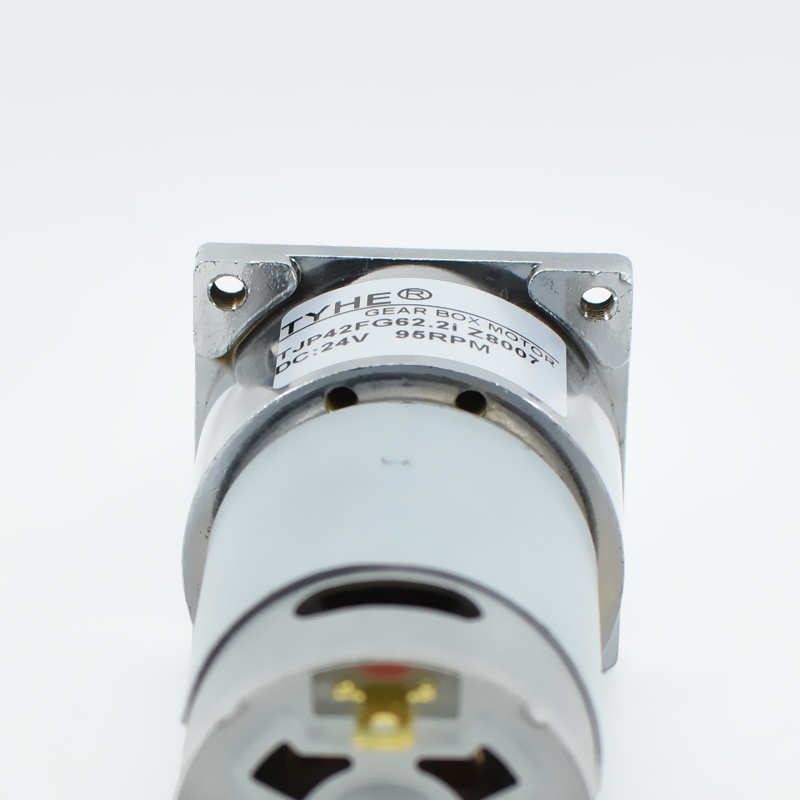

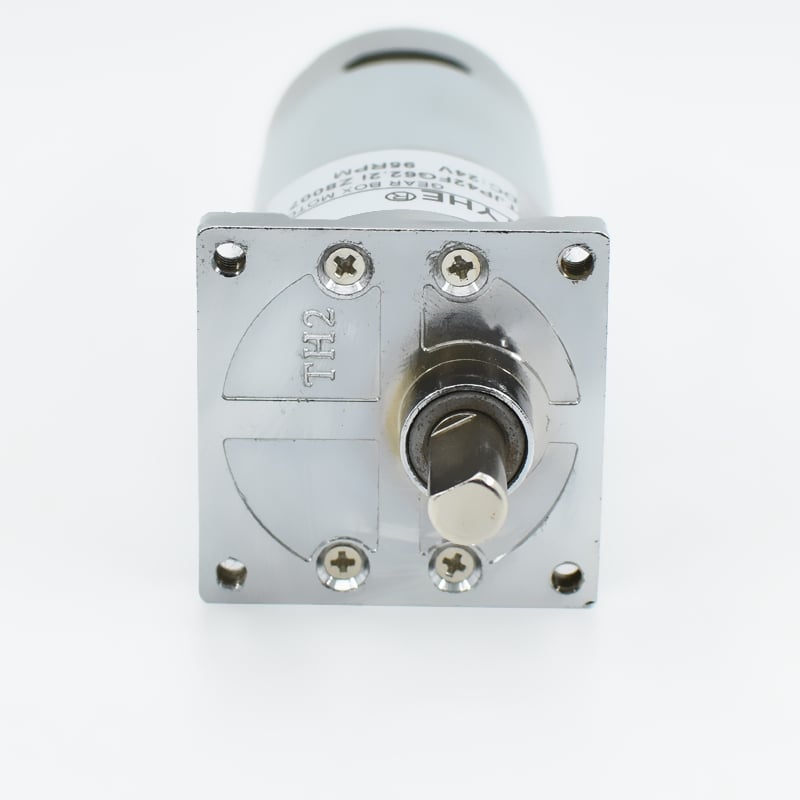

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | জিংক খাদ জিন্ক অ্যালোয় | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | পাউডার মেটালার্জি & স্টিল পাউডার মেটালার্জি এবং স্টিল গিয়ার | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | অয়েল ব্যারিং তেলযুক্ত ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤10000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤2.5kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤১.৫কেজিf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤15kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤60dB | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| RS555 | 12 | 5700 | 310 | 4560 | 1.26 | 20.56 | 9.82 | 65.01 | 61.68 | 9.52 | |||||||||||
| RS555 | 24 | 7600 | 220 | 6080 | 0.91 | 21.35 | 13.59 | 62.12 | 64.05 | 6.98 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
3.1 | 4.8 | 6.1 | 8.3 | 10.3 | 12.8 | 16.4 | 18.2 | 27.4 | 34.2 | 43.8 | 59.3 | 73 | 91.2 | 120 | 158 | 195 | 243 | 323 | ||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | ||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 29.5 | 29.5 | 29.5 | 29.5 | 32.7 | 32.7 | 32.7 | 32.7 | ||
|
দক্ষতা কার্যকারিতা (%) |
0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | ||
| RS555-12V-5700R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
1838.7 | 1187.5 | 934.4 | 686.7 | 553.4 | 445.3 | 347.6 | 313.2 | 208.0 | 166.7 | 130.1 | 96.1 | 78.1 | 62.5 | 47.5 | 36.1 | 29.2 | 23.5 | 17.6 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
1471.0 | 950.0 | 747.5 | 549.4 | 442.7 | 356.3 | 278.0 | 250.5 | 166.4 | 133.3 | 104.1 | 76.9 | 62.5 | 50.0 | 38.0 | 28.9 | 23.4 | 18.8 | 14.1 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.046 | 0.071 | 0.091 | 0.105 | 0.130 | 0.162 | 0.207 | 0.195 | 0.294 | 0.367 | 0.470 | 0.541 | 0.666 | 0.832 | 1.095 | 1.225 | 1.512 | 1.884 | 2.500 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
0.45 | 0.70 | 0.89 | 1.03 | 1.27 | 1.58 | 2.03 | 1.91 | 2.88 | 3.60 | 4.61 | 5.30 | 6.53 | 8.15 | 10.73 | 12.01 | 14.82 | 18.47 | 24.50 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
0.52 | 0.81 | 1.02 | 1.18 | 1.47 | 1.82 | 2.34 | 2.21 | 3.32 | 4.14 | 5.31 | 6.11 | 7.52 | 9.39 | 12.36 | 13.83 | 17.07 | 21.27 | 28.23 | ||
| RS555-24V-7600R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
2451.6 | 1583.3 | 1245.9 | 915.7 | 737.9 | 593.8 | 463.4 | 417.6 | 277.4 | 222.2 | 173.5 | 128.2 | 104.1 | 83.3 | 63.3 | 48.1 | 39.0 | 31.3 | 23.5 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
1961.3 | 1266.7 | 996.7 | 732.5 | 590.3 | 475.0 | 370.7 | 334.1 | 221.9 | 177.8 | 138.8 | 102.5 | 83.3 | 66.7 | 50.7 | 38.5 | 31.2 | 25.0 | 18.8 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.048 | 0.074 | 0.094 | 0.109 | 0.135 | 0.168 | 0.215 | 0.203 | 0.305 | 0.381 | 0.488 | 0.562 | 0.692 | 0.864 | 1.137 | 1.272 | 1.570 | 1.957 | 2.500 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
0.47 | 0.73 | 0.92 | 1.07 | 1.32 | 1.64 | 2.11 | 1.99 | 2.99 | 3.74 | 4.78 | 5.51 | 6.78 | 8.47 | 11.14 | 12.47 | 15.39 | 19.18 | 24.50 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
0.54 | 0.84 | 1.06 | 1.23 | 1.52 | 1.89 | 2.43 | 2.29 | 3.45 | 4.30 | 5.51 | 6.34 | 7.81 | 9.75 | 12.84 | 14.36 | 17.73 | 22.09 | 28.23 | ||

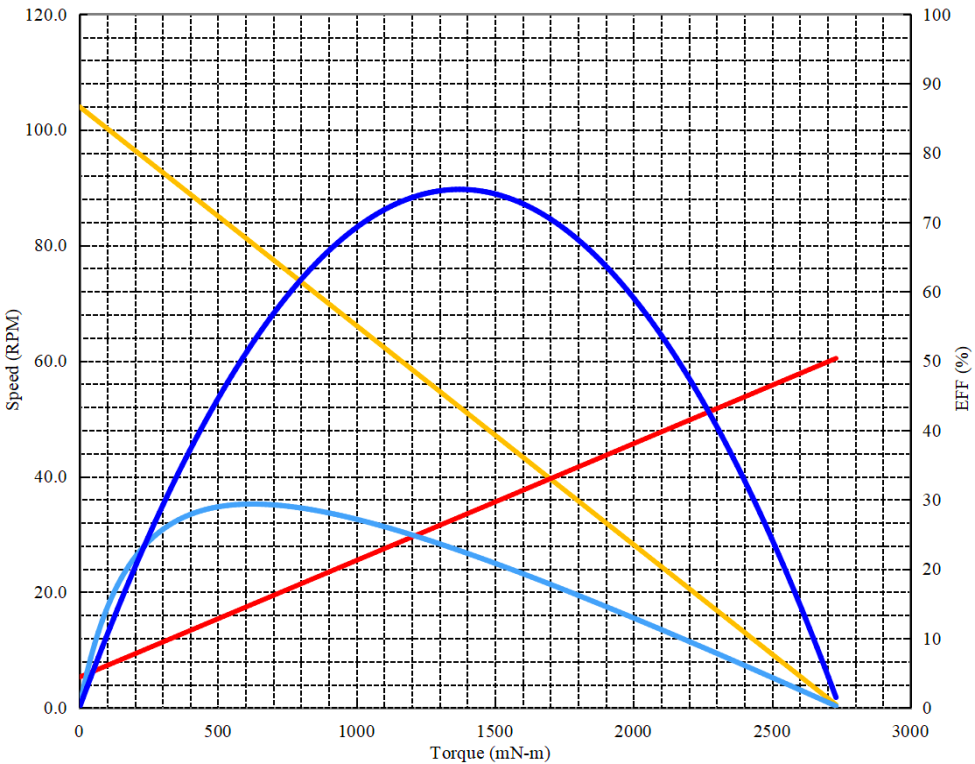

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | 7600RPM | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 5 | 10.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 24 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 73 | 5.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 104.0 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.22 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 2702.37 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 2.53 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 29.4 | % | |||||||||||||||||||
| টর্ক টর্ক : | 625.0 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 80.3 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.75 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 5.26 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 7.473 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 1372.4 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 52.0 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 1.38 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 12ppr | A&B | ||||||||||||||||||
