শব্দহীন ছোট 37mm গিয়ারবক্স উচ্চ টর্ক 50rpm 12v 24v 12v24v 30w 20 ওয়াট 25 ওয়াট 20kg লোড ব্রাশড ডিসি গিয়ার মোটর সাথে Ce Rohs
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 2 Nm | 25 ওয়াট | |||||||||||||||||||
| ৩৮৭৯ZY মাইক্রো ব্রাশডি ডিসি মোটর সঙ্গে স্পার গিয়ারবক্স | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| এনকোডার এবং ব্রেক | |||||||||||||||||||||
| এনকোডার এবং ব্রেক সহ জোড়া | |||||||||||||||||||||
| TJP37ROO সিরিজ | |||||||||||||||||||||
| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

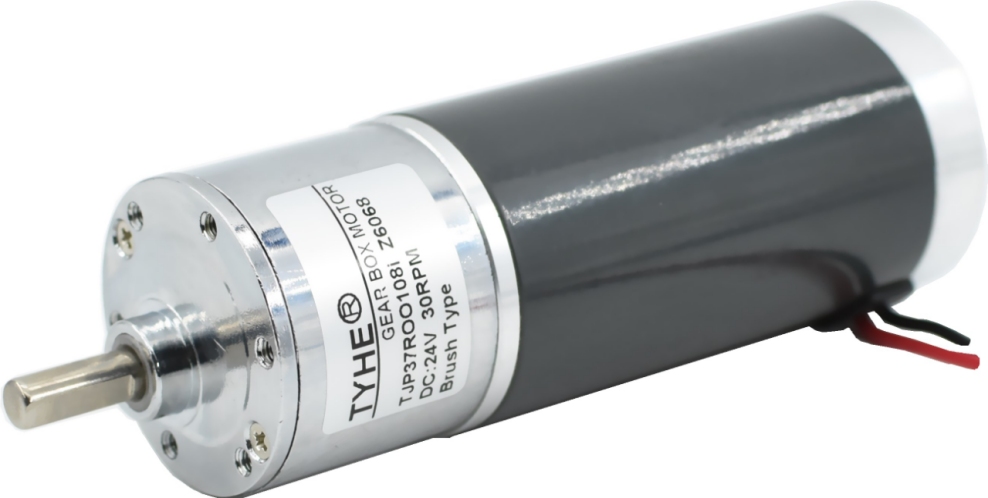

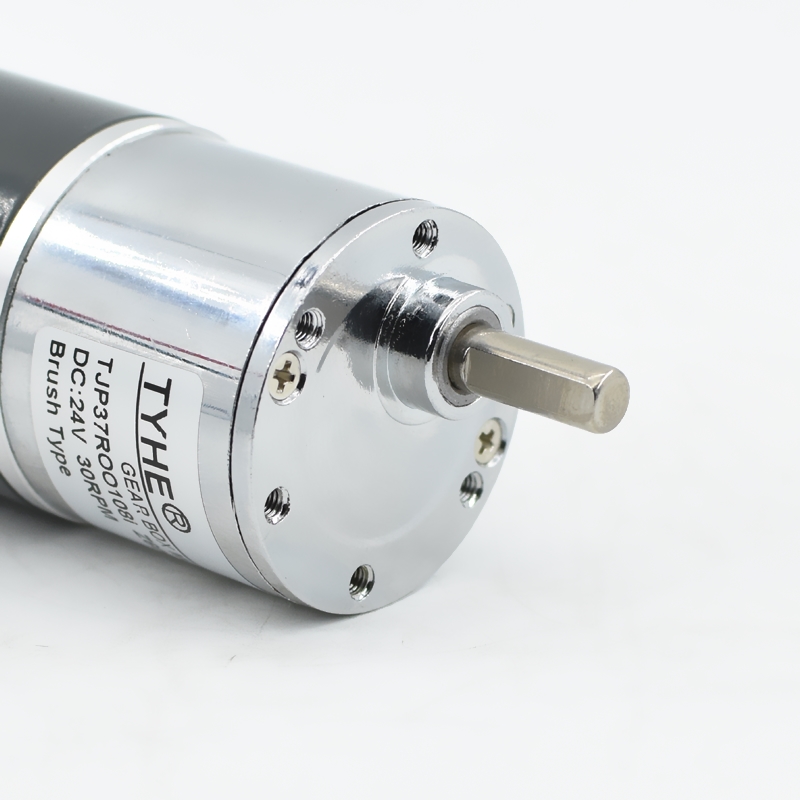

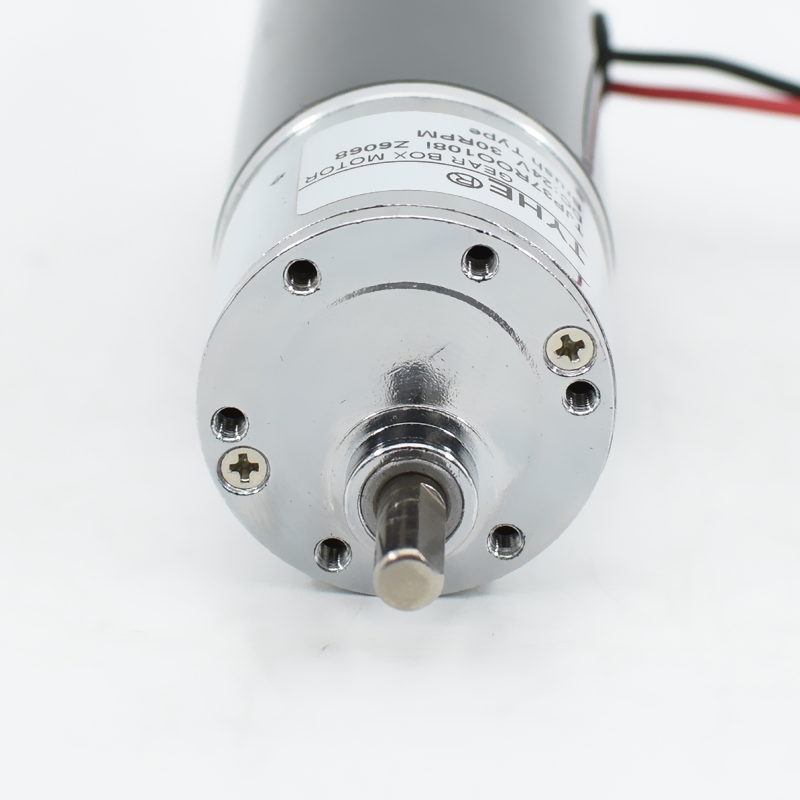

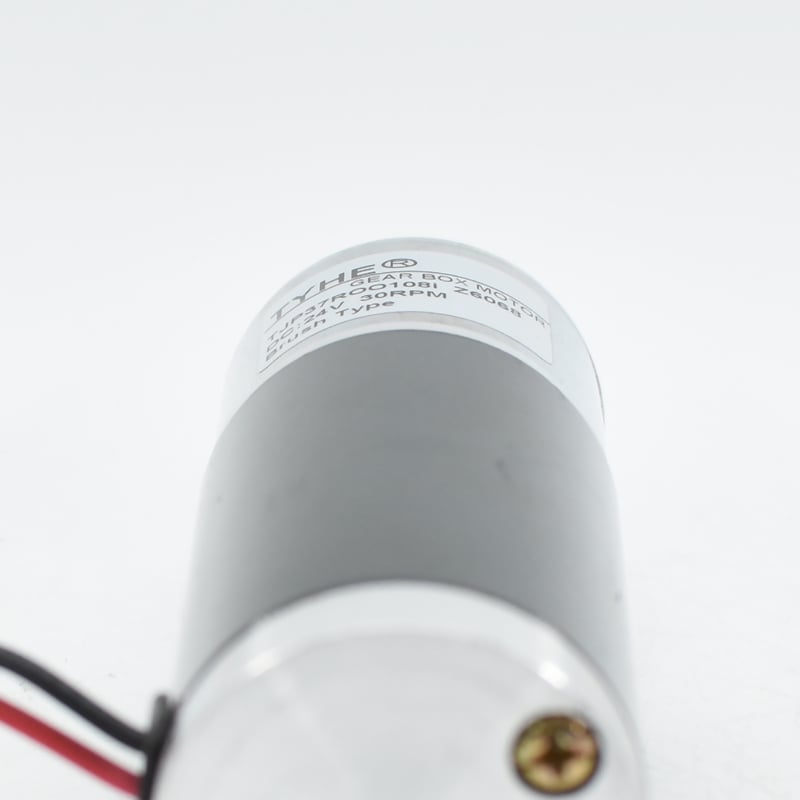

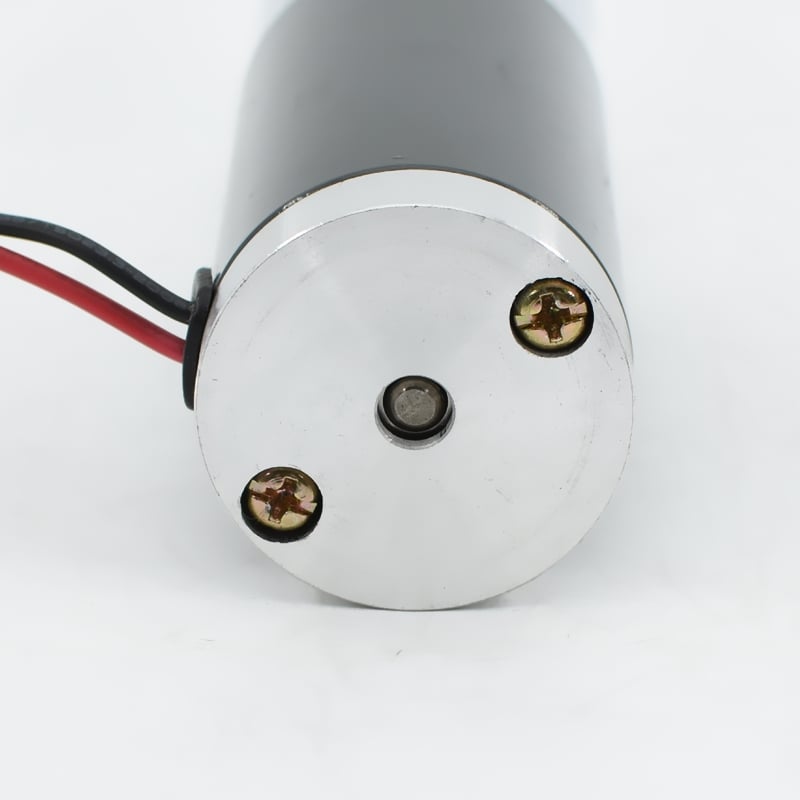

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | জিংক খাদ জিন্ক অ্যালোয় | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | পাউডার মেটালার্জি & স্টিল পাউডার মেটালার্জি এবং স্টিল গিয়ার | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | অয়েল ব্যারিং তেলযুক্ত ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤10000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤1kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤0.7kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤10kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤60dB | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| 3879ZY | 12 | 5000 | 400 | 4000 | 1.23 | 24.50 | 10.26 | 69.81 | 73.50 | 7.50 | |||||||||||
| 3879ZY | 24 | 4000 | 130 | 3200 | 0.53 | 26.80 | 8.98 | 70.82 | 80.40 | 4.00 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
9.3 | 11.8 | 17.4 | 21.8 | 27.5 | 40.4 | 73.4 | 89 | 103 | 136 | 171 | 194 | 277 | 305 | 422 | 513 | 586 | 712 | 784 | ||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | ||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | 35.5 | 35.5 | ||
|
দক্ষতা কার্যকারিতা (%) |
0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | ||
| 3879ZY-12ভি-5000আর | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
537.6 | 423.7 | 287.4 | 229.4 | 181.8 | 123.8 | 68.1 | 56.2 | 48.5 | 36.8 | 29.2 | 25.8 | 18.1 | 16.4 | 11.8 | 9.7 | 8.5 | 7.0 | 6.4 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
430.1 | 339.0 | 229.9 | 183.5 | 145.5 | 99.0 | 54.5 | 44.9 | 38.8 | 29.4 | 23.4 | 20.6 | 14.4 | 13.1 | 9.5 | 7.8 | 6.8 | 5.6 | 5.1 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.140 | 0.178 | 0.262 | 0.279 | 0.352 | 0.517 | 0.798 | 0.967 | 1.120 | 1.257 | 1.580 | 1.793 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.37 | 1.74 | 2.57 | 2.73 | 3.45 | 5.06 | 7.82 | 9.48 | 10.97 | 12.32 | 15.48 | 17.57 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
1.58 | 2.00 | 2.96 | 3.15 | 3.97 | 5.83 | 9.01 | 10.92 | 12.64 | 14.19 | 17.84 | 20.24 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||
| 3879ZY-24ভি-4000আর | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
430.1 | 339.0 | 229.9 | 183.5 | 145.5 | 99.0 | 54.5 | 44.9 | 38.8 | 29.4 | 23.4 | 20.6 | 14.4 | 13.1 | 9.5 | 7.8 | 6.8 | 5.6 | 5.1 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
344.1 | 271.2 | 183.9 | 146.8 | 116.4 | 79.2 | 43.6 | 36.0 | 31.1 | 23.5 | 18.7 | 16.5 | 11.6 | 10.5 | 7.6 | 6.2 | 5.5 | 4.5 | 4.1 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.153 | 0.194 | 0.286 | 0.305 | 0.385 | 0.565 | 0.873 | 1.058 | 1.225 | 1.375 | 1.728 | 1.961 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.50 | 1.90 | 2.81 | 2.99 | 3.77 | 5.54 | 8.55 | 10.37 | 12.00 | 13.47 | 16.94 | 19.22 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
1.73 | 2.19 | 3.23 | 3.44 | 4.34 | 6.38 | 9.85 | 11.95 | 13.83 | 15.52 | 19.52 | 22.14 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||

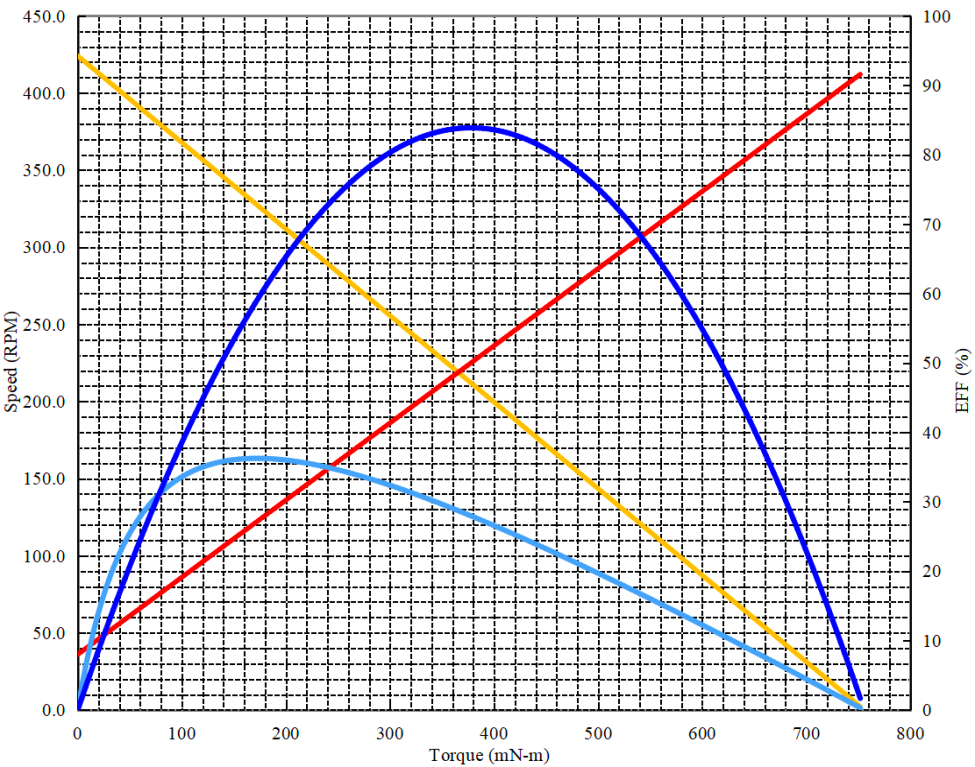

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | ৫০০০ ঘন্টা | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 3 | 10.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 12 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 11.8 | 5.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 424.0 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.40 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 743.83 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 4.60 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 36.2 | % | |||||||||||||||||||
| টর্ক টর্ক : | 172.1 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 327.4 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 1.36 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 5.90 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 8.387 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 377.8 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 212.0 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 2.50 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Brake ব্রেক | 12ভোল্ট-24ভোল্ট | / | / | ||||||||||||||||||
| অপটিক এনকোডার আলোকীয় এনকোডার | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
