ইউনিভার্সাল 37মিমি গিয়ার বক্স চীন প্রস্তুতকারক 12V 24V মাইক্রো 300 RPM থেকে 50RPM উচ্চ টর্ক কম লোড DC মোটর 10কেজি 18W CE ROHS
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 2 Nm | 25 ওয়াট | |||||||||||||||||||
| ৩৮৬৪ZY মাইক্রো ব্রাশডি ডিসি মোটর সঙ্গে স্পার গিয়ারবক্স | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| এনকোডার এবং ব্রেক | |||||||||||||||||||||
| এনকোডার এবং ব্রেক সহ জোড়া | |||||||||||||||||||||
| TJP37RO সিরিজ | |||||||||||||||||||||

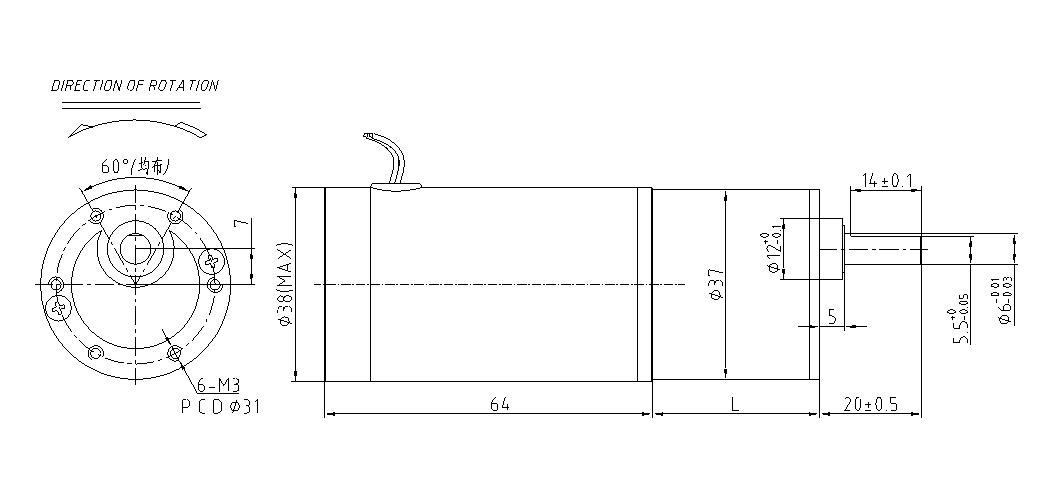

| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

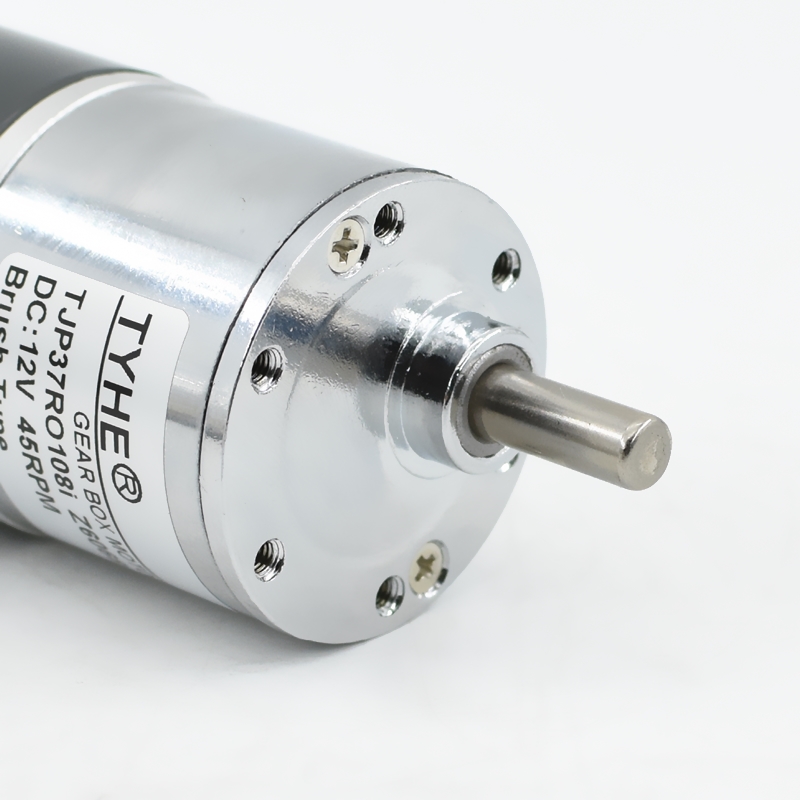

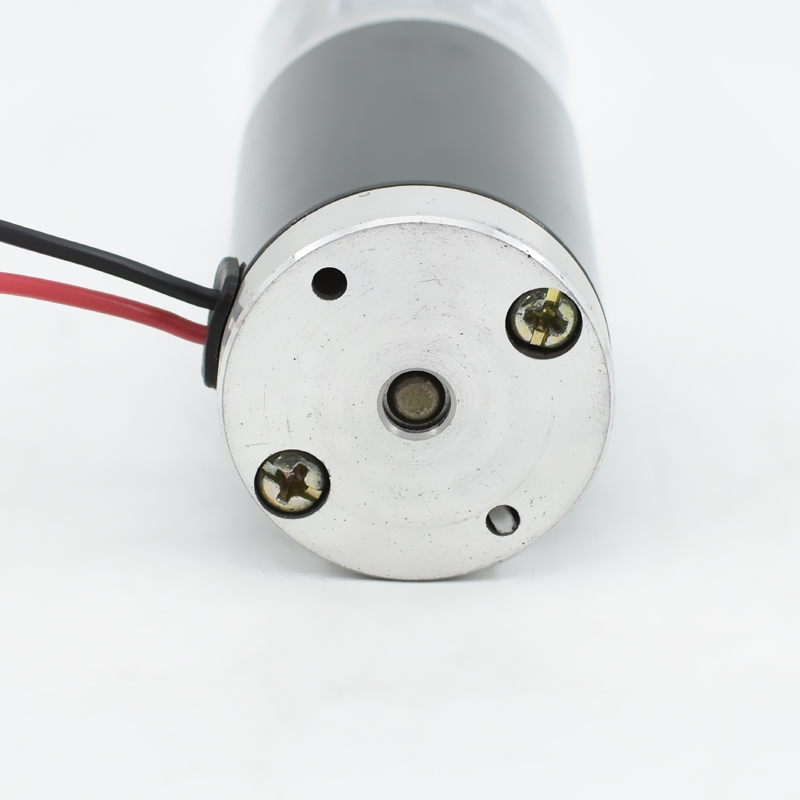

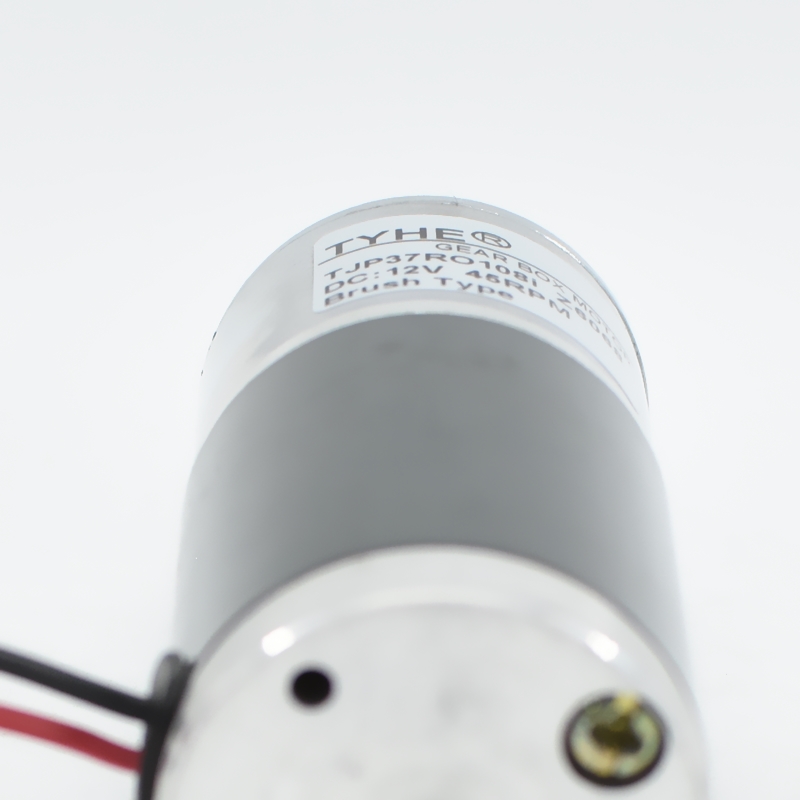

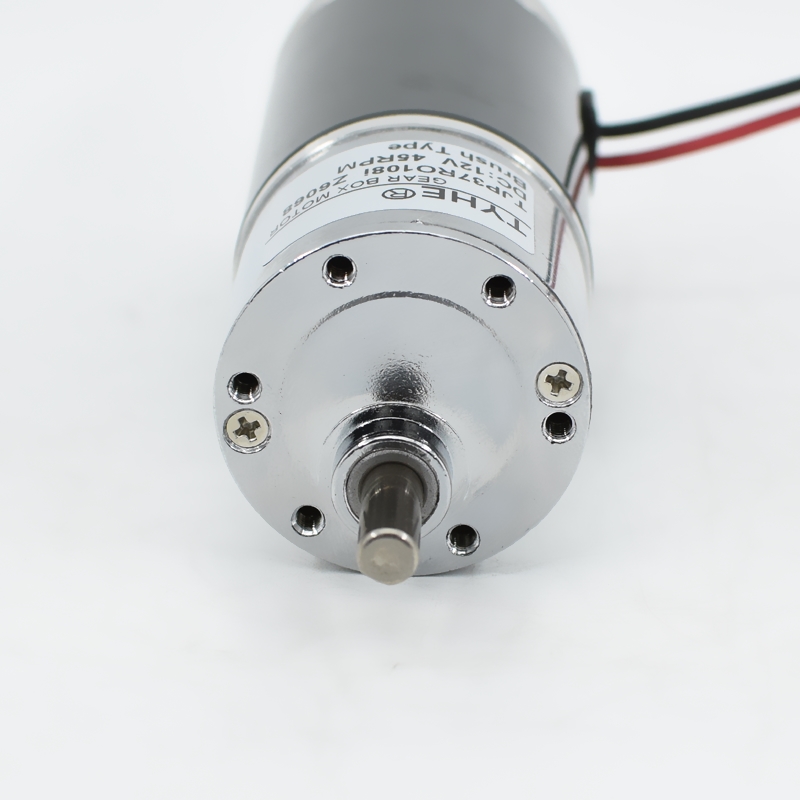

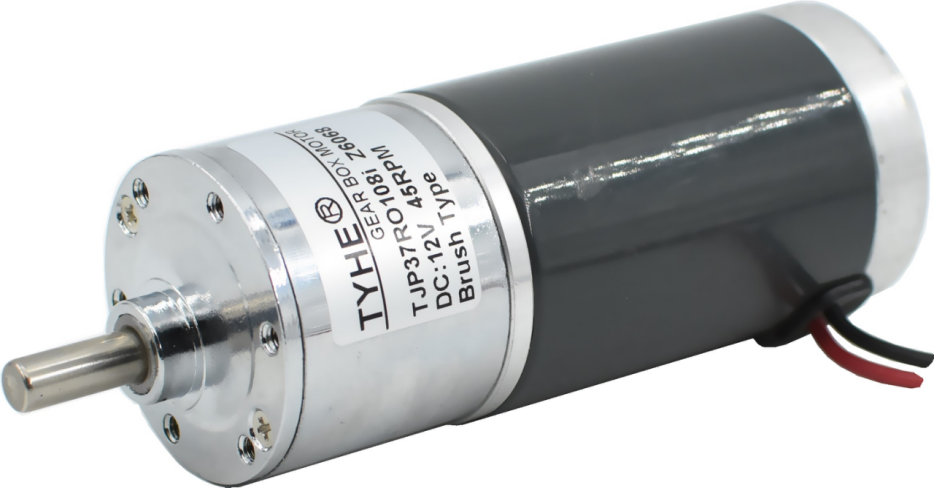

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | জিংক খাদ জিন্ক অ্যালোয় | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | পাউডার মেটালার্জি & স্টিল পাউডার মেটালার্জি এবং স্টিল গিয়ার | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | অয়েল ব্যারিং তেলযুক্ত ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤10000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤1kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤0.7kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤10kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤60dB | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
9.3 | 11.8 | 17.4 | 21.8 | 27.5 | 40.4 | 73.4 | 89 | 103 | 136 | 171 | 194 | 277 | 305 | 422 | 513 | 586 | 712 | 784 | ||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | ||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | 35.5 | 35.5 | ||
|
দক্ষতা কার্যকারিতা (%) |
0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | ||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
537.6 | 423.7 | 287.4 | 229.4 | 181.8 | 123.8 | 68.1 | 56.2 | 48.5 | 36.8 | 29.2 | 25.8 | 18.1 | 16.4 | 11.8 | 9.7 | 8.5 | 7.0 | 6.4 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
430.1 | 339.0 | 229.9 | 183.5 | 145.5 | 99.0 | 54.5 | 44.9 | 38.8 | 29.4 | 23.4 | 20.6 | 14.4 | 13.1 | 9.5 | 7.8 | 6.8 | 5.6 | 5.1 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.113 | 0.143 | 0.211 | 0.224 | 0.283 | 0.415 | 0.642 | 0.778 | 0.900 | 1.010 | 1.271 | 1.441 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.10 | 1.40 | 2.06 | 2.20 | 2.77 | 4.07 | 6.29 | 7.62 | 8.82 | 9.90 | 12.45 | 14.13 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
1.27 | 1.61 | 2.38 | 2.53 | 3.19 | 4.69 | 7.24 | 8.78 | 10.17 | 11.41 | 14.35 | 16.27 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
645.2 | 508.5 | 344.8 | 275.2 | 218.2 | 148.5 | 81.7 | 67.4 | 58.3 | 44.1 | 35.1 | 30.9 | 21.7 | 19.7 | 14.2 | 11.7 | 10.2 | 8.4 | 7.7 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
516.1 | 406.8 | 275.9 | 220.2 | 174.5 | 118.8 | 65.4 | 53.9 | 46.6 | 35.3 | 28.1 | 24.7 | 17.3 | 15.7 | 11.4 | 9.4 | 8.2 | 6.7 | 6.1 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.116 | 0.147 | 0.217 | 0.231 | 0.291 | 0.428 | 0.661 | 0.802 | 0.928 | 1.041 | 1.309 | 1.485 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.14 | 1.44 | 2.13 | 2.26 | 2.86 | 4.20 | 6.48 | 7.86 | 9.09 | 10.20 | 12.83 | 14.56 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
1.31 | 1.66 | 2.45 | 2.61 | 3.29 | 4.83 | 7.46 | 9.05 | 10.47 | 11.76 | 14.78 | 16.77 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||

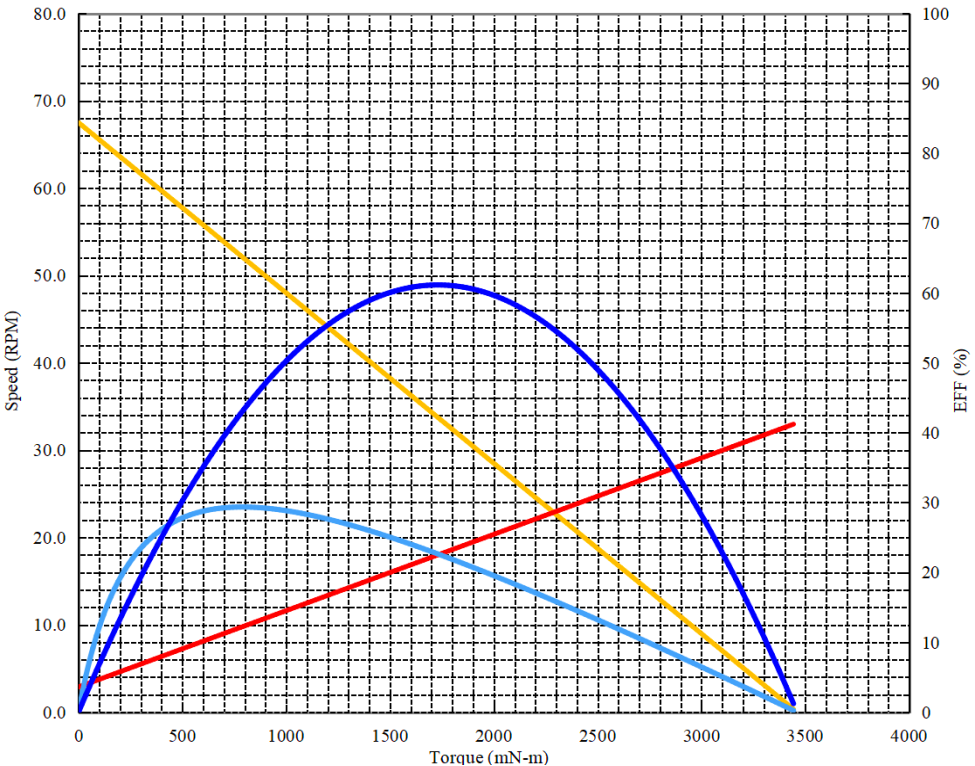

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | ৬০০০ ঘন্টা | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 5 | 10.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 24 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 89 | 5.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 67.5 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.18 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 3407.00 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 2.07 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 29.4 | % | |||||||||||||||||||
| টর্ক টর্ক : | 787.9 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 52.1 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.61 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 4.30 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 6.114 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 1730.0 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 33.8 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 1.13 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Brake ব্রেক | 12ভোল্ট-24ভোল্ট | / | / | ||||||||||||||||||
| অপটিক এনকোডার আলোকীয় এনকোডার | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
