উচ্চ টর্ক 37 মিমি 6 ওয়াট 6V 12V 24V ব্রাশ অ্যাডজাস্টেবল স্পিড 1RPM 10RPM 100RPM মাইক্রো ব্রাশড 5W DC গিয়ার মোটর সিই রোহস সহ
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 2 Nm | ৭ ওয়াট | |||||||||||||||||||
| RS395 মাইক্রো ব্রাশডি ডিসি মোটর সঙ্গে স্পার গিয়ারবক্স | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| হল সেন্সর এনকোডার | |||||||||||||||||||||
| চুম্বকीয় এনকোডার সাথে যোগ করা যেতে পারে | |||||||||||||||||||||
| TJP37RM সিরিজ | |||||||||||||||||||||

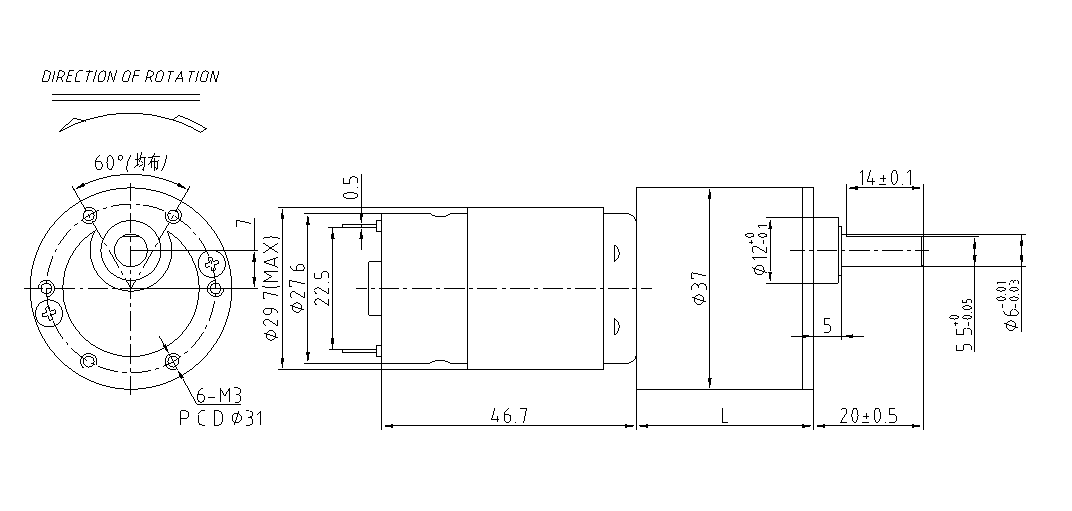

| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

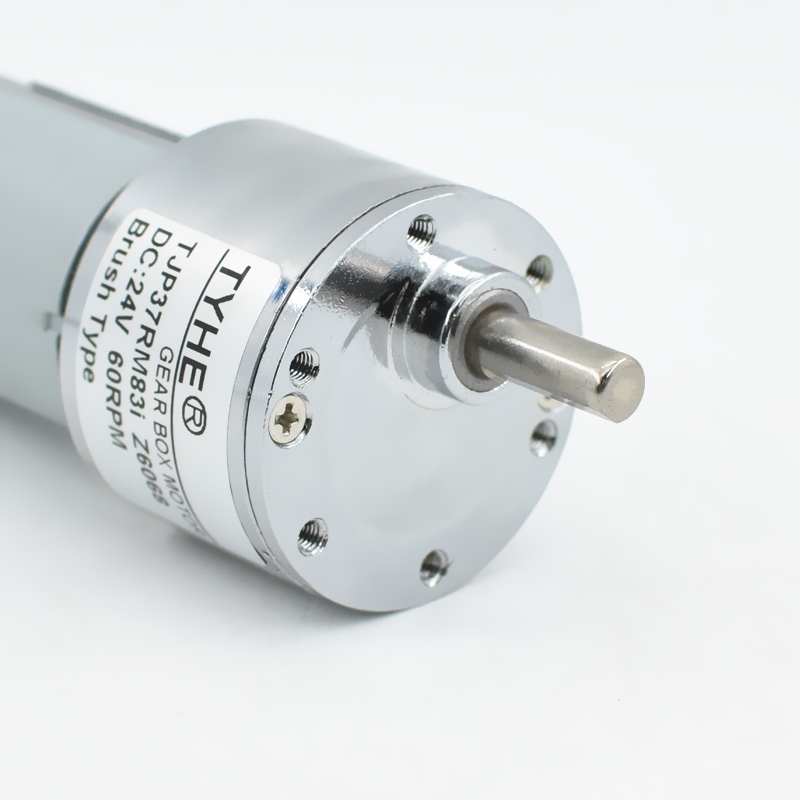

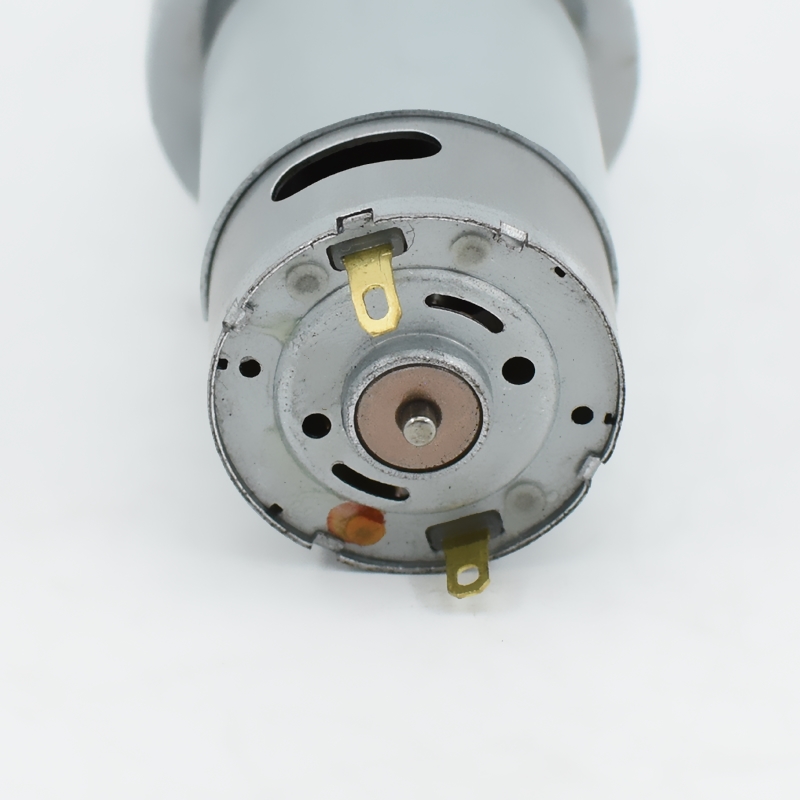

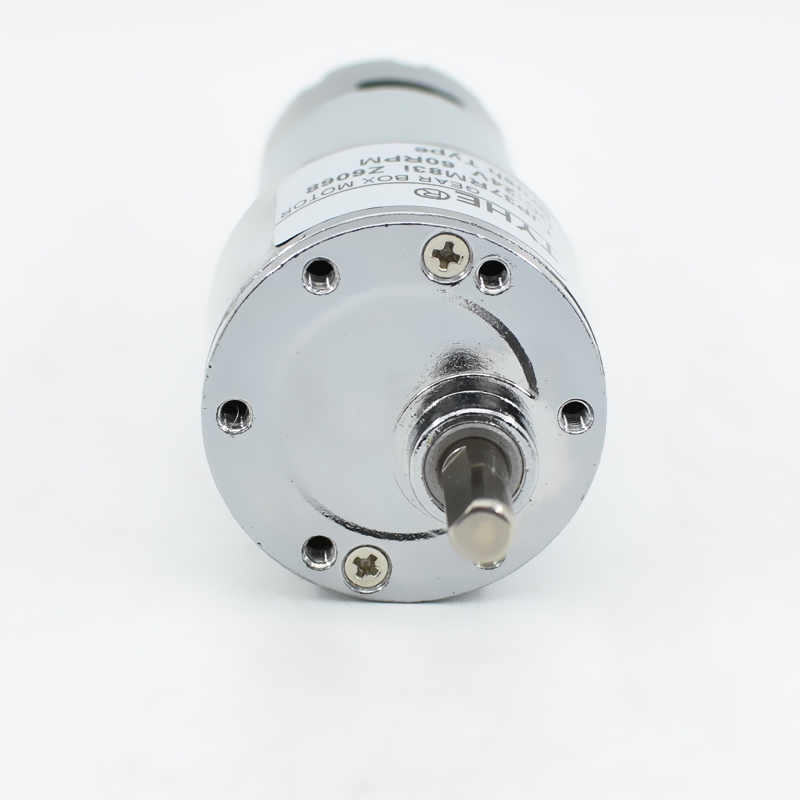

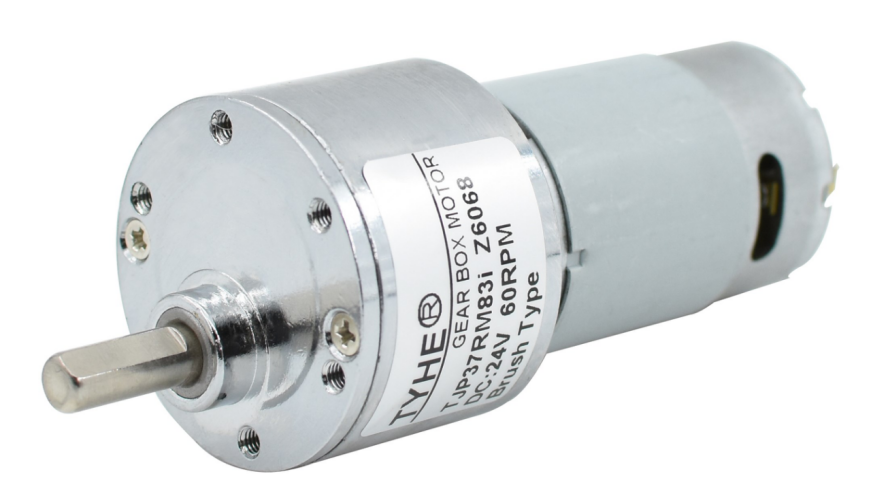

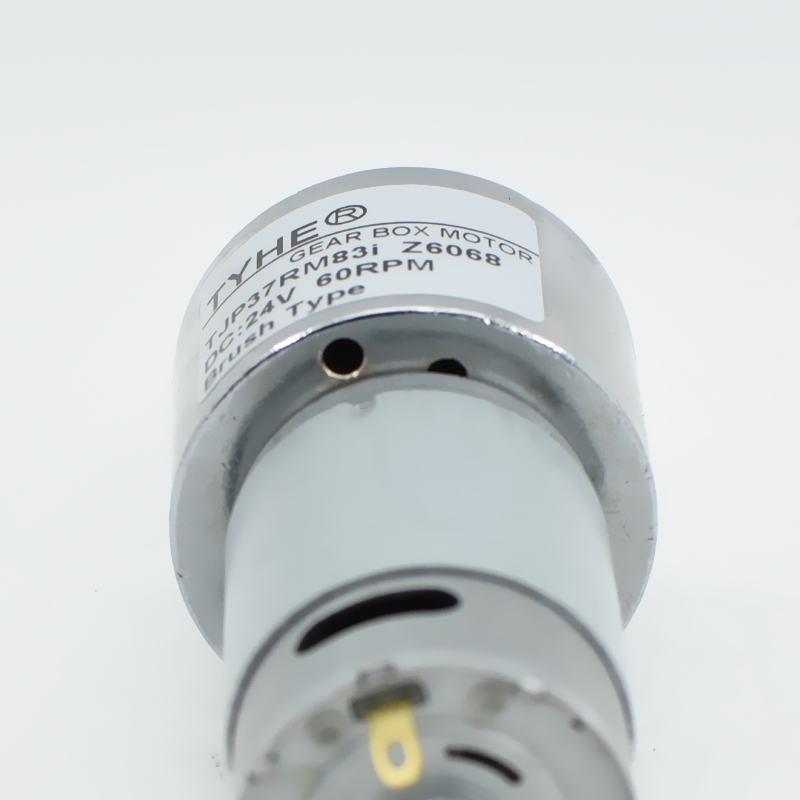

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | জিংক খাদ জিন্ক অ্যালোয় | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | পাউডার মেটালার্জি & স্টিল পাউডার মেটালার্জি এবং স্টিল গিয়ার | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | অয়েল ব্যারিং তেলযুক্ত ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤10000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤1kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤0.7kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤10kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤55 ডিবি | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| RS395 | 12 | 7500 | 160 | 6000 | 0.62 | 7.30 | 4.59 | 62.15 | 21.90 | 4.50 | |||||||||||
| RS395 | 24 | 5000 | 48 | 4000 | 0.20 | 7.10 | 2.97 | 62.90 | 21.30 | 1.50 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
7.6 | 9.3 | 15.2 | 27.5 | 35.6 | 57.7 | 73.4 | 97 | 130 | 194 | 303 | 382 | 452 | 604 | 733 | 890 | 1232 | 1552 | 2077 | ||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 22.5 | 22.5 | 22.5 | 22.5 | 24.7 | 24.7 | 24.7 | 27.2 | 27.2 | 27.2 | 27.2 | 27.2 | ||
|
দক্ষতা কার্যকারিতা (%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| RS395-12V-7500R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
986.8 | 806.5 | 493.4 | 272.7 | 210.7 | 130.0 | 102.2 | 77.3 | 57.7 | 38.7 | 24.8 | 19.6 | 16.6 | 12.4 | 10.2 | 8.4 | 6.1 | 4.8 | 3.6 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
789.5 | 645.2 | 394.7 | 218.2 | 168.5 | 104.0 | 81.7 | 61.9 | 46.2 | 30.9 | 19.8 | 15.7 | 13.3 | 9.9 | 8.2 | 6.7 | 4.9 | 3.9 | 2.9 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.040 | 0.042 | 0.068 | 0.105 | 0.136 | 0.220 | 0.238 | 0.314 | 0.421 | 0.534 | 0.834 | 1.052 | 1.058 | 1.413 | 1.715 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
0.39 | 0.41 | 0.67 | 1.03 | 1.33 | 2.15 | 2.33 | 3.08 | 4.13 | 5.23 | 8.18 | 10.31 | 10.37 | 13.85 | 16.81 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
0.45 | 0.47 | 0.77 | 1.18 | 1.53 | 2.48 | 2.68 | 3.55 | 4.75 | 6.03 | 9.42 | 11.87 | 11.94 | 15.96 | 19.37 | 22.58 | 22.58 | 22.58 | 22.58 | ||
| RS395-24V-5000R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
657.9 | 537.6 | 328.9 | 181.8 | 140.4 | 86.7 | 68.1 | 51.5 | 38.5 | 25.8 | 16.5 | 13.1 | 11.1 | 8.3 | 6.8 | 5.6 | 4.1 | 3.2 | 2.4 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
526.3 | 430.1 | 263.2 | 145.5 | 112.4 | 69.3 | 54.5 | 41.2 | 30.8 | 20.6 | 13.2 | 10.5 | 8.8 | 6.6 | 5.5 | 4.5 | 3.2 | 2.6 | 1.9 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.039 | 0.041 | 0.066 | 0.102 | 0.132 | 0.214 | 0.231 | 0.306 | 0.410 | 0.519 | 0.811 | 1.023 | 1.029 | 1.375 | 1.668 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
0.38 | 0.40 | 0.65 | 1.00 | 1.29 | 2.10 | 2.27 | 2.99 | 4.01 | 5.09 | 7.95 | 10.02 | 10.08 | 13.47 | 16.35 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
0.44 | 0.46 | 0.75 | 1.15 | 1.49 | 2.41 | 2.61 | 3.45 | 4.62 | 5.87 | 9.16 | 11.55 | 11.62 | 15.52 | 18.84 | 22.58 | 22.58 | 22.58 | 22.58 | ||

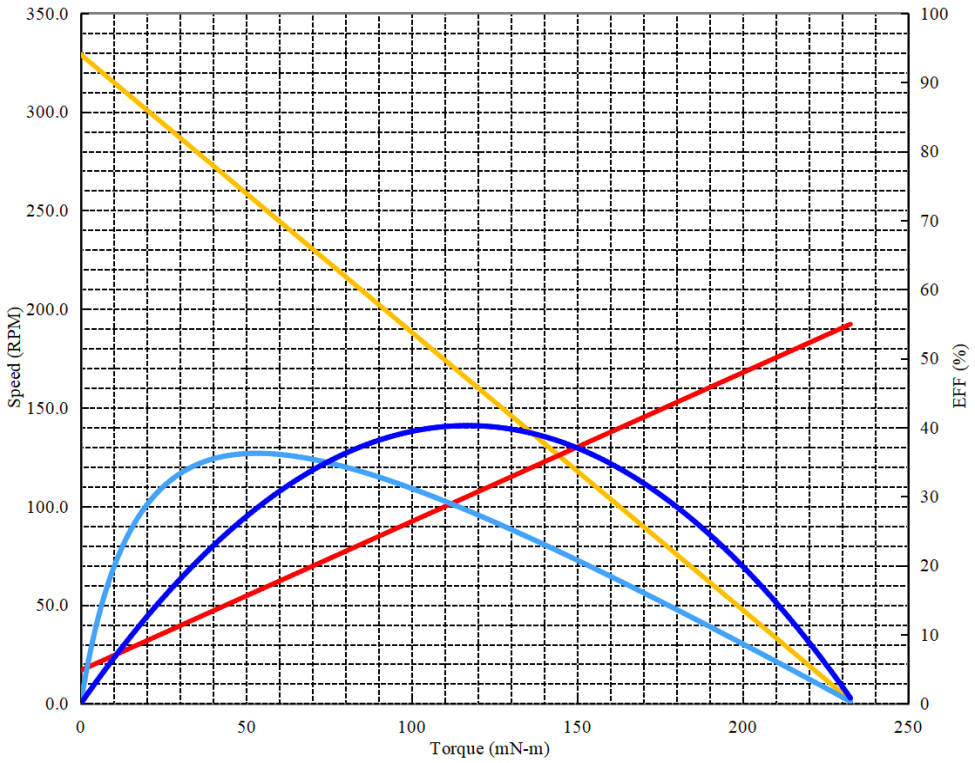

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | ৫০০০ ঘন্টা | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 3 | 5.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 24 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 15.2 | 1.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 329.0 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.05 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 229.81 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.55 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 36.2 | % | |||||||||||||||||||
| টর্ক টর্ক : | 53.2 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 254.1 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.16 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 1.42 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 2.013 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 116.9 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 164.5 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.30 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 12ppr | A&B | ||||||||||||||||||
