37GB-555 গিয়ারবক্স উচ্চ টর্ক কম আরপিএম 24v 12v 10rpm 20rpm 50rpm 85 rpm 200rpm 300rpm 15ওয়াট 20ওয়াট 2nm 1nm মাইক্রো ডিসি গিয়ারড মোটর সিই
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 2 Nm | 20 ওয়াট | |||||||||||||||||||
| RS555 মাইক্রো ব্রাশড ডি সি মোটর সাথে গিয়ারবক্স | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| হল সেন্সর এনকোডার | |||||||||||||||||||||
| চুম্বকीয় এনকোডার সাথে যোগ করা যেতে পারে | |||||||||||||||||||||
| TJP37RG সিরিজ | |||||||||||||||||||||

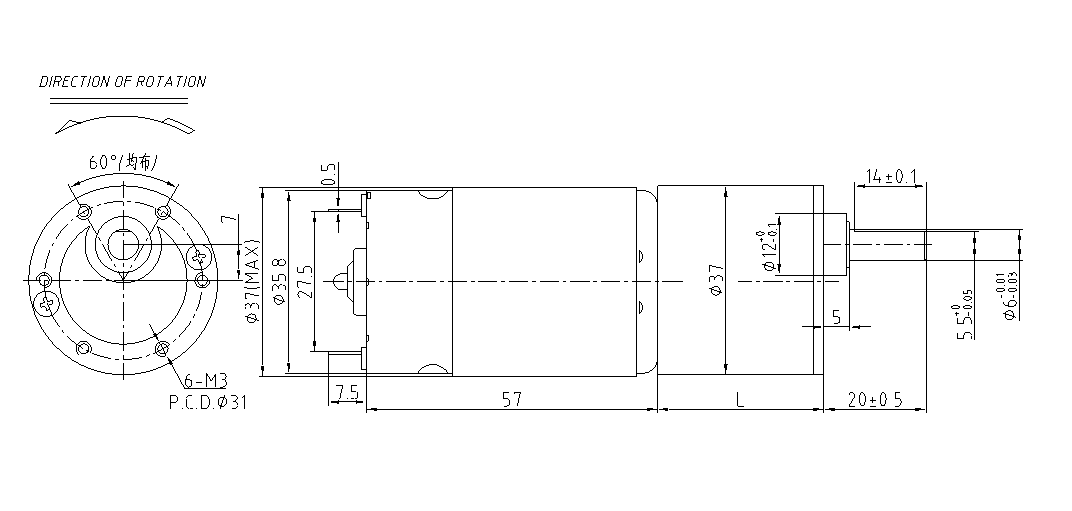

| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

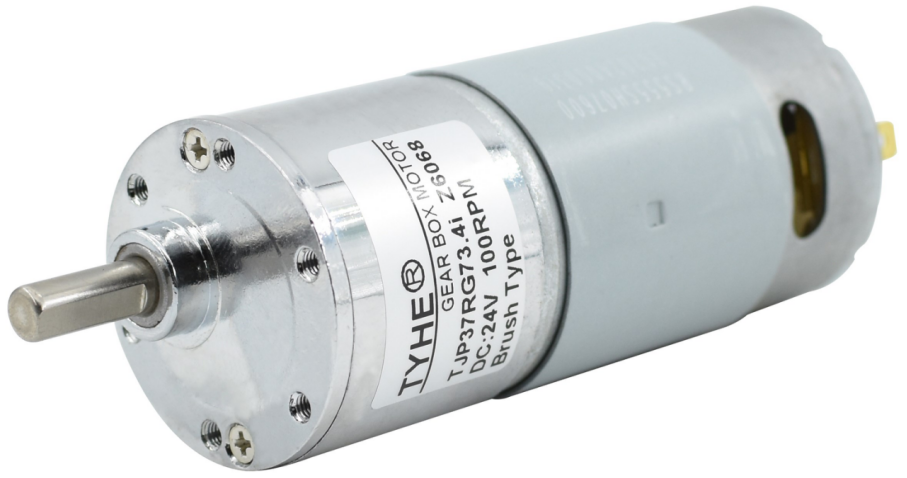

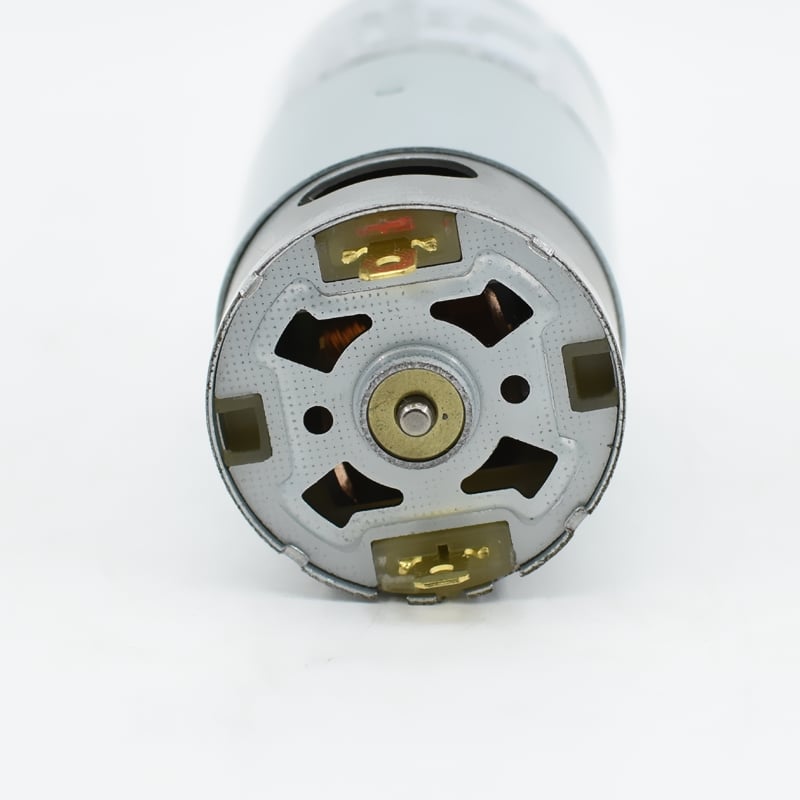

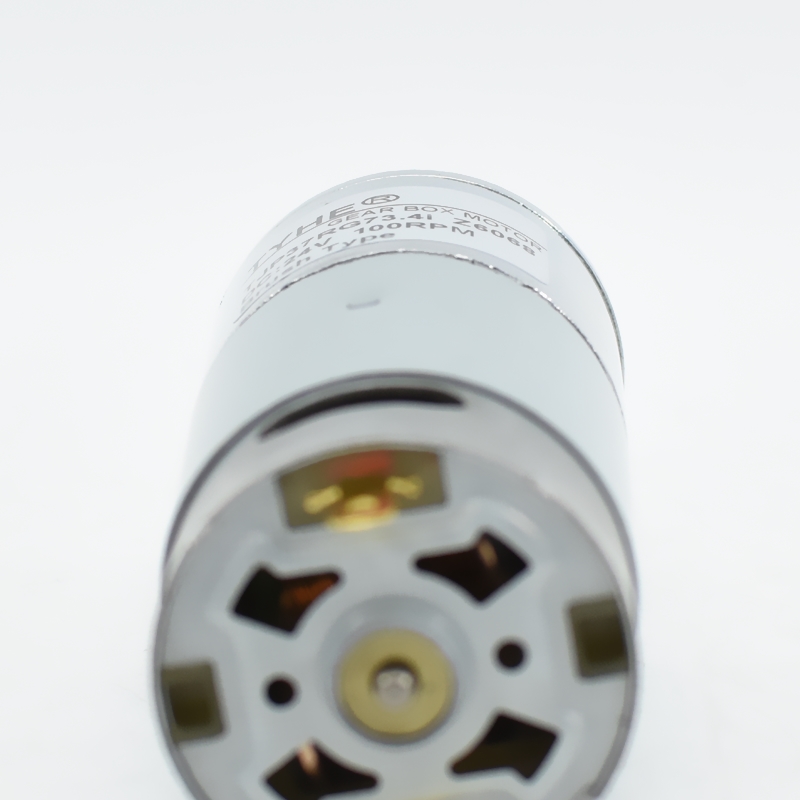

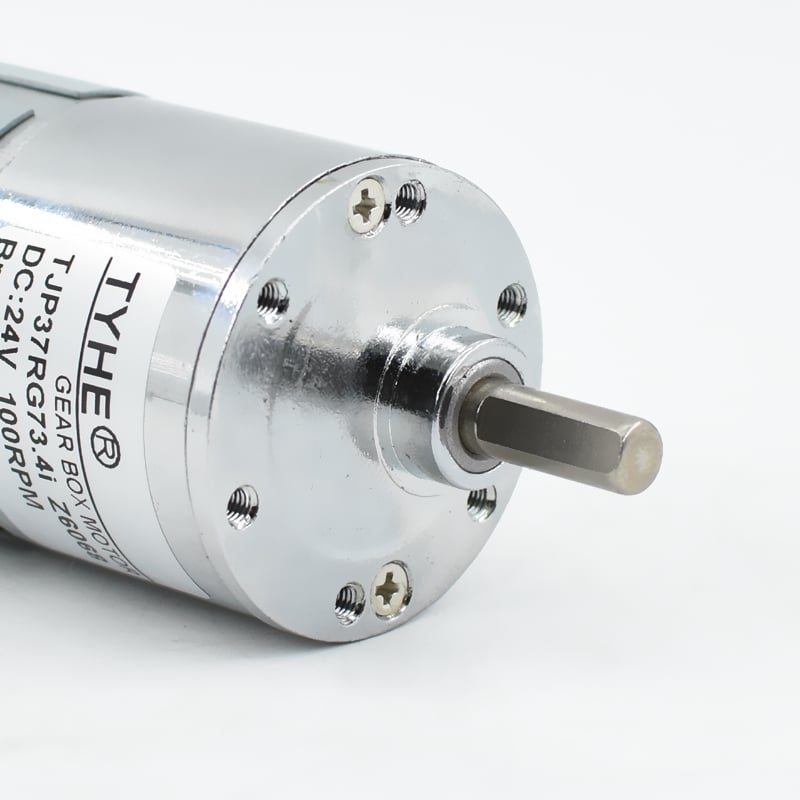

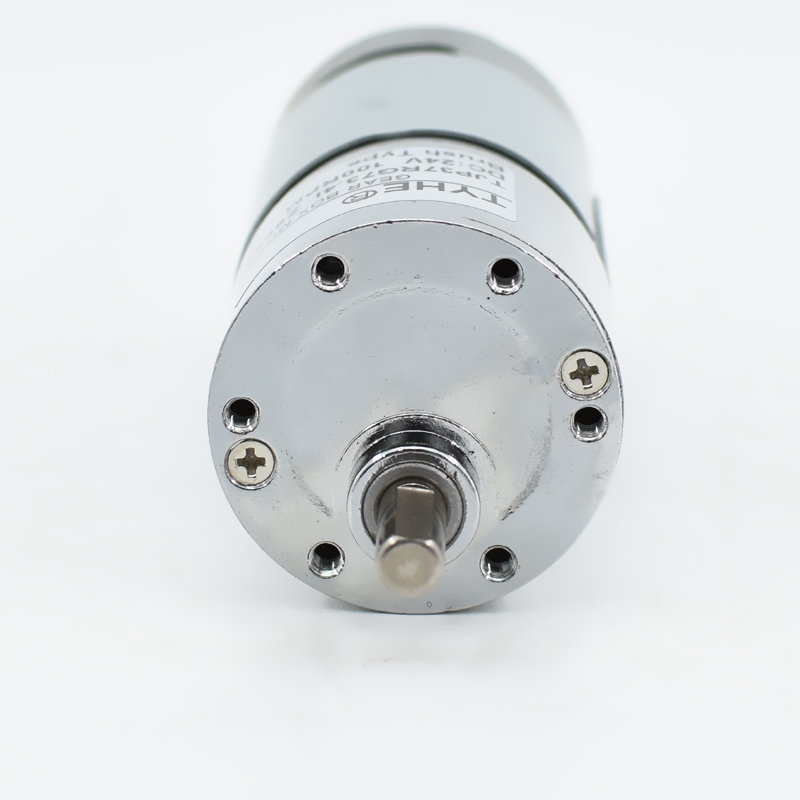

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | জিংক খাদ জিন্ক অ্যালোয় | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | পাউডার মেটালার্জি & স্টিল পাউডার মেটালার্জি এবং স্টিল গিয়ার | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | অয়েল ব্যারিং তেলযুক্ত ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤10000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤1kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤0.7kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤10kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤60dB | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| RS555 | 12 | 5700 | 310 | 4560 | 1.26 | 20.56 | 9.82 | 65.01 | 61.68 | 9.52 | |||||||||||
| RS555 | 24 | 7600 | 220 | 6080 | 0.91 | 21.35 | 13.59 | 62.12 | 64.05 | 6.98 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
9.3 | 11.8 | 17.4 | 21.8 | 27.5 | 40.4 | 73.4 | 89 | 103 | 136 | 171 | 194 | 277 | 305 | 422 | 513 | 586 | 712 | 784 | ||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | ||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | 35.5 | 35.5 | ||
|
দক্ষতা কার্যকারিতা (%) |
0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | ||
| RS555-12V-5700R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
612.9 | 483.1 | 327.6 | 261.5 | 207.3 | 141.1 | 77.7 | 64.0 | 55.3 | 41.9 | 33.3 | 29.4 | 20.6 | 18.7 | 13.5 | 11.1 | 9.7 | 8.0 | 7.3 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
490.3 | 386.4 | 262.1 | 209.2 | 165.8 | 112.9 | 62.1 | 51.2 | 44.3 | 33.5 | 26.7 | 23.5 | 16.5 | 15.0 | 10.8 | 8.9 | 7.8 | 6.4 | 5.8 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.117 | 0.149 | 0.220 | 0.234 | 0.295 | 0.434 | 0.670 | 0.812 | 0.940 | 1.055 | 1.326 | 1.504 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.15 | 1.46 | 2.15 | 2.29 | 2.89 | 4.25 | 6.56 | 7.96 | 9.21 | 10.33 | 12.99 | 14.74 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
1.33 | 1.68 | 2.48 | 2.64 | 3.33 | 4.90 | 7.56 | 9.17 | 10.61 | 11.91 | 14.97 | 16.98 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||
| RS555-24V-7600R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
817.2 | 644.1 | 436.8 | 348.6 | 276.4 | 188.1 | 103.5 | 85.4 | 73.8 | 55.9 | 44.4 | 39.2 | 27.4 | 24.9 | 18.0 | 14.8 | 13.0 | 10.7 | 9.7 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
653.8 | 515.3 | 349.4 | 278.9 | 221.1 | 150.5 | 82.8 | 68.3 | 59.0 | 44.7 | 35.6 | 31.3 | 21.9 | 19.9 | 14.4 | 11.9 | 10.4 | 8.5 | 7.8 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.122 | 0.155 | 0.228 | 0.243 | 0.306 | 0.450 | 0.695 | 0.843 | 0.976 | 1.095 | 1.377 | 1.562 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.19 | 1.52 | 2.24 | 2.38 | 3.00 | 4.41 | 6.81 | 8.26 | 9.56 | 10.73 | 13.49 | 15.31 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
1.38 | 1.75 | 2.58 | 2.74 | 3.46 | 5.08 | 7.85 | 9.52 | 11.02 | 12.36 | 15.55 | 17.64 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||

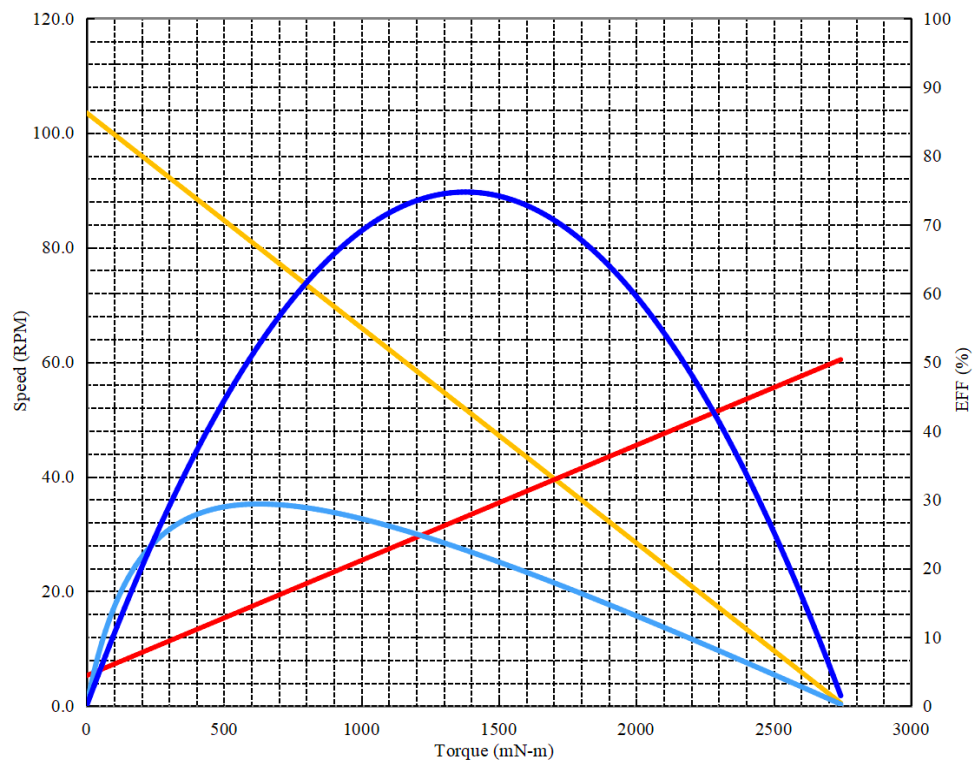

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | 7600RPM | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 5 | 10.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 24 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 73.4 | 5.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 103.5 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.22 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 2715.60 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 2.53 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 29.4 | % | |||||||||||||||||||
| টর্ক টর্ক : | 628.1 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 79.9 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.75 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 5.26 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 7.473 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 1379.0 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 51.8 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 1.38 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 12ppr | A&B | ||||||||||||||||||
