গতি নিয়ন্ত্রনযোগ্য 37mm 10kgfcm উচ্চ টর্ক 5kg.cm কম rpm 10rpm 50rpm 6v 12v 24v 6w 2 ওয়াট ব্রাশযুক্ত ডিসি গিয়ার মোটর সি রোহস সহ
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 2 Nm | 8 ওয়াট | |||||||||||||||||||
| RS530 মাইক্রো ব্রাশড ডি সি মোটর সঙ্গে গিয়ারবক্স | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| হল সেন্সর এনকোডার | |||||||||||||||||||||
| চুম্বকीয় এনকোডার সাথে যোগ করা যেতে পারে | |||||||||||||||||||||
| TJP37FGa সিরিজ | |||||||||||||||||||||
| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

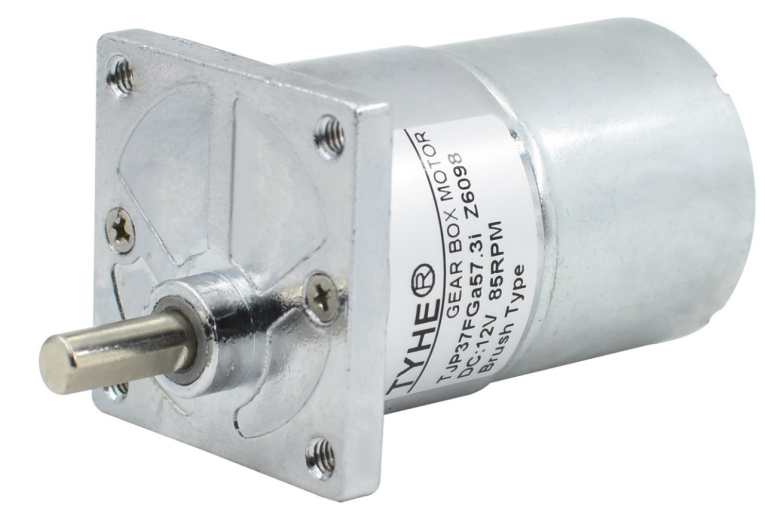

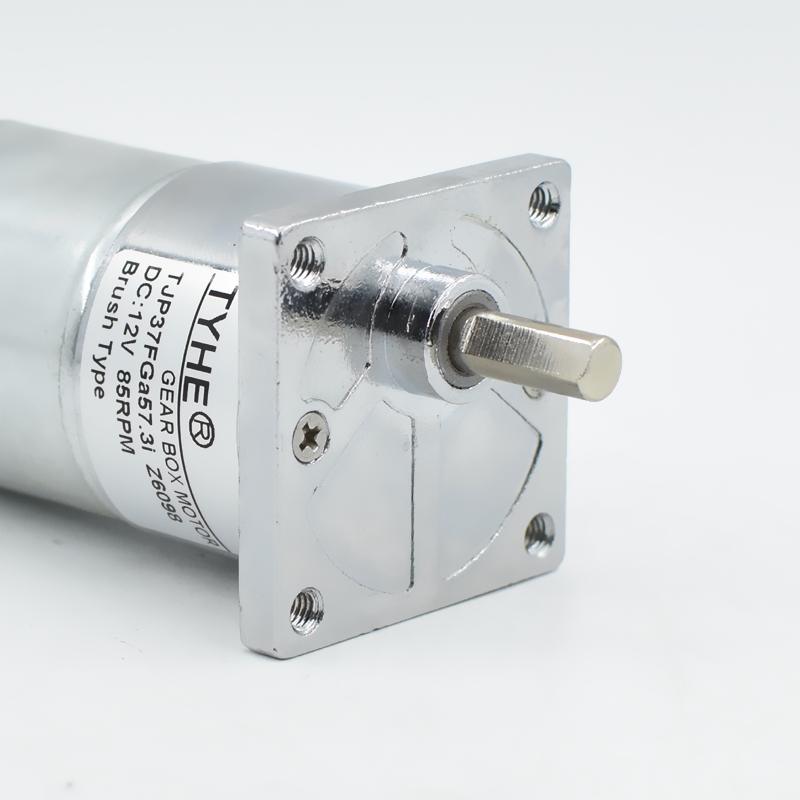

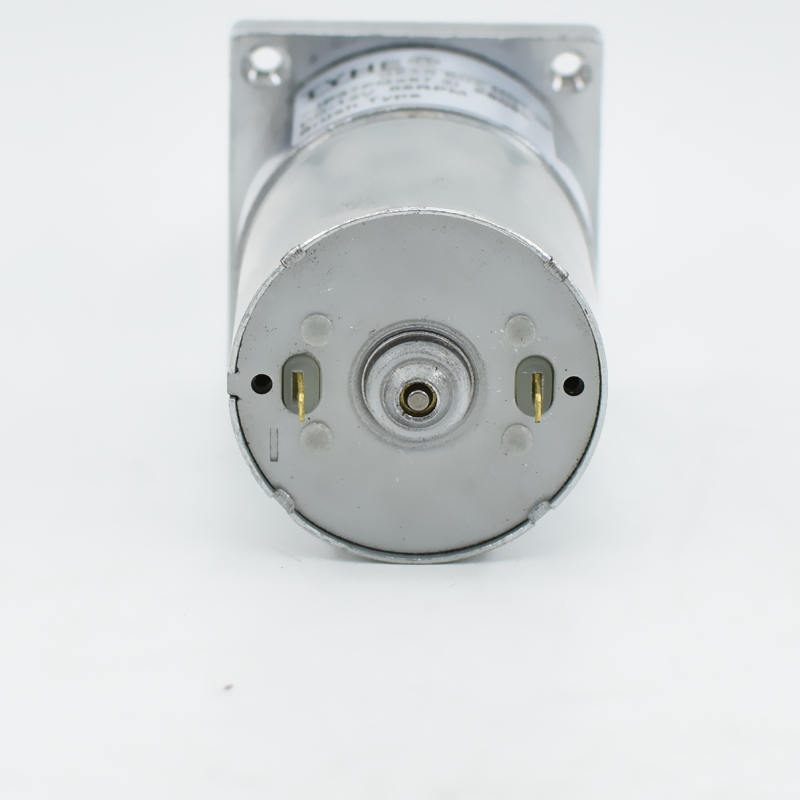

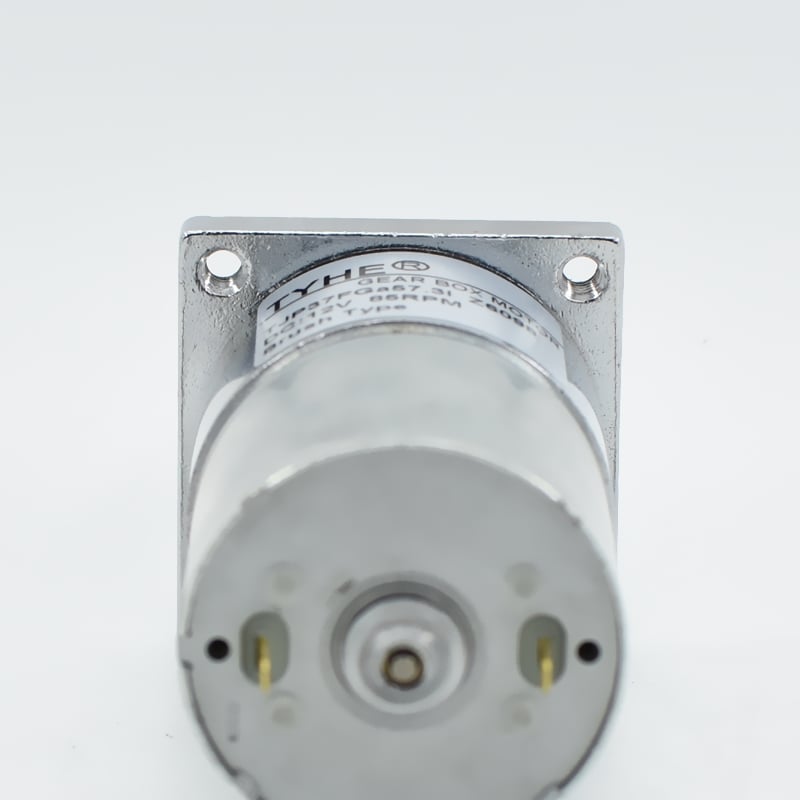

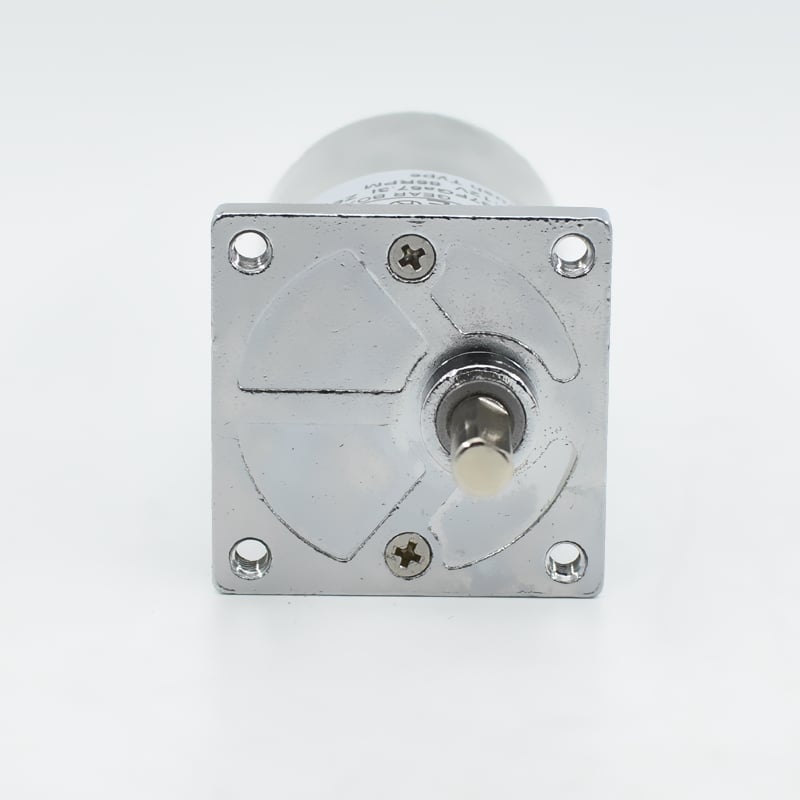

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | জিংক খাদ জিন্ক অ্যালোয় | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | পাউডার মেটালার্জি & স্টিল পাউডার মেটালার্জি এবং স্টিল গিয়ার | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | অয়েল ব্যারিং তেলযুক্ত ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤10000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤1kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤0.7kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤10kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤50dB | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| RS530 | 12 | 5000 | 160 | 4000 | 0.49 | 8.90 | 3.73 | 62.86 | 26.70 | 3.05 | |||||||||||
| RS530 | 24 | 7500 | 72 | 6000 | 0.37 | 9.25 | 5.81 | 64.63 | 27.75 | 3.20 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
9.5 | 14.7 | 22.3 | 27.2 | 44.5 | 63 | 80.3 | 121 | 147 | 187 | 283 | 344 | 565 | 728 | 802 | 1073 | 1540 | 1871 | 2272 | ||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
দক্ষতা কার্যকারিতা (%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| RS530-12V-5000R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
526.3 | 340.1 | 224.2 | 183.8 | 112.4 | 79.4 | 62.3 | 41.3 | 34.0 | 26.7 | 17.7 | 14.5 | 8.8 | 6.9 | 6.2 | 4.7 | 3.2 | 2.7 | 2.2 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
421.1 | 272.1 | 179.4 | 147.1 | 89.9 | 63.5 | 49.8 | 33.1 | 27.2 | 21.4 | 14.1 | 11.6 | 7.1 | 5.5 | 5.0 | 3.7 | 2.6 | 2.1 | 1.8 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.061 | 0.080 | 0.122 | 0.126 | 0.207 | 0.293 | 0.317 | 0.478 | 0.580 | 0.628 | 0.950 | 1.155 | 1.612 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
0.60 | 0.79 | 1.19 | 1.24 | 2.03 | 2.87 | 3.11 | 4.68 | 5.69 | 6.15 | 9.31 | 11.32 | 15.80 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
0.69 | 0.91 | 1.38 | 1.43 | 2.33 | 3.30 | 3.58 | 5.40 | 6.55 | 7.09 | 10.73 | 13.04 | 18.20 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||
| RS530-24V-7500R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
789.5 | 510.2 | 336.3 | 275.7 | 168.5 | 119.0 | 93.4 | 62.0 | 51.0 | 40.1 | 26.5 | 21.8 | 13.3 | 10.3 | 9.4 | 7.0 | 4.9 | 4.0 | 3.3 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
631.6 | 408.2 | 269.1 | 220.6 | 134.8 | 95.2 | 74.7 | 49.6 | 40.8 | 32.1 | 21.2 | 17.4 | 10.6 | 8.2 | 7.5 | 5.6 | 3.9 | 3.2 | 2.6 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.063 | 0.084 | 0.127 | 0.131 | 0.215 | 0.304 | 0.330 | 0.497 | 0.603 | 0.652 | 0.987 | 1.200 | 1.675 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
0.62 | 0.82 | 1.24 | 1.29 | 2.11 | 2.98 | 3.23 | 4.87 | 5.91 | 6.39 | 9.68 | 11.76 | 16.42 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
0.72 | 0.94 | 1.43 | 1.48 | 2.43 | 3.43 | 3.72 | 5.61 | 6.81 | 7.37 | 11.15 | 13.55 | 18.92 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||

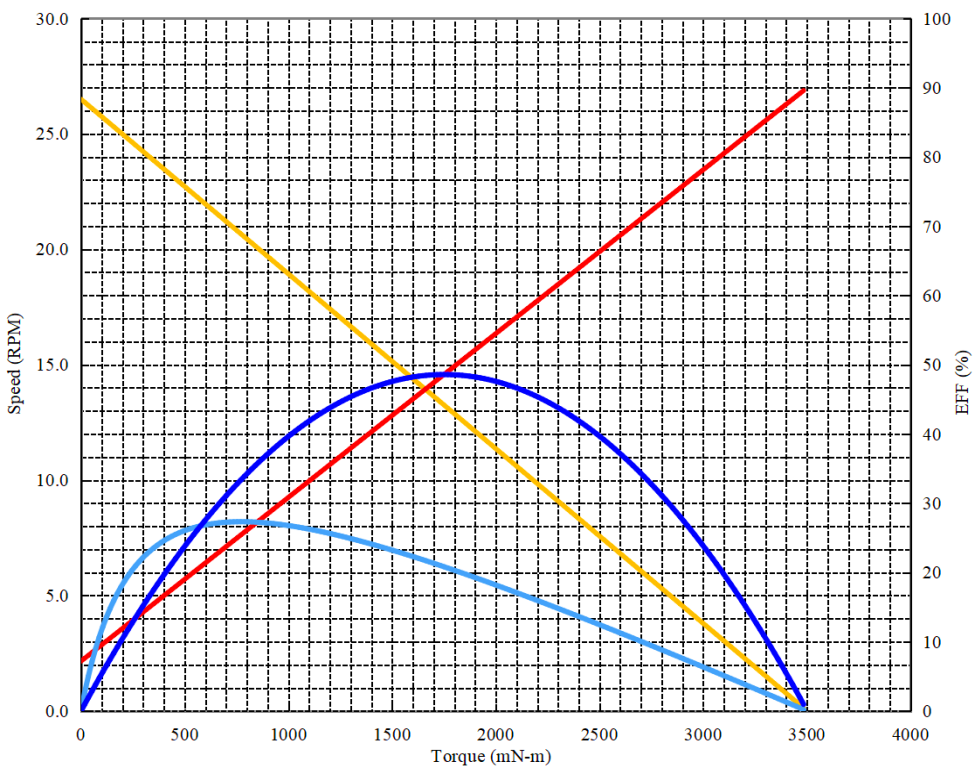

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | 7500RPM | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 6 | 10.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 24 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 283 | 5.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 26.5 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.07 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 3440.32 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.90 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 27.3 | % | |||||||||||||||||||
| টর্ক টর্ক : | 772.0 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 20.7 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.25 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 1.67 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 2.429 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 1750.7 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 13.3 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.49 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 12ppr | A&B | ||||||||||||||||||
