কারখানার পাইকারি 9V 102 * 60mm গিয়ারবক্স 7.2V 12V উল্লম্ব ধাতু BLDC ব্রাশহীন ডিসি গিয়ার মোটর 15W 12W 10RPM CE সঙ্গে CE সঙ্গে ce rohs
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 5 Nm | 15 ওয়াট | |||||||||||||||||||
| ৩৬৫০.BL মাইক্রো ব্রাশলেস ডিসি মোটর সমতলীয় গিয়ারবক্স সহ | এর জন্য ফাংশন | ||||||||||||||||||||
| PWM নিয়ন্ত্রণ, CW/CCW, FG | |||||||||||||||||||||
| PWM নিয়ন্ত্রণ, আগামী/পিছলে, গতি ফিডব্যাক | |||||||||||||||||||||
| TJP102F3650BL সিরিজ | |||||||||||||||||||||

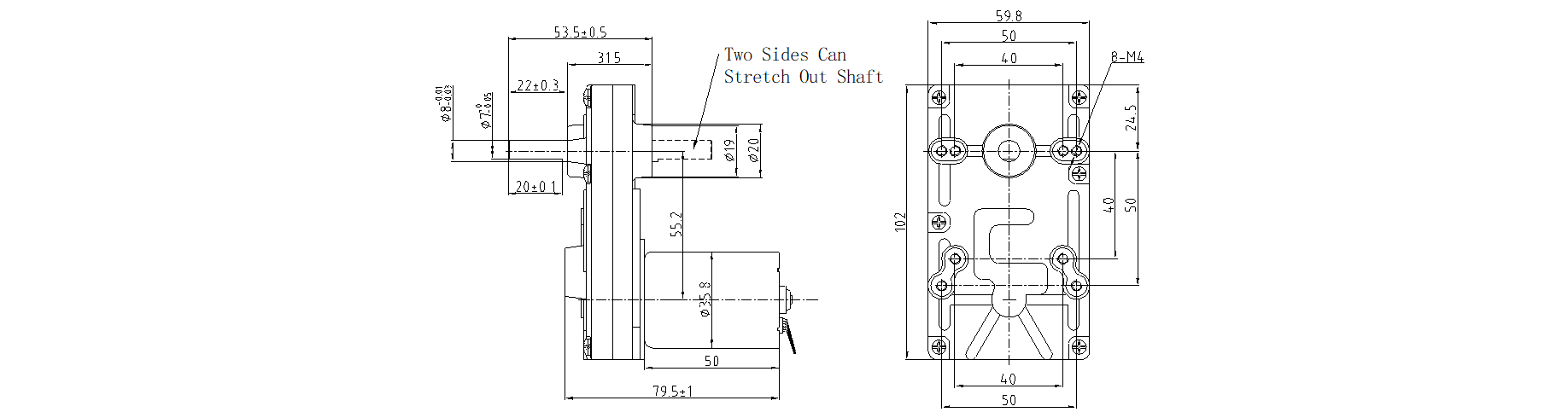

| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

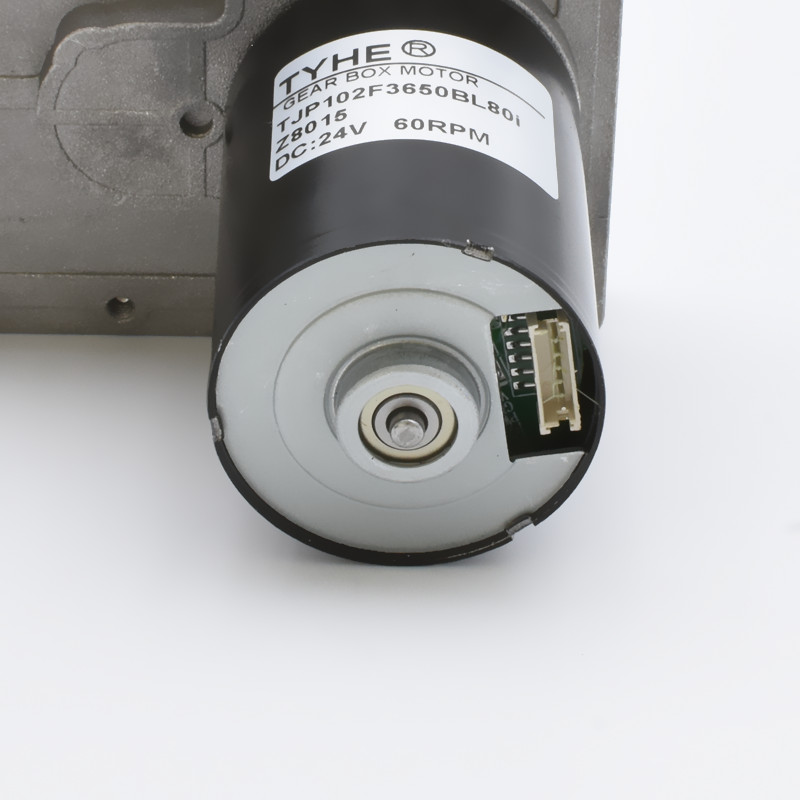

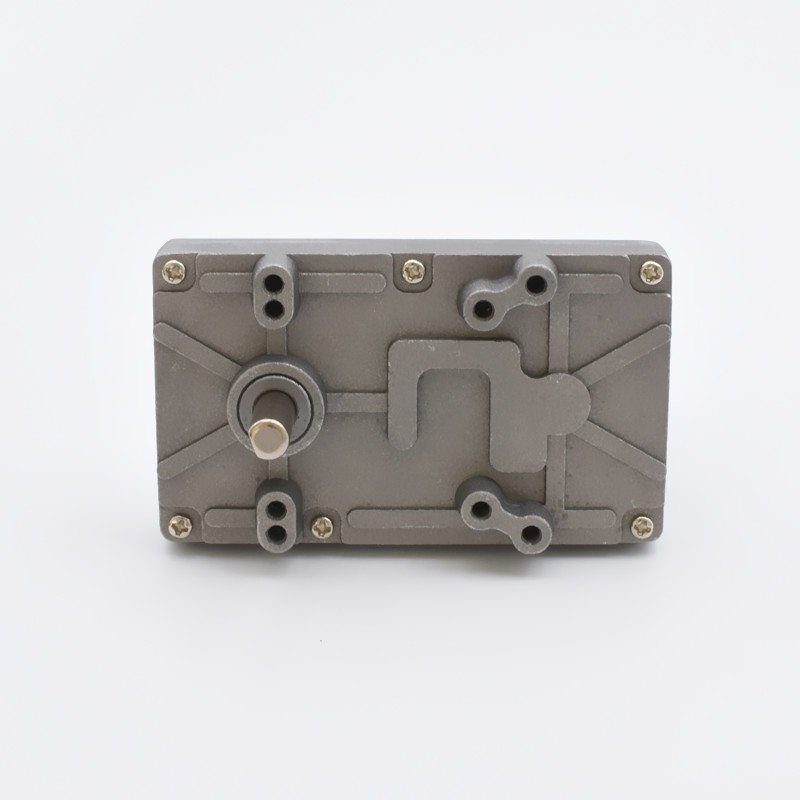

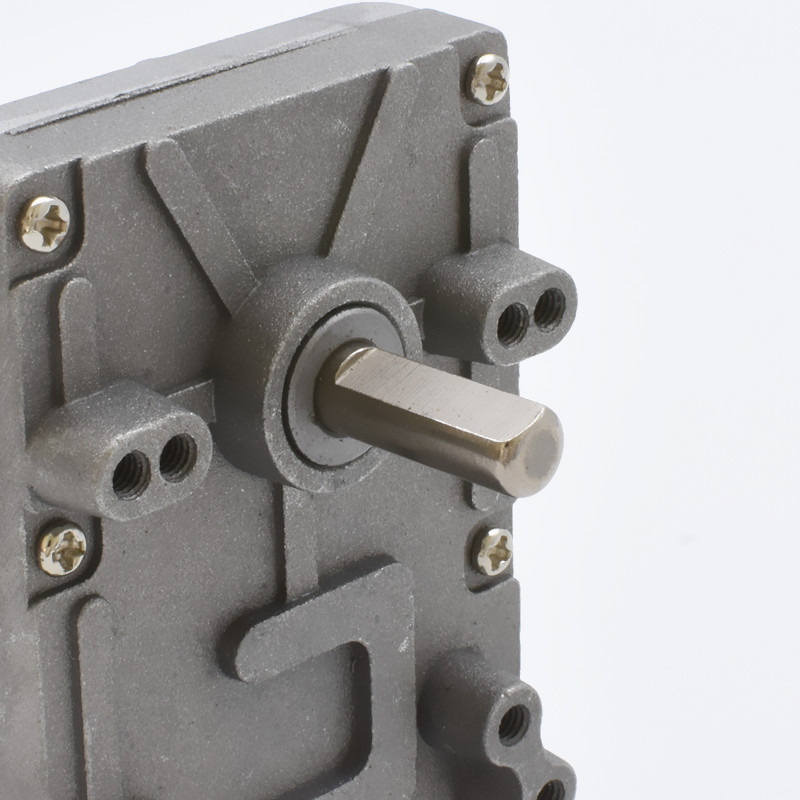

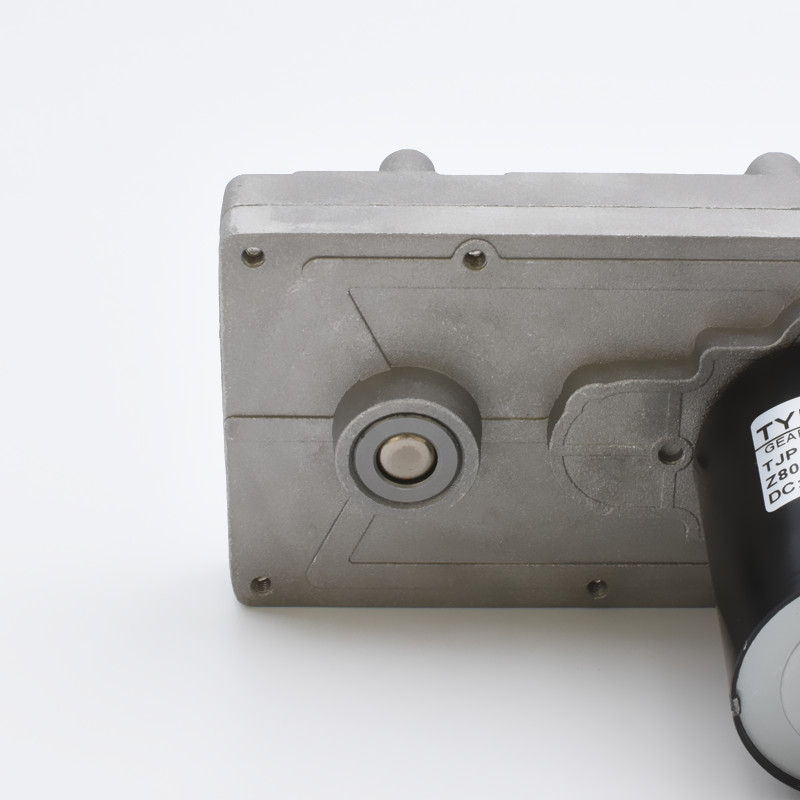

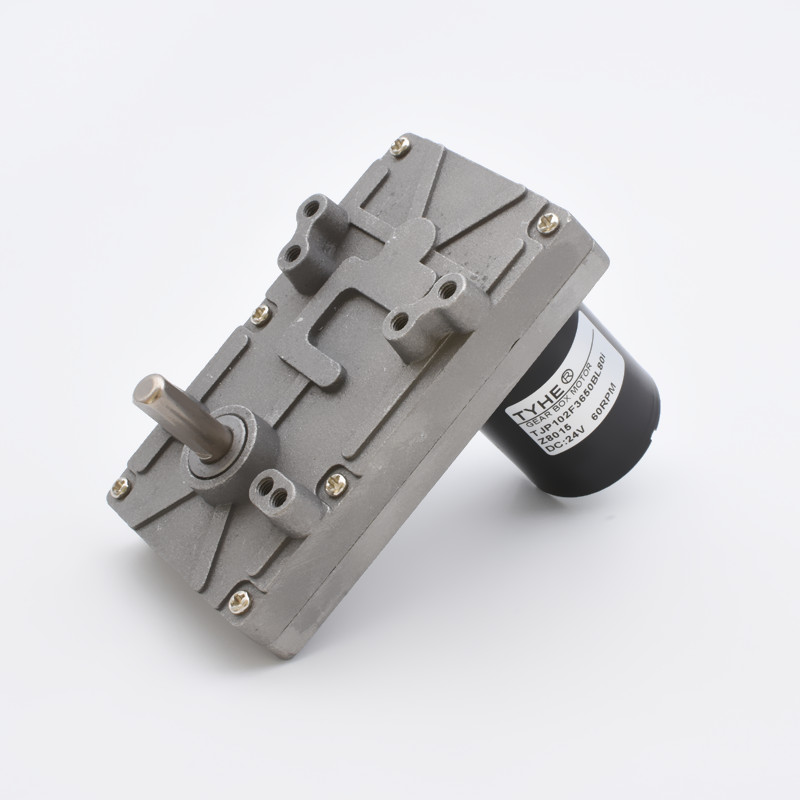

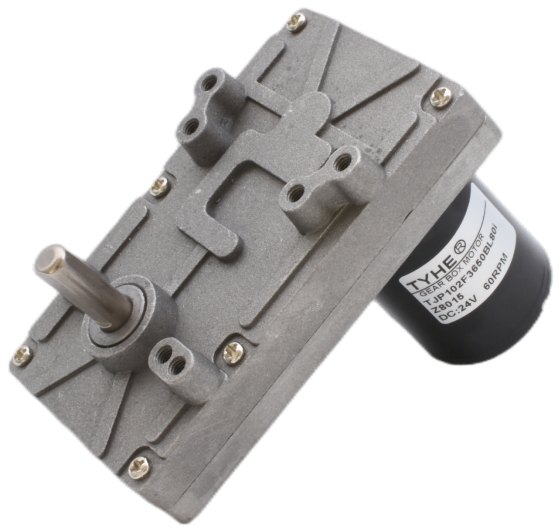

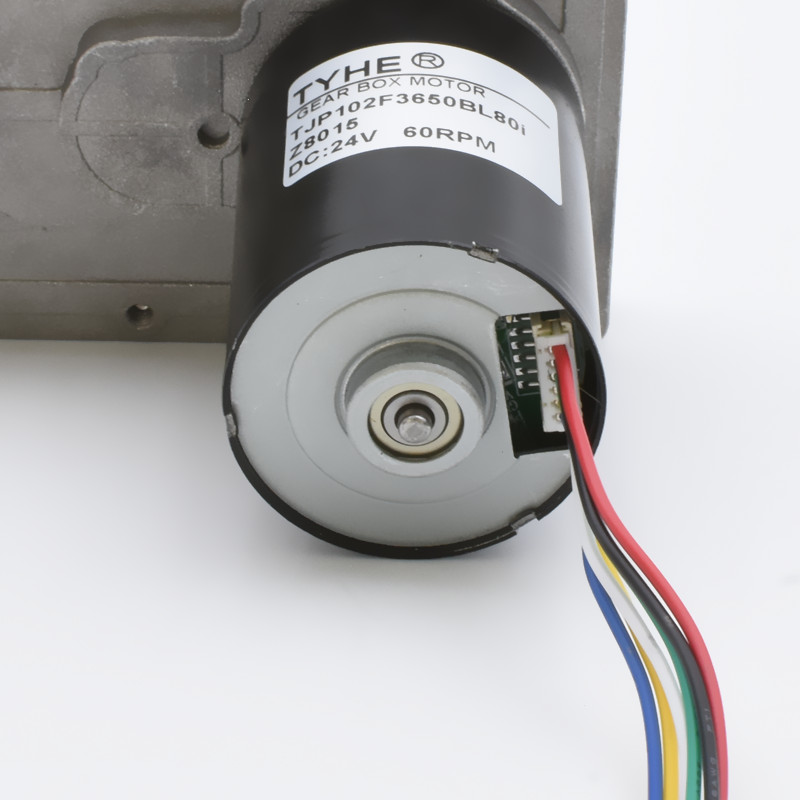

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | অ্যালুমিনিয়াম খাদ আলুমিনিয়াম | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | স্টিল ইস্পাতের দাঁত | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | অয়েল ব্যারিং তেলযুক্ত ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤10000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤3kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤5kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤15kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤60dB | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| 3650BL | 12 | 5000 | 350 | 4000 | 1.07 | 20.80 | 8.71 | 68.06 | 62.40 | 6.50 | |||||||||||
| 3650BL | 24 | 5000 | 180 | 4000 | 0.56 | 21.60 | 9.05 | 67.12 | 64.80 | 3.50 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
23 | 31.5 | 57 | 80 | 108 | 127 | 198 | 234 | 272 | 322 | 374 | 443 | |||||||||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
3 | 3 | 3 | 3 | 3 | 3 | 5 | 5 | 5 | 5 | 5 | 5 | |||||||||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | |||||||||
|
দক্ষতা কার্যকারিতা (%) |
0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | |||||||||
| 3650BL-12V-5000R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
217.4 | 158.7 | 87.7 | 62.5 | 46.3 | 39.4 | 25.3 | 21.4 | 18.4 | 15.5 | 13.4 | 11.3 | |||||||||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
173.9 | 127.0 | 70.2 | 50.0 | 37.0 | 31.5 | 20.2 | 17.1 | 14.7 | 12.4 | 10.7 | 9.0 | |||||||||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.294 | 0.402 | 0.728 | 1.022 | 1.380 | 1.622 | 1.827 | 2.160 | 2.510 | 2.972 | 3.452 | 4.088 | |||||||||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
2.88 | 3.94 | 7.14 | 10.01 | 13.52 | 15.90 | 17.91 | 21.16 | 24.60 | 29.12 | 33.83 | 40.07 | |||||||||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
3.32 | 4.54 | 8.22 | 11.54 | 15.58 | 18.32 | 20.63 | 24.38 | 28.34 | 33.55 | 38.97 | 46.16 | |||||||||
| 3650BL-24V-5000R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
217.4 | 158.7 | 87.7 | 62.5 | 46.3 | 39.4 | 25.3 | 21.4 | 18.4 | 15.5 | 13.4 | 11.3 | |||||||||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
173.9 | 127.0 | 70.2 | 50.0 | 37.0 | 31.5 | 20.2 | 17.1 | 14.7 | 12.4 | 10.7 | 9.0 | |||||||||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.305 | 0.418 | 0.756 | 1.061 | 1.433 | 1.685 | 1.898 | 2.243 | 2.607 | 3.086 | 3.584 | 4.246 | |||||||||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
2.99 | 4.09 | 7.41 | 10.40 | 14.04 | 16.51 | 18.60 | 21.98 | 25.55 | 30.24 | 35.13 | 41.61 | |||||||||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
3.44 | 4.72 | 8.54 | 11.98 | 16.18 | 19.02 | 21.43 | 25.32 | 29.43 | 34.84 | 40.47 | 47.94 | |||||||||

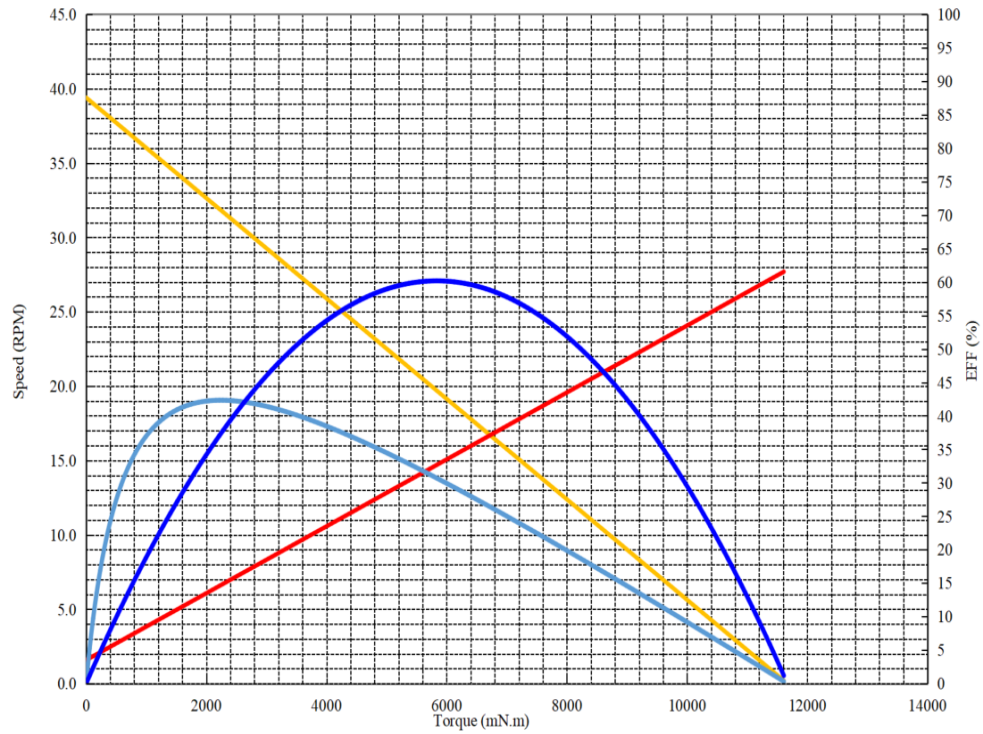

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | ৫০০০ ঘন্টা | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 3 | 20.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 12 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 127 | 10.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 39.4 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.35 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 11433.42 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 6.18 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 42.3 | % | |||||||||||||||||||
| টর্ক টর্ক : | 2242.6 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 31.8 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 1.47 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 7.47 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 12.035 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 5834.4 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 19.7 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 3.27 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
