কারখানার 96 * 60 মিমি গিয়ারবক্স 12v 24v 200 rpm 150rpm 100rpm 20kg.cm 5nm উচ্চ টর্ক ডিসি ফ্ল্যাট গিয়ার মোটর ce rohs সঙ্গে
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 5 Nm | 8 ওয়াট | |||||||||||||||||||
| RS530 মাইক্রো ব্রাশডি ডিসি মোটর ফ্ল্যাট গিয়ারবক্স সহ | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| হল সেন্সর এনকোডার | |||||||||||||||||||||
| চুম্বকीয় এনকোডার সাথে যোগ করা যেতে পারে | |||||||||||||||||||||
| TJP96FGa সিরিজ | |||||||||||||||||||||
| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

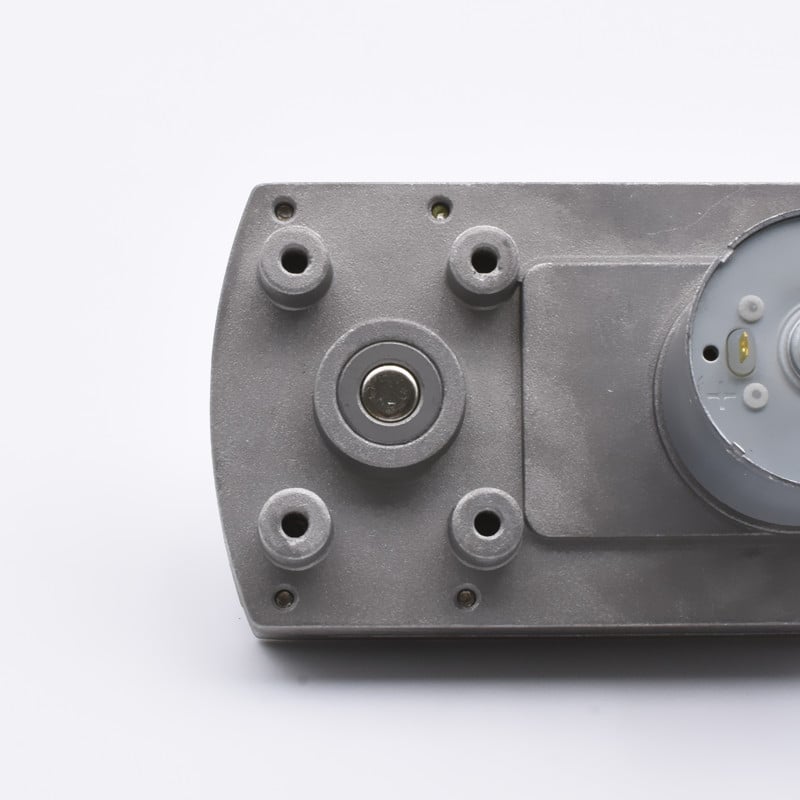

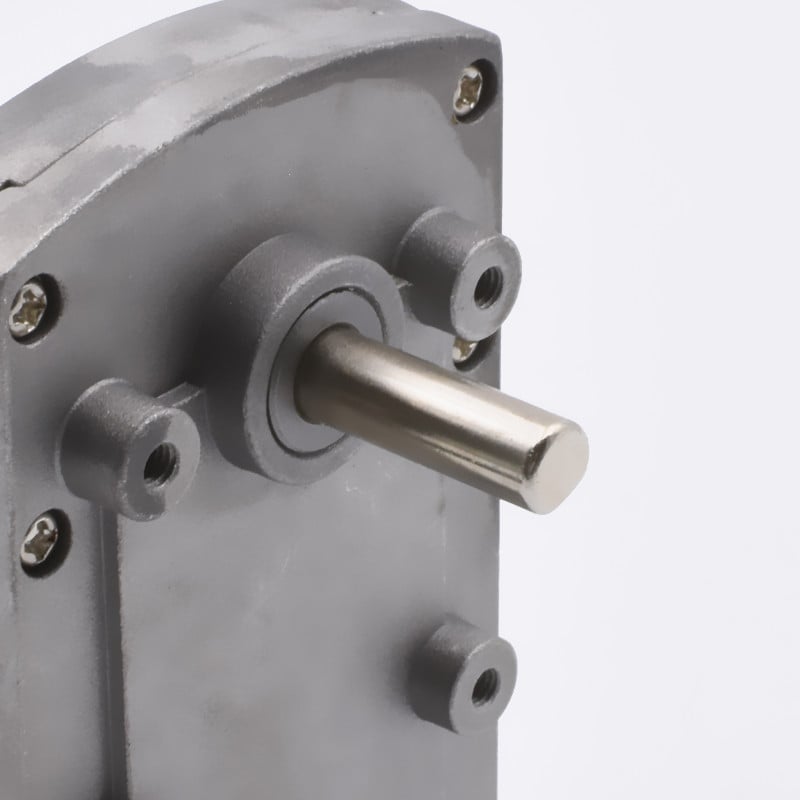

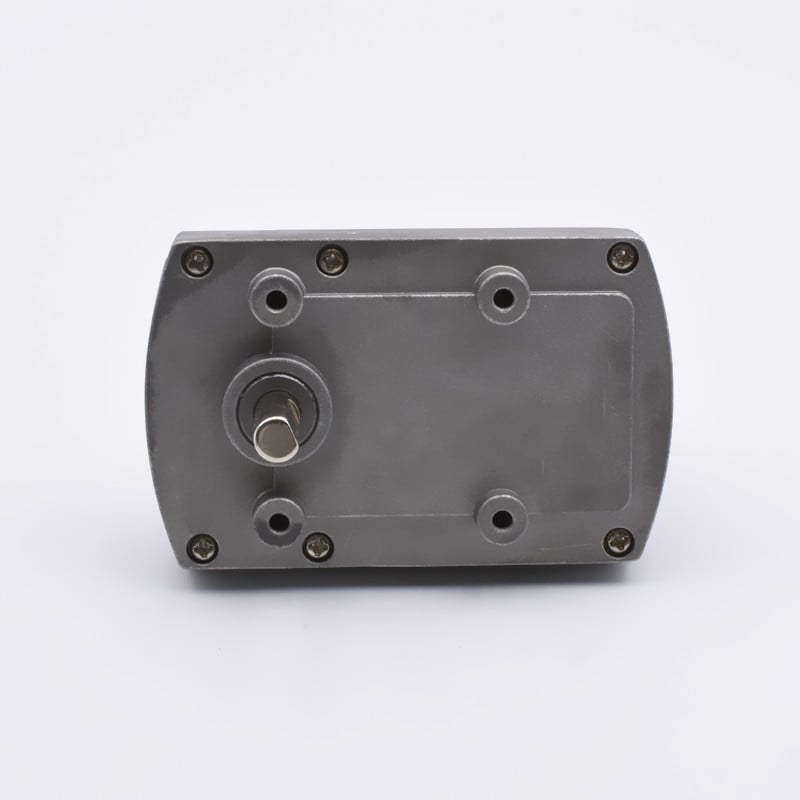

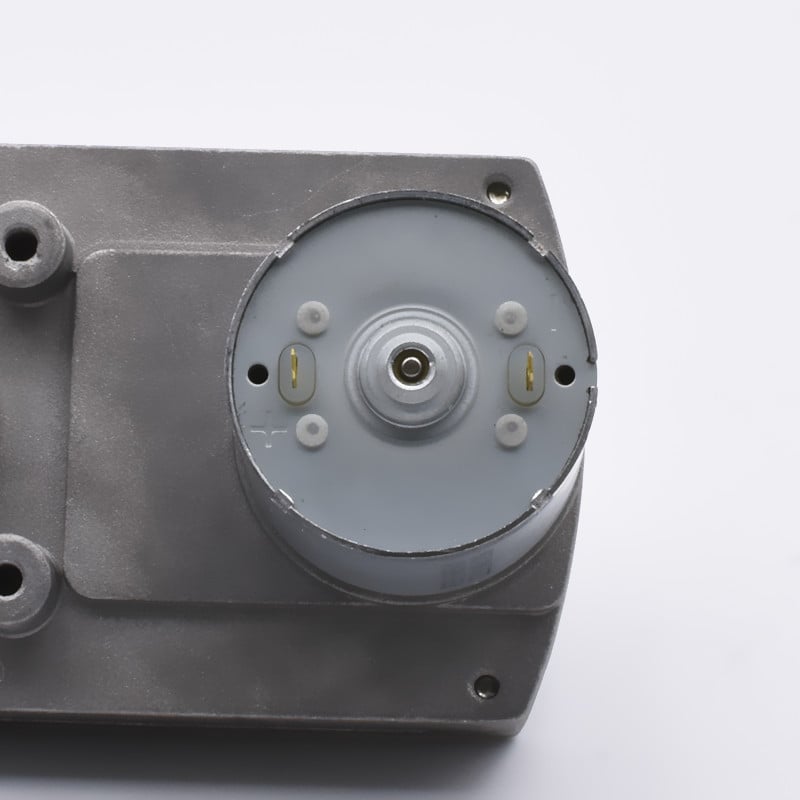

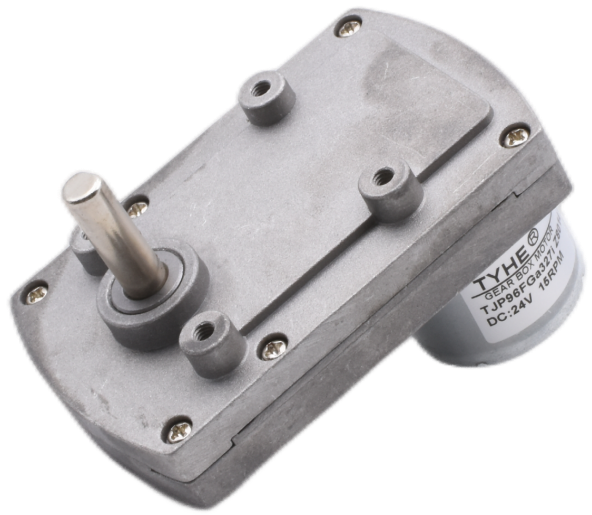

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | জিংক খাদ জিন্ক অ্যালোয় | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | স্টিল ইস্পাতের দাঁত | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | অয়েল ব্যারিং তেলযুক্ত ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤10000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤3kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤5kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤15kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20ডিগ্রি সেলসিয়াস -120ডিগ্রি সেলসিয়াস | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤50dB | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ডিগ্রি সেলসিয়াস কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | A | mN.m | ডব্লিউ | % | mN.m | A | |||||||||||||
| RS530 | 12 | 5000 | 160 | 4000 | 0.49 | 8.90 | 3.73 | 62.86 | 26.70 | 3.05 | |||||||||||
| RS530 | 24 | 7500 | 72 | 6000 | 0.37 | 9.25 | 5.81 | 64.63 | 27.75 | 3.20 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
37 | 77.8 | 156 | 197 | 254 | 297 | 327 | 653 | 826 | 1027 | 1247 | ||||||||||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||
|
গিয়ারবক্সের আকার গিয়ারবক্সের আকার (মিমি) |
96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | ||||||||||
|
দক্ষতা কার্যকারিতা (%) |
0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | ||||||||||
| RS530-12V-5000R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
135.1 | 64.3 | 32.1 | 25.4 | 19.7 | 16.8 | 15.3 | 7.7 | 6.1 | 4.9 | 4.0 | ||||||||||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
108.1 | 51.4 | 25.6 | 20.3 | 15.7 | 13.5 | 12.2 | 6.1 | 4.8 | 3.9 | 3.2 | ||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.202 | 0.425 | 0.725 | 0.915 | 1.180 | 1.380 | 1.519 | 2.579 | 3.262 | 4.056 | 4.924 | ||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.98 | 4.17 | 7.10 | 8.97 | 11.56 | 13.52 | 14.89 | 25.27 | 31.97 | 39.74 | 48.26 | ||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
2.28 | 4.80 | 8.18 | 10.33 | 13.32 | 15.58 | 17.15 | 29.12 | 36.83 | 45.79 | 55.60 | ||||||||||
| RS530-24V-7500R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
202.7 | 96.4 | 48.1 | 38.1 | 29.5 | 25.3 | 22.9 | 11.5 | 9.1 | 7.3 | 6.0 | ||||||||||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
162.2 | 77.1 | 38.5 | 30.5 | 23.6 | 20.2 | 18.3 | 9.2 | 7.3 | 5.8 | 4.8 | ||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.210 | 0.442 | 0.753 | 0.951 | 1.226 | 1.434 | 1.579 | 2.680 | 3.390 | 4.215 | 5.000 | ||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
2.06 | 4.33 | 7.38 | 9.32 | 12.02 | 14.05 | 15.47 | 26.26 | 33.22 | 41.31 | 49.00 | ||||||||||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
2.37 | 4.99 | 8.50 | 10.74 | 13.85 | 16.19 | 17.83 | 30.26 | 38.28 | 47.59 | 56.45 | ||||||||||

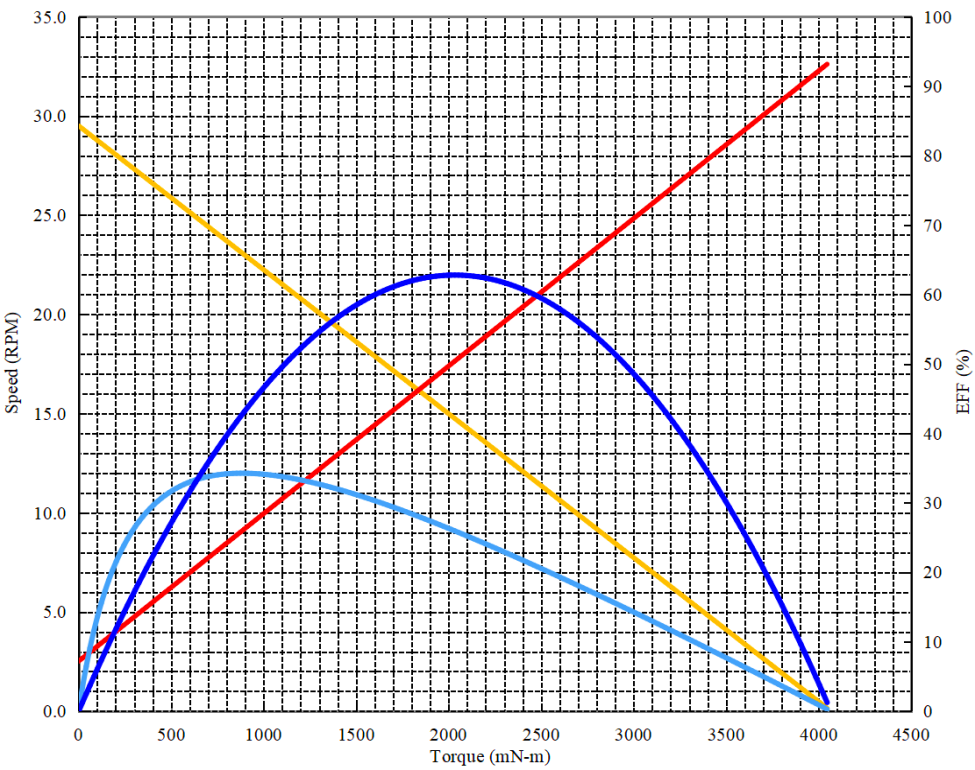

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ডিগ্রি সেলসিয়াস ) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | 7500RPM | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 4 | 5.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 24 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 254 | 1.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 29.5 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.07 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 3991.08 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.94 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 34.3 | % | |||||||||||||||||||
| টর্ক টর্ক : | 882.7 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 23.1 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.26 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 2.13 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 3.140 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 2032.8 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 14.8 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.50 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 12ppr | A&B | ||||||||||||||||||
