DC редуктор Директно токово мотор с редуктор																2 Nm		8 Watts
RS530 Микро щетков-direct current мотор с косинчест геарбокс																За комбиниране с
																Енкодер сензор на Хол
																Може да се kombinira с магнитен енкодер


Серия TJZ37RGa

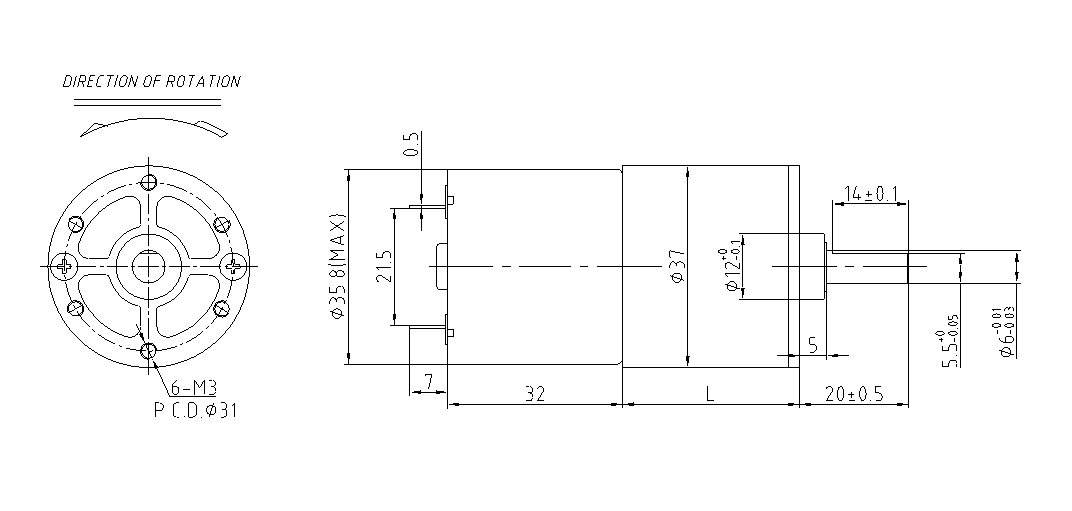

Дименсионен чертеж Чертеж на размерите (мм)

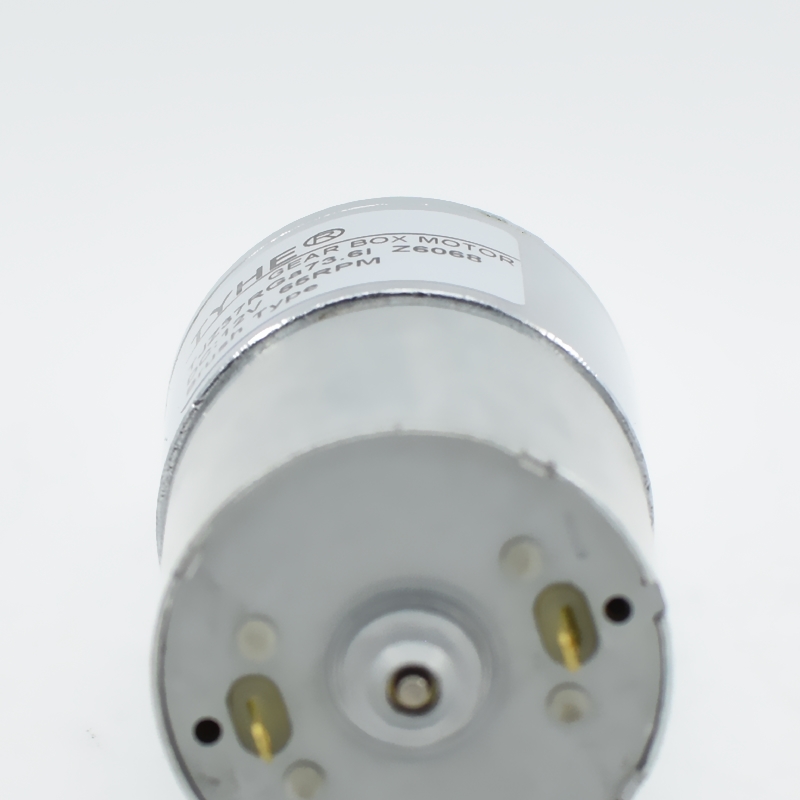

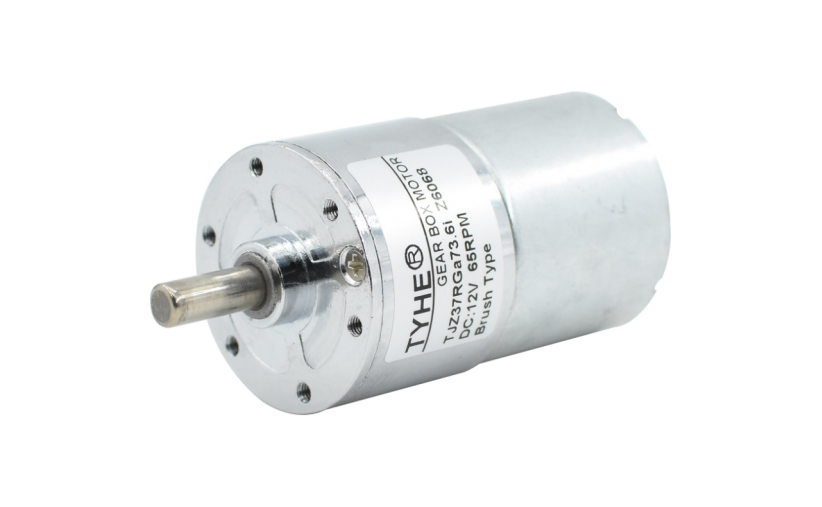

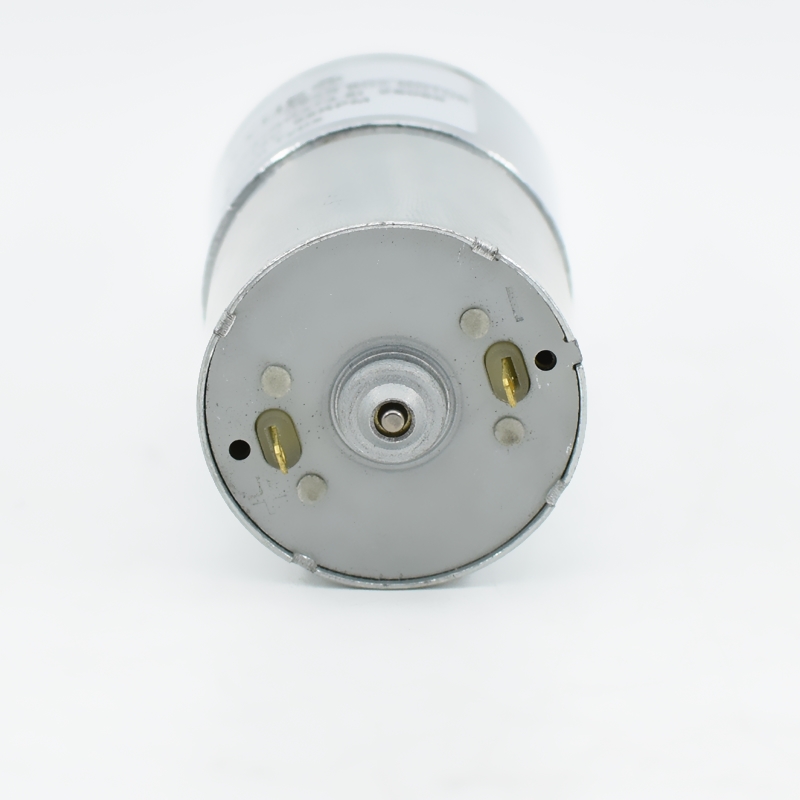

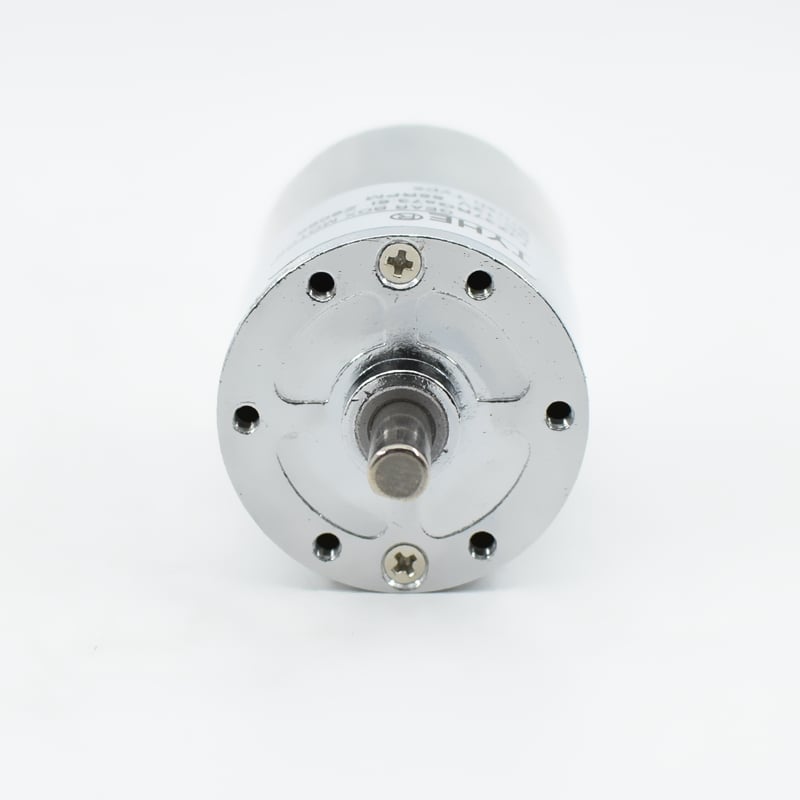

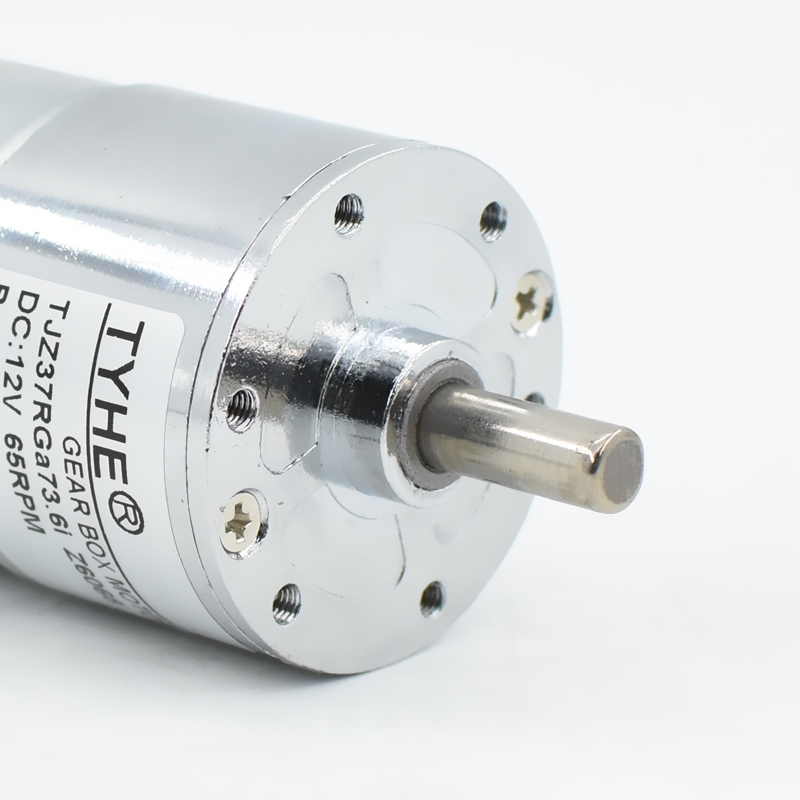

Снимка на мотора Физическа снимка на мотора

Характеристики на мотора Характеристики на мотора
Материал за жилища Материал на монтираната повърхност															Цинков сплав Цинков сплав
Материал на зъбастата верига Материал на гредите															Прахова металиргия и оцел прахова металиргия и стоманени зъби
Обратно хвърчане Заден зазор на шестерните															≤2°
Подшипници на изходната вала Подшипници на изходния вал															Маслени подшипници Съдържащи маслени подшипници
Препоръчителна максимална входна скорост Предложена максимална входна скорост за връщане															≤10000 об/мин
Радиална сила Радиална сила															≤1kgf
Аксилна сила 轴向力															≤0.7kgf
Максимална притискова сила върху вала 主轴最大承受压入力															≤10kgf
Радиаленinterspace 径向间隙															≤0,1 мм
Аксиленinterspace Аксиално пространство															≤0.3mm
Диапазон на оперативната температура Диапазон на температурата за използване															-20℃ -120℃
Комутатор Структура за комутация															Четка
Посока на въртенето Насочение на въртенето															CW / CCW
Шум Шум															≤50dB


Технически данни за DC мотор Параметри на直流мотора
Стойности при 25-30 ℃ измерени стойности при стаяна температура
Модел Модел	Номинално Напрежение （V ） номинално напрежение	No-Load параметри при празна заредка		Оценено номинални параметри					Stall параметри при блокирано въртене		*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. Предупреждение: Параметрите в таблицата от лявата страна са ограничени, моля свържете се с нашите служители за повече информация.
		скорост обороти	Текущ ток	скорост обороти	Текущ ток	Момент момент	изход изходна работа	Eff ефективност	Момент момент	Текущ ток
		об/мин	МА	об/мин	А.	mN.m	W	%	mN.m	А.
RS530	12	5000	160	4000	0.49	8.90	3.73	62.86	26.70	3.05
RS530	24	7500	72	6000	0.37	9.25	5.81	64.63	27.75	3.20
Технически данни за мотор с греда Параметри на редукторния мотор
Данни за гредата Параметри на редуктора
Отношение на передача Коефициент на замедление n : 1			6.9	8.4	13.5	16	19.3	24.4	37	45	73.6	95	105	172	244	310	516	627	1093	1328	1613
Брой стъпки на шестерните Стъпки на замедление			2	3	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8	8
Дължина на редуктора Дължина на шестерната кутия (мм)			22.5	22.5	22.5	22.5	24.5	24.5	24.5	26.5	26.5	26.5	29.5	29.5	29.5	32.5	32.5	32.5	32.5	32.5	32.5
Ефективност ефективност (%)			0.72	0.61	0.61	0.61	0.52	0.52	0.52	0.44	0.44	0.44	0.38	0.38	0.38	0.32	0.32	0.32	0.27	0.27	0.27
RS530-12V-5000R
Скорост без натоварване Скорост без натоварване (OБМ)			724.6	595.2	370.4	312.5	259.1	204.9	135.1	111.1	67.9	52.6	47.6	29.1	20.5	16.1	9.7	8.0	4.6	3.8	3.1
Номинална скорост Номинална скорост (OБМ)			579.7	476.2	296.3	250.0	207.3	163.9	108.1	88.9	54.3	42.1	38.1	23.3	16.4	12.9	7.8	6.4	3.7	3.0	2.5
Номинален въртящ момент Номинална моментна сила (Н.м)			0.044	0.046	0.074	0.087	0.090	0.113	0.172	0.178	0.291	0.375	0.352	0.577	0.819	0.884	1.472	1.789	2.000	2.000	2.000
Номинален въртящ момент Номинална моментна сила (KG.CM)			0.43	0.45	0.72	0.86	0.88	1.11	1.68	1.74	2.85	3.68	3.45	5.66	8.03	8.67	14.43	17.53	19.60	19.60	19.60
Номинален въртящ момент Номинална моментна сила (LB.IN)			0.50	0.52	0.83	0.99	1.01	1.28	1.94	2.01	3.28	4.24	3.98	6.52	9.25	9.99	16.62	20.20	22.58	22.58	22.58
RS530-24V-7500R
Скорост без натоварване Скорост без натоварване (OБМ)			1087.0	892.9	555.6	468.8	388.6	307.4	202.7	166.7	101.9	78.9	71.4	43.6	30.7	24.2	14.5	12.0	6.9	5.6	4.6
Номинална скорост Номинална скорост (OБМ)			869.6	714.3	444.4	375.0	310.9	245.9	162.2	133.3	81.5	63.2	57.1	34.9	24.6	19.4	11.6	9.6	5.5	4.5	3.7
Номинален въртящ момент Номинална моментна сила (Н.м)			0.046	0.048	0.077	0.091	0.093	0.118	0.179	0.185	0.302	0.390	0.366	0.600	0.851	0.919	1.530	1.859	2.000	2.000	2.000
Номинален въртящ момент Номинална моментна сила (KG.CM)			0.45	0.47	0.75	0.89	0.91	1.15	1.75	1.81	2.96	3.82	3.59	5.88	8.34	9.01	15.00	18.22	19.60	19.60	19.60
Номинален въртящ момент Номинална моментна сила (LB.IN)			0.52	0.54	0.87	1.03	1.05	1.33	2.02	2.09	3.41	4.40	4.14	6.77	9.61	10.38	17.28	20.99	22.58	22.58	22.58

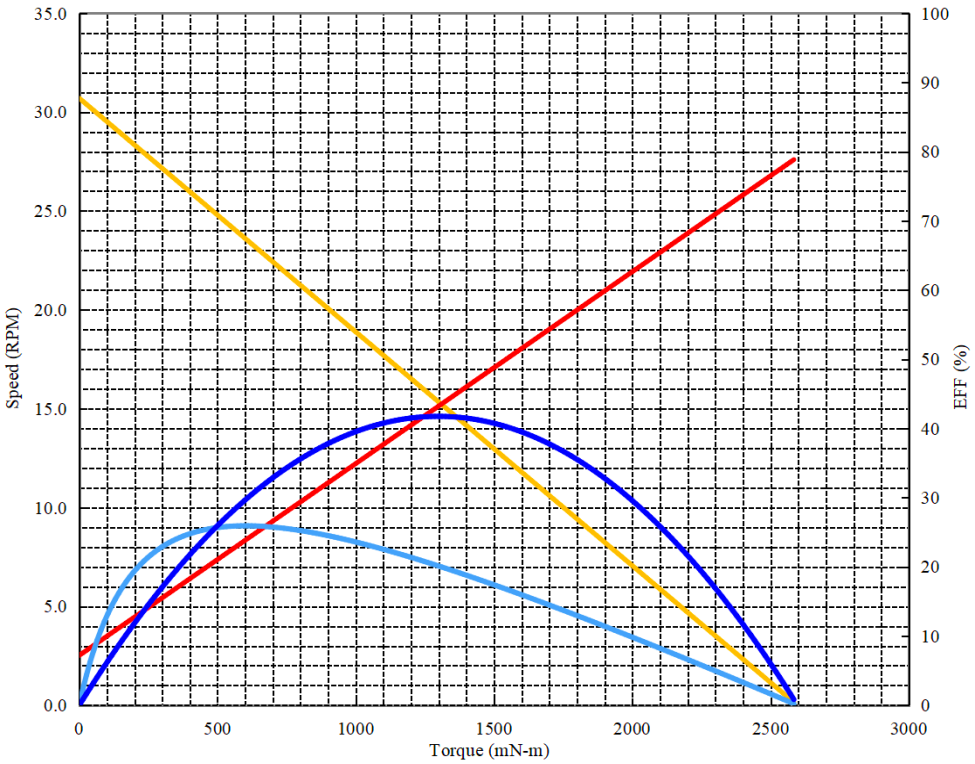

Криви на греден мотор Пример за крива на редукторен мотор
Проект Име на проект :			DC редуктор			Дата Дата :			2025/3/26			Пrestойност (при температура на околната среда 25-30 ℃ )
Скорост на мотора обороти :			7500OБ/МИН		Пълен мащаб Мащаб :				100% от тях		Eff	Бързо тестiranе, за да се предотврати настъпването на температурен рост и повреда от преваряне.
Зубаст колело Ниво :			6						5.0		Ватти	Константно напрежение Константно напрежение при зареждане :					24		Вълтове
Отношение на передача Коефициент на замедление :			244						1.0		Амп.	Насочване Насочване :					CW/CCW
												При нулева тегловна теглота параметри при празна заредка
															скорост обороти :			26.5		об/мин
															Текущ ток :			0.07		Ампери
												Максимални моментни параметри 最大瞬时参数
															Момент Торк :			3440.32		mN-m
															Текущ ток :			0.90		Ампери
												При максимална ефективност 最高效率点参数
															Ефективност ефективност :			27.3		%
															Момент Торк :			772.0		mN-m
															скорост обороти :			20.7		об/мин
															Текущ ток :			0.25		Ампери
															изход Изходна мощност :			1.67		Ватти
												При максимална изходна мощност Параметри на максималната мощност на изхода
															изход Изходна мощност :			2.429		Ватти
															Момент Торк :			1750.7		mN-m
															скорост обороти :			13.3		об/мин
															Текущ ток :			0.49		Ампери
Комбинация за производство Други аксесоари
Аксесоари Име					Напрежение Напрежение			Резолюция Резолюция					Брой канали						Забележка
Магнитен енкодер Магнитен енкодер					5V-24V			12ppr					A&B
