TJX28ZRL

Малък 28 mm мотор-редуктор 12v 24v висок въртящ момент 5kg cm 100 rpm 60rpm 50rpm 1.5nm 3 вата rs 385 dc планетарен редуктор мотор ce rohs

Въведение

DC планетарен редуктор Планетарен редуктор с директен ток																7.5 Nm		5 Watts
RS385 Микро щетков dc мотор с планетарен гироблок																За комбиниране с
																Енкодер сензор на Хол
																Може да се kombinira с магнитен енкодер


TJX28ZRL Series

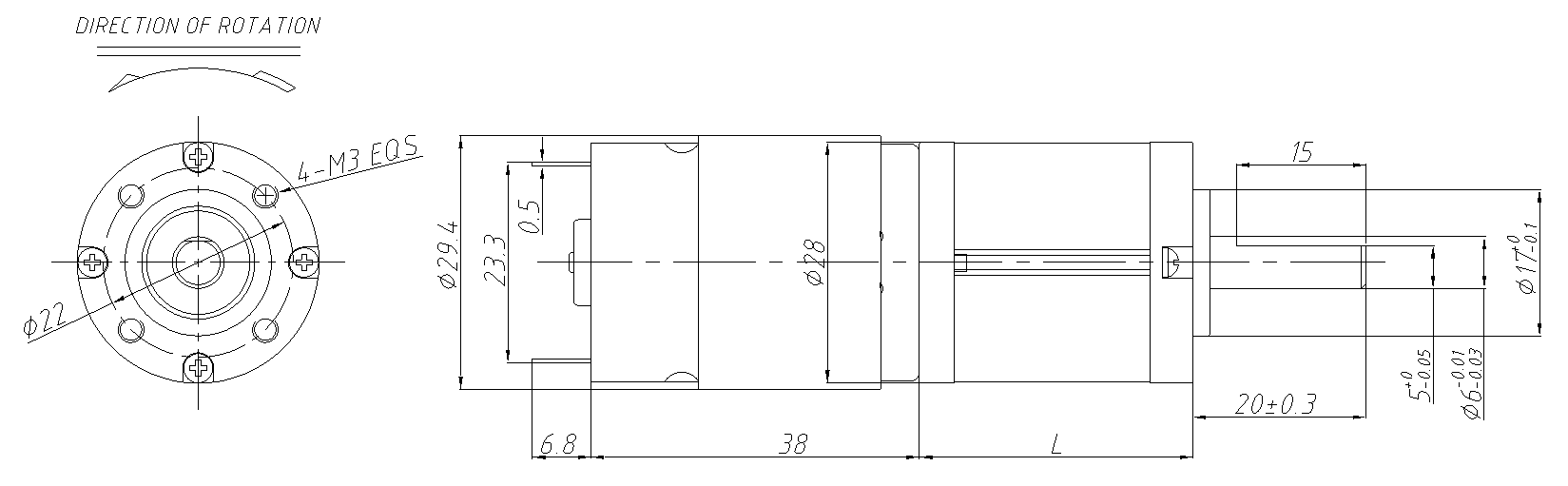

Дименсионен чертеж Чертеж на размерите (мм)

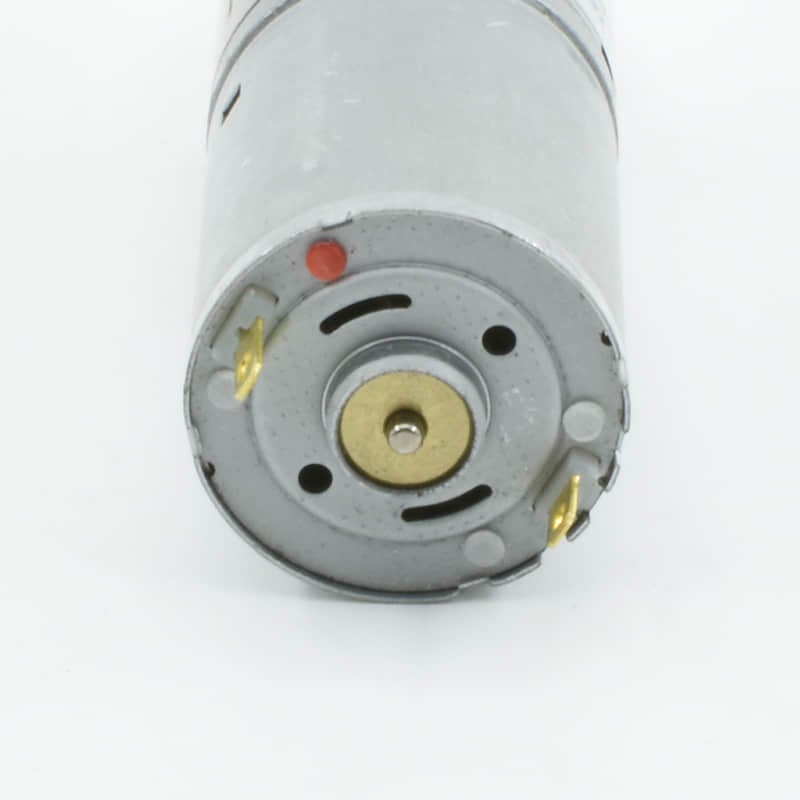

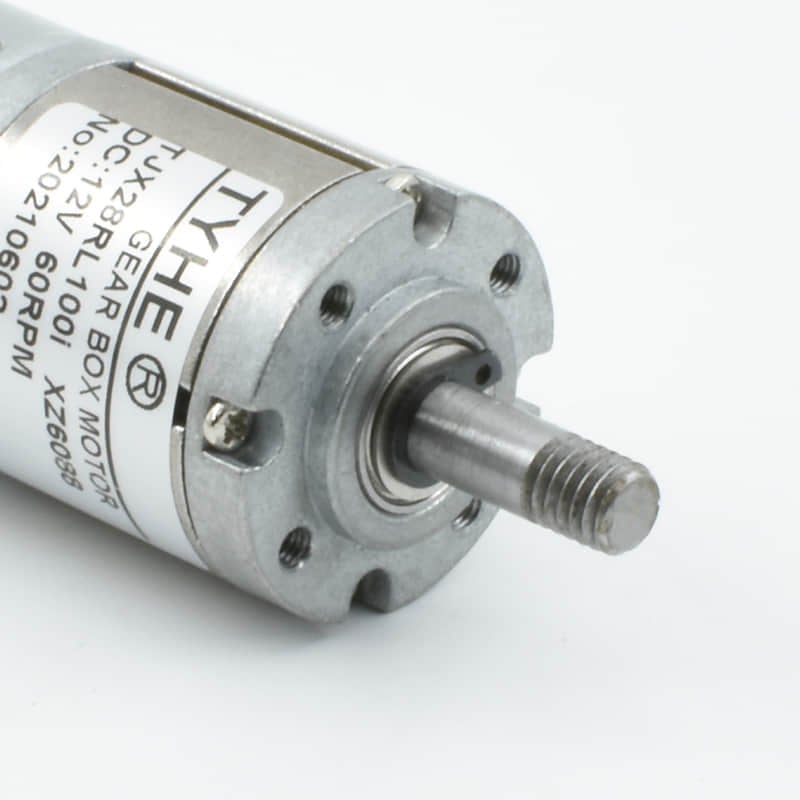

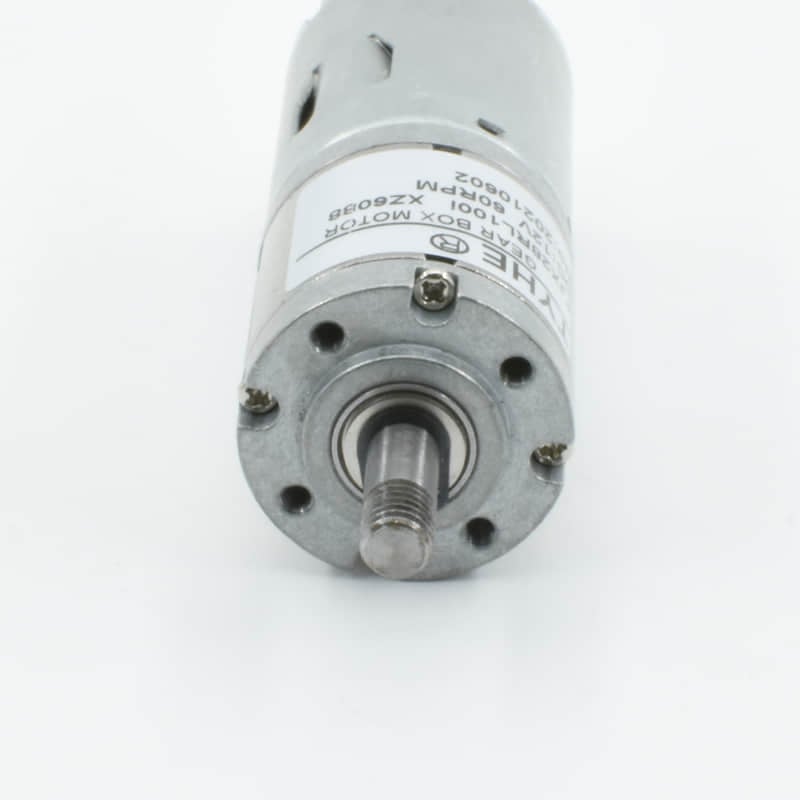

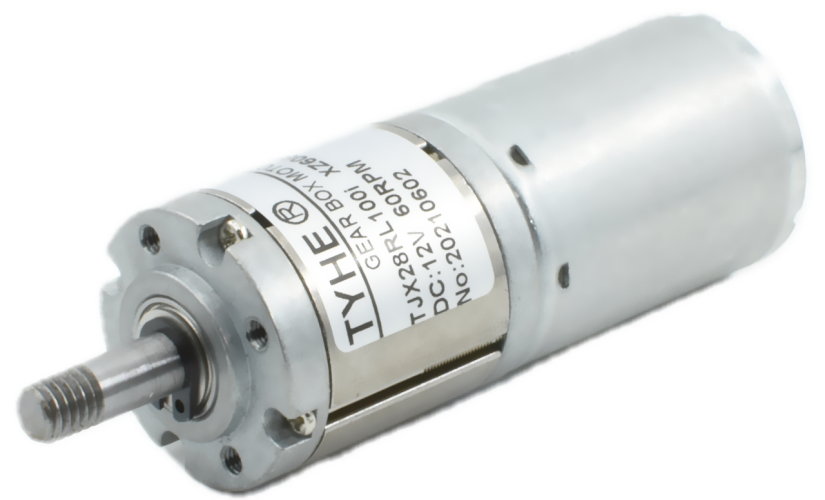

Снимка на мотора Физическа снимка на мотора

Характеристики на мотора Характеристики на мотора
Материал за жилища Материал на монтираната повърхност															алуминиев сплав Алюминиево сплав
Материал на зъбастата верига Материал на гредите															Прахова металика Прахова металика
Обратно хвърчане Заден зазор на шестерните															≤2°
Подшипници на изходната вала Подшипници на изходния вал															Кулачна подлога Кугелни подшипници
Препоръчителна максимална входна скорост Предложена максимална входна скорост за връщане															≤10000 об/мин
Радиална сила Радиална сила															≤3.5kgf
Аксилна сила 轴向力															≤2.5kgf
Максимална притискова сила върху вала 主轴最大承受压入力															≤10kgf
Радиаленinterspace 径向间隙															≤0,1 мм
Аксиленinterspace Аксиално пространство															≤0.3mm
Диапазон на оперативната температура Диапазон на температурата за използване															-20℃ -120℃
Комутатор Структура за комутация															Четка
Посока на въртенето Насочение на въртенето															CW / CCW
Шум Шум															≤50dB


Технически данни за DC мотор Параметри на直流мотора
Стойности при 25-30 ℃ измерени стойности при стаяна температура
Модел Модел	Номинално Напрежение （V ） номинално напрежение	No-Load параметри при празна заредка		Оценено номинални параметри					Stall параметри при блокирано въртене		*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. Предупреждение: Параметрите в таблицата от лявата страна са ограничени, моля свържете се с нашите служители за повече информация.
		скорост обороти	Текущ ток	скорост обороти	Текущ ток	Момент момент	изход изходна работа	Eff ефективност	Момент момент	Текущ ток
		об/мин	МА	об/мин	А.	mN.m	W	%	mN.m	А.
RS385	12	4600	110	3680	0.25	4.98	1.92	64.83	14.94	0.98
RS385	24	5500	55	4400	0.15	5.10	2.35	64.20	15.30	0.84
Технически данни за мотор с греда Параметри на редукторния мотор
Данни за гредата Параметри на редуктора
Отношение на передача Коефициент на замедление n : 1			3.4	4.6	11.2	15.5	21.5	38	52	72	100	126	175	242	334	462	424	586	810	1120	1549
Брой стъпки на шестерните Стъпки на замедление			1	1	2	2	2	3	3	3	3	4	4	4	4	4	5	5	5	5	5
Дължина на редуктора Дължина на шестерната кутия (мм)			20.2	20.2	25.9	25.9	25.9	31.7	31.7	31.7	31.7	37.5	37.5	37.5	37.5	37.5	43.3	43.3	43.3	43.3	43.3
Ефективност ефективност (%)			0.85	0.85	0.72	0.72	0.72	0.61	0.61	0.61	0.61	0.52	0.52	0.52	0.52	0.52	0.44	0.44	0.44	0.44	0.44
RS385-12V-4600R
Скорост без натоварване Скорост без натоварване (OБМ)			1352.9	1000.0	410.7	296.8	214.0	121.1	88.5	63.9	46.0	36.5	26.3	19.0	13.8	10.0	10.8	7.8	5.7	4.1	3.0
Номинална скорост Номинална скорост (OБМ)			1082.4	800.0	328.6	237.4	171.2	96.8	70.8	51.1	36.8	29.2	21.0	15.2	11.0	8.0	8.7	6.3	4.5	3.3	2.4
Номинален въртящ момент Номинална моментна сила (Н.м)			0.014	0.019	0.040	0.056	0.077	0.116	0.159	0.220	0.306	0.328	0.455	0.629	0.868	1.201	0.937	1.295	1.790	2.475	3.423
Номинален въртящ момент Номинална моментна сила (KG.CM)			0.14	0.19	0.39	0.55	0.76	1.14	1.56	2.16	3.00	3.21	4.46	6.17	8.51	11.77	9.18	12.69	17.54	24.25	33.54
Номинален въртящ момент Номинална моментна сила (LB.IN)			0.16	0.22	0.45	0.63	0.87	1.31	1.80	2.49	3.45	3.70	5.14	7.10	9.80	13.56	10.58	14.62	20.21	27.94	38.65
RS385-24V-5500R
Скорост без натоварване Скорост без натоварване (OБМ)			1617.6	1195.7	491.1	354.8	255.8	144.7	105.8	76.4	55.0	43.7	31.4	22.7	16.5	11.9	13.0	9.4	6.8	4.9	3.6
Номинална скорост Номинална скорост (OБМ)			1294.1	956.5	392.9	283.9	204.7	115.8	84.6	61.1	44.0	34.9	25.1	18.2	13.2	9.5	10.4	7.5	5.4	3.9	2.8
Номинален въртящ момент Номинална моментна сила (Н.м)			0.015	0.020	0.041	0.057	0.079	0.119	0.163	0.226	0.313	0.335	0.466	0.644	0.889	1.230	0.959	1.326	1.833	2.534	3.505
Номинален въртящ момент Номинална моментна сила (KG.CM)			0.14	0.20	0.40	0.56	0.78	1.17	1.60	2.21	3.07	3.29	4.57	6.31	8.71	12.05	9.40	13.00	17.96	24.84	34.35
Номинален въртящ момент Номинална моментна сила (LB.IN)			0.17	0.23	0.47	0.64	0.89	1.34	1.84	2.55	3.54	3.79	5.26	7.27	10.04	13.89	10.83	14.97	20.70	28.62	39.58

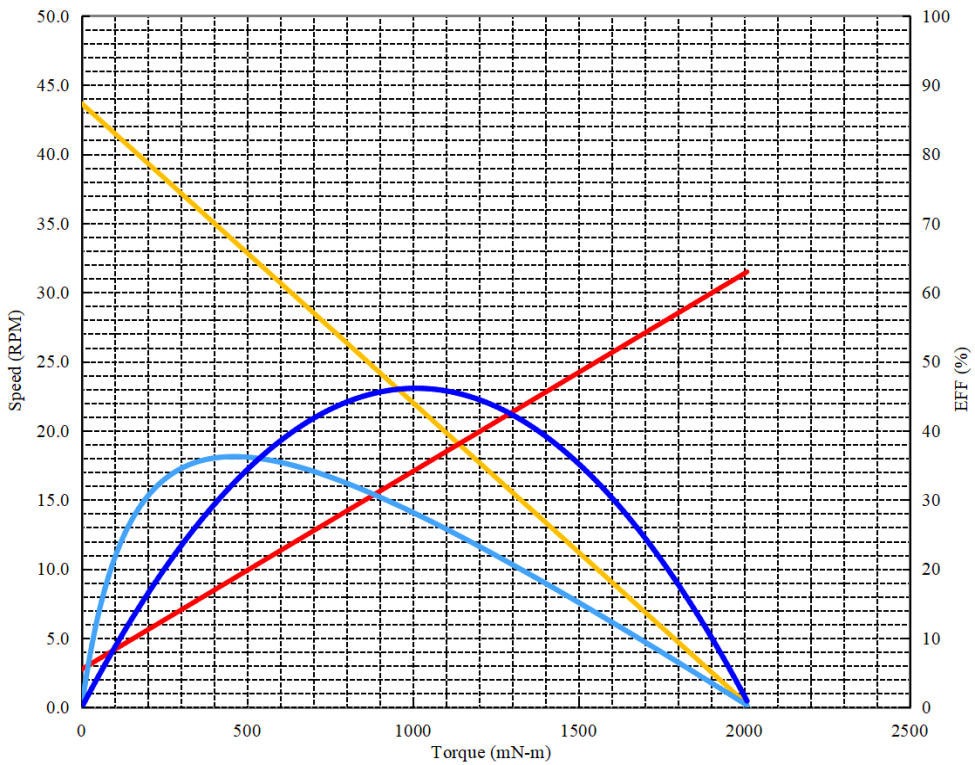

Криви на греден мотор Пример за крива на редукторен мотор
Проект Име на проект :			DC редуктор			Дата Дата :			2025/3/26			Пrestойност (при температура на околната среда 25-30 ℃ )
Скорост на мотора обороти :			5500OБ/МИН		Пълен мащаб Мащаб :				100% от тях		Eff	Бързо тестiranе, за да се предотврати настъпването на температурен рост и повреда от преваряне.
Зубаст колело Ниво :			3						5.0		Ватти	Константно напрежение Константно напрежение при зареждане :					24		Вълтове
Отношение на передача Коефициент на замедление :			126						1.0		Амп.	Насочване Насочване :					CW/CCW
												При нулева тегловна теглота параметри при празна заредка
															скорост обороти :			43.6		об/мин
															Текущ ток :			0.055		Ампери
												Максимални моментни параметри 最大瞬时参数
															Момент Торк :			1987.5		mN-m
															Текущ ток :			0.633		Ампери
												При максимална ефективност 最高效率点参数
															Ефективност ефективност :			36.2		%
															Момент Торк :			459.63		mN-m
															скорост обороти :			33.7		об/мин
															Текущ ток :			0.187		Ампери
															изход Изходна мощност :			1.62		Ватти
												При максимална изходна мощност Параметри на максималната мощност на изхода
															изход Изходна мощност :			2.306		Ватти
															Момент Торк :			1009.2		mN-m
															скорост обороти :			21.8		об/мин
															Текущ ток :			0.34		Ампери
Комбинация за производство Други аксесоари
Аксесоари Име					Напрежение Напрежение			Резолюция Резолюция					Брой канали						Забележка
Магнитен енкодер Магнитен енкодер					5V-24V			12ppr					А.
