Стойност на скоростта на движение 96*60mm rs775 12v 24v 18v двоен вал 50kg cm високо въртящо време 30kgcm 5 n.m 25watt 30w rs775 dc плосък скоростен мотор
| DC редуктор Директно токово мотор с редуктор | 5 Nm | 40 Ват | |||||||||||||||||||
| RS775 Микро щетен dc мотор с плоска греда | За комбиниране с | ||||||||||||||||||||
| Енкодер сензор на Хол | |||||||||||||||||||||
| Може да се kombinira с магнитен енкодер | |||||||||||||||||||||
| Серия TJP96FT | |||||||||||||||||||||

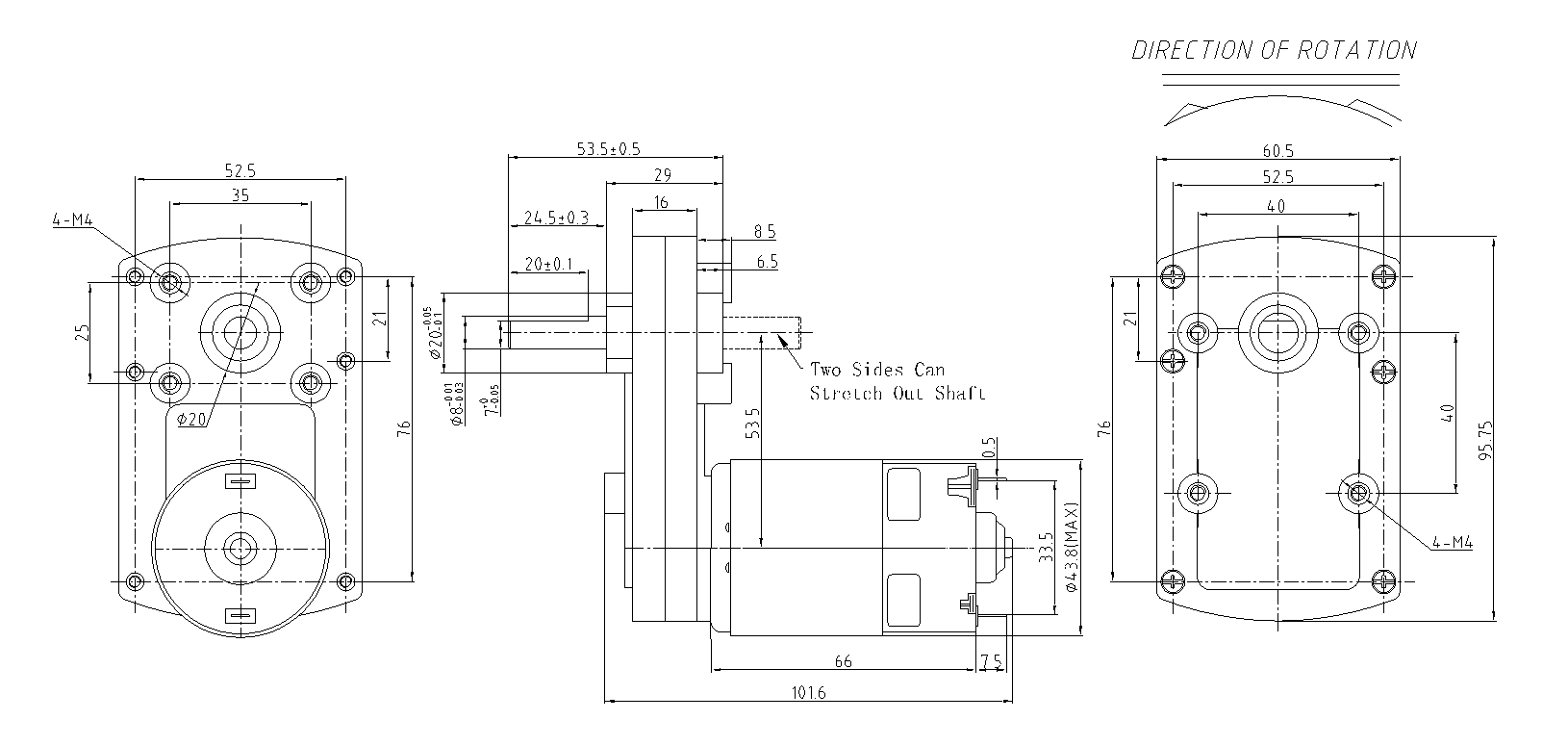

| Дименсионен чертеж Чертеж на размерите (мм) | |||||||||||||||||||||
 | |||||||||||||||||||||

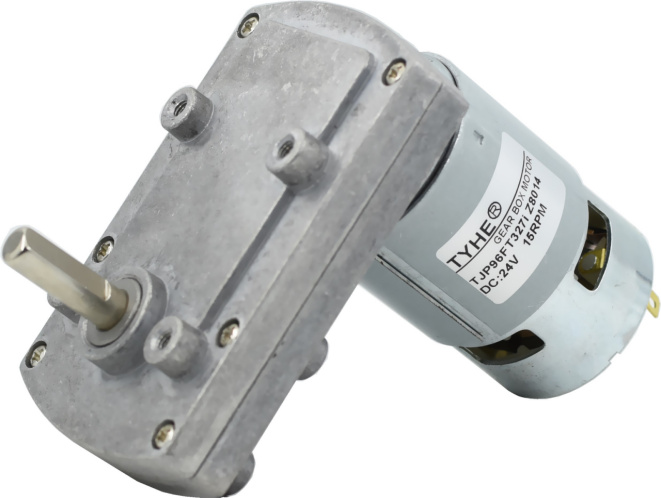

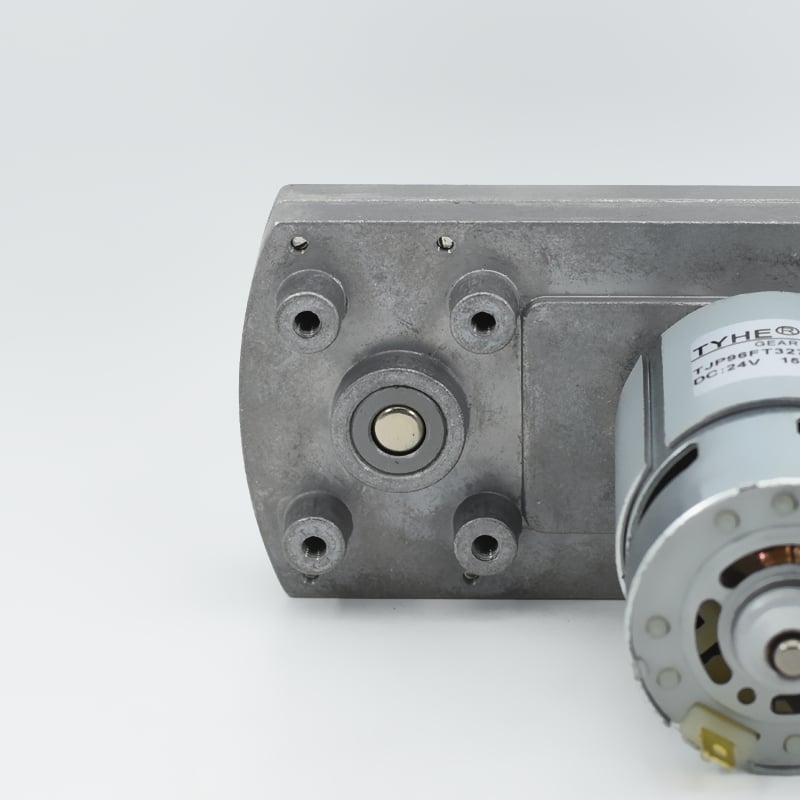

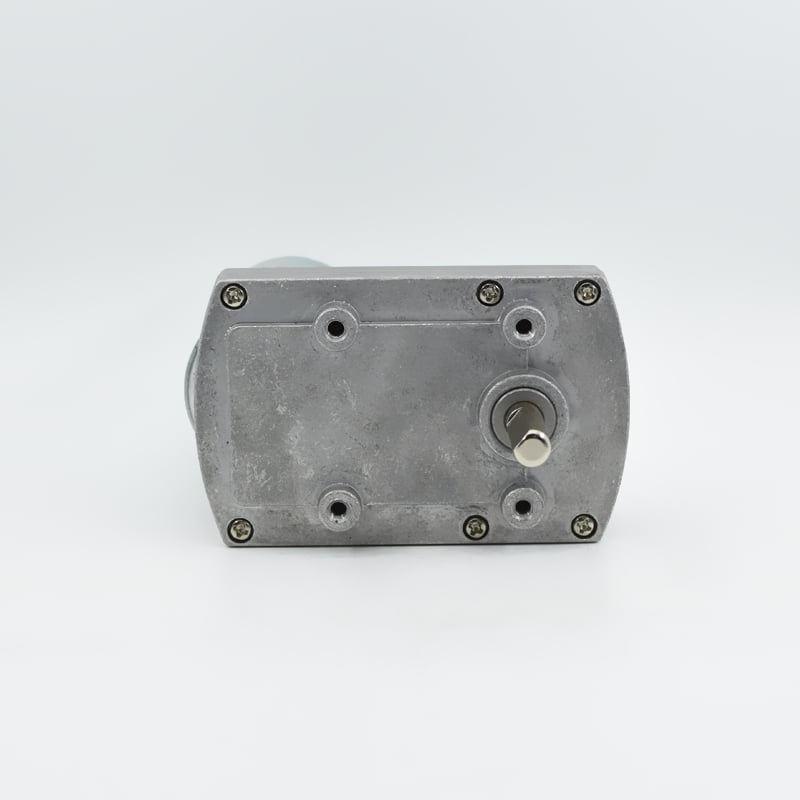

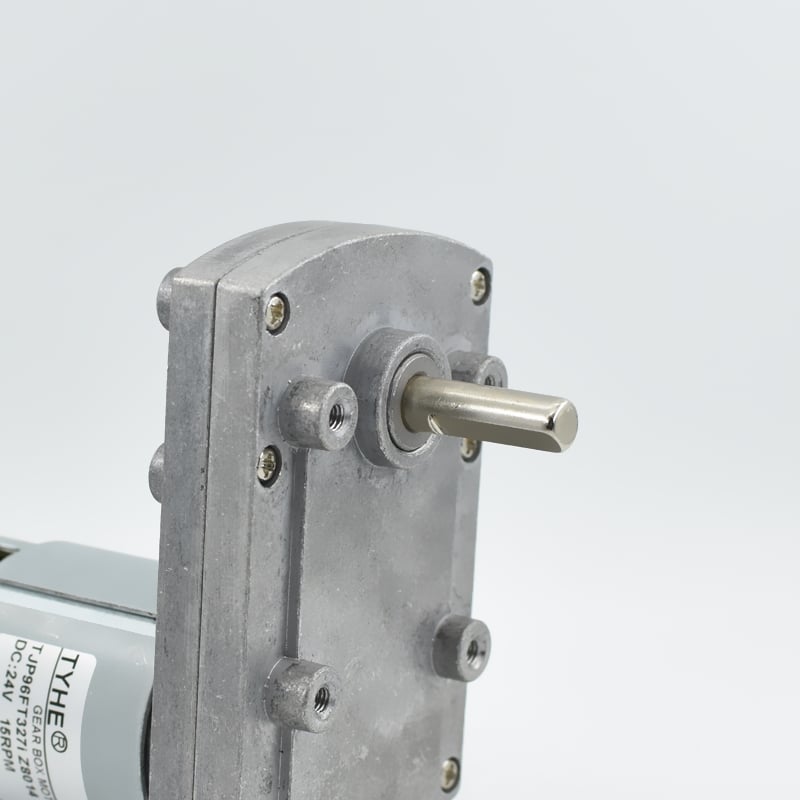

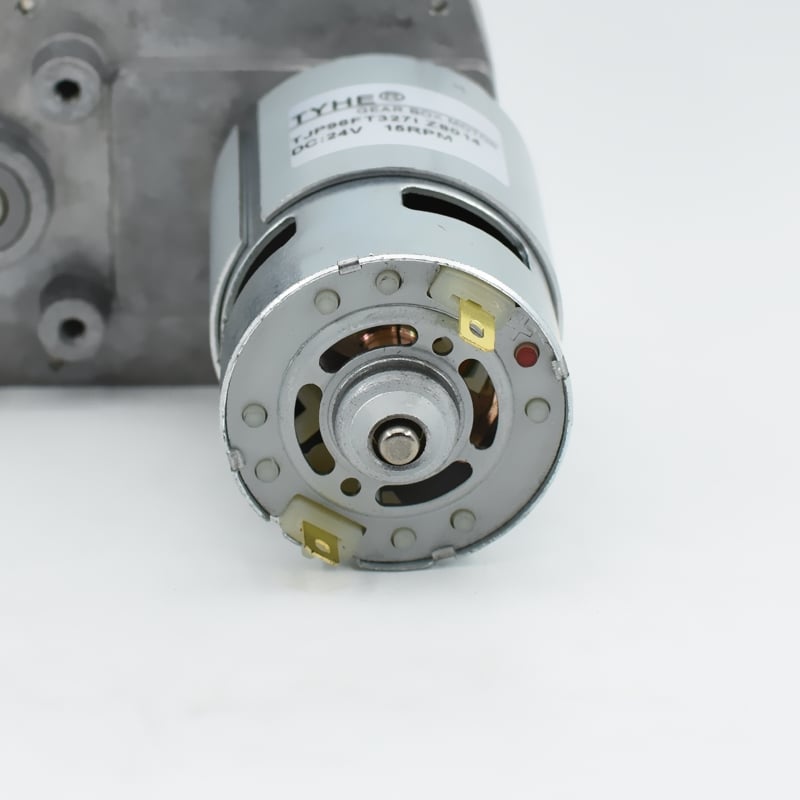

| Снимка на мотора Физическа снимка на мотора | |||||||||||||||||||||
 | |||||||||||||||||||||
| Характеристики на мотора Характеристики на мотора | |||||||||||||||||||||
| Материал за жилища Материал на монтираната повърхност | Цинков сплав Цинков сплав | ||||||||||||||||||||
| Материал на зъбастата верига Материал на гредите | Стомана зубчица от стоман | ||||||||||||||||||||
| Обратно хвърчане Заден зазор на шестерните | ≤2° | ||||||||||||||||||||
| Подшипници на изходната вала Подшипници на изходния вал | Маслени подшипници Съдържащи маслени подшипници | ||||||||||||||||||||
| Препоръчителна максимална входна скорост Предложена максимална входна скорост за връщане | ≤10000 об/мин | ||||||||||||||||||||
| Радиална сила Радиална сила | ≤3кгс | ||||||||||||||||||||
| Аксилна сила 轴向力 | ≤5kgf | ||||||||||||||||||||
| Максимална притискова сила върху вала 主轴最大承受压入力 | ≤15кгс | ||||||||||||||||||||
| Радиаленinterspace 径向间隙 | ≤0,1 мм | ||||||||||||||||||||
| Аксиленinterspace Аксиално пространство | ≤0.3mm | ||||||||||||||||||||
| Диапазон на оперативната температура Диапазон на температурата за използване | -20℃ -120℃ | ||||||||||||||||||||
| Комутатор Структура за комутация | Четка | ||||||||||||||||||||
| Посока на въртенето Насочение на въртенето | CW / CCW | ||||||||||||||||||||
| Шум Шум | ≤ 65dB | ||||||||||||||||||||
| Технически данни за DC мотор Параметри на直流мотора | |||||||||||||||||||||
| Стойности при 25-30 ℃ измерени стойности при стаяна температура | |||||||||||||||||||||
|
Модел Модел |
Номинално Напрежение （V ） номинално напрежение |
No-Load параметри при празна заредка |
Оценено номинални параметри |
Stall параметри при блокирано въртене |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. Предупреждение: Параметрите в таблицата от лявата страна са ограничени, моля свържете се с нашите служители за повече информация. |
||||||||||||||||
|
скорост обороти |
Текущ ток |
скорост обороти |
Текущ ток |
Момент момент |
изход изходна работа |
Eff ефективност |
Момент момент |
Текущ ток |
|||||||||||||
| об/мин | МА | об/мин | А. | mN.m | W | % | mN.m | А. | |||||||||||||
| RS775 | 12 | 7000 | 760 | 5600 | 2.81 | 38.00 | 22.28 | 66.16 | 114.00 | 20.00 | |||||||||||
| RS775 | 24 | 6500 | 395 | 5200 | 1.45 | 41.00 | 22.32 | 64.11 | 123.00 | 10.30 | |||||||||||
| Технически данни за мотор с греда Параметри на редукторния мотор | |||||||||||||||||||||
| Данни за гредата Параметри на редуктора | |||||||||||||||||||||
|
Отношение на передача Коефициент на замедление n : 1 |
37 | 77.8 | 156 | 197 | 254 | 297 | 327 | 653 | 826 | 1027 | 1247 | ||||||||||
|
Брой стъпки на шестерните Стъпки на замедление |
3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||
|
Размер на гиroidна кутия Размер на гиroidна кутия (мм) |
96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | ||||||||||
|
Ефективност ефективност (%) |
0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | ||||||||||
| RS775-12V-7000R | |||||||||||||||||||||
|
Скорост без натоварване Скорост без натоварване (OБМ) |
189.2 | 90.0 | 44.9 | 35.5 | 27.6 | 23.6 | 21.4 | 10.7 | 8.5 | 6.8 | 5.6 | ||||||||||
|
Номинална скорост Номинална скорост (OБМ) |
151.4 | 72.0 | 35.9 | 28.4 | 22.0 | 18.9 | 17.1 | 8.6 | 6.8 | 5.5 | 4.5 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (Н.м) |
0.863 | 1.816 | 3.094 | 3.908 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (KG.CM) |
8.46 | 17.79 | 30.33 | 38.30 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (LB.IN) |
9.75 | 20.50 | 34.94 | 44.12 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (LB.IN) |
11.23 | 23.62 | 40.25 | 50.83 | 65.04 | 65.04 | 65.04 | 65.04 | 65.04 | 65.04 | 65.04 | ||||||||||
|
Скорост без натоварване Скорост без натоварване (OБМ) |
175.7 | 83.5 | 41.7 | 33.0 | 25.6 | 21.9 | 19.9 | 10.0 | 7.9 | 6.3 | 5.2 | ||||||||||
|
Номинална скорост Номинална скорост (OБМ) |
140.5 | 66.8 | 33.3 | 26.4 | 20.5 | 17.5 | 15.9 | 8.0 | 6.3 | 5.1 | 4.2 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (Н.м) |
0.932 | 1.959 | 3.339 | 4.216 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (KG.CM) |
9.13 | 19.20 | 32.72 | 41.32 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (LB.IN) |
10.52 | 22.12 | 37.70 | 47.60 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | ||||||||||

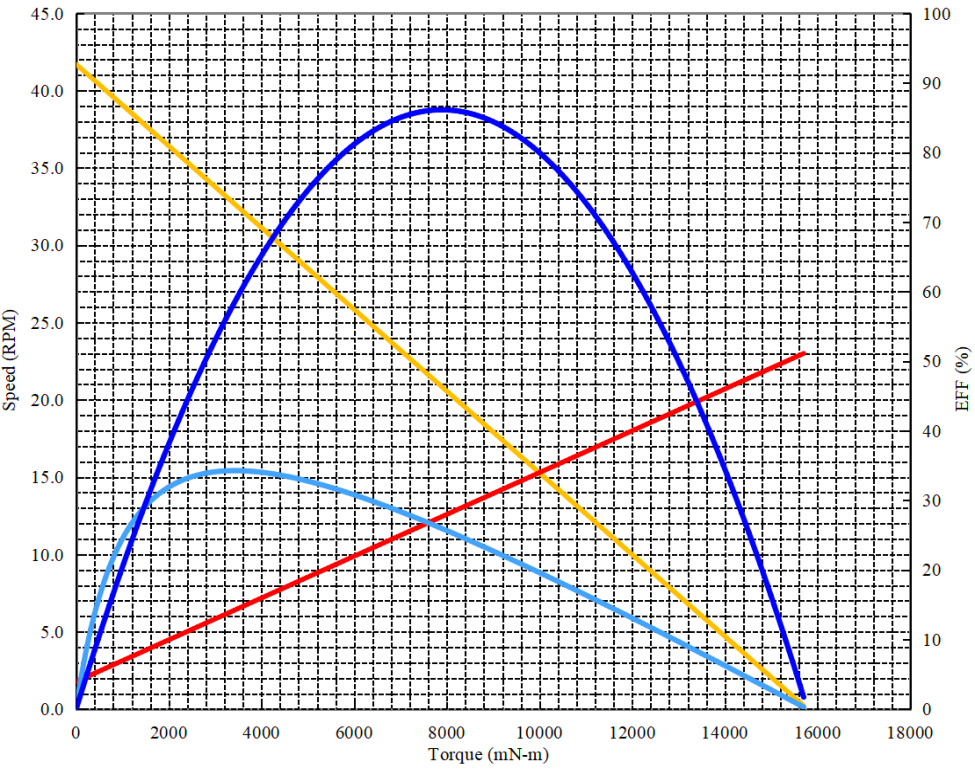

| Криви на греден мотор Пример за крива на редукторен мотор | |||||||||||||||||||||
| Проект Име на проект : | DC редуктор | Дата Дата : | 2025/3/26 | Пrestойност (при температура на околната среда 25-30 ℃ ) | |||||||||||||||||
| Скорост на мотора обороти : | 6500rpm | Пълен мащаб Мащаб : | 100% от тях | Eff | Бързо тестiranе, за да се предотврати настъпването на температурен рост и повреда от преваряне. | ||||||||||||||||
| Зубаст колело Ниво : | 4 | 20.0 | Ватти | Константно напрежение Константно напрежение при зареждане : | 24 | Вълтове | |||||||||||||||
| Отношение на передача Коефициент на замедление : | 156 | 10.0 | Амп. | Насочване Насочване : | CW/CCW | ||||||||||||||||
 |
При нулева тегловна теглота параметри при празна заредка | ||||||||||||||||||||
| скорост обороти : | 41.7 | об/мин | |||||||||||||||||||
| Текущ ток : | 0.40 | Ампери | |||||||||||||||||||
| Максимални моментни параметри 最大瞬时参数 | |||||||||||||||||||||
| Момент Торк : | 15490.49 | mN-m | |||||||||||||||||||
| Текущ ток : | 5.14 | Ампери | |||||||||||||||||||
| При максимална ефективност 最高效率点参数 | |||||||||||||||||||||
| Ефективност ефективност : | 34.3 | % | |||||||||||||||||||
| Момент Торк : | 3425.9 | mN-m | |||||||||||||||||||
| скорост обороти : | 32.6 | об/мин | |||||||||||||||||||
| Текущ ток : | 1.42 | Ампери | |||||||||||||||||||
| изход Изходна мощност : | 11.71 | Ватти | |||||||||||||||||||
| При максимална изходна мощност Параметри на максималната мощност на изхода | |||||||||||||||||||||
| изход Изходна мощност : | 17.224 | Ватти | |||||||||||||||||||
| Момент Торк : | 7889.2 | mN-m | |||||||||||||||||||
| скорост обороти : | 20.9 | об/мин | |||||||||||||||||||
| Текущ ток : | 2.77 | Ампери | |||||||||||||||||||
| Комбинация за производство Други аксесоари | |||||||||||||||||||||
| Аксесоари Име | Напрежение Напрежение | Резолюция Резолюция | Брой канали | Забележка | |||||||||||||||||
| Магнитен енкодер Магнитен енкодер | 5V-24V | 13ppr | A&B | ||||||||||||||||||
