Специализиран 102mm плоска скоростна кутия 12v 24v 60w 70 вата 50kg cm 90kgcm въртящ момент 50 rpm 35rpm правоъгълна четка дисков скоростна редуктор мотор
| DC редуктор Директно токово мотор с редуктор | 5 Nm | 60 Ват | |||||||||||||||||||
| 5078ZY Микро щетков直流 мотор с плоска гиробокса | За комбиниране с | ||||||||||||||||||||
| Енкодер и спирачка | |||||||||||||||||||||
| Може да се kombinira с енкодер и спирачка | |||||||||||||||||||||
| Серия TJP102FR | |||||||||||||||||||||
| Дименсионен чертеж Чертеж на размерите (мм) | |||||||||||||||||||||
 | |||||||||||||||||||||

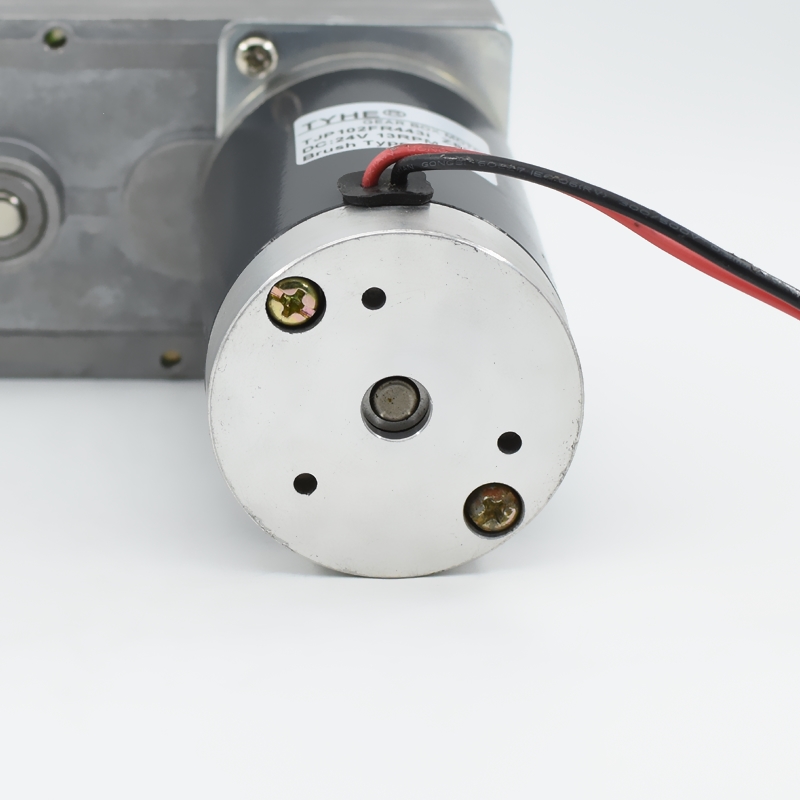

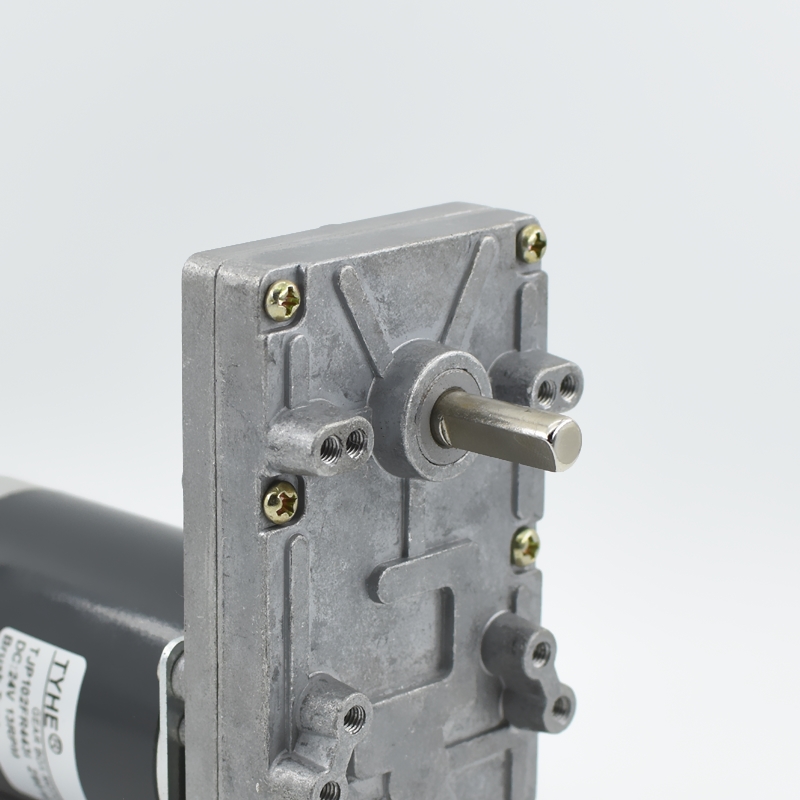

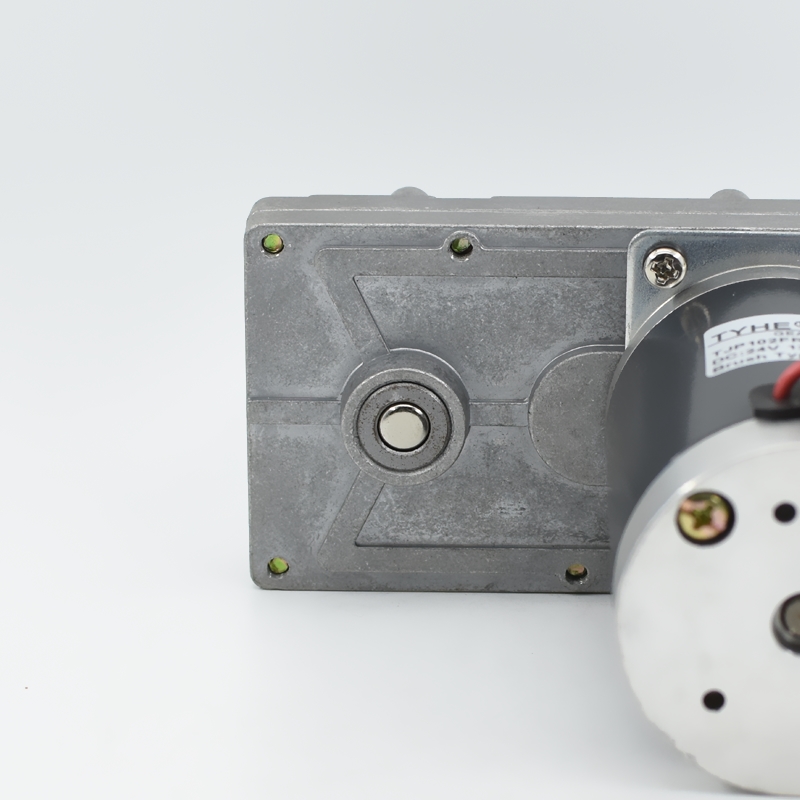

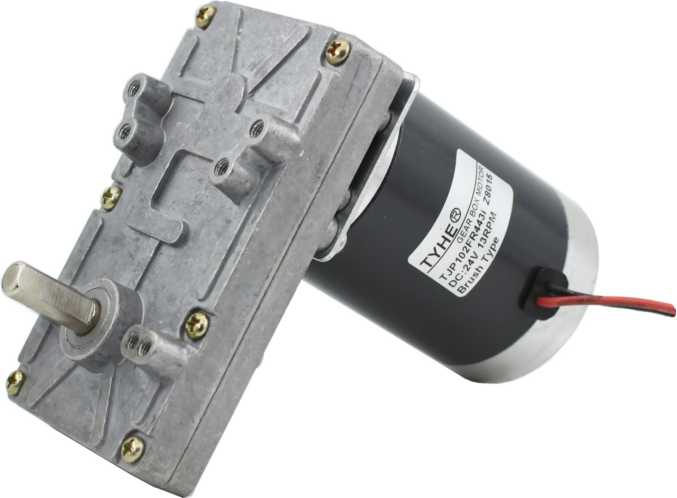

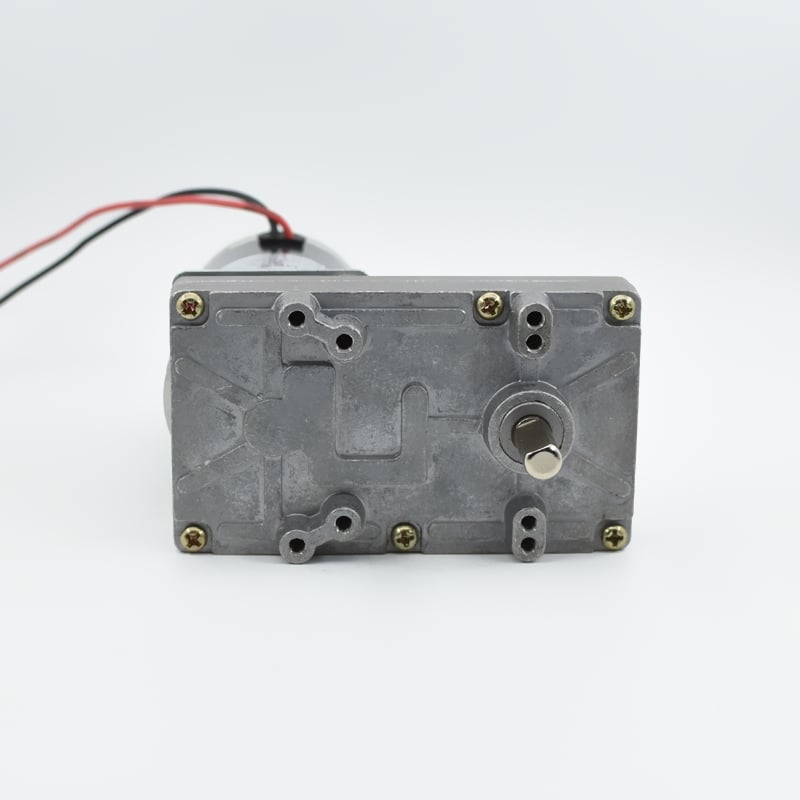

| Снимка на мотора Физическа снимка на мотора | |||||||||||||||||||||
 | |||||||||||||||||||||
| Характеристики на мотора Характеристики на мотора | |||||||||||||||||||||
| Материал за жилища Материал на монтираната повърхност | алуминиев сплав Алюминиево сплав | ||||||||||||||||||||
| Материал на зъбастата верига Материал на гредите | Стомана зубчица от стоман | ||||||||||||||||||||
| Обратно хвърчане Заден зазор на шестерните | ≤2° | ||||||||||||||||||||
| Подшипници на изходната вала Подшипници на изходния вал | Кулачна подлога Кугелни подшипници | ||||||||||||||||||||
| Препоръчителна максимална входна скорост Предложена максимална входна скорост за връщане | ≤8000 об/мин | ||||||||||||||||||||
| Радиална сила Радиална сила | ≤3кгс | ||||||||||||||||||||
| Аксилна сила 轴向力 | ≤5kgf | ||||||||||||||||||||
| Максимална притискова сила върху вала 主轴最大承受压入力 | ≤15кгс | ||||||||||||||||||||
| Радиаленinterspace 径向间隙 | ≤0,1 мм | ||||||||||||||||||||
| Аксиленinterspace Аксиално пространство | ≤0.3mm | ||||||||||||||||||||
| Диапазон на оперативната температура Диапазон на температурата за използване | -20℃ -120℃ | ||||||||||||||||||||
| Комутатор Структура за комутация | Четка | ||||||||||||||||||||
| Посока на въртенето Насочение на въртенето | CW / CCW | ||||||||||||||||||||
| Шум Шум | ≤70дБ | ||||||||||||||||||||
| Технически данни за DC мотор Параметри на直流мотора | |||||||||||||||||||||
| Стойности при 25-30 ℃ измерени стойности при стаяна температура | |||||||||||||||||||||
|
Модел Модел |
Номинално Напрежение （V ） номинално напрежение |
No-Load параметри при празна заредка |
Оценено номинални параметри |
Stall параметри при блокирано въртене |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. Предупреждение: Параметрите в таблицата от лявата страна са ограничени, моля свържете се с нашите служители за повече информация. |
||||||||||||||||
|
скорост обороти |
Текущ ток |
скорост обороти |
Текущ ток |
Момент момент |
изход изходна работа |
Eff ефективност |
Момент момент |
Текущ ток |
|||||||||||||
| об/мин | МА | об/мин | А. | mN.m | W | % | mN.m | А. | |||||||||||||
| 5078ZY | 24 | 3000 | 213 | 2400 | 0.91 | 63.85 | 16.05 | 73.65 | 191.55 | 7.06 | |||||||||||
| 5078ZY | 24 | 6000 | 583 | 4800 | 1.96 | 66.98 | 33.67 | 71.71 | 200.94 | 12.98 | |||||||||||
| Технически данни за мотор с греда Параметри на редукторния мотор | |||||||||||||||||||||
| Данни за гредата Параметри на редуктора | |||||||||||||||||||||
|
Отношение на передача Коефициент на замедление n : 1 |
23 | 31.5 | 57 | 80 | 108 | 127 | 198 | 234 | 272 | 322 | 374 | 443 | |||||||||
|
Брой стъпки на шестерните Стъпки на замедление |
3 | 3 | 3 | 3 | 3 | 3 | 5 | 5 | 5 | 5 | 5 | 5 | |||||||||
|
Дължина на редуктора Дължина на шестерната кутия (мм) |
102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | |||||||||
|
Ефективност ефективност (%) |
0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | |||||||||
| 5078ZY-24V-3000R | |||||||||||||||||||||
|
Скорост без натоварване Скорост без натоварване (OБМ) |
130.4 | 95.2 | 52.6 | 37.5 | 27.8 | 23.6 | 15.2 | 12.8 | 11.0 | 9.3 | 8.0 | 6.8 | |||||||||
|
Номинална скорост Номинална скорост (OБМ) |
104.3 | 76.2 | 42.1 | 30.0 | 22.2 | 18.9 | 12.1 | 10.3 | 8.8 | 7.5 | 6.4 | 5.4 | |||||||||
|
Номинален въртящ момент Номинална моментна сила (Н.м) |
0.902 | 1.235 | 2.235 | 3.137 | 4.235 | 4.980 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | |||||||||
|
Номинален въртящ момент Номинална моментна сила (KG.CM) |
8.84 | 12.10 | 21.90 | 30.74 | 41.50 | 48.80 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | |||||||||
|
Номинален въртящ момент Номинална моментна сила (LB.IN) |
10.18 | 13.95 | 25.24 | 35.42 | 47.82 | 56.23 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | |||||||||
| 5078ZY-24V-6000R | |||||||||||||||||||||
|
Скорост без натоварване Скорост без натоварване (OБМ) |
260.9 | 190.5 | 105.3 | 75.0 | 55.6 | 47.2 | 30.3 | 25.6 | 22.1 | 18.6 | 16.0 | 13.5 | |||||||||
|
Номинална скорост Номинална скорост (OБМ) |
208.7 | 152.4 | 84.2 | 60.0 | 44.4 | 37.8 | 24.2 | 20.5 | 17.6 | 14.9 | 12.8 | 10.8 | |||||||||
|
Номинален въртящ момент Номинална моментна сила (Н.м) |
0.946 | 1.296 | 2.345 | 3.291 | 4.442 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | |||||||||
|
Номинален въртящ момент Номинална моментна сила (KG.CM) |
9.27 | 12.70 | 22.98 | 32.25 | 43.54 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | |||||||||
|
Номинален въртящ момент Номинална моментна сила (LB.IN) |
10.68 | 14.63 | 26.47 | 37.16 | 50.16 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | |||||||||

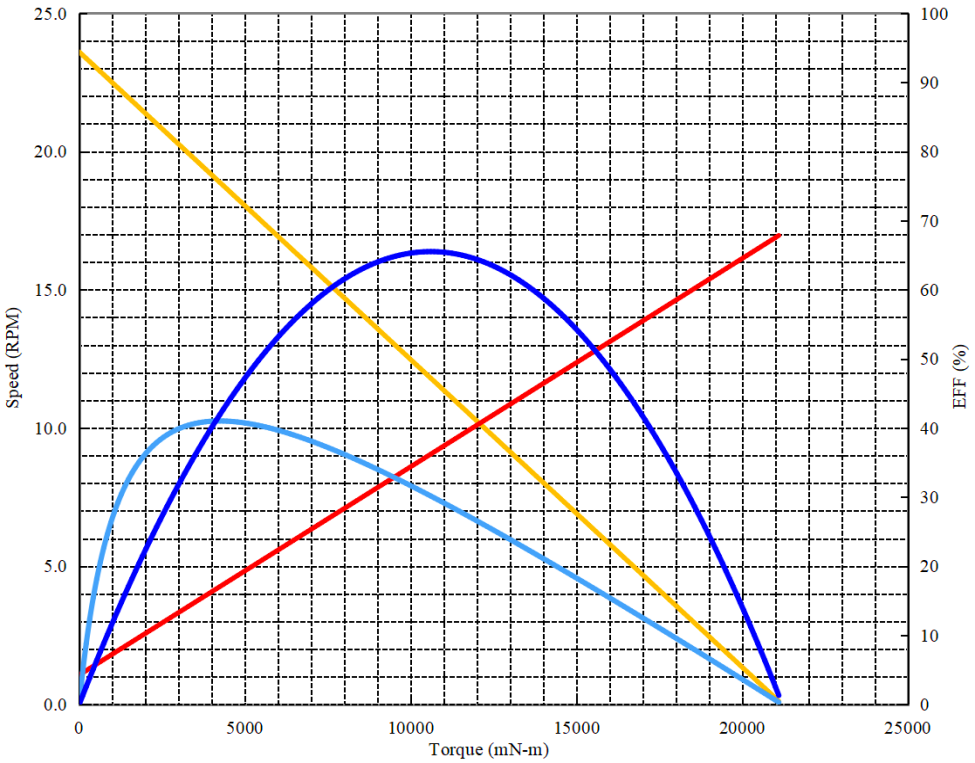

| Криви на греден мотор Пример за крива на редукторен мотор | |||||||||||||||||||||
| Проект Име на проект : | DC редуктор | Дата Дата : | 2025/3/26 | Пrestойност (при температура на околната среда 25-30 ℃ ) | |||||||||||||||||
| Скорост на мотора обороти : | 3000об/мин | Пълен мащаб Мащаб : | 100% от тях | Eff | Бързо тестiranе, за да се предотврати настъпването на температурен рост и повреда от преваряне. | ||||||||||||||||
| Зубаст колело Ниво : | 3 | 20.0 | Ватти | Константно напрежение Константно напрежение при зареждане : | 24 | Вълтове | |||||||||||||||
| Отношение на передача Коефициент на замедление : | 127 | 5.0 | Амп. | Насочване Насочване : | CW/CCW | ||||||||||||||||
 |
При нулева тегловна теглота параметри при празна заредка | ||||||||||||||||||||
| скорост обороти : | 23.6 | об/мин | |||||||||||||||||||
| Текущ ток : | 0.21 | Ампери | |||||||||||||||||||
| Максимални моментни параметри 最大瞬时参数 | |||||||||||||||||||||
| Момент Торк : | 20782.54 | mN-m | |||||||||||||||||||
| Текущ ток : | 3.41 | Ампери | |||||||||||||||||||
| При максимална ефективност 最高效率点参数 | |||||||||||||||||||||
| Ефективност ефективност : | 41.0 | % | |||||||||||||||||||
| Момент Торк : | 4241.3 | mN-m | |||||||||||||||||||
| скорост обороти : | 18.9 | об/мин | |||||||||||||||||||
| Текущ ток : | 0.85 | Ампери | |||||||||||||||||||
| изход Изходна мощност : | 8.38 | Ватти | |||||||||||||||||||
| При максимална изходна мощност Параметри на максималната мощност на изхода | |||||||||||||||||||||
| изход Изходна мощност : | 13.101 | Ватти | |||||||||||||||||||
| Момент Торк : | 10603.3 | mN-m | |||||||||||||||||||
| скорост обороти : | 11.8 | об/мин | |||||||||||||||||||
| Текущ ток : | 1.81 | Ампери | |||||||||||||||||||
| Комбинация за производство Други аксесоари | |||||||||||||||||||||
| Аксесоари Име | Напрежение Напрежение | Резолюция Резолюция | Брой канали | Забележка | |||||||||||||||||
| Магнитен енкодер Магнитен енкодер | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Brake тормоз | 12В-24В | / | / | ||||||||||||||||||
| оптичен енкодер фотоелектрически енкодер | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
