Модифицирана самозаключваща се микро червячна скоростна кутия 12v dc мотор с червячна предавка 24v 40rpm 50 rpm 2 вата 3w 4w 5kg DC енкодер на мотор с червячна предавка
| DC червячен двигател Директно токово шестеренчено моторче | 1 Нм | 2 Ватове | |||||||||||||||||||
| RF370 Микро щетков直流 мотор с червячен редуктор | За комбиниране с | ||||||||||||||||||||
| Енкодер сензор на Хол | |||||||||||||||||||||
| Може да се kombinira с магнитен енкодер | |||||||||||||||||||||
| Серия TJW46FA | |||||||||||||||||||||
| Дименсионен чертеж Чертеж на размерите (мм) | |||||||||||||||||||||
 | |||||||||||||||||||||

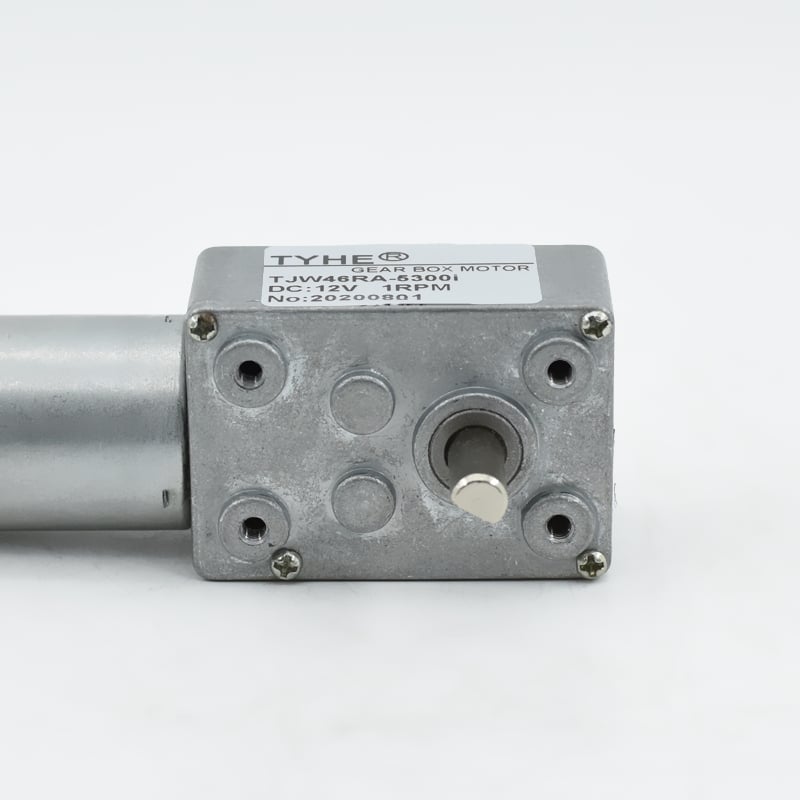

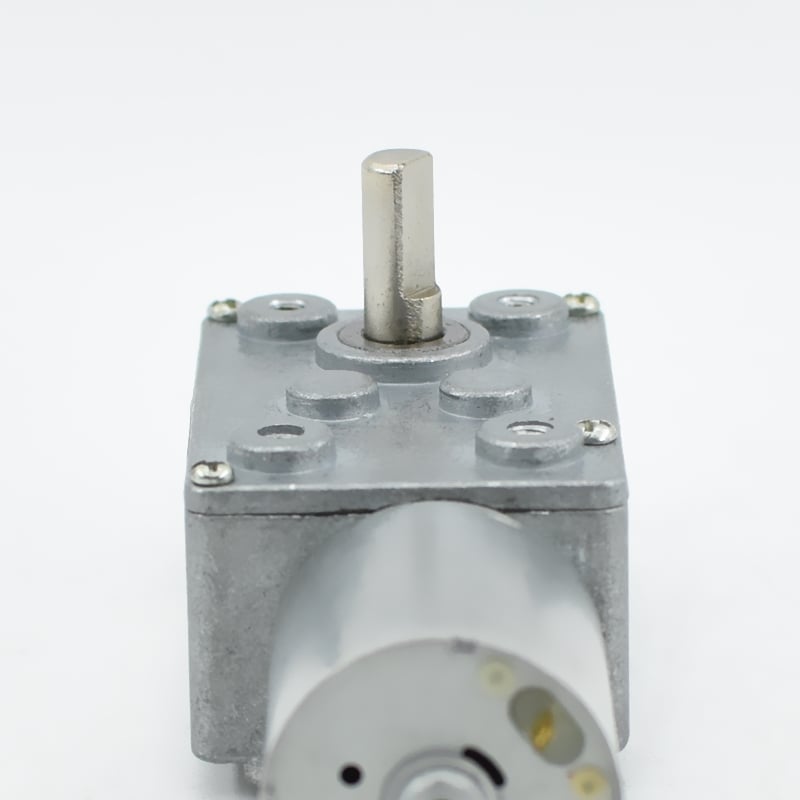

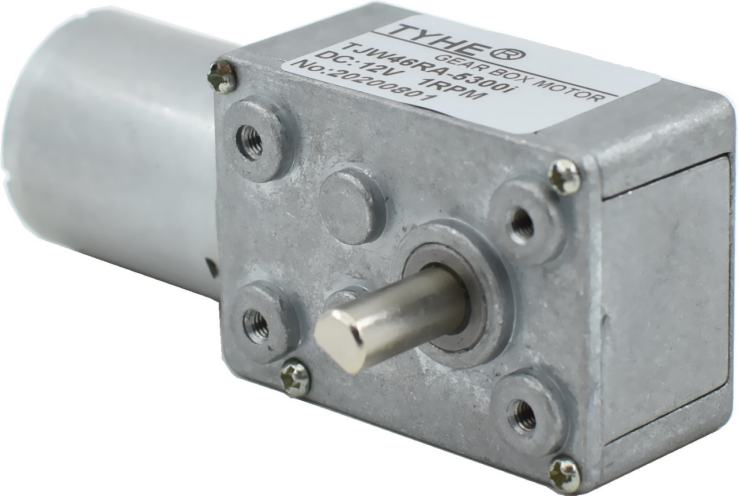

| Снимка на мотора Физическа снимка на мотора | |||||||||||||||||||||
 | |||||||||||||||||||||
| Характеристики на мотора Характеристики на мотора | |||||||||||||||||||||
| Материал за жилища Материал на монтираната повърхност | Цинков сплав Цинков сплав | ||||||||||||||||||||
| Материал на зъбастата верига Материал на гредите | Прахова металика Прахова металика | ||||||||||||||||||||
| Обратно хвърчане Заден зазор на шестерните | ≤2° | ||||||||||||||||||||
| Подшипници на изходната вала Подшипници на изходния вал | Маслени подшипници Съдържащи маслени подшипници | ||||||||||||||||||||
| Препоръчителна максимална входна скорост Предложена максимална входна скорост за връщане | ≤12000 об/мин | ||||||||||||||||||||
| Радиална сила Радиална сила | ≤1kgf | ||||||||||||||||||||
| Аксилна сила 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Максимална притискова сила върху вала 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Радиаленinterspace 径向间隙 | ≤0.05мм | ||||||||||||||||||||
| Аксиленinterspace Аксиално пространство | ≤0.3mm | ||||||||||||||||||||
| Диапазон на оперативната температура Диапазон на температурата за използване | -20℃ -120℃ | ||||||||||||||||||||
| Комутатор Структура за комутация | Четка | ||||||||||||||||||||
| Посока на въртенето Насочение на въртенето | CW / CCW | ||||||||||||||||||||
| Шум Шум | ≤ 40dB | ||||||||||||||||||||
| Технически данни за DC мотор Параметри на直流мотора | |||||||||||||||||||||
| Стойности при 25-30 ℃ измерени стойности при стаяна температура | |||||||||||||||||||||
|
Модел Модел |
Номинално Напрежение （V ） номинално напрежение |
No-Load параметри при празна заредка |
Оценено номинални параметри |
Stall параметри при блокирано въртене |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. Предупреждение: Параметрите в таблицата от лявата страна са ограничени, моля свържете се с нашите служители за повече информация. |
||||||||||||||||
|
скорост обороти |
Текущ ток |
скорост обороти |
Текущ ток |
Момент момент |
изход изходна работа |
Eff ефективност |
Момент момент |
Текущ ток |
|||||||||||||
| об/мин | МА | об/мин | А. | mN.m | W | % | mN.m | А. | |||||||||||||
| RF370 | 6 | 6500 | 70 | 5200 | 0.23 | 1.58 | 0.86 | 62.34 | 4.74 | 1.50 | |||||||||||
| RF370 | 12 | 6500 | 30 | 5200 | 0.12 | 1.72 | 0.94 | 62.86 | 5.16 | 0.95 | |||||||||||
| Технически данни за мотор с греда Параметри на редукторния мотор | |||||||||||||||||||||
| Данни за гредата Параметри на редуктора | |||||||||||||||||||||
|
Отношение на передача Коефициент на замедление n : 1 |
40 | 69 | 100 | 180 | 255 | 330 | 950 | 1170 | 1450 | 1650 | 5300 | ||||||||||
|
Брой стъпки на шестерните Стъпки на замедление |
2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 5 | 6 | 6 | ||||||||||
|
Размер на гиroidна кутия Размер на гиroidна кутия (мм) |
46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | 46*32 | ||||||||||
|
Ефективност ефективност (%) |
0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.44 | 0.38 | 0.38 | ||||||||||
| RF370-6V-6500R | |||||||||||||||||||||
|
Скорост без натоварване Скорост без натоварване (OБМ) |
162.5 | 94.2 | 65.0 | 36.1 | 25.5 | 19.7 | 6.8 | 5.6 | 4.5 | 3.9 | 1.2 | ||||||||||
|
Номинална скорост Номинална скорост (OБМ) |
130.0 | 75.4 | 52.0 | 28.9 | 20.4 | 15.8 | 5.5 | 4.4 | 3.6 | 3.2 | 1.0 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (Н.м) |
0.046 | 0.079 | 0.114 | 0.175 | 0.247 | 0.320 | 0.784 | 0.965 | 1.000 | 0.983 | 1.000 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (KG.CM) |
0.45 | 0.77 | 1.12 | 1.71 | 2.42 | 3.14 | 7.68 | 9.46 | 9.80 | 9.64 | 9.80 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (LB.IN) |
0.52 | 0.89 | 1.29 | 1.97 | 2.79 | 3.62 | 8.85 | 10.90 | 11.29 | 11.10 | 11.29 | ||||||||||
| RF370-12V-6500R | |||||||||||||||||||||
|
Скорост без натоварване Скорост без натоварване (OБМ) |
162.5 | 94.2 | 65.0 | 36.1 | 25.5 | 19.7 | 6.8 | 5.6 | 4.5 | 3.9 | 1.2 | ||||||||||
|
Номинална скорост Номинална скорост (OБМ) |
130.0 | 75.4 | 52.0 | 28.9 | 20.4 | 15.8 | 5.5 | 4.4 | 3.6 | 3.2 | 1.0 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (Н.м) |
0.050 | 0.086 | 0.124 | 0.190 | 0.269 | 0.349 | 0.853 | 1.000 | 1.000 | 1.000 | 1.000 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (KG.CM) |
0.49 | 0.84 | 1.22 | 1.86 | 2.64 | 3.42 | 8.36 | 9.80 | 9.80 | 9.80 | 9.80 | ||||||||||
|
Номинален въртящ момент Номинална моментна сила (LB.IN) |
0.56 | 0.97 | 1.40 | 2.15 | 3.04 | 3.94 | 9.63 | 11.29 | 11.29 | 11.29 | 11.29 | ||||||||||

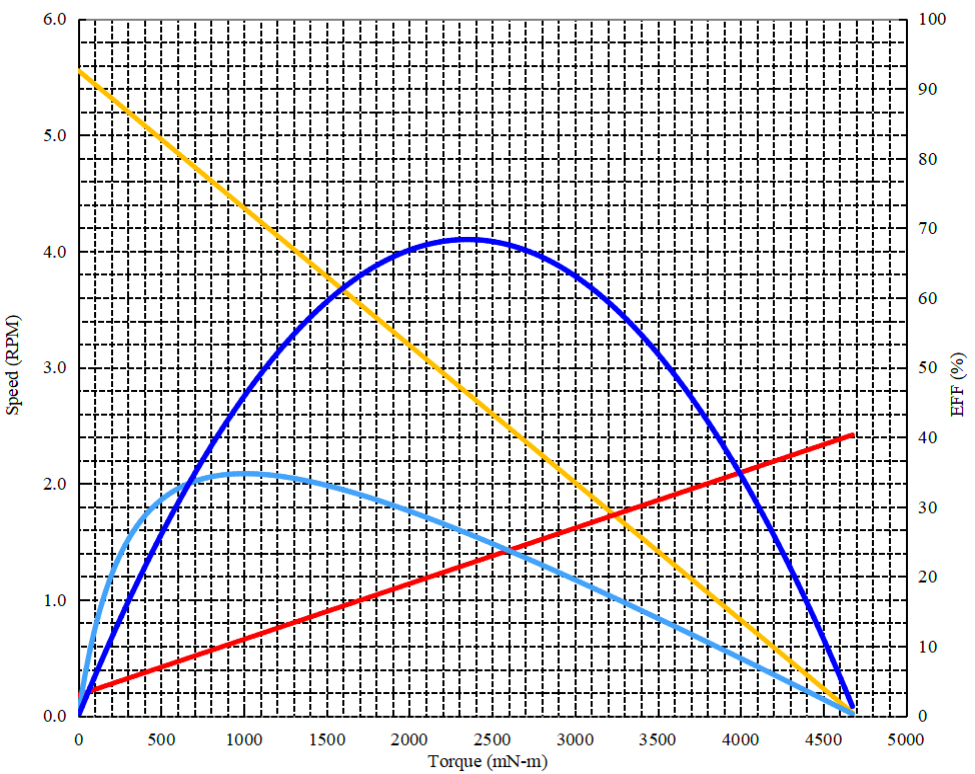

| Криви на греден мотор Пример за крива на редукторен мотор | |||||||||||||||||||||
| Проект Име на проект : | DC редуктор | Дата Дата : | 2025/3/26 | Пrestойност (при температура на околната среда 25-30 ℃ ) | |||||||||||||||||
| Скорост на мотора обороти : | 6500rpm | Пълен мащаб Калиbrиране: | 100% от тях | Eff | Бързо тестiranе, за да се предотврати настъпването на температурен рост и повреда от преваряне. | ||||||||||||||||
| Зубаст колело Ниво : | 4 | 1.0 | Ватти | Константно напрежение Константно напрежение при зареждане : | 12 | Вълтове | |||||||||||||||
| Отношение на передача Коефициент на замедление : | 1170 | 1.0 | Амп. | Насочване Насочване : | CW/CCW | ||||||||||||||||
 |
При нулева тегловна теглота параметри при празна заредка | ||||||||||||||||||||
| скорост обороти : | 5.6 | об/мин | |||||||||||||||||||
| Текущ ток : | 0.030 | Ампери | |||||||||||||||||||
| Максимални моментни параметри 最大瞬时参数 | |||||||||||||||||||||
| Момент Торк : | 4610.9 | mN-m | |||||||||||||||||||
| Текущ ток : | 0.405 | Ампери | |||||||||||||||||||
| При максимална ефективност 最高效率点参数 | |||||||||||||||||||||
| Ефективност ефективност : | 34.8 | % | |||||||||||||||||||
| Момент Торк : | 1005.46 | mN-m | |||||||||||||||||||
| скорост обороти : | 4.4 | об/мин | |||||||||||||||||||
| Текущ ток : | 0.110 | Ампери | |||||||||||||||||||
| изход Изходна мощност : | 0.46 | Ватти | |||||||||||||||||||
| При максимална изходна мощност Параметри на максималната мощност на изхода | |||||||||||||||||||||
| изход Изходна мощност : | 0.683 | Ватти | |||||||||||||||||||
| Момент Торк : | 2349.9 | mN-m | |||||||||||||||||||
| скорост обороти : | 2.8 | об/мин | |||||||||||||||||||
| Текущ ток : | 0.22 | Ампери | |||||||||||||||||||
| Комбинация за производство Други аксесоари | |||||||||||||||||||||
| Аксесоари Име | Напрежение Напрежение | Резолюция Резолюция | Брой канали | Забележка | |||||||||||||||||
| Магнитен енкодер Магнитен енкодер | 5V-24V | 12ppr | A&B | ||||||||||||||||||
