محرك تروس تيار مستمر عالي الجودة 37 مم 3 فولت 6 فولت 10 فولت 0.1 نيوتن متر عزم دوران منخفض دوران منخفض 20 دورة في الدقيقة 50 دورة في الدقيقة 1 كجم سم 10 كجم سم 5 واط مصغر متوافق مع CE/ROHS
| محرك تروس تيار مستمر محرك تقليل سرعة ذو تيار مستمر | 2 نيوتن متر | 5 وات | |||||||||||||||||||
| محرك DC ميكرو مفرغ 3530ZY مع صندوق تروس من نوع spur | |||||||||||||||||||||
| سلسلة TJZ37FK | |||||||||||||||||||||

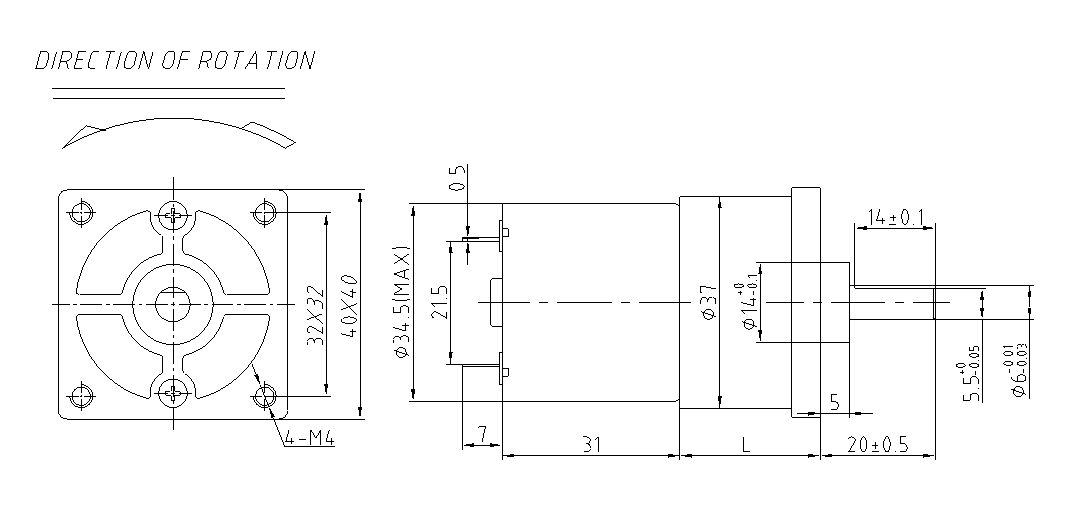

| رسم أبعاد رسم بُعد الشكل الخارجي (مم) | |||||||||||||||||||||
 | |||||||||||||||||||||

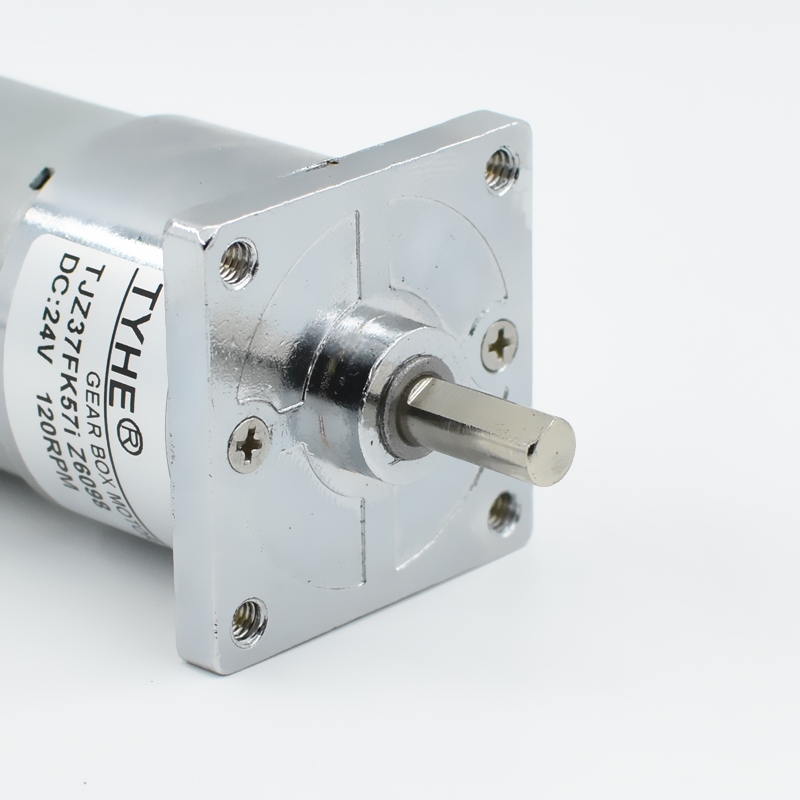

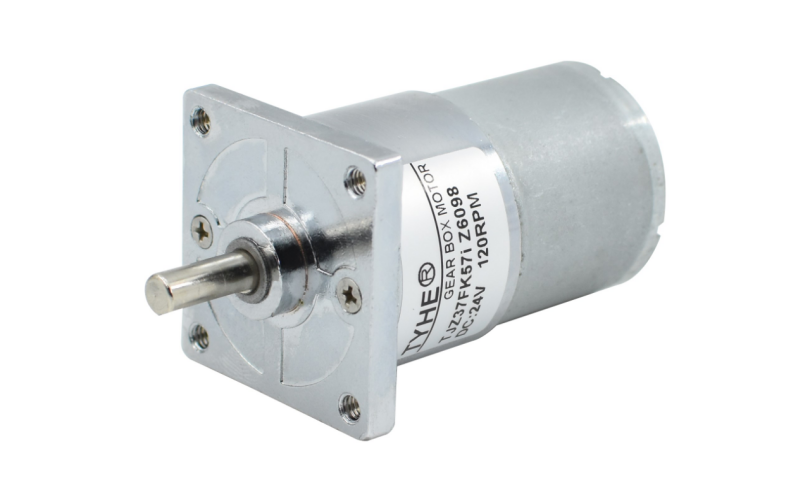

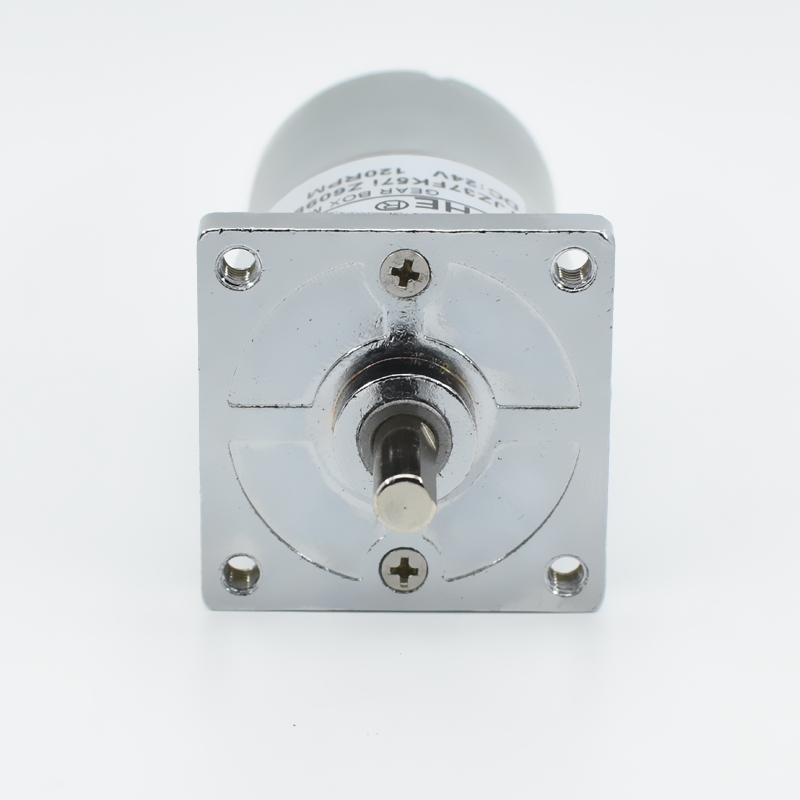

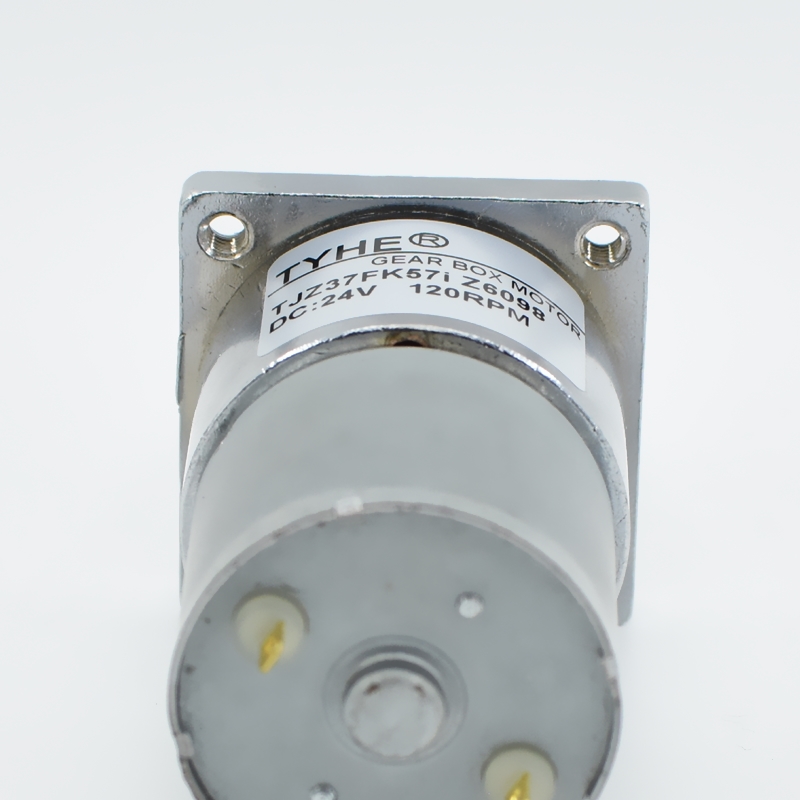

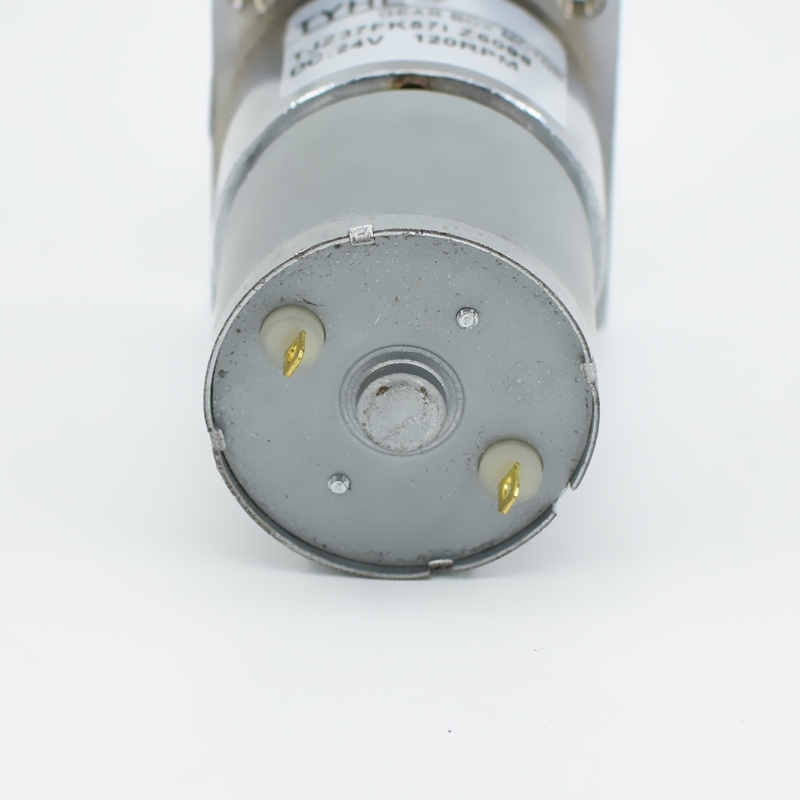

| صورة المحرك صورة حقيقية للمحرك | |||||||||||||||||||||
 | |||||||||||||||||||||
| خصائص المحرك خصائص الموتور | |||||||||||||||||||||
| مادة الهيكل مادة سطح التركيب | سبائك الزنك زinc Alloy | ||||||||||||||||||||
| مادة سلسلة التروس مادة الترس | التميتال والصلب تميتال وتسنيم فولاذي | ||||||||||||||||||||
| الانزلاق الخلفي فجوة الترس الخلفية | ≤2° | ||||||||||||||||||||
| الدعامات على محور الإخراج دعامات محور الإخراج | مِحْمَل زيت مِحْمَل يحتوي على زيت | ||||||||||||||||||||
| السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال | ≤10000دورة في الدقيقة | ||||||||||||||||||||
| القوة الشعاعية القوة الشعاعية | ≤1kgf | ||||||||||||||||||||
| القوة المحورية القوة المحورية | ≤0.7kgf | ||||||||||||||||||||
| أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها | ≤10كجم | ||||||||||||||||||||
| الفجوة الدائرية الفجوة الدورانية | ≤0.1 مم | ||||||||||||||||||||
| الفجوة المحورية الفجوة المحورية | ≤0.3mm | ||||||||||||||||||||
| نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم | -20℃ -120℃ | ||||||||||||||||||||
| المكمن هيكل التبديل | مُسَحَّب | ||||||||||||||||||||
| اتجاه الدوران اتجاه الدوران | عقارب الساعة / عكس عقارب الساعة | ||||||||||||||||||||
| ضوضاء الضوضاء | ≤50db | ||||||||||||||||||||
| بيانات تقنية محرك DC معلمات محرك التيار المستمر | |||||||||||||||||||||
| القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة | |||||||||||||||||||||
|
النوع نموذج |
الجهد الاسمي （الخامس ） جهد تشغيل مسموح به |
بدون حمل معامِلات التشغيل بدون حمل |
محدد المعامِلات المرسومة |
تثبيت معامِلات التشغيل عند التثبيت |
*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير. |
||||||||||||||||
|
السرعة سرعة الدوران |
تيار التيار الكهربائي |
السرعة سرعة الدوران |
تيار التيار الكهربائي |
عزم الدوران العزم |
الإخراج القدرة الإخراجية |
Eff الكفاءة |
عزم الدوران العزم |
تيار التيار الكهربائي |
|||||||||||||
| دورة في الدقيقة | م.أ. | دورة في الدقيقة | أ | mN.m | W | % | mN.m | أ | |||||||||||||
| 3530ZY | 12 | 5500 | 60 | 4400 | 0.23 | 4.05 | 1.87 | 67.36 | 12.15 | 1.69 | |||||||||||
| 3530ZY | 24 | 3500 | 14 | 2800 | 0.08 | 4.12 | 1.21 | 66.96 | 12.36 | 0.65 | |||||||||||
| بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض | |||||||||||||||||||||
| بيانات المخفض مواصفات صندوق التروس | |||||||||||||||||||||
|
نسبة التروس نسبة التخفيض n : 1 |
6.9 | 8.4 | 13.5 | 16 | 19.3 | 24.4 | 37 | 45 | 73.6 | 95 | 105 | 172 | 244 | 310 | 516 | 627 | 1093 | 1328 | 1613 | ||
|
عدد مراحل التروس عدد مراحل التخفيض |
2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
طول صندوق التروس طول صندوق التروس (مم) |
22.5 | 22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
كفاءة الكفاءة (%) |
0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| 3530ZY-12V-5500R | |||||||||||||||||||||
|
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
797.1 | 654.8 | 407.4 | 343.8 | 285.0 | 225.4 | 148.6 | 122.2 | 74.7 | 57.9 | 52.4 | 32.0 | 22.5 | 17.7 | 10.7 | 8.8 | 5.0 | 4.1 | 3.4 | ||
|
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
637.7 | 523.8 | 325.9 | 275.0 | 228.0 | 180.3 | 118.9 | 97.8 | 59.8 | 46.3 | 41.9 | 25.6 | 18.0 | 14.2 | 8.5 | 7.0 | 4.0 | 3.3 | 2.7 | ||
|
عزم الدوران المقدر العزم المقدر (ن.م) |
0.020 | 0.021 | 0.034 | 0.040 | 0.041 | 0.052 | 0.078 | 0.081 | 0.132 | 0.171 | 0.160 | 0.263 | 0.373 | 0.402 | 0.670 | 0.814 | 1.206 | 1.466 | 1.780 | ||
|
عزم الدوران المقدر العزم المقدر (KG.CM) |
0.20 | 0.20 | 0.33 | 0.39 | 0.40 | 0.51 | 0.77 | 0.79 | 1.30 | 1.67 | 1.57 | 2.57 | 3.65 | 3.94 | 6.57 | 7.98 | 11.82 | 14.36 | 17.44 | ||
|
عزم الدوران المقدر العزم المقدر (LB.IN) |
0.23 | 0.24 | 0.38 | 0.45 | 0.46 | 0.58 | 0.88 | 0.91 | 1.49 | 1.93 | 1.81 | 2.97 | 4.21 | 4.54 | 7.56 | 9.19 | 13.62 | 16.55 | 20.10 | ||
| 3530ZY-24V-3500R | |||||||||||||||||||||
|
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
507.2 | 416.7 | 259.3 | 218.8 | 181.3 | 143.4 | 94.6 | 77.8 | 47.6 | 36.8 | 33.3 | 20.3 | 14.3 | 11.3 | 6.8 | 5.6 | 3.2 | 2.6 | 2.2 | ||
|
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
405.8 | 333.3 | 207.4 | 175.0 | 145.1 | 114.8 | 75.7 | 62.2 | 38.0 | 29.5 | 26.7 | 16.3 | 11.5 | 9.0 | 5.4 | 4.5 | 2.6 | 2.1 | 1.7 | ||
|
عزم الدوران المقدر العزم المقدر (ن.م) |
0.021 | 0.021 | 0.034 | 0.040 | 0.042 | 0.052 | 0.080 | 0.082 | 0.135 | 0.174 | 0.163 | 0.267 | 0.379 | 0.409 | 0.682 | 0.828 | 1.227 | 1.491 | 1.811 | ||
|
عزم الدوران المقدر العزم المقدر (KG.CM) |
0.20 | 0.21 | 0.33 | 0.40 | 0.41 | 0.51 | 0.78 | 0.81 | 1.32 | 1.70 | 1.60 | 2.62 | 3.72 | 4.01 | 6.68 | 8.12 | 12.03 | 14.61 | 17.75 | ||
|
عزم الدوران المقدر العزم المقدر (LB.IN) |
0.23 | 0.24 | 0.39 | 0.46 | 0.47 | 0.59 | 0.90 | 0.93 | 1.52 | 1.96 | 1.84 | 3.02 | 4.28 | 4.62 | 7.69 | 9.35 | 13.85 | 16.83 | 20.45 | ||

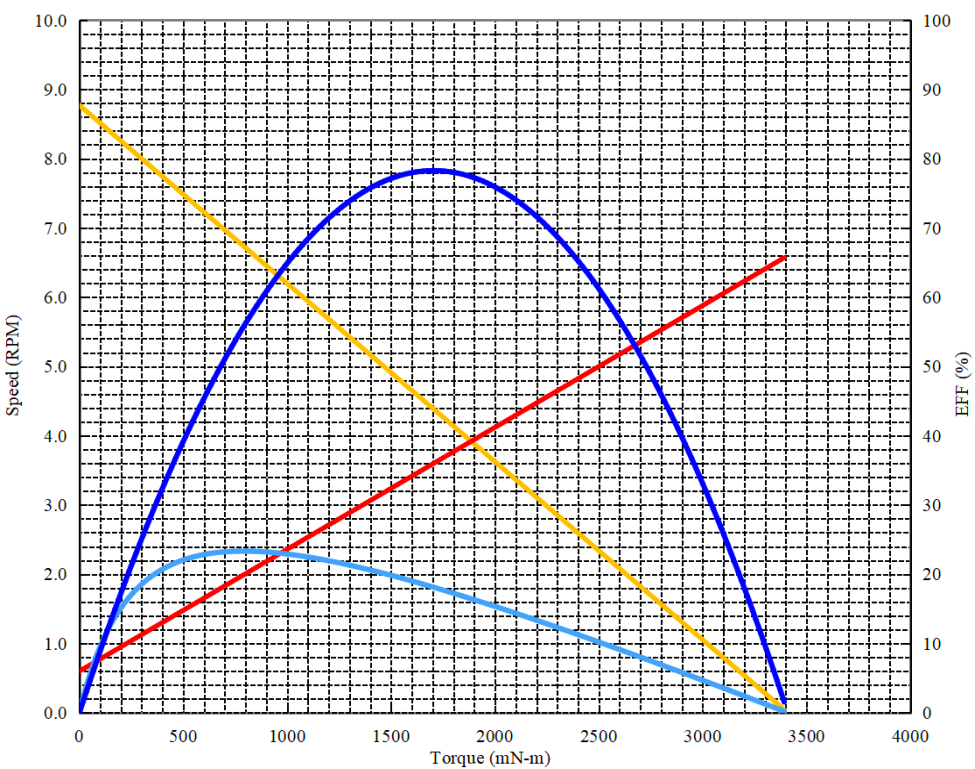

| محرك تروس حالة منحنى مثال على منحنى محرك التخفيض | |||||||||||||||||||||
| مشروع اسم المشروع : | محرك تروس تيار مستمر | تمر التاريخ : | 2025/3/26 | الأداء (في درجة حرارة محيطة 25-30 ℃ ) | |||||||||||||||||
| سرعة المحرك سرعة الدوران : | 5500دورة في الدقيقة | مقياس كامل المدى : | 100% | Eff | اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل. | ||||||||||||||||
| سلسلة التروس الرتبة : | 7 | 1.0 | وات | جهد ثابت تحميل بضغط ثابت : | 12 | فولت | |||||||||||||||
| نسبة التروس نسبة التخفيض : | 627 | 1.0 | أمبير. | الاتجاه الاتجاه : | ع.س / ع.ض | ||||||||||||||||
 |
عند عدم وجود حمل معامِلات التشغيل بدون حمل | ||||||||||||||||||||
| السرعة سرعة الدوران : | 8.8 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.06 | أمبير | |||||||||||||||||||
| المعالم الفورية القصوى أكبر معالم فورية | |||||||||||||||||||||
| عزم الدوران العزم الدوران : | 3361.43 | mN-m | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.66 | أمبير | |||||||||||||||||||
| عند الكفاءة القصوى معلمات نقطة الكفاءة العالية | |||||||||||||||||||||
| كفاءة الكفاءة : | 23.3 | % | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 789.8 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 6.7 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.20 | أمبير | |||||||||||||||||||
| الإخراج قوة الإخراج : | 0.56 | وات | |||||||||||||||||||
| عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى | |||||||||||||||||||||
| الإخراج قوة الإخراج : | 0.783 | وات | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 1704.6 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 4.4 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.36 | أمبير | |||||||||||||||||||
| التركيبة الإنتاجية ملحقات أخرى | |||||||||||||||||||||
| إكسسوارات الاسم | الجهد الجهد الكهربائي | الدقة الدقة | عدد القنوات | ملاحظة | |||||||||||||||||
| باطل | |||||||||||||||||||||
TJX36RGb
TJX36R3650BL

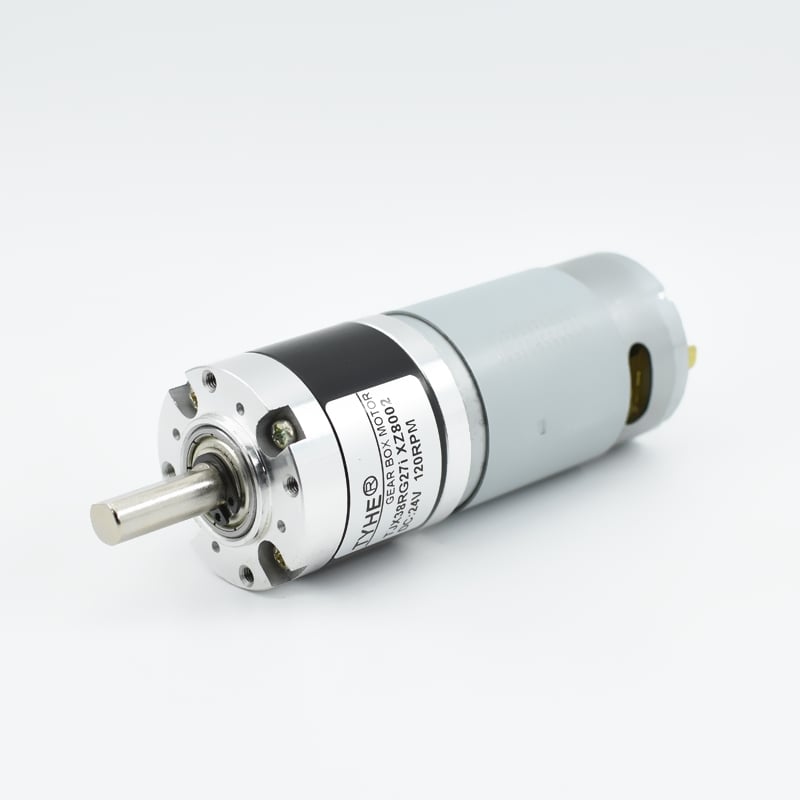

TJX38RGa
