TJZ25RA

محرك تيار مستمر صغير TJZ25RA 6 دورة في الدقيقة 1 وات 2 وات 10 كجم سم عزم دوران عالي 200 دورة في الدقيقة صغير 25 مم مصقول 1.5 فولت 3 فولت 5 فولت 6 فولت 12 فولت 24 فولت محرك تيار مستمر صغير JGA25-370

المقدمة

محرك تروس تيار مستمر محرك تقليل سرعة ذو تيار مستمر																0.5 نيوتن متر		2 واط
محرك DC ميكروي مغلف RF370 مع صندوق تروس من نوع spur																للجمع مع
																مُشفِر مستشعر هول
																يمكن أن يُستخدم مع مُشفِر مغناطيسي


سلسلة TJZ25RA
رسم أبعاد رسم بُعد الشكل الخارجي (مم)

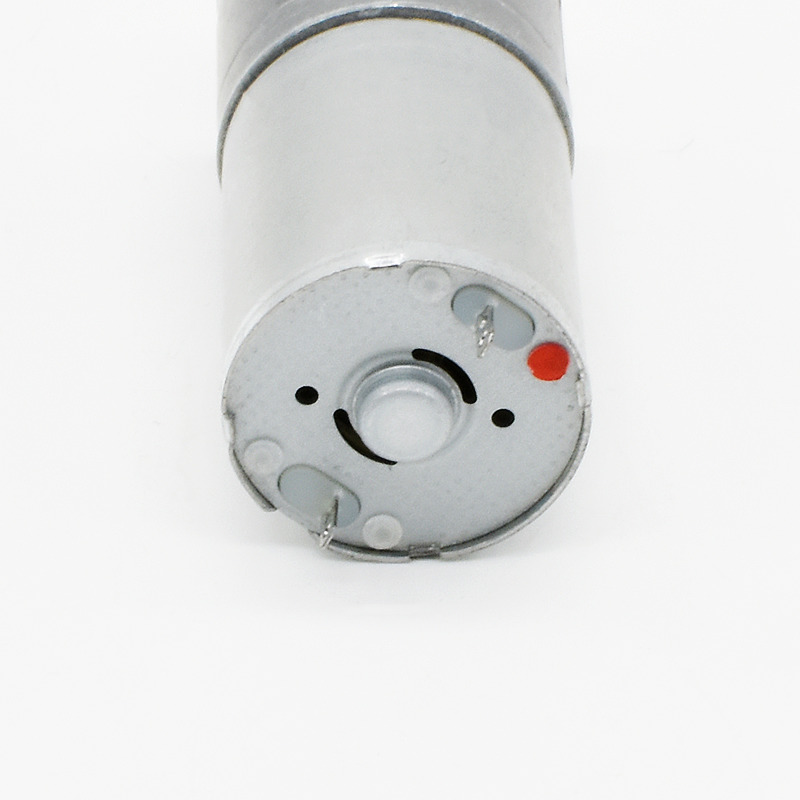

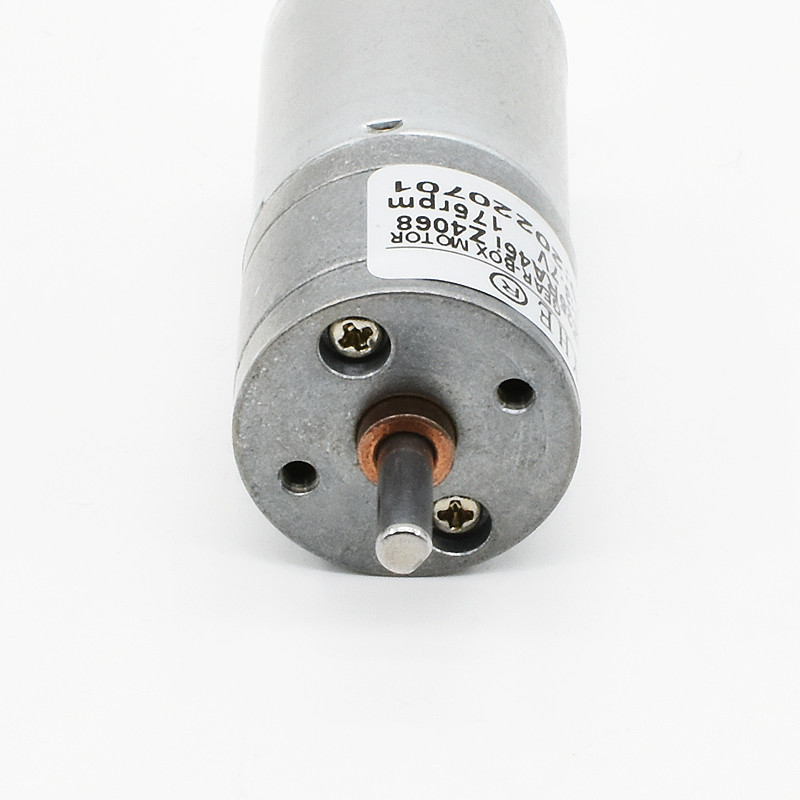

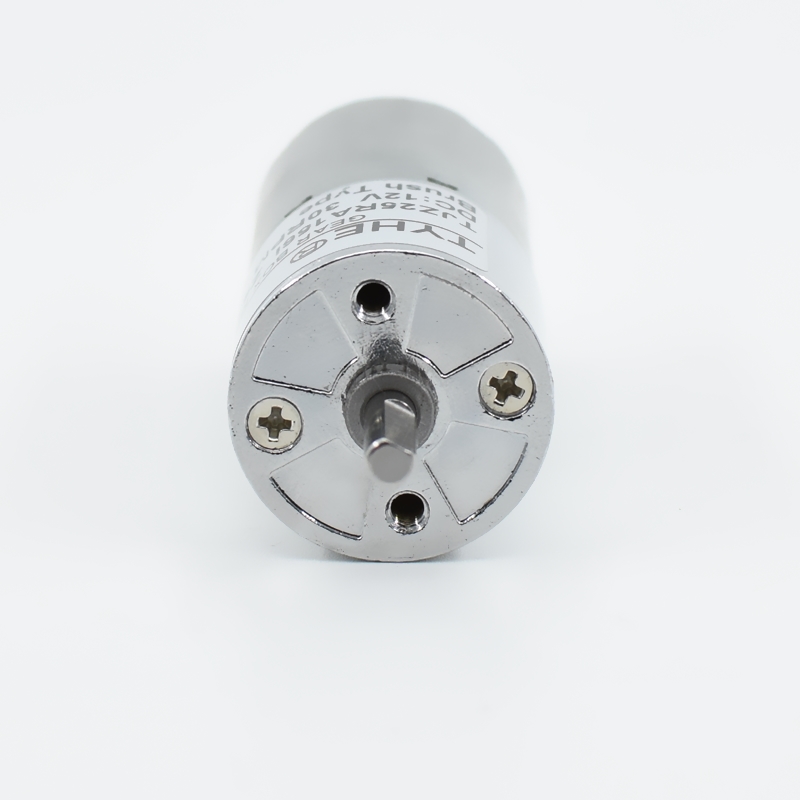

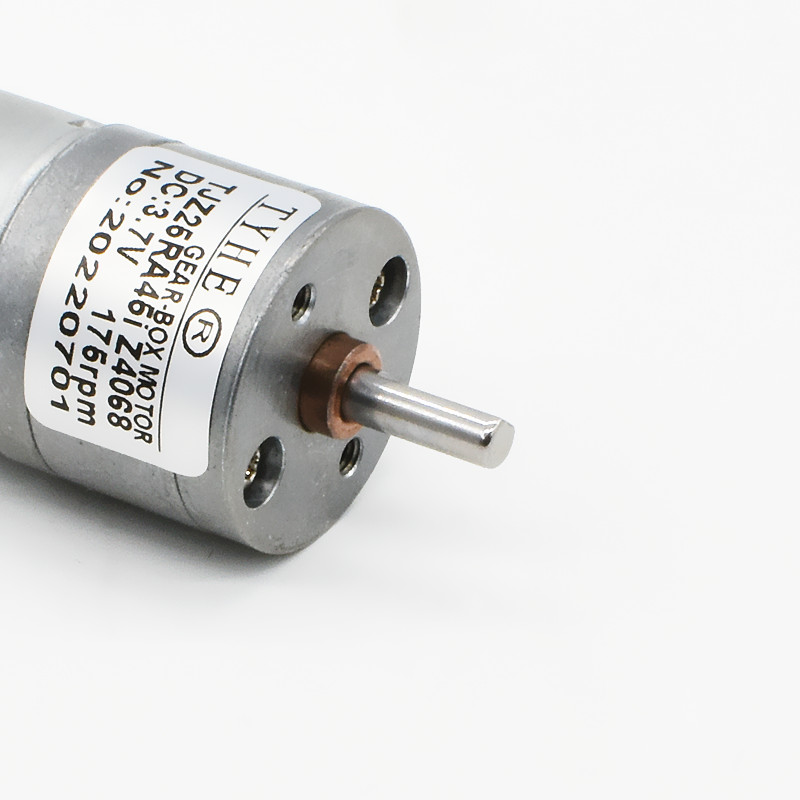

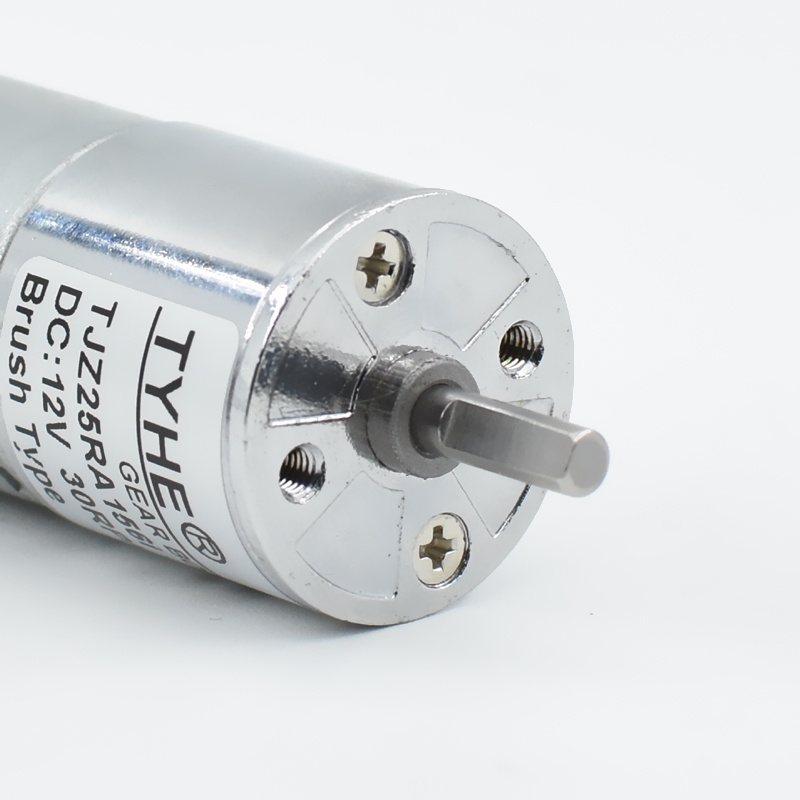

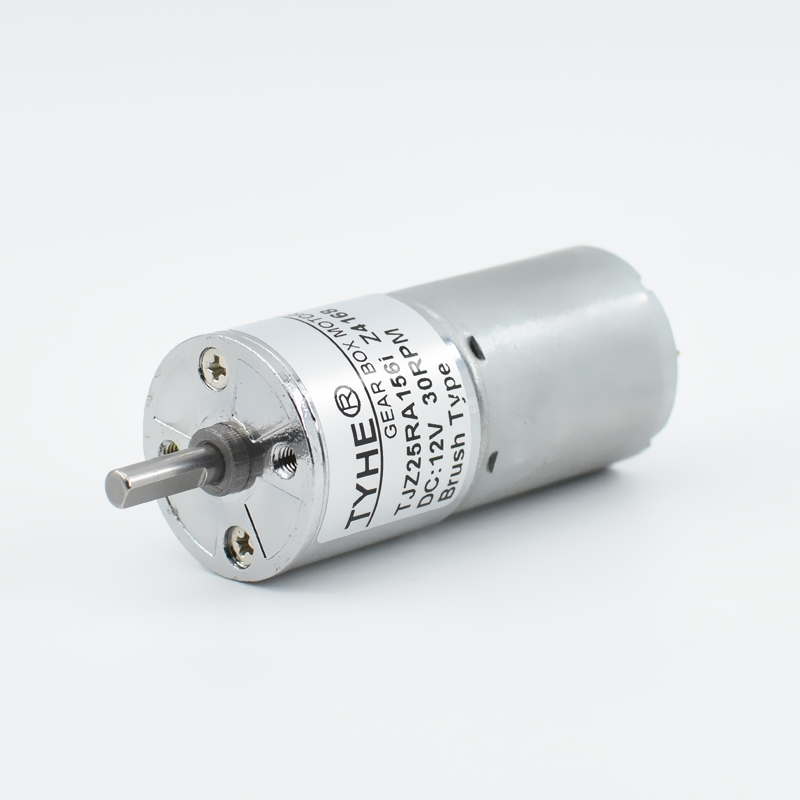

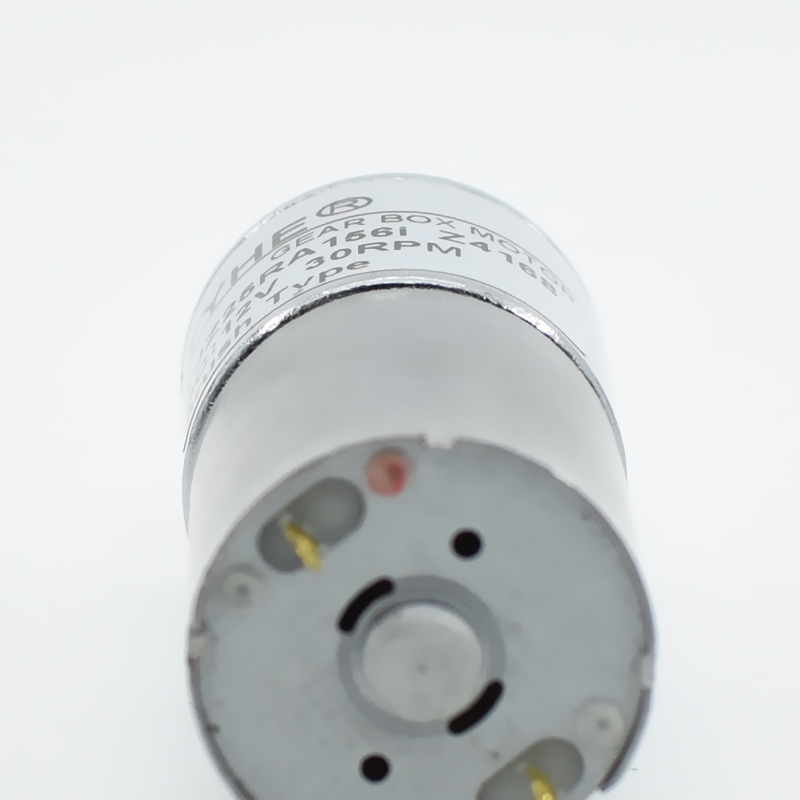

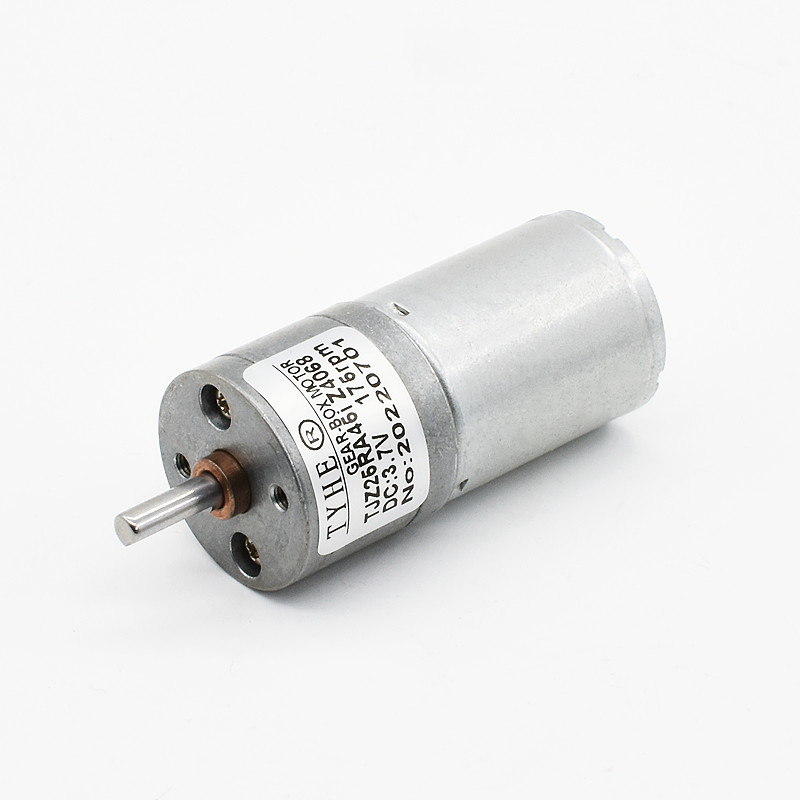

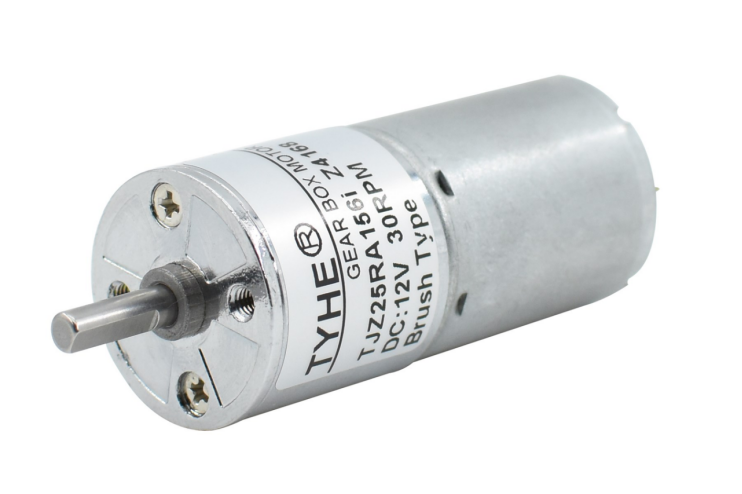

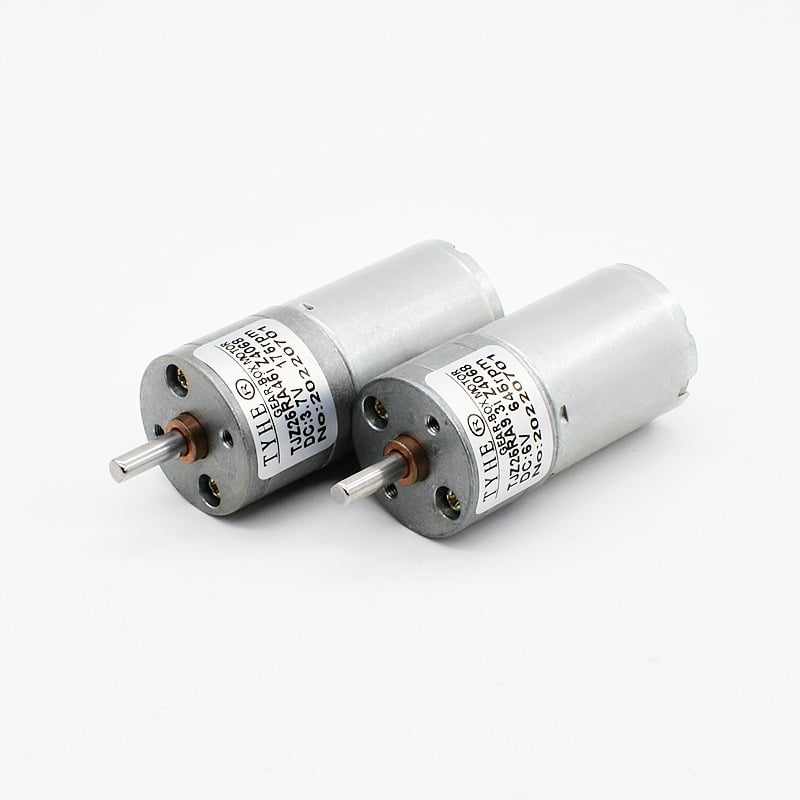

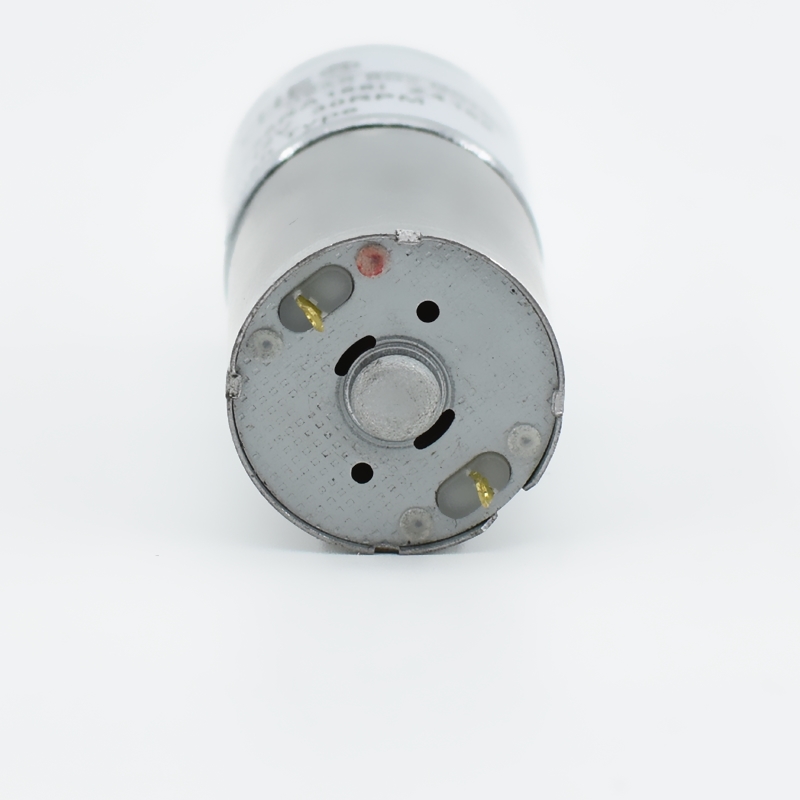

صورة المحرك صورة حقيقية للمحرك

خصائص المحرك خصائص الموتور
مادة الهيكل مادة سطح التركيب															سبائك الزنك زinc Alloy
مادة سلسلة التروس مادة الترس															التمetasية المعدنية التمثيل الغذائي المعدني
الانزلاق الخلفي فجوة الترس الخلفية															≤2°
الدعامات على محور الإخراج دعامات محور الإخراج															مِحْمَل زيت مِحْمَل يحتوي على زيت
السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال															≤10000دورة في الدقيقة
القوة الشعاعية القوة الشعاعية															≤0.5 كجمف
القوة المحورية القوة المحورية															≤0.3 كجمف
أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها															≤3kgf
الفجوة الدائرية الفجوة الدورانية															≤0.1 مم
الفجوة المحورية الفجوة المحورية															≤0.3mm
نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم															-20℃ -120℃
المكمن هيكل التبديل															مُسَحَّب
اتجاه الدوران اتجاه الدوران															عقارب الساعة / عكس عقارب الساعة
ضوضاء الضوضاء															≤45dB


بيانات تقنية محرك DC معلمات محرك التيار المستمر
القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة
النوع نموذج	الجهد الاسمي （الخامس ） جهد تشغيل مسموح به	بدون حمل معامِلات التشغيل بدون حمل		محدد المعامِلات المرسومة					تثبيت معامِلات التشغيل عند التثبيت		*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير.
		السرعة سرعة الدوران	تيار التيار الكهربائي	السرعة سرعة الدوران	تيار التيار الكهربائي	عزم الدوران العزم	الإخراج القدرة الإخراجية	Eff الكفاءة	عزم الدوران العزم	تيار التيار الكهربائي
		دورة في الدقيقة	م.أ.	دورة في الدقيقة	أ	mN.m	W	%	mN.m	أ
RF370	6	6500	70	5200	0.23	1.72	0.94	67.87	5.16	1.50
RF370	12	5000	25	4000	0.09	1.83	0.77	70.32	5.49	0.64
بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض
بيانات المخفض مواصفات صندوق التروس
نسبة التروس نسبة التخفيض n : 1			5.7	10.6	12.5	14.7	23	32	38	51.5	83	98	113	156	215	253	249	344	474	557	654
عدد مراحل التروس عدد مراحل التخفيض			2	3	3	3	4	4	4	5	5	5	6	6	6	6	7	7	7	7	7
طول صندوق التروس طول صندوق التروس (مم)			19	19	19	19	19	19	19	22	22	22	24	24	24	24	27	27	27	27	27
كفاءة الكفاءة (%)			0.72	0.61	0.61	0.61	0.52	0.52	0.52	0.44	0.44	0.44	0.38	0.38	0.38	0.38	0.32	0.32	0.32	0.32	0.32
RF370-6V-6500R
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة)			1140.4	613.2	520.0	442.2	282.6	203.1	171.1	126.2	78.3	66.3	57.5	41.7	30.2	25.7	26.1	18.9	13.7	11.7	9.9
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة)			912.3	490.6	416.0	353.7	226.1	162.5	136.8	101.0	62.7	53.1	46.0	33.3	24.2	20.6	20.9	15.1	11.0	9.3	8.0
عزم الدوران المقدر العزم المقدر (ن.م)			0.007	0.011	0.013	0.016	0.021	0.029	0.034	0.039	0.063	0.075	0.073	0.101	0.139	0.164	0.137	0.190	0.261	0.307	0.361
عزم الدوران المقدر العزم المقدر (KG.CM)			0.07	0.11	0.13	0.15	0.20	0.28	0.33	0.39	0.62	0.73	0.72	0.99	1.37	1.61	1.35	1.86	2.56	3.01	3.53
عزم الدوران المقدر العزم المقدر (LB.IN)			0.08	0.13	0.15	0.18	0.23	0.32	0.39	0.44	0.72	0.84	0.83	1.14	1.57	1.85	1.55	2.14	2.95	3.47	4.07
RF370-12V-5000R
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة)			877.2	471.7	400.0	340.1	217.4	156.3	131.6	97.1	60.2	51.0	44.2	32.1	23.3	19.8	20.1	14.5	10.5	9.0	7.6
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة)			701.8	377.4	320.0	272.1	173.9	125.0	105.3	77.7	48.2	40.8	35.4	25.6	18.6	15.8	16.1	11.6	8.4	7.2	6.1
عزم الدوران المقدر العزم المقدر (ن.م)			0.008	0.012	0.014	0.017	0.022	0.031	0.036	0.042	0.067	0.080	0.078	0.108	0.148	0.175	0.146	0.202	0.278	0.327	0.384
عزم الدوران المقدر العزم المقدر (KG.CM)			0.07	0.12	0.14	0.16	0.22	0.30	0.36	0.41	0.66	0.78	0.76	1.06	1.45	1.71	1.43	1.98	2.73	3.20	3.76
عزم الدوران المقدر العزم المقدر (LB.IN)			0.09	0.13	0.16	0.19	0.25	0.35	0.41	0.47	0.76	0.90	0.88	1.22	1.68	1.97	1.65	2.28	3.14	3.69	4.33

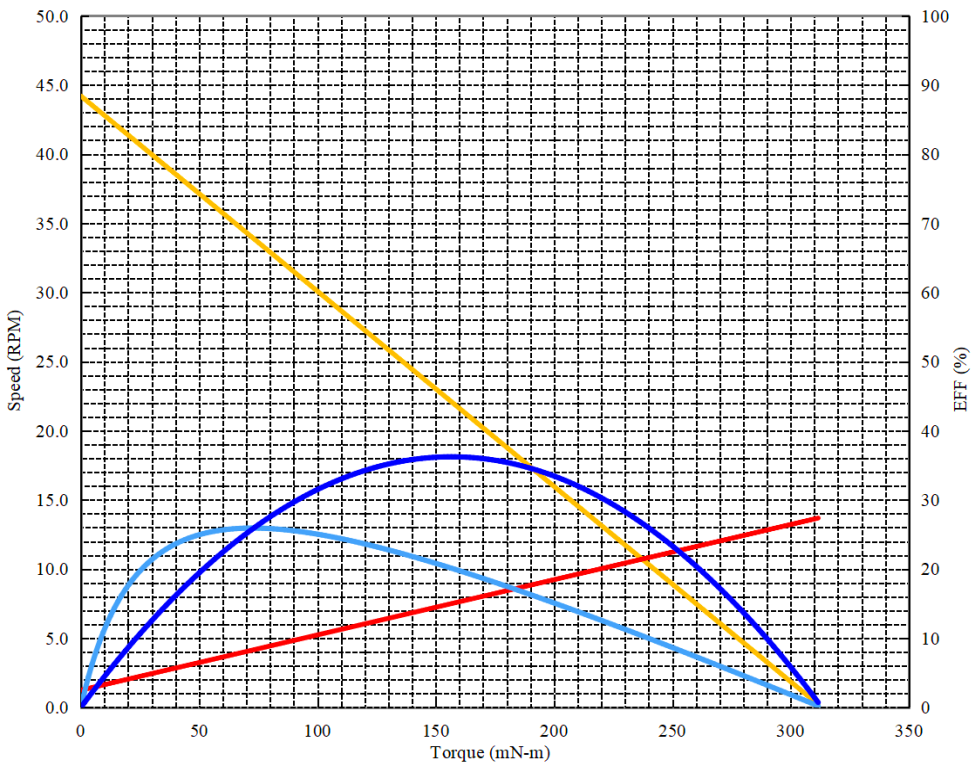

محرك تروس حالة منحنى مثال على منحنى محرك التخفيض
مشروع اسم المشروع :			محرك تروس تيار مستمر			تمر التاريخ :			2025/3/26			الأداء (في درجة حرارة محيطة 25-30 ℃ )
سرعة المحرك سرعة الدوران :			5000 دورة في الدقيقة		مقياس كامل المدى :				100%		Eff	اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل.
سلسلة التروس الرتبة :			6						1.0		وات	جهد ثابت تحميل بضغط ثابت :					12		فولت
نسبة التروس نسبة التخفيض :			113						1.0		أمبير.	الاتجاه الاتجاه :					ع.س / ع.ض
												عند عدم وجود حمل معامِلات التشغيل بدون حمل
															السرعة سرعة الدوران :			44.2		دورة في الدقيقة
															تيار التيار الكهربائي :			0.03		أمبير
												المعالم الفورية القصوى أكبر معالم فورية
															عزم الدوران العزم الدوران :			308.70		mN-m
															تيار التيار الكهربائي :			0.28		أمبير
												عند الكفاءة القصوى معلمات نقطة الكفاءة العالية
															كفاءة الكفاءة :			25.9		%
															عزم الدوران العزم الدوران :			72.5		mN-m
															السرعة سرعة الدوران :			34.0		دورة في الدقيقة
															تيار التيار الكهربائي :			0.08		أمبير
															الإخراج قوة الإخراج :			0.26		وات
												عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى
															الإخراج قوة الإخراج :			0.362		وات
															عزم الدوران العزم الدوران :			156.6		mN-m
															السرعة سرعة الدوران :			22.1		دورة في الدقيقة
															تيار التيار الكهربائي :			0.15		أمبير
التركيبة الإنتاجية ملحقات أخرى
إكسسوارات الاسم					الجهد الجهد الكهربائي			الدقة الدقة					عدد القنوات						ملاحظة
مغزل مغناطيسي المغزل المغناطيسي					5V-24V			12ppr					A&B
