صندوق التروس منخفض الضوضاء 42mm 12 فولت 24v 10rpm عزم دوران عالي سرعة منخفضة 85kg 70kgcm 11nm 40w dc محرك تخفيض التروس الكوكبي مع الفرامل
| محرك التروس الكوكبي DC محرك تقليل سرعة كوكبي يعمل بالتيار المستمر | 10 نيوتن متر | 40 واط | |||||||||||||||||||
| محرك DC ميكرو مغزلي 4278ZY مع صندوق تروس كوكبي | للجمع مع | ||||||||||||||||||||
| كودر وفرامل | |||||||||||||||||||||
| يمكن دمجه مع الكودر والفرامل | |||||||||||||||||||||
| سلسلة TJX42RNb | |||||||||||||||||||||

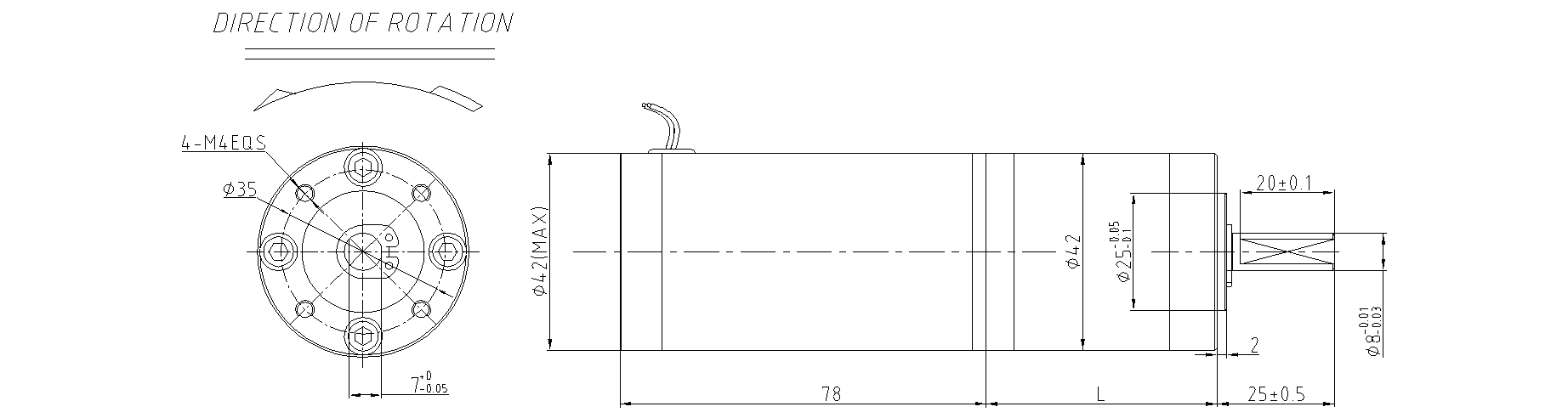

| رسم أبعاد رسم بُعد الشكل الخارجي (مم) | |||||||||||||||||||||
 | |||||||||||||||||||||

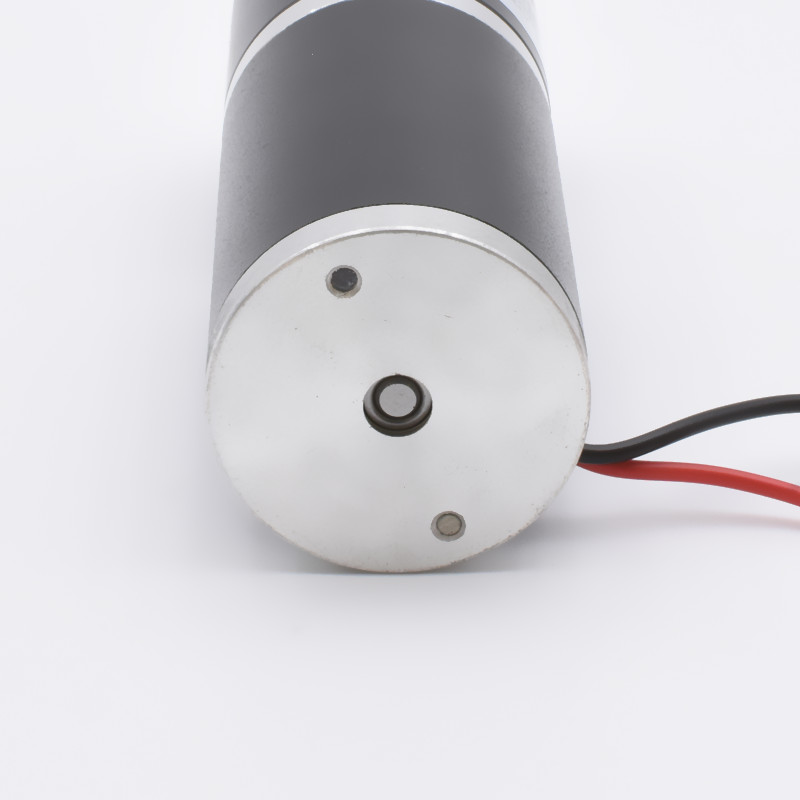

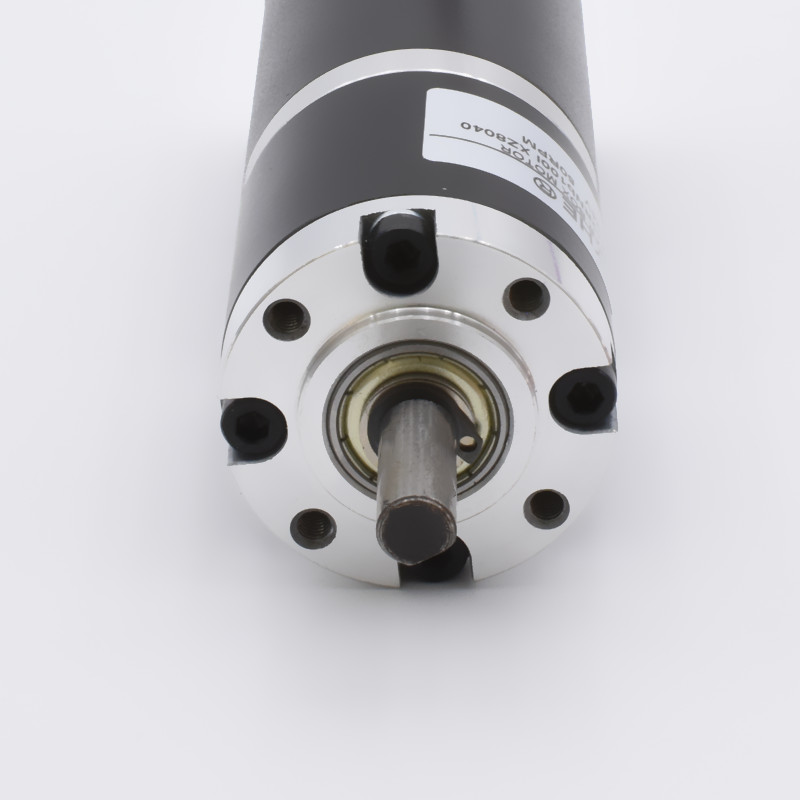

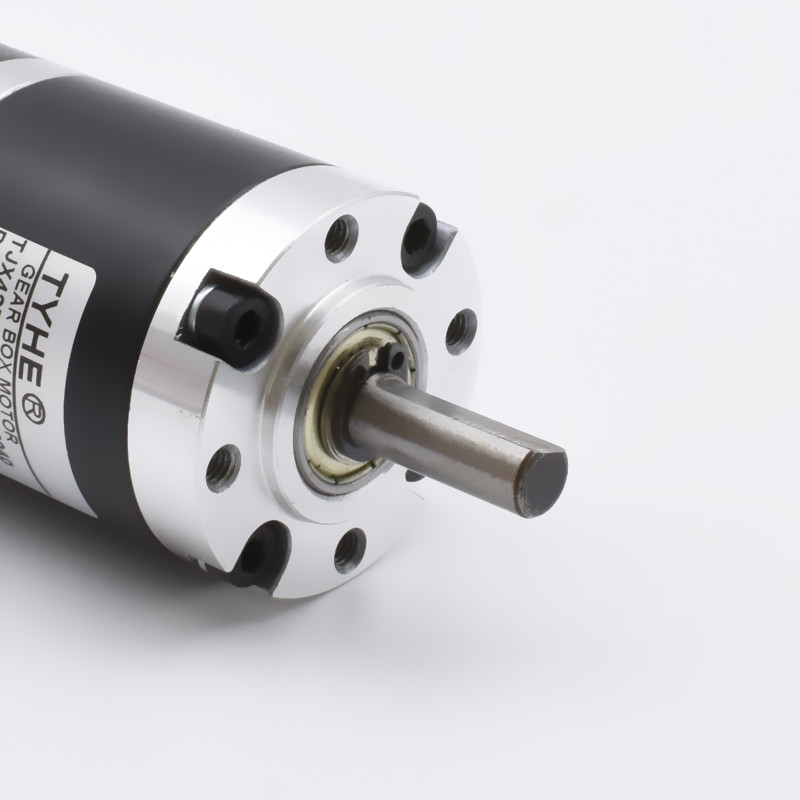

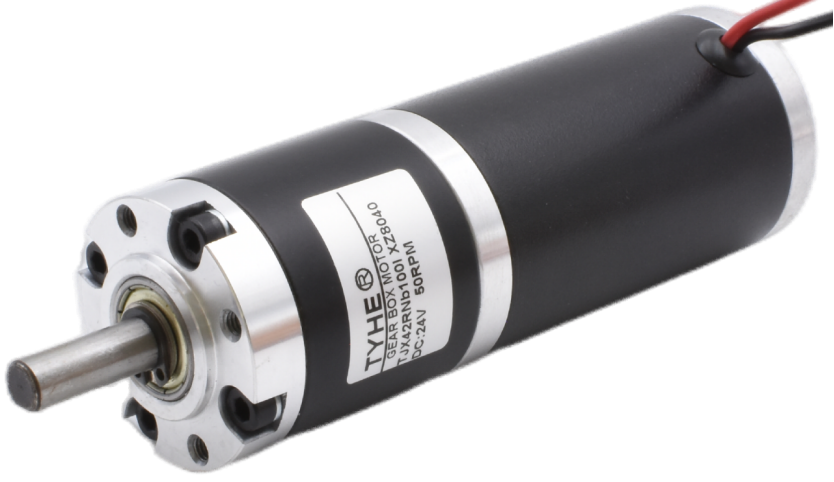

| صورة المحرك صورة حقيقية للمحرك | |||||||||||||||||||||
 | |||||||||||||||||||||
| خصائص المحرك خصائص الموتور | |||||||||||||||||||||
| مادة الهيكل مادة سطح التركيب | سبائك الزنك زinc Alloy | ||||||||||||||||||||
| مادة سلسلة التروس مادة الترس | حديد و بلاستيك فولاذ، أسنان بلاستيكية | ||||||||||||||||||||
| الانزلاق الخلفي فجوة الترس الخلفية | ≤2° | ||||||||||||||||||||
| الدعامات على محور الإخراج دعامات محور الإخراج | محمل كروي دعامات الكرات | ||||||||||||||||||||
| السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال | ≤7000 دورة في الدقيقة | ||||||||||||||||||||
| القوة الشعاعية القوة الشعاعية | ≤15kgf | ||||||||||||||||||||
| القوة المحورية القوة المحورية | ≤8كغف | ||||||||||||||||||||
| أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها | ≤25كجم | ||||||||||||||||||||
| الفجوة الدائرية الفجوة الدورانية | ≤0.1 مم | ||||||||||||||||||||
| الفجوة المحورية الفجوة المحورية | ≤0.4mm | ||||||||||||||||||||
| نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم | -20℃ -120℃ | ||||||||||||||||||||
| المكمن هيكل التبديل | مُسَحَّب | ||||||||||||||||||||
| اتجاه الدوران اتجاه الدوران | عقارب الساعة / عكس عقارب الساعة | ||||||||||||||||||||
| ضوضاء الضوضاء | ≤ 65 ديسيبل | ||||||||||||||||||||
| بيانات تقنية محرك DC معلمات محرك التيار المستمر | |||||||||||||||||||||
| القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة | |||||||||||||||||||||
|
النوع نموذج |
الجهد الاسمي （الخامس ） جهد تشغيل مسموح به |
بدون حمل معامِلات التشغيل بدون حمل |
محدد المعامِلات المرسومة |
تثبيت معامِلات التشغيل عند التثبيت |
*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير. |
||||||||||||||||
|
السرعة سرعة الدوران |
تيار التيار الكهربائي |
السرعة سرعة الدوران |
تيار التيار الكهربائي |
عزم الدوران العزم |
الإخراج القدرة الإخراجية |
Eff الكفاءة |
عزم الدوران العزم |
تيار التيار الكهربائي |
|||||||||||||
| دورة في الدقيقة | م.أ. | دورة في الدقيقة | أ | mN.m | W | % | mN.m | أ | |||||||||||||
| 4278ZY | 12 | 5500 | 700 | 4400 | 2.09 | 40.00 | 18.43 | 73.42 | 120.00 | 12.50 | |||||||||||
| 4278ZY | 24 | 5500 | 350 | 4400 | 1.11 | 41.40 | 19.07 | 71.82 | 124.20 | 6.98 | |||||||||||
| بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض | |||||||||||||||||||||
| بيانات المخفض مواصفات صندوق التروس | |||||||||||||||||||||
|
نسبة التروس نسبة التخفيض n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
عدد مراحل التروس عدد مراحل التخفيض |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
طول صندوق التروس طول صندوق التروس (مم) |
29.7 | 29.7 | 39.4 | 39.4 | 39.4 | 49.1 | 49.1 | 49.1 | 49.1 | 60.3 | 60.3 | 60.3 | 60.3 | 60.3 | 71.5 | 71.5 | 71.5 | 71.5 | 71.5 | ||
|
كفاءة الكفاءة (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 4278ZY-12V-5500R | |||||||||||||||||||||
|
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
1486.5 | 1057.7 | 401.5 | 286.5 | 204.5 | 107.8 | 77.5 | 55.0 | 39.6 | 29.1 | 20.8 | 14.9 | 10.7 | 7.6 | 5.6 | 4.0 | 2.9 | 2.1 | 1.5 | ||
|
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
1189.2 | 846.2 | 321.2 | 229.2 | 163.6 | 86.3 | 62.0 | 44.0 | 31.7 | 23.3 | 16.7 | 11.9 | 8.6 | 6.1 | 4.5 | 3.2 | 2.3 | 1.6 | 1.2 | ||
|
عزم الدوران المقدر العزم المقدر (ن.م) |
0.126 | 0.177 | 0.396 | 0.555 | 0.777 | 1.253 | 1.744 | 2.457 | 3.415 | 3.946 | 5.512 | 7.705 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | ||
|
عزم الدوران المقدر العزم المقدر (KG.CM) |
1.23 | 1.73 | 3.88 | 5.44 | 7.62 | 12.28 | 17.09 | 24.07 | 33.46 | 38.67 | 54.02 | 75.51 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | ||
|
عزم الدوران المقدر العزم المقدر (LB.IN) |
1.42 | 2.00 | 4.47 | 6.27 | 8.78 | 14.15 | 19.69 | 27.74 | 38.55 | 44.56 | 62.24 | 86.99 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | ||
| 4278ZY-24V-5500R | |||||||||||||||||||||
|
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
1486.5 | 1057.7 | 401.5 | 286.5 | 204.5 | 107.8 | 77.5 | 55.0 | 39.6 | 29.1 | 20.8 | 14.9 | 10.7 | 7.6 | 5.6 | 4.0 | 2.9 | 2.1 | 1.5 | ||
|
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
1189.2 | 846.2 | 321.2 | 229.2 | 163.6 | 86.3 | 62.0 | 44.0 | 31.7 | 23.3 | 16.7 | 11.9 | 8.6 | 6.1 | 4.5 | 3.2 | 2.3 | 1.6 | 1.2 | ||
|
عزم الدوران المقدر العزم المقدر (ن.م) |
0.130 | 0.183 | 0.410 | 0.574 | 0.805 | 1.297 | 1.805 | 2.542 | 3.534 | 4.084 | 5.705 | 7.974 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | ||
|
عزم الدوران المقدر العزم المقدر (KG.CM) |
1.28 | 1.79 | 4.02 | 5.63 | 7.89 | 12.71 | 17.69 | 24.92 | 34.63 | 40.03 | 55.91 | 78.15 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | ||
|
عزم الدوران المقدر العزم المقدر (LB.IN) |
1.47 | 2.07 | 4.63 | 6.48 | 9.08 | 14.64 | 20.38 | 28.71 | 39.90 | 46.12 | 64.42 | 90.04 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | ||

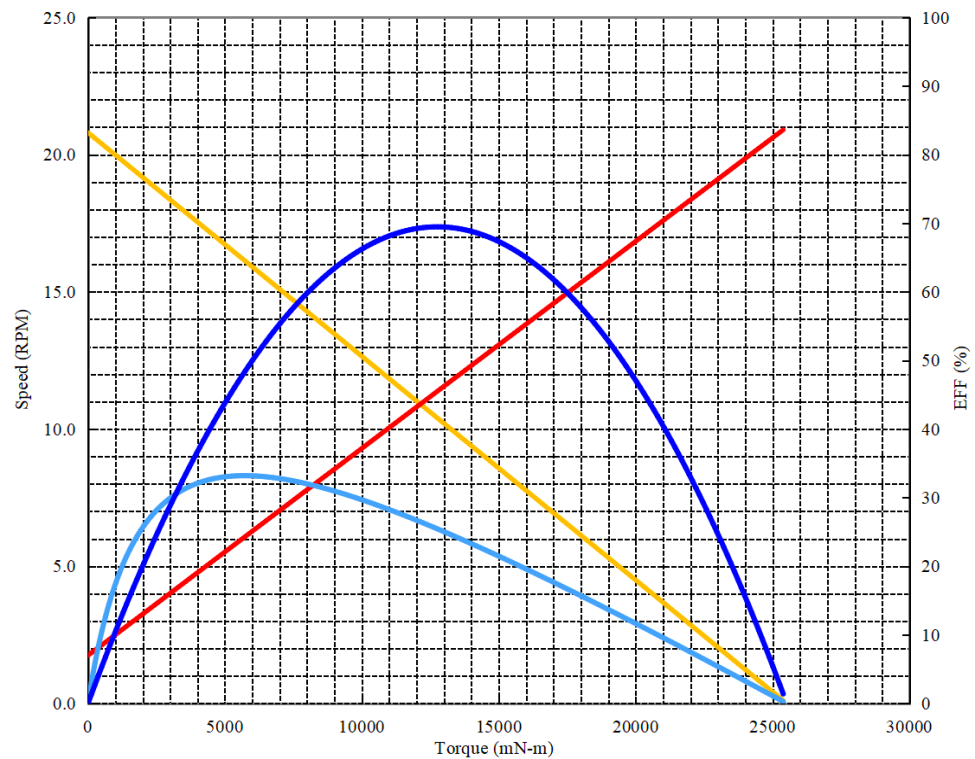

| محرك تروس حالة منحنى مثال على منحنى محرك التخفيض | |||||||||||||||||||||
| مشروع اسم المشروع : | محرك تروس تيار مستمر | تمر التاريخ : | 2025/3/26 | الأداء (في درجة حرارة محيطة 25-30 ℃ ) | |||||||||||||||||
| سرعة المحرك سرعة الدوران : | 5500دورة في الدقيقة | مقياس كامل المدى : | 100% | Eff | اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل. | ||||||||||||||||
| سلسلة التروس الرتبة : | 4 | 20.0 | وات | جهد ثابت تحميل بضغط ثابت : | 12 | فولت | |||||||||||||||
| نسبة التروس نسبة التخفيض : | 264 | 10.0 | أمبير. | الاتجاه الاتجاه : | ع.س / ع.ض | ||||||||||||||||
 |
عند عدم وجود حمل معامِلات التشغيل بدون حمل | ||||||||||||||||||||
| السرعة سرعة الدوران : | 20.8 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.70 | أمبير | |||||||||||||||||||
| المعالم الفورية القصوى أكبر معالم فورية | |||||||||||||||||||||
| عزم الدوران العزم الدوران : | 25088.20 | mN-m | |||||||||||||||||||
| تيار التيار الكهربائي : | 8.40 | أمبير | |||||||||||||||||||
| عند الكفاءة القصوى معلمات نقطة الكفاءة العالية | |||||||||||||||||||||
| كفاءة الكفاءة : | 33.2 | % | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 5715.5 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 16.1 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 2.42 | أمبير | |||||||||||||||||||
| الإخراج قوة الإخراج : | 9.66 | وات | |||||||||||||||||||
| عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى | |||||||||||||||||||||
| الإخراج قوة الإخراج : | 13.893 | وات | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 12757.4 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 10.4 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 4.55 | أمبير | |||||||||||||||||||
| التركيبة الإنتاجية ملحقات أخرى | |||||||||||||||||||||
| إكسسوارات الاسم | الجهد الجهد الكهربائي | الدقة الدقة | عدد القنوات | ملاحظة | |||||||||||||||||
| مغزل مغناطيسي المغزل المغناطيسي | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-فرامل فرملة | 12V-24V | / | / | ||||||||||||||||||
| مُشفِر بصري مُشفِر ضوئي | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
