سعر جيد 42 مم 6 فولت 12 فولت 24 فولت موتور تيار مستمر عالي السرعة وعالي العزم 3000 دورة في الدقيقة 4000 دورة في الدقيقة 5000 دورة في الدقيقة 6000 دورة في الدقيقة 50 واط مع شهادة CE و RoHS
| محركات التيار المباشر محرك تيار مستمر | 50 mNm | 40 واط | |||||||||||||||||||
| محرك TH42S Micro brushed dc | للجمع مع | ||||||||||||||||||||
| كودر وفرامل | |||||||||||||||||||||
| يمكن دمجه مع الكودر والفرامل | |||||||||||||||||||||
| سلسلة TH42S | |||||||||||||||||||||

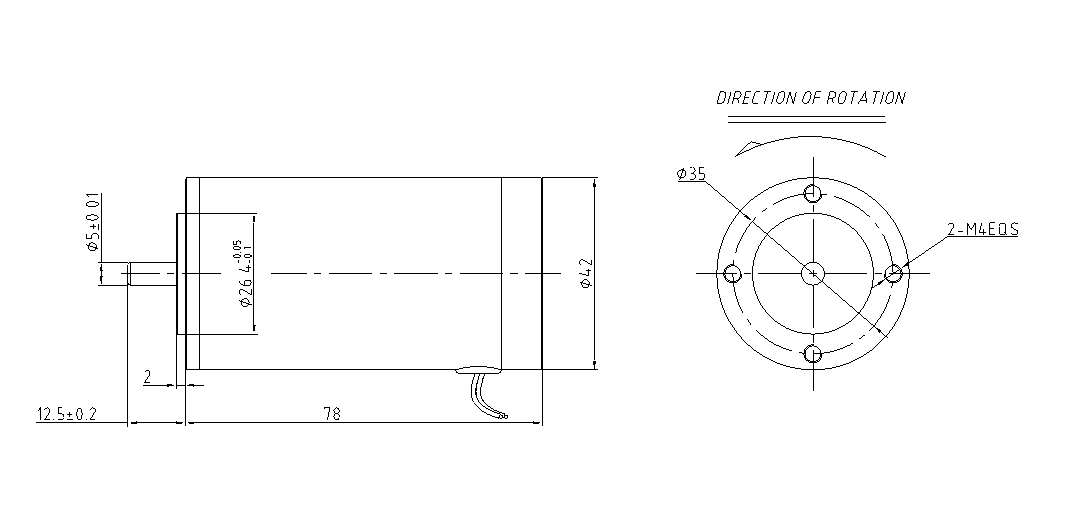

| رسم أبعاد رسم بُعد الشكل الخارجي (مم) | |||||||||||||||||||||
 | |||||||||||||||||||||

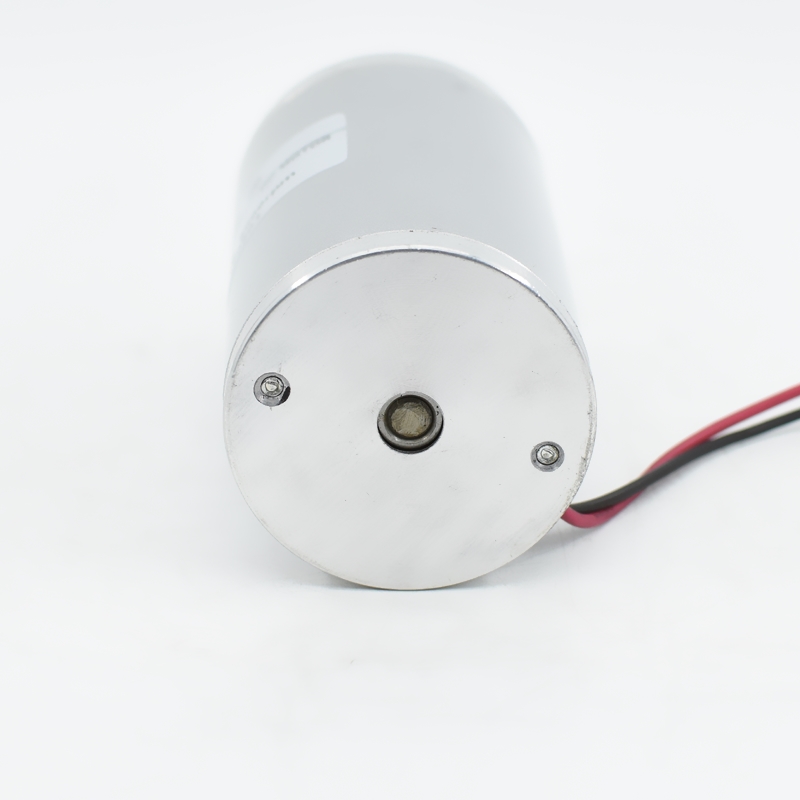

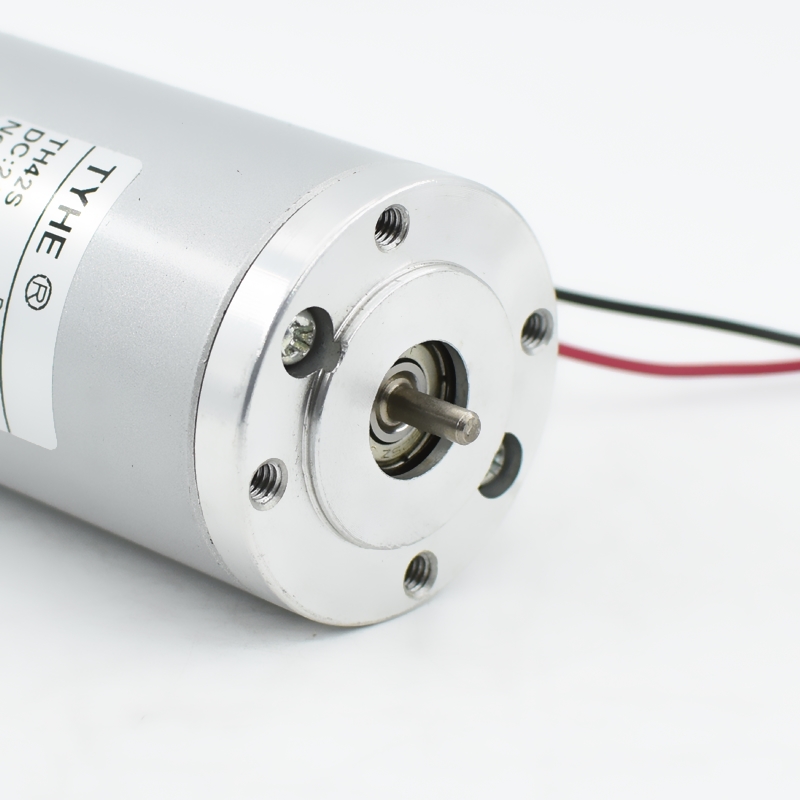

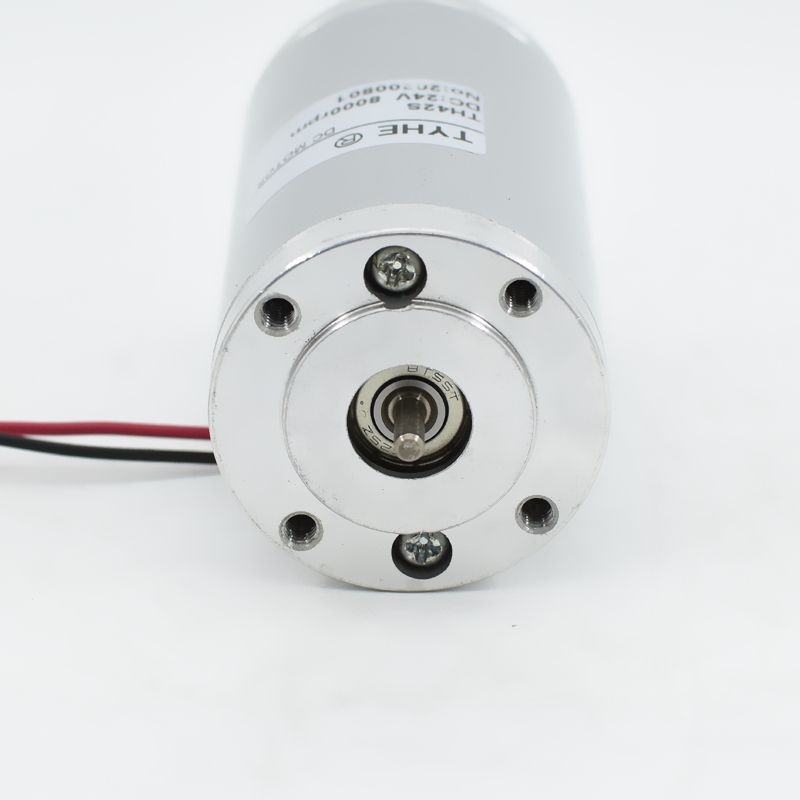

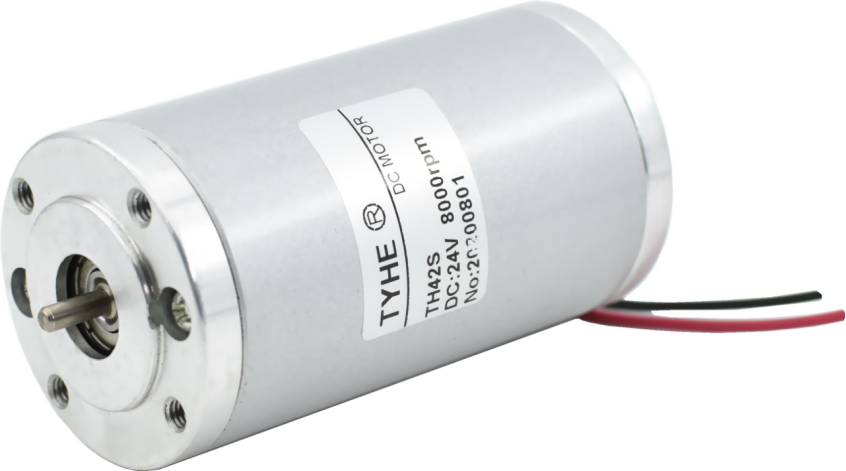

| صورة المحرك صورة حقيقية للمحرك | |||||||||||||||||||||
 | |||||||||||||||||||||
| خصائص المحرك خصائص الموتور | |||||||||||||||||||||
| مادة الهيكل مادة سطح التركيب | سبائك الزنك زinc Alloy | ||||||||||||||||||||
| الدعامات على محور الإخراج دعامات محور الإخراج | محمل كروي دعامات الكرات | ||||||||||||||||||||
| السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال | ≤8000دورة في الدقيقة | ||||||||||||||||||||
| نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم | -20℃ -120℃ | ||||||||||||||||||||
| المكمن هيكل التبديل | مُسَحَّب | ||||||||||||||||||||
| اتجاه الدوران اتجاه الدوران | عقارب الساعة / عكس عقارب الساعة | ||||||||||||||||||||
| ضوضاء الضوضاء | ≤40dB | ||||||||||||||||||||
| العمر الافتراضي العُمر | ≈2000h | ||||||||||||||||||||
| بيانات تقنية محرك DC معلمات محرك التيار المستمر | |||||||||||||||||||||
| القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة | |||||||||||||||||||||
|
النوع نموذج |
الجهد الاسمي （الخامس ） جهد تشغيل مسموح به |
بدون حمل معامِلات التشغيل بدون حمل |
محدد المعامِلات المرسومة |
تثبيت معامِلات التشغيل عند التثبيت |
*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير. |
||||||||||||||||
|
السرعة سرعة الدوران |
تيار التيار الكهربائي |
السرعة سرعة الدوران |
تيار التيار الكهربائي |
عزم الدوران العزم |
الإخراج القدرة الإخراجية |
Eff الكفاءة |
عزم الدوران العزم |
تيار التيار الكهربائي |
|||||||||||||
| دورة في الدقيقة | م.أ. | دورة في الدقيقة | أ | mN.m | W | % | mN.m | أ | |||||||||||||
| TH42S | 12 | 7500 | 750 | 6000 | 2.87 | 35.66 | 22.40 | 65.08 | 106.98 | 13.95 | |||||||||||
| TH42S | 24 | 5500 | 260 | 4400 | 1.02 | 34.95 | 16.10 | 65.86 | 104.85 | 5.03 | |||||||||||

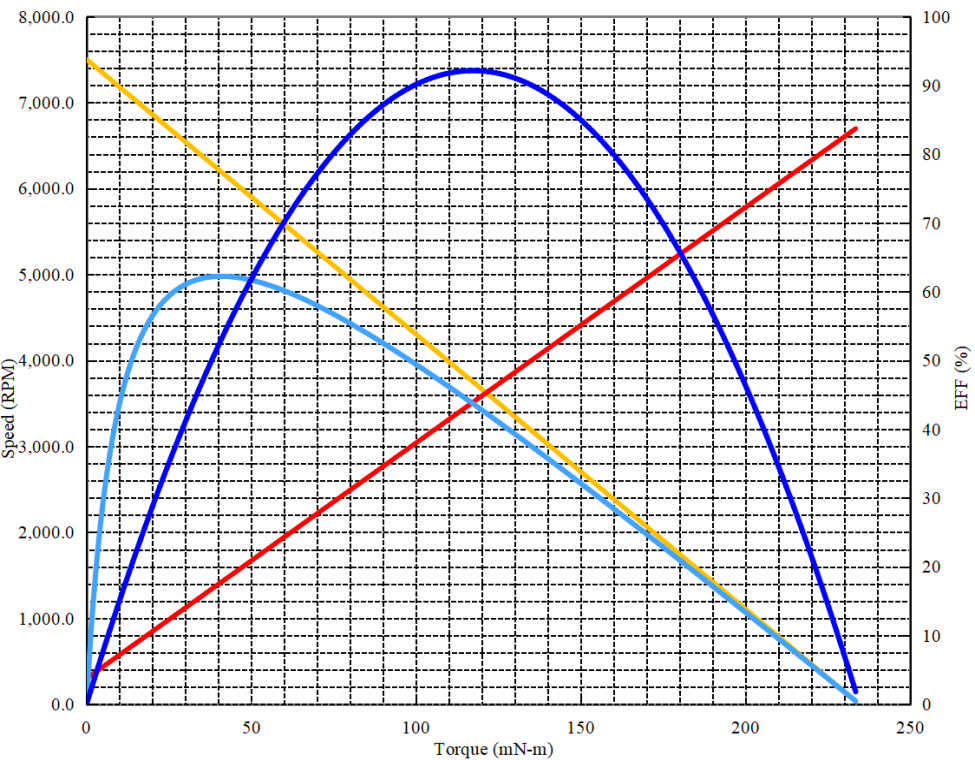

| حالة منحنى المحرك مثال على منحنى المحرك | |||||||||||||||||||||
| مشروع اسم المشروع : | محركات التيار المباشر | تمر التاريخ : | 2025/3/26 | الأداء (في درجة حرارة محيطة 25-30 ℃ ) | |||||||||||||||||
| سرعة المحرك سرعة الدوران : | 7500DPM | مقياس كامل المدى : | 100% | Eff | اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل. | ||||||||||||||||
| 50.0 | وات | جهد ثابت تحميل بضغط ثابت : | 12 | فولت | |||||||||||||||||
| 20.0 | أمبير. | الاتجاه الاتجاه : | ع.س / ع.ض | ||||||||||||||||||
 |
عند عدم وجود حمل معامِلات التشغيل بدون حمل | ||||||||||||||||||||
| السرعة سرعة الدوران : | 7500.0 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.75 | أمبير | |||||||||||||||||||
| المعالم الفورية القصوى أكبر معالم فورية | |||||||||||||||||||||
| عزم الدوران العزم الدوران : | 231.70 | mN-m | |||||||||||||||||||
| تيار التيار الكهربائي : | 16.82 | أمبير | |||||||||||||||||||
| عند الكفاءة القصوى معلمات نقطة الكفاءة العالية | |||||||||||||||||||||
| كفاءة الكفاءة : | 62.2 | % | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 40.9 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 6192.4 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 3.55 | أمبير | |||||||||||||||||||
| الإخراج قوة الإخراج : | 26.52 | وات | |||||||||||||||||||
| عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى | |||||||||||||||||||||
| الإخراج قوة الإخراج : | 46.065 | وات | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 117.3 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 3750.0 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 8.79 | أمبير | |||||||||||||||||||
| التركيبة الإنتاجية ملحقات أخرى | |||||||||||||||||||||
| إكسسوارات الاسم | الجهد الجهد الكهربائي | الدقة الدقة | عدد القنوات | ملاحظة | |||||||||||||||||
| مغزل مغناطيسي المغزل المغناطيسي | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-فرامل فرملة | 12V-24V | / | / | ||||||||||||||||||
| مُشفِر بصري مُشفِر ضوئي | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
