الشركة المصنعة 38*64mm السكن 12v 17v 24v 3000rpm 5000 Rpm 3600 Rpm سرعة عالية عزم دوران عالي محرك تيار مستمر مزود بفرامل
| محركات التيار المباشر محرك تيار مستمر | 25 mNm | 25 واط | |||||||||||||||||||
| محرك TH38S Micro brushed dc | للجمع مع | ||||||||||||||||||||
| كودر وفرامل | |||||||||||||||||||||
| يمكن دمجه مع الكودر والفرامل | |||||||||||||||||||||
| سلسلة TH38S | |||||||||||||||||||||

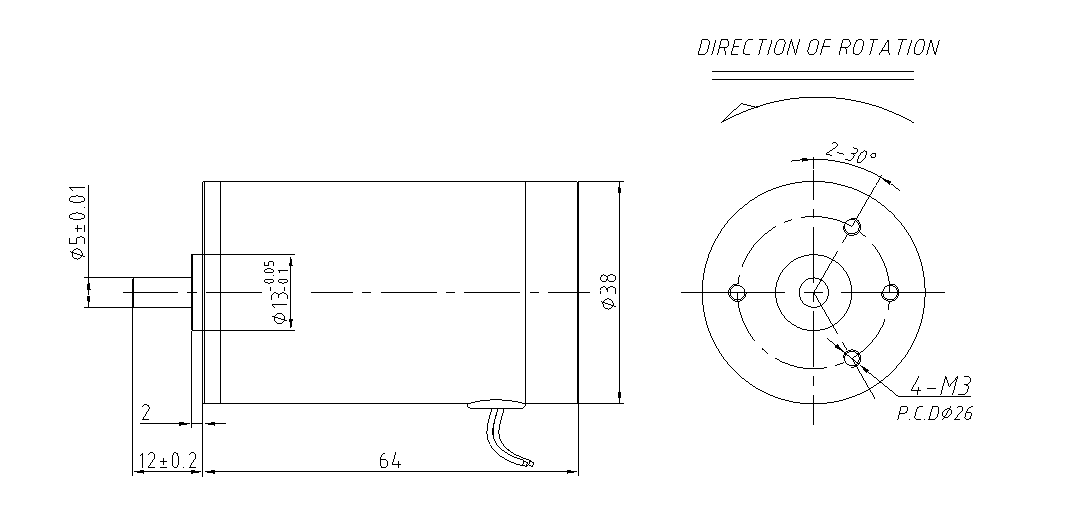

| رسم أبعاد رسم بُعد الشكل الخارجي (مم) | |||||||||||||||||||||
 | |||||||||||||||||||||

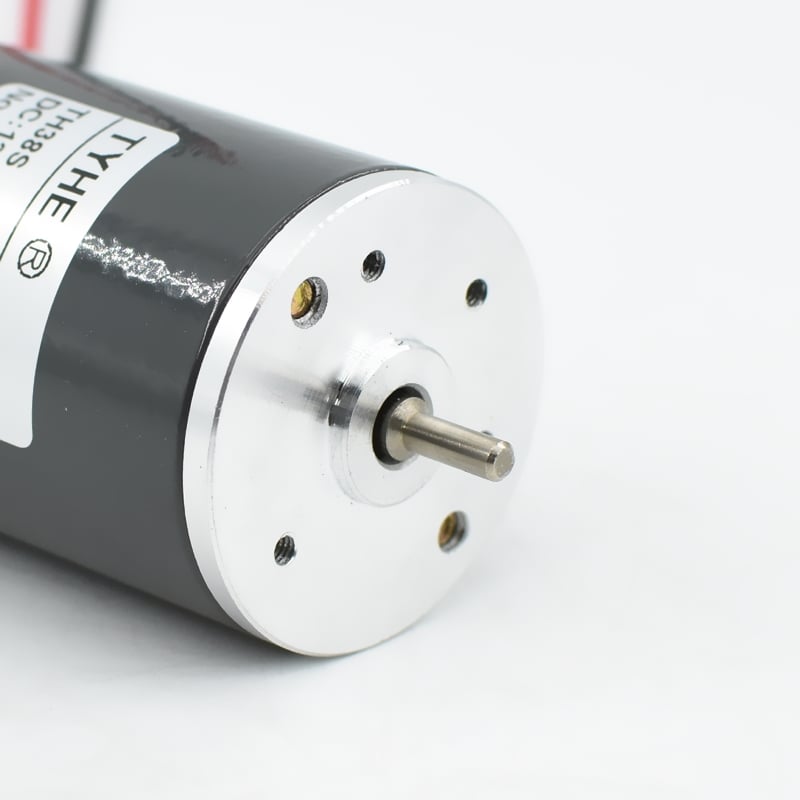

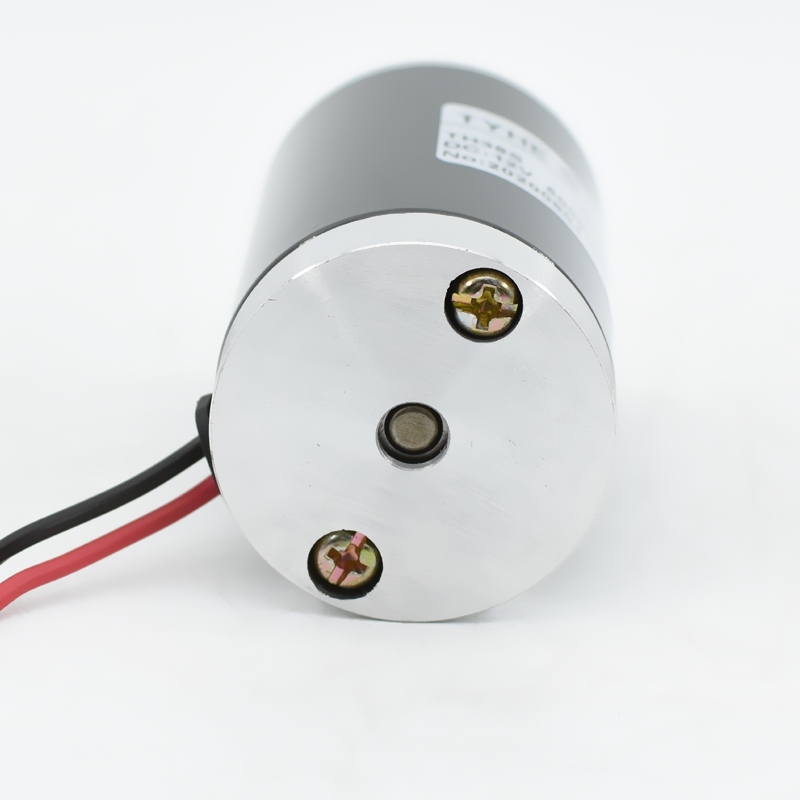

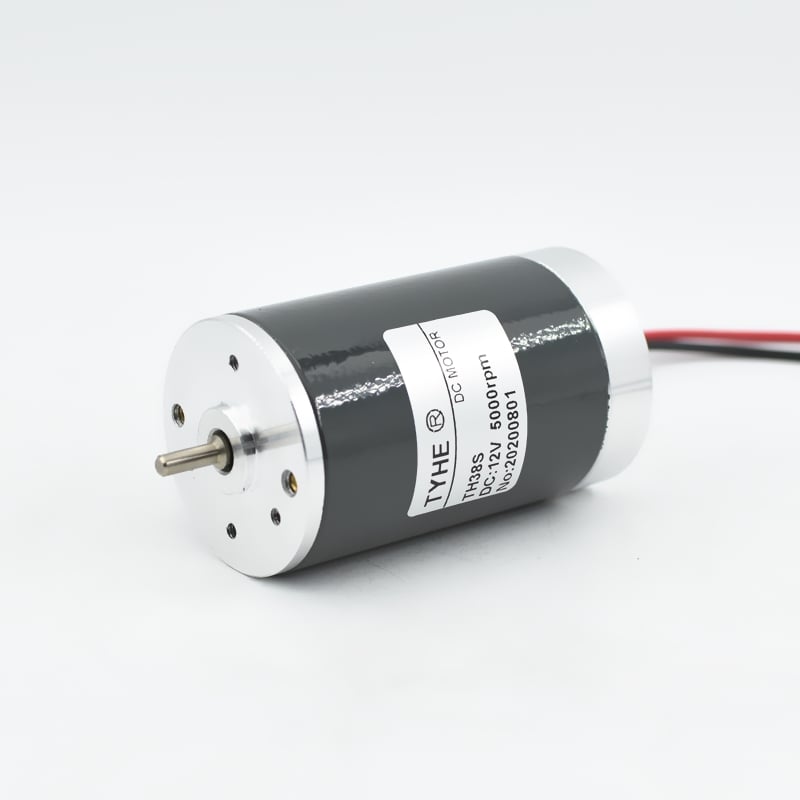

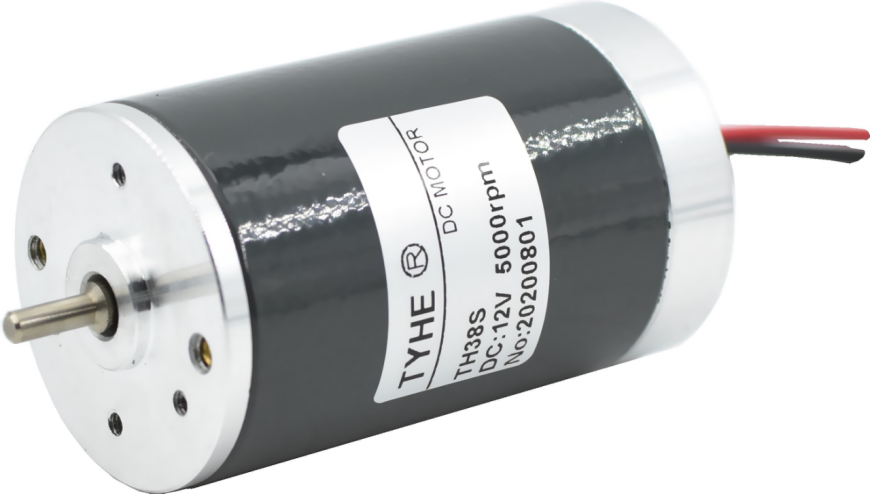

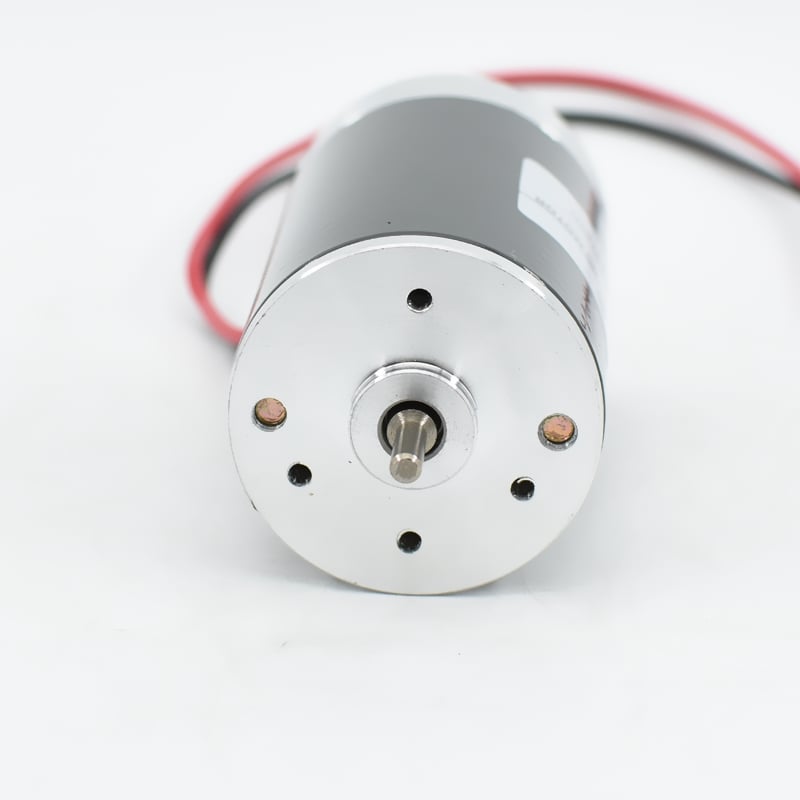

| صورة المحرك صورة حقيقية للمحرك | |||||||||||||||||||||
 | |||||||||||||||||||||
| خصائص المحرك خصائص الموتور | |||||||||||||||||||||
| مادة الهيكل مادة سطح التركيب | سبائك الزنك زinc Alloy | ||||||||||||||||||||
| الدعامات على محور الإخراج دعامات محور الإخراج | محمل كروي دعامات الكرات | ||||||||||||||||||||
| السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال | ≤8000دورة في الدقيقة | ||||||||||||||||||||
| نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم | -20℃ -120℃ | ||||||||||||||||||||
| المكمن هيكل التبديل | مُسَحَّب | ||||||||||||||||||||
| اتجاه الدوران اتجاه الدوران | عقارب الساعة / عكس عقارب الساعة | ||||||||||||||||||||
| ضوضاء الضوضاء | ≤35dB | ||||||||||||||||||||
| العمر الافتراضي العُمر | ≈2000h | ||||||||||||||||||||
| بيانات تقنية محرك DC معلمات محرك التيار المستمر | |||||||||||||||||||||
| القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة | |||||||||||||||||||||
|
النوع نموذج |
الجهد الاسمي （الخامس ） جهد تشغيل مسموح به |
بدون حمل معامِلات التشغيل بدون حمل |
محدد المعامِلات المرسومة |
تثبيت معامِلات التشغيل عند التثبيت |
*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير. |
||||||||||||||||
|
السرعة سرعة الدوران |
تيار التيار الكهربائي |
السرعة سرعة الدوران |
تيار التيار الكهربائي |
عزم الدوران العزم |
الإخراج القدرة الإخراجية |
Eff الكفاءة |
عزم الدوران العزم |
تيار التيار الكهربائي |
|||||||||||||
| دورة في الدقيقة | م.أ. | دورة في الدقيقة | أ | mN.m | W | % | mN.m | أ | |||||||||||||
| TH38S | 12 | 5000 | 300 | 4000 | 1.26 | 23.96 | 10.04 | 66.24 | 71.88 | 6.50 | |||||||||||
| TH38S | 24 | 4500 | 130 | 3600 | 0.52 | 22.99 | 8.67 | 69.44 | 68.97 | 2.60 | |||||||||||

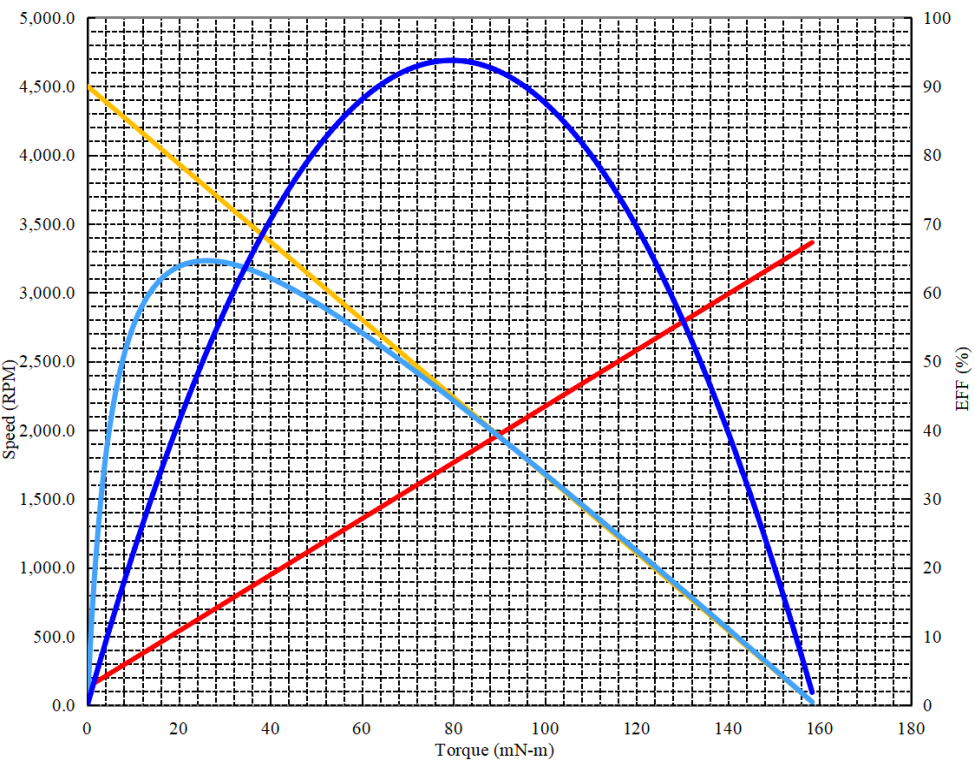

| حالة منحنى المحرك مثال على منحنى المحرك | |||||||||||||||||||||
| مشروع اسم المشروع : | محركات التيار المباشر | تمر التاريخ : | 2025/3/26 | الأداء (في درجة حرارة محيطة 25-30 ℃ ) | |||||||||||||||||
| سرعة المحرك سرعة الدوران : | 4500دورة في الدقيقة | مقياس كامل المدى : | 100% | Eff | اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل. | ||||||||||||||||
| 20.0 | وات | جهد ثابت تحميل بضغط ثابت : | 24 | فولت | |||||||||||||||||
| 5.0 | أمبير. | الاتجاه الاتجاه : | ع.س / ع.ض | ||||||||||||||||||
 |
عند عدم وجود حمل معامِلات التشغيل بدون حمل | ||||||||||||||||||||
| السرعة سرعة الدوران : | 4500.0 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.13 | أمبير | |||||||||||||||||||
| المعالم الفورية القصوى أكبر معالم فورية | |||||||||||||||||||||
| عزم الدوران العزم الدوران : | 161.70 | mN-m | |||||||||||||||||||
| تيار التيار الكهربائي : | 3.38 | أمبير | |||||||||||||||||||
| عند الكفاءة القصوى معلمات نقطة الكفاءة العالية | |||||||||||||||||||||
| كفاءة الكفاءة : | 64.6 | % | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 26.1 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 3762.2 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.66 | أمبير | |||||||||||||||||||
| الإخراج قوة الإخراج : | 10.28 | وات | |||||||||||||||||||
| عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى | |||||||||||||||||||||
| الإخراج قوة الإخراج : | 18.750 | وات | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 79.6 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 2250.0 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 1.76 | أمبير | |||||||||||||||||||
| التركيبة الإنتاجية ملحقات أخرى | |||||||||||||||||||||
| إكسسوارات الاسم | الجهد الجهد الكهربائي | الدقة الدقة | عدد القنوات | ملاحظة | |||||||||||||||||
| مغزل مغناطيسي المغزل المغناطيسي | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-فرامل فرملة | 12V-24V | / | / | ||||||||||||||||||
| مُشفِر بصري مُشفِر ضوئي | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
