TYHE المصنع MY1016Z2 24V 50kg cm 250W 300RPM 9.78 معدل التروس عزم دوران عالي محرك التروس المتردد المفرش
| محرك تروس تيار مستمر محرك تقليل سرعة ذو تيار مستمر | 5 نيوتن متر | 300 واط | |||||||||||||||||||
| محرك RS775 ميكرو ذو فرش مع صندوق تروس مستوٍ | |||||||||||||||||||||
| سلسلة MY1016 | |||||||||||||||||||||
| رسم أبعاد رسم بُعد الشكل الخارجي (مم) | |||||||||||||||||||||
 | |||||||||||||||||||||

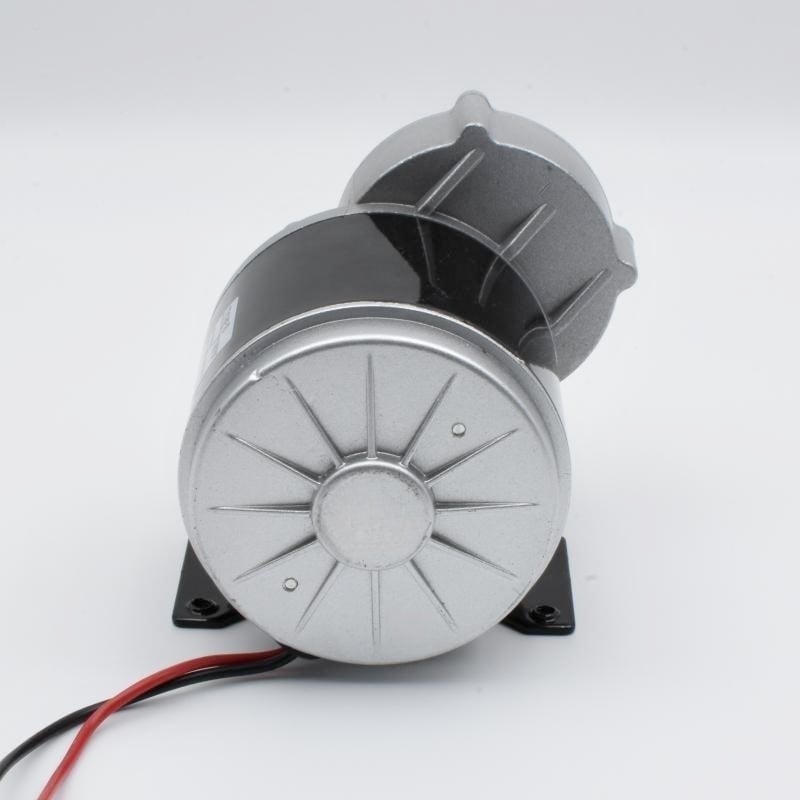

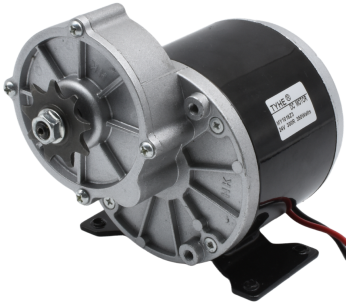

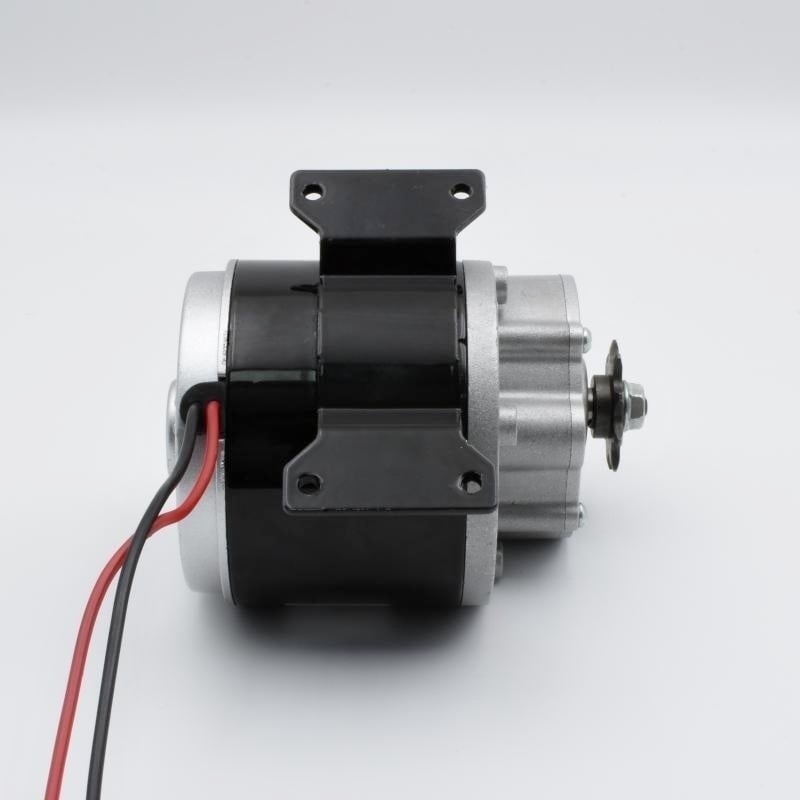

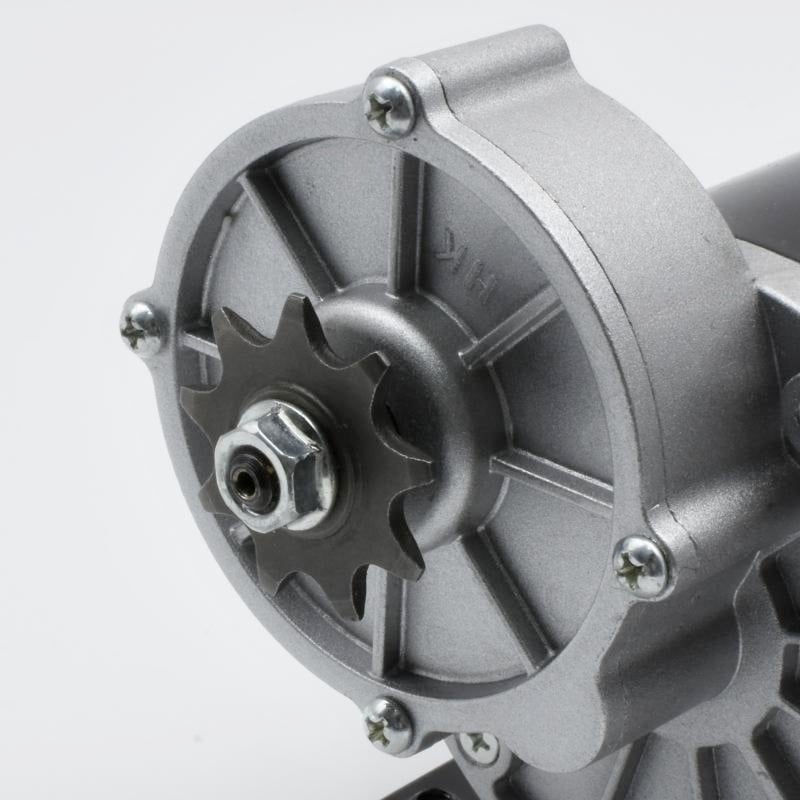

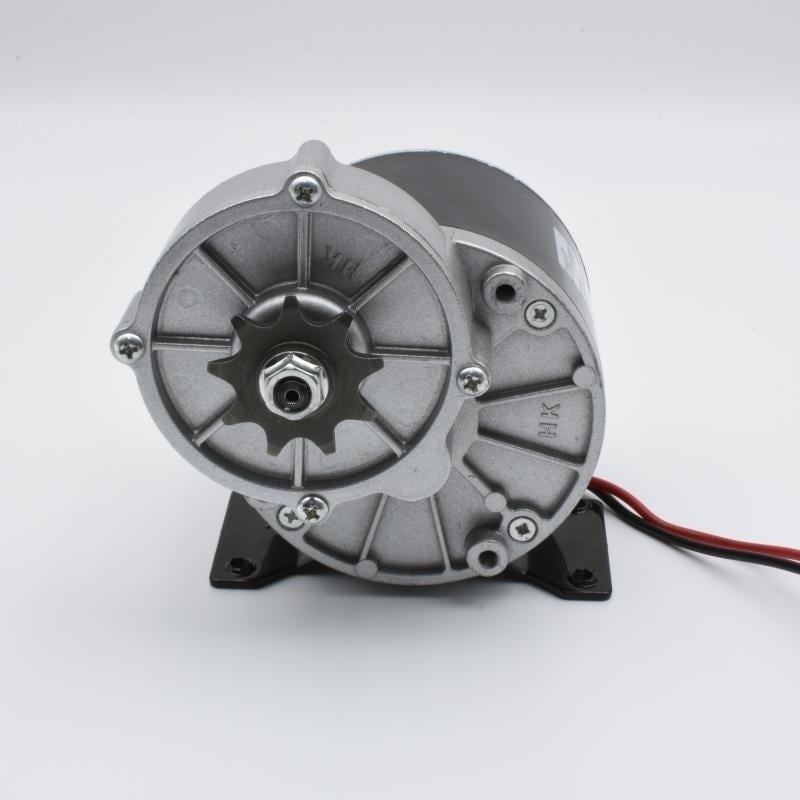

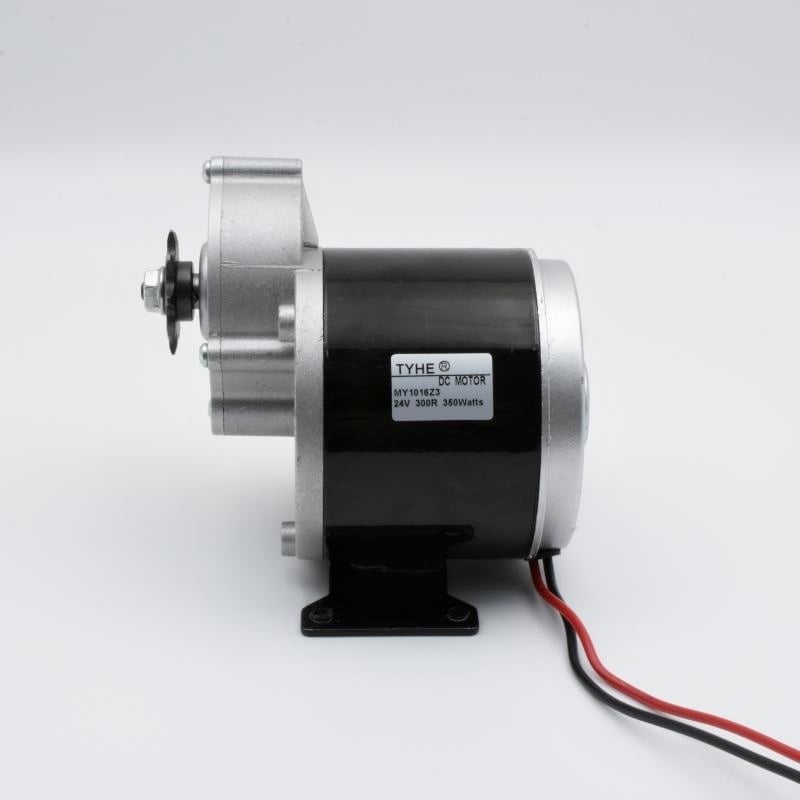

| صورة المحرك صورة حقيقية للمحرك | |||||||||||||||||||||
 | |||||||||||||||||||||
| خصائص المحرك خصائص الموتور | |||||||||||||||||||||
| مادة الهيكل مادة سطح التركيب | سبائك الزنك زinc Alloy | ||||||||||||||||||||
| مادة سلسلة التروس مادة الترس | فولاذ تُرس فولاذي | ||||||||||||||||||||
| الانزلاق الخلفي فجوة الترس الخلفية | ≤2° | ||||||||||||||||||||
| الدعامات على محور الإخراج دعامات محور الإخراج | محمل كروي دعامات الكرات | ||||||||||||||||||||
| السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال | ≤4000دورة في الدقيقة | ||||||||||||||||||||
| القوة الشعاعية القوة الشعاعية | ≤5kgf | ||||||||||||||||||||
| القوة المحورية القوة المحورية | ≤10كجم | ||||||||||||||||||||
| أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها | ≤20kgf | ||||||||||||||||||||
| الفجوة الدائرية الفجوة الدورانية | ≤0.1 مم | ||||||||||||||||||||
| الفجوة المحورية الفجوة المحورية | ≤0.3mm | ||||||||||||||||||||
| نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم | -20℃ -120℃ | ||||||||||||||||||||
| المكمن هيكل التبديل | مُسَحَّب | ||||||||||||||||||||
| اتجاه الدوران اتجاه الدوران | عقارب الساعة / عكس عقارب الساعة | ||||||||||||||||||||
| ضوضاء الضوضاء | ≤70dB | ||||||||||||||||||||
| بيانات تقنية محرك DC معلمات محرك التيار المستمر | |||||||||||||||||||||
| القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة | |||||||||||||||||||||
| النوع نموذج | الجهد الاسمي （الخامس ） جهد تشغيل مسموح به | بدون حمل معامِلات التشغيل بدون حمل | محدد المعامِلات المرسومة | تثبيت معامِلات التشغيل عند التثبيت | *نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير. | ||||||||||||||||
| السرعة سرعة الدوران | تيار التيار الكهربائي | السرعة سرعة الدوران | تيار التيار الكهربائي | عزم الدوران العزم | الإخراج القدرة الإخراجية | Eff الكفاءة | عزم الدوران العزم | تيار التيار الكهربائي | |||||||||||||
| دورة في الدقيقة | م.أ. | دورة في الدقيقة | أ | mN.m | W | % | mN.m | أ | |||||||||||||
| RS775 | 12 | 7000 | 760 | 5600 | 2.81 | 38.00 | 22.28 | 66.16 | 114.00 | 20.00 | |||||||||||
| RS775 | 24 | 6500 | 395 | 5200 | 1.45 | 41.00 | 22.32 | 64.11 | 123.00 | 10.30 | |||||||||||
| بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض | |||||||||||||||||||||
| بيانات المخفض مواصفات صندوق التروس | |||||||||||||||||||||
| نسبة التروس نسبة التخفيض n : 1 | 26 | 32 | 33 | 48 | 57.7 | 59 | 132 | 196 | 246 | 380 | |||||||||||
| عدد مراحل التروس عدد مراحل التخفيض | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | |||||||||||
| طول صندوق التروس طول صندوق التروس (مم) | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | |||||||||||
| كفاءة الكفاءة (%) | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | |||||||||||
| RS775-12V-7000R | |||||||||||||||||||||
| سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) | 269.2 | 218.8 | 212.1 | 145.8 | 121.3 | 118.6 | 53.0 | 35.7 | 28.5 | 18.4 | |||||||||||
| السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) | 215.4 | 175.0 | 169.7 | 116.7 | 97.1 | 94.9 | 42.4 | 28.6 | 22.8 | 14.7 | |||||||||||
| عزم الدوران المقدر العزم المقدر (ن.م) | 0.607 | 0.747 | 0.770 | 1.120 | 1.347 | 1.377 | 2.618 | 3.888 | 4.880 | 7.538 | |||||||||||
| عزم الدوران المقدر العزم المقدر (KG.CM) | 5.95 | 7.32 | 7.55 | 10.98 | 13.20 | 13.49 | 25.66 | 38.10 | 47.82 | 73.87 | |||||||||||
| عزم الدوران المقدر العزم المقدر (LB.IN) | 6.85 | 8.43 | 8.70 | 12.65 | 15.20 | 15.55 | 29.56 | 43.90 | 55.10 | 85.11 | |||||||||||
| RS775-24V-6500R | |||||||||||||||||||||
| سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) | 250.0 | 203.1 | 197.0 | 135.4 | 112.7 | 110.2 | 49.2 | 33.2 | 26.4 | 17.1 | |||||||||||
| السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) | 200.0 | 162.5 | 157.6 | 108.3 | 90.1 | 88.1 | 39.4 | 26.5 | 21.1 | 13.7 | |||||||||||
| عزم الدوران المقدر العزم المقدر (ن.م) | 0.655 | 0.806 | 0.831 | 1.209 | 1.453 | 1.486 | 2.825 | 4.195 | 5.265 | 8.133 | |||||||||||
| عزم الدوران المقدر العزم المقدر (KG.CM) | 6.42 | 7.90 | 8.14 | 11.84 | 14.24 | 14.56 | 27.69 | 41.11 | 51.60 | 79.70 | |||||||||||
| عزم الدوران المقدر العزم المقدر (LB.IN) | 7.39 | 9.10 | 9.38 | 13.65 | 16.40 | 16.77 | 31.90 | 47.36 | 59.45 | 91.83 | |||||||||||

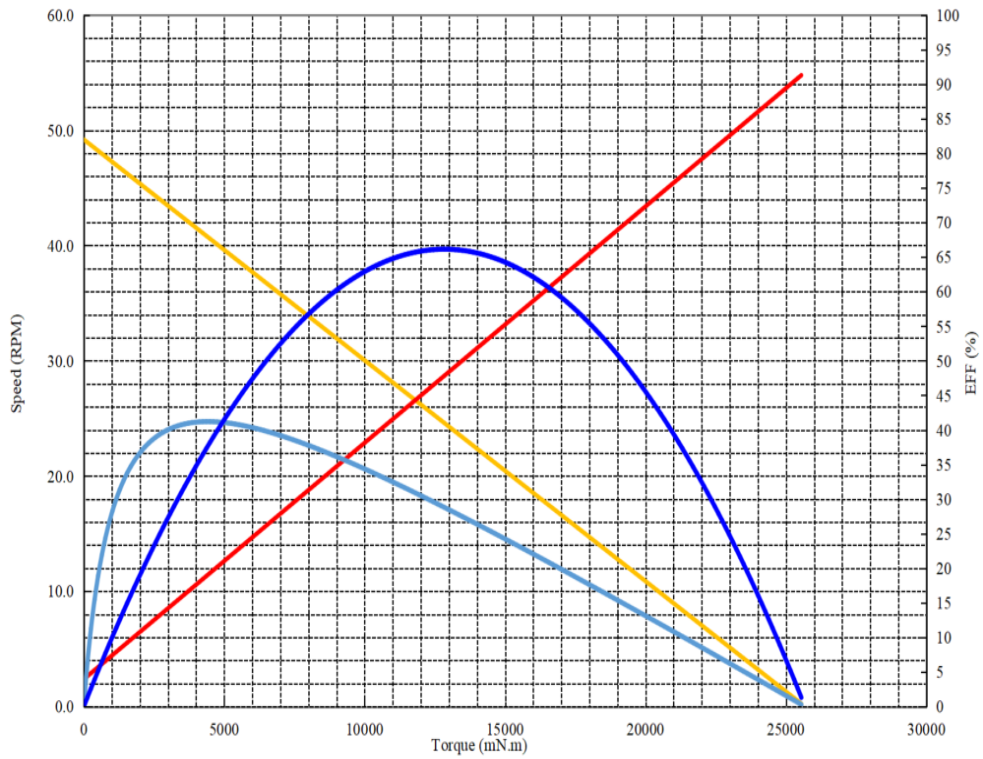

| محرك تروس حالة منحنى مثال على منحنى محرك التخفيض | |||||||||||||||||||||
| مشروع اسم المشروع : | محرك تروس تيار مستمر | تمر التاريخ : | 2025/3/26 | الأداء (في درجة حرارة محيطة 25-30 ℃ ) | |||||||||||||||||
| سرعة المحرك سرعة الدوران : | 6500 دورة في الدقيقة | مقياس كامل المدى : | 100% | Eff | اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل. | ||||||||||||||||
| سلسلة التروس الرتبة : | 4 | 50.0 | وات | جهد ثابت تحميل بضغط ثابت : | 24 | فولت | |||||||||||||||
| نسبة التروس نسبة التخفيض : | 132 | 10.0 | أمبير. | الاتجاه الاتجاه : | ع.س / ع.ض | ||||||||||||||||
 | عند عدم وجود حمل معامِلات التشغيل بدون حمل | ||||||||||||||||||||
| السرعة سرعة الدوران : | 49.2 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.40 | أمبير | |||||||||||||||||||
| المعالم الفورية القصوى أكبر معالم فورية | |||||||||||||||||||||
| عزم الدوران العزم الدوران : | 25170.96 | mN-m | |||||||||||||||||||
| تيار التيار الكهربائي : | 9.17 | أمبير | |||||||||||||||||||
| عند الكفاءة القصوى معلمات نقطة الكفاءة العالية | |||||||||||||||||||||
| كفاءة الكفاءة : | 41.2 | % | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 4412.0 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 40.7 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 1.90 | أمبير | |||||||||||||||||||
| الإخراج قوة الإخراج : | 18.82 | وات | |||||||||||||||||||
| عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى | |||||||||||||||||||||
| الإخراج قوة الإخراج : | 33.067 | وات | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 12836.8 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 24.6 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 4.78 | أمبير | |||||||||||||||||||
| التركيبة الإنتاجية ملحقات أخرى | |||||||||||||||||||||
| إكسسوارات الاسم | الجهد الجهد الكهربائي | الدقة الدقة | عدد القنوات | ملاحظة | |||||||||||||||||
| مغزل مغناطيسي المغزل المغناطيسي | 5V-24V | 13ppr | A&B | ||||||||||||||||||
