TJP65FK

محرك تروس متغير السرعة طويل العمر 12 فولت عزم دوران عالي سرعة دوران منخفضة 10 دورة في الدقيقة 50 دورة في الدقيقة 10 كجم 15 كجم عمود 5 مم 6 وات 4 وات 5 وات محرك تروس مسطح PMDC تيار مستمر

المقدمة

محرك تروس تيار مستمر محرك تقليل سرعة ذو تيار مستمر																1.5 نيوتن متر		5 وات
محرك DC ميكروي مغلف 3530ZY مع صندوق تروس مسطح




سلسلة TJP65FK

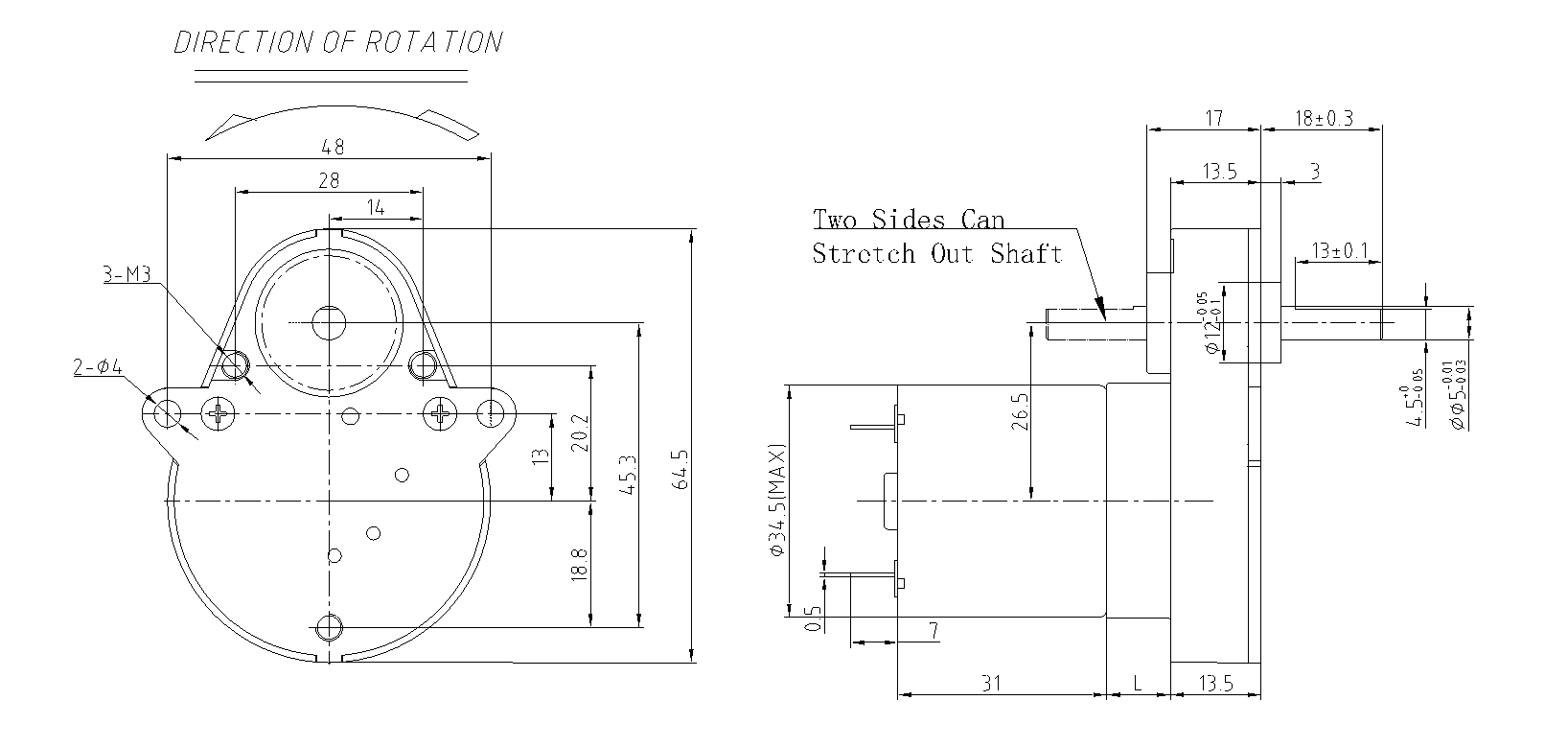

رسم أبعاد رسم بُعد الشكل الخارجي (مم)


إذا كانت نسبة التروس ≤ 244، L = 0، أو L = 9.5 مم.

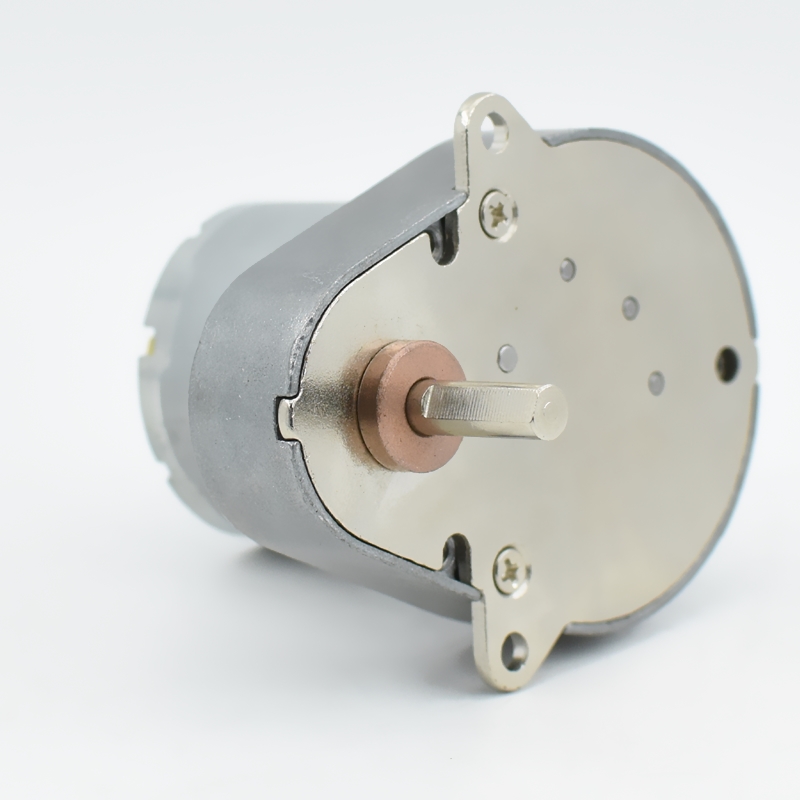

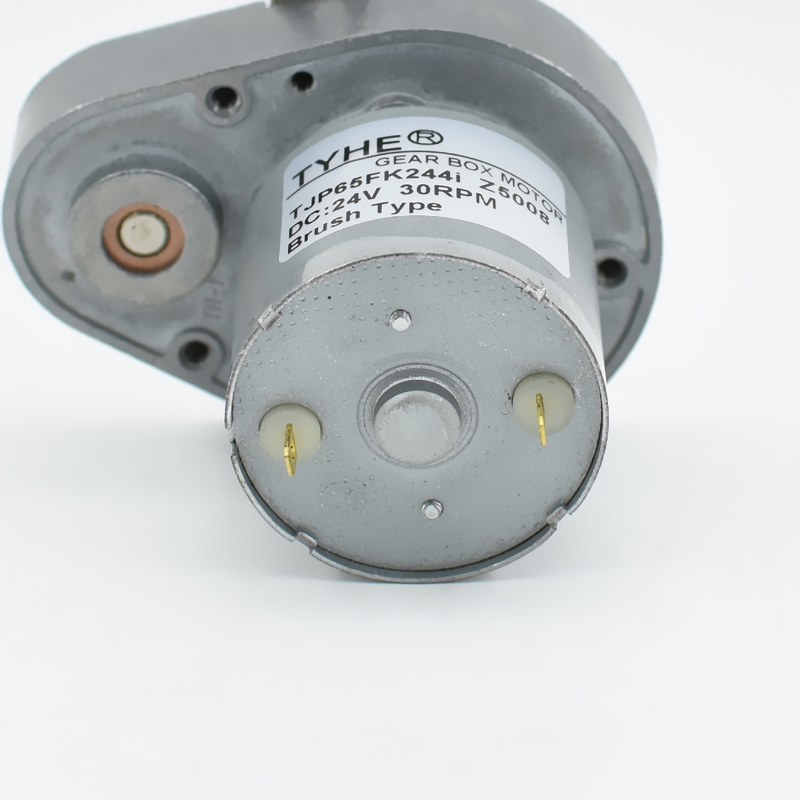

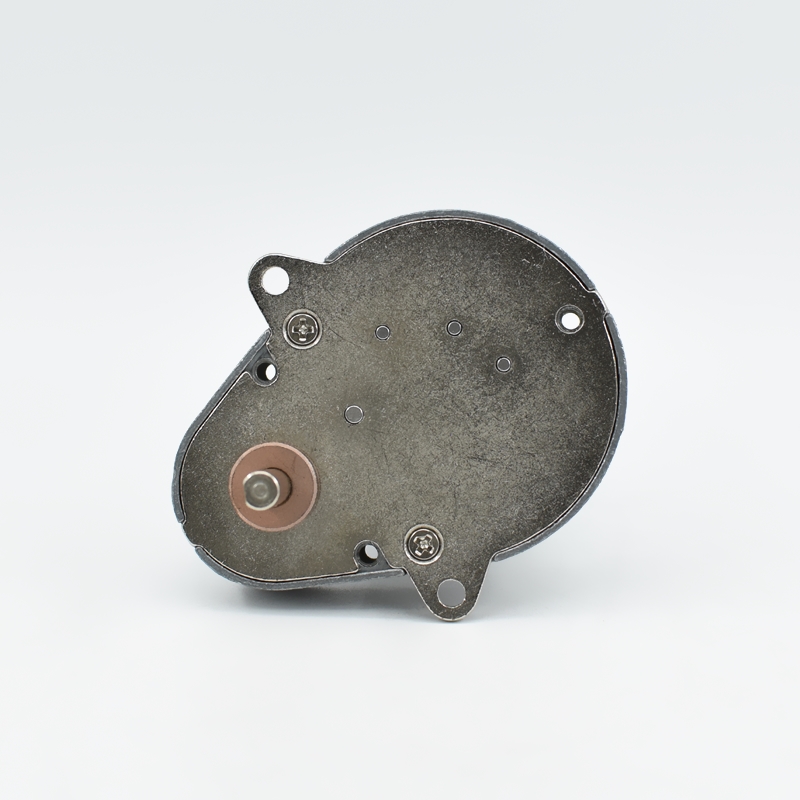

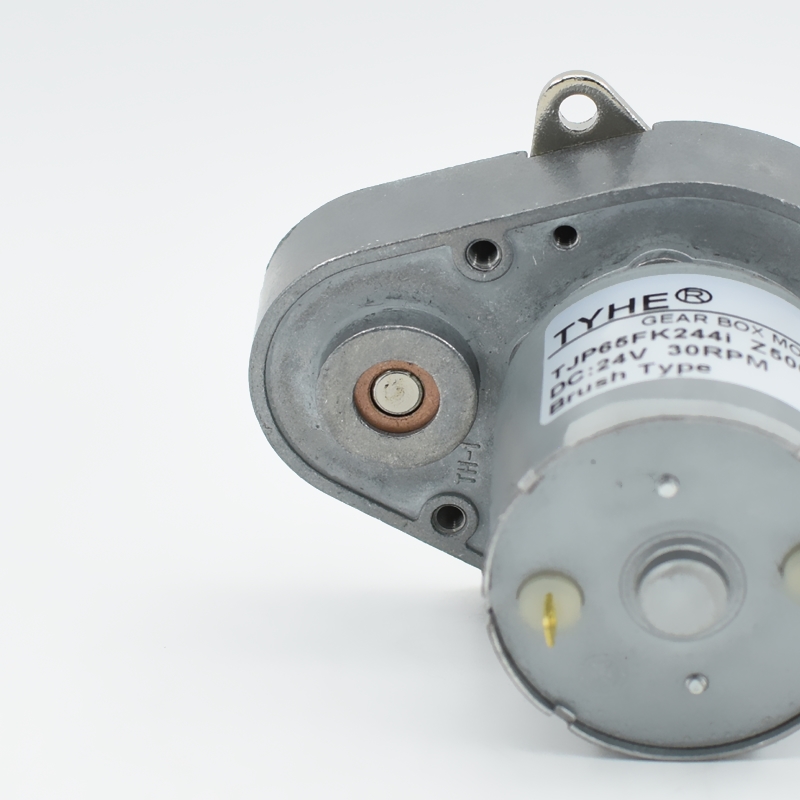

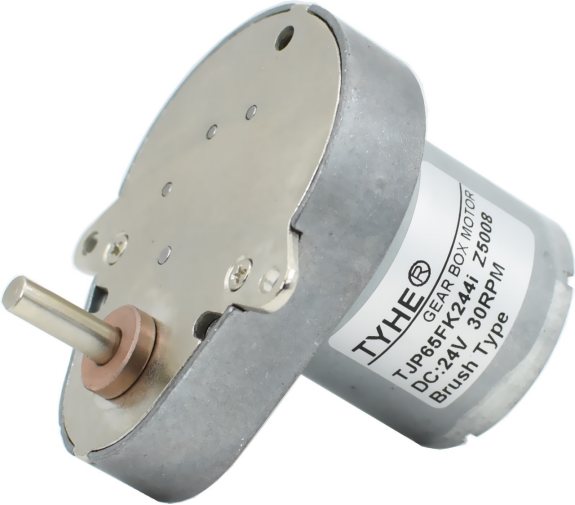

صورة المحرك صورة حقيقية للمحرك

خصائص المحرك خصائص الموتور
مادة الهيكل مادة سطح التركيب															سبائك الزنك زinc Alloy
مادة سلسلة التروس مادة الترس															التمetasية المعدنية التمثيل الغذائي المعدني
الانزلاق الخلفي فجوة الترس الخلفية															≤2°
الدعامات على محور الإخراج دعامات محور الإخراج															مِحْمَل زيت مِحْمَل يحتوي على زيت
السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال															≤10000دورة في الدقيقة
القوة الشعاعية القوة الشعاعية															≤1kgf
القوة المحورية القوة المحورية															≤0.7kgf
أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها															≤10كجم
الفجوة الدائرية الفجوة الدورانية															≤0.1 مم
الفجوة المحورية الفجوة المحورية															≤0.3mm
نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم															-20℃ -120℃
المكمن هيكل التبديل															مُسَحَّب
اتجاه الدوران اتجاه الدوران															عقارب الساعة / عكس عقارب الساعة
ضوضاء الضوضاء															≤50db


بيانات تقنية محرك DC معلمات محرك التيار المستمر
القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة
النوع نموذج	الجهد الاسمي （الخامس ） جهد تشغيل مسموح به	بدون حمل معامِلات التشغيل بدون حمل		محدد المعامِلات المرسومة					تثبيت معامِلات التشغيل عند التثبيت		*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير.
		السرعة سرعة الدوران	تيار التيار الكهربائي	السرعة سرعة الدوران	تيار التيار الكهربائي	عزم الدوران العزم	الإخراج القدرة الإخراجية	Eff الكفاءة	عزم الدوران العزم	تيار التيار الكهربائي
		دورة في الدقيقة	م.أ.	دورة في الدقيقة	أ	mN.m	W	%	mN.m	أ
3530ZY	12	5500	60	4400	0.23	4.05	1.87	67.36	12.15	1.69
3530ZY	24	3500	14	2800	0.08	4.12	1.21	66.96	12.36	0.65
بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض
بيانات المخفض مواصفات صندوق التروس
نسبة التروس نسبة التخفيض n : 1			8.3	11.9	15.7	18.2	22.6	37	81.3	111	179	244	394	537	866	1181	1905	2597
عدد مراحل التروس عدد مراحل التخفيض			2	2	3	3	3	3	4	4	5	5	6	6	6	6	6	6
حجم صندوق التروس حجم صندوق التروس (مم)			65*38	65*38	65*38	65*38	65*38	65*38	65*38	65*38	65*38	65*38	65*38	65*38	65*38	65*38	65*38	65*38
كفاءة الكفاءة (%)			0.72	0.72	0.61	0.61	0.61	0.61	0.52	0.52	0.44	0.44	0.38	0.38	0.38	0.38	0.38	0.38
3530ZY-12V-5500R
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة)			662.7	462.2	350.3	302.2	243.4	148.6	67.7	49.5	30.7	22.5	14.0	10.2	6.4	4.7	2.9	2.1
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة)			530.1	369.7	280.3	241.8	194.7	118.9	54.1	39.6	24.6	18.0	11.2	8.2	5.1	3.7	2.3	1.7
عزم الدوران المقدر العزم المقدر (ن.م)			0.024	0.035	0.039	0.045	0.056	0.092	0.172	0.235	0.322	0.438	0.602	0.820	1.323	1.500	1.500	1.500
عزم الدوران المقدر العزم المقدر (KG.CM)			0.24	0.34	0.38	0.44	0.55	0.90	1.68	2.30	3.15	4.30	5.90	8.04	12.96	14.70	14.70	14.70
عزم الدوران المقدر العزم المقدر (LB.IN)			0.27	0.39	0.44	0.51	0.63	1.04	1.94	2.65	3.63	4.95	6.80	9.26	14.94	16.94	16.94	16.94
3530ZY-24V-3500R
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة)			421.7	294.1	222.9	192.3	154.9	94.6	43.1	31.5	19.6	14.3	8.9	6.5	4.0	3.0	1.8	1.3
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة)			337.3	235.3	178.3	153.8	123.9	75.7	34.4	25.2	15.6	11.5	7.1	5.2	3.2	2.4	1.5	1.1
عزم الدوران المقدر العزم المقدر (ن.م)			0.025	0.035	0.040	0.046	0.057	0.094	0.175	0.239	0.327	0.446	0.612	0.834	1.346	1.500	1.500	1.500
عزم الدوران المقدر العزم المقدر (KG.CM)			0.24	0.35	0.39	0.45	0.56	0.92	1.71	2.34	3.21	4.37	6.00	8.18	13.19	14.70	14.70	14.70
عزم الدوران المقدر العزم المقدر (LB.IN)			0.28	0.40	0.45	0.52	0.65	1.06	1.97	2.70	3.69	5.04	6.91	9.42	15.19	16.94	16.94	16.94

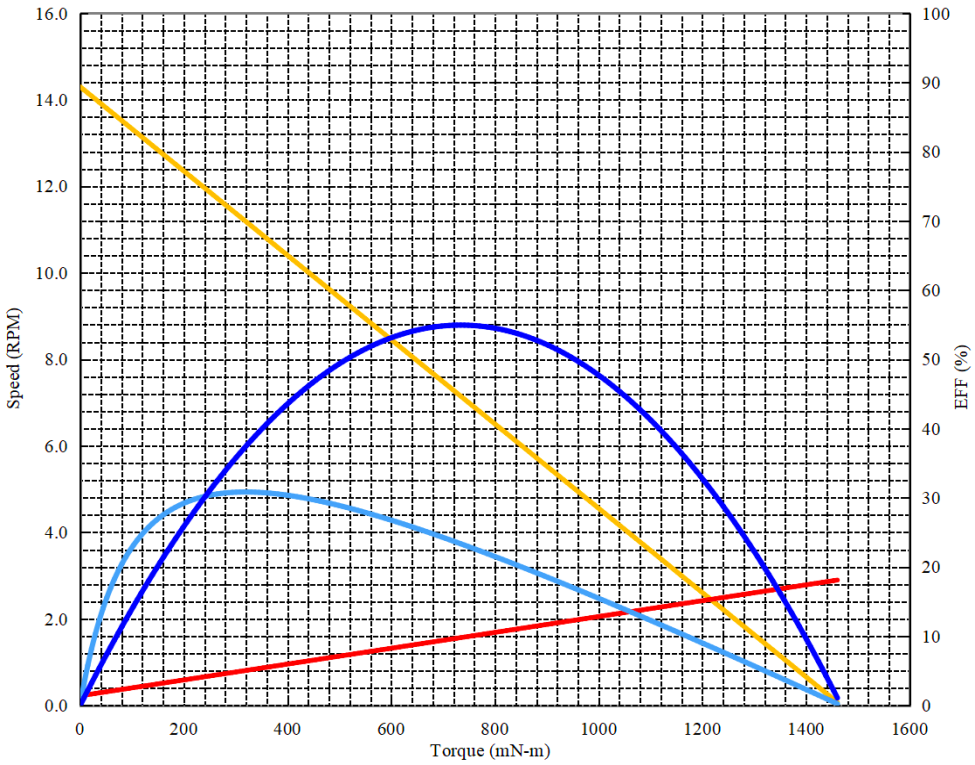

محرك تروس حالة منحنى مثال على منحنى محرك التخفيض
مشروع اسم المشروع :			محرك تروس تيار مستمر			تمر التاريخ :			2025/3/26			الأداء (في درجة حرارة محيطة 25-30 ℃ )
سرعة المحرك سرعة الدوران :			3500 دورة في الدقيقة		مقياس كامل المدى :				100%		Eff	اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل.
سلسلة التروس الرتبة :			5						1.0		وات	جهد ثابت تحميل بضغط ثابت :					24		فولت
نسبة التروس نسبة التخفيض :			244						1.0		أمبير.	الاتجاه الاتجاه :					ع.س / ع.ض
												عند عدم وجود حمل معامِلات التشغيل بدون حمل
															السرعة سرعة الدوران :			14.3		دورة في الدقيقة
															تيار التيار الكهربائي :			0.01		أمبير
												المعالم الفورية القصوى أكبر معالم فورية
															عزم الدوران العزم الدوران :			1470.01		mN-m
															تيار التيار الكهربائي :			0.18		أمبير
												عند الكفاءة القصوى معلمات نقطة الكفاءة العالية
															كفاءة الكفاءة :			30.8		%
															عزم الدوران العزم الدوران :			318.7		mN-m
															السرعة سرعة الدوران :			11.2		دورة في الدقيقة
															تيار التيار الكهربائي :			0.05		أمبير
															الإخراج قوة الإخراج :			0.37		وات
												عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى
															الإخراج قوة الإخراج :			0.549		وات
															عزم الدوران العزم الدوران :			733.9		mN-m
															السرعة سرعة الدوران :			7.2		دورة في الدقيقة
															تيار التيار الكهربائي :			0.10		أمبير
التركيبة الإنتاجية ملحقات أخرى
إكسسوارات الاسم					الجهد الجهد الكهربائي			الدقة الدقة					عدد القنوات						ملاحظة
