TJP102FT

المصنع 102*60mm علبة التروس المسطحة 12v 18v 24v عمود مزدوج 1 دورة في الدقيقة 6 دورات في الدقيقة 35 واط 30w قوة عالية 20kgcm 30kg rs 775 محرك التروس dc

المقدمة

محرك تروس تيار مستمر محرك تقليل سرعة ذو تيار مستمر																5 نيوتن متر		40 واط
محرك RS775 ميكرو ذو فرش مع صندوق تروس مستوٍ																للجمع مع
																مُشفِر مستشعر هول
																يمكن أن يُستخدم مع مُشفِر مغناطيسي


سلسلة TJP102FT

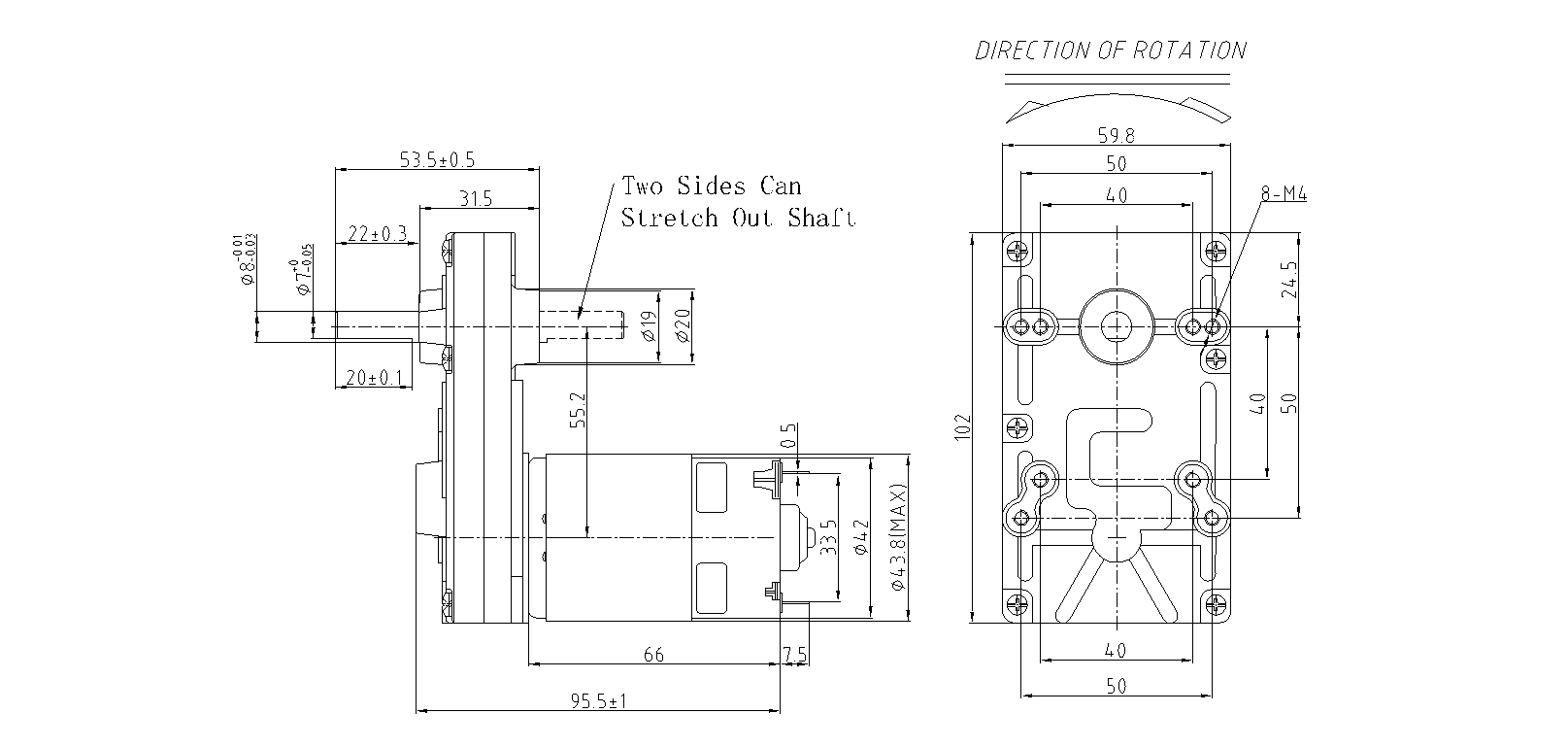

رسم أبعاد رسم بُعد الشكل الخارجي (مم)

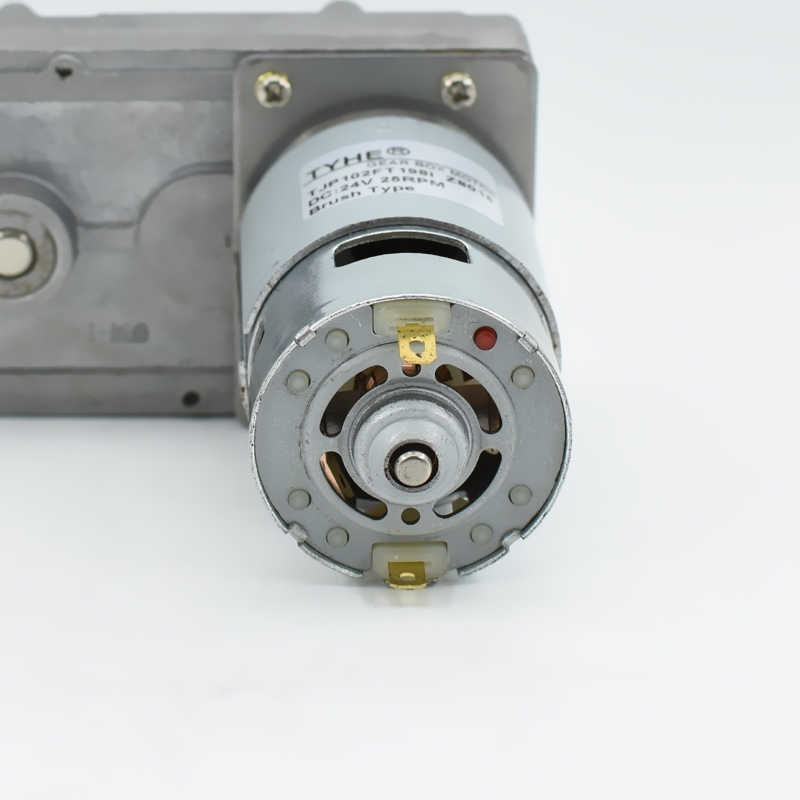

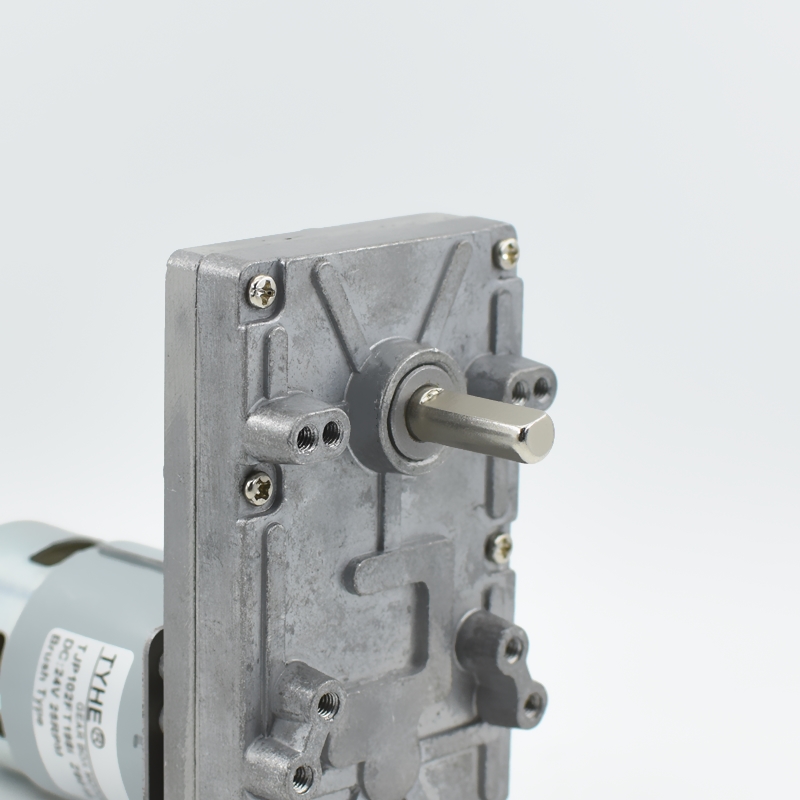

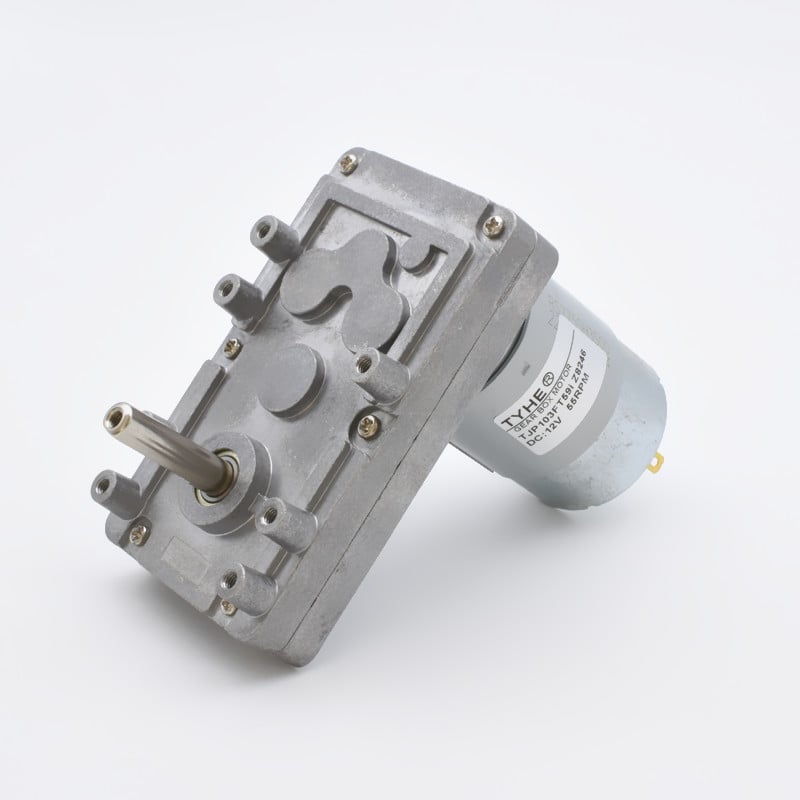

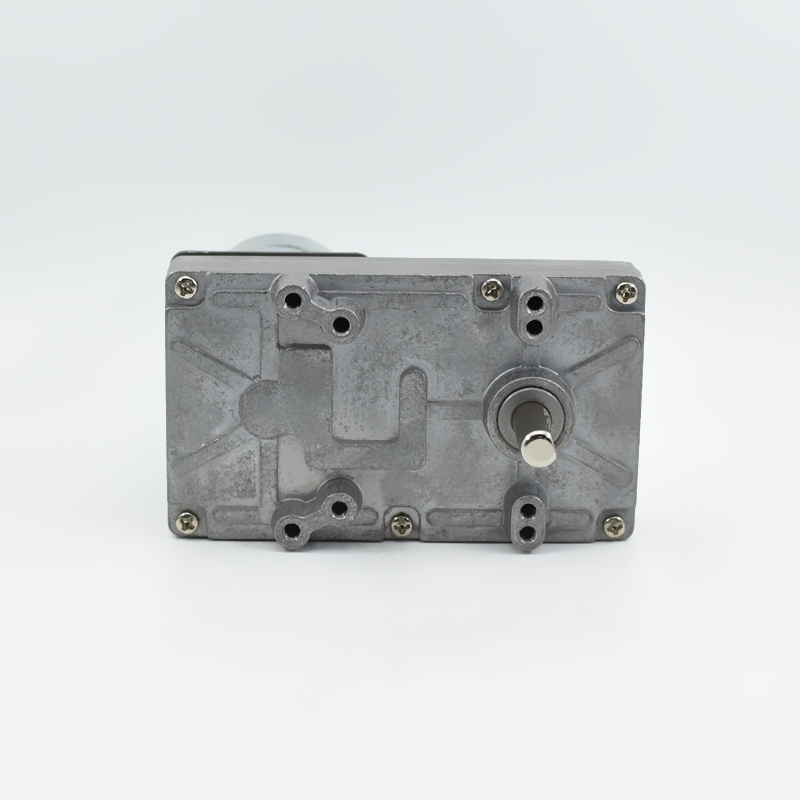

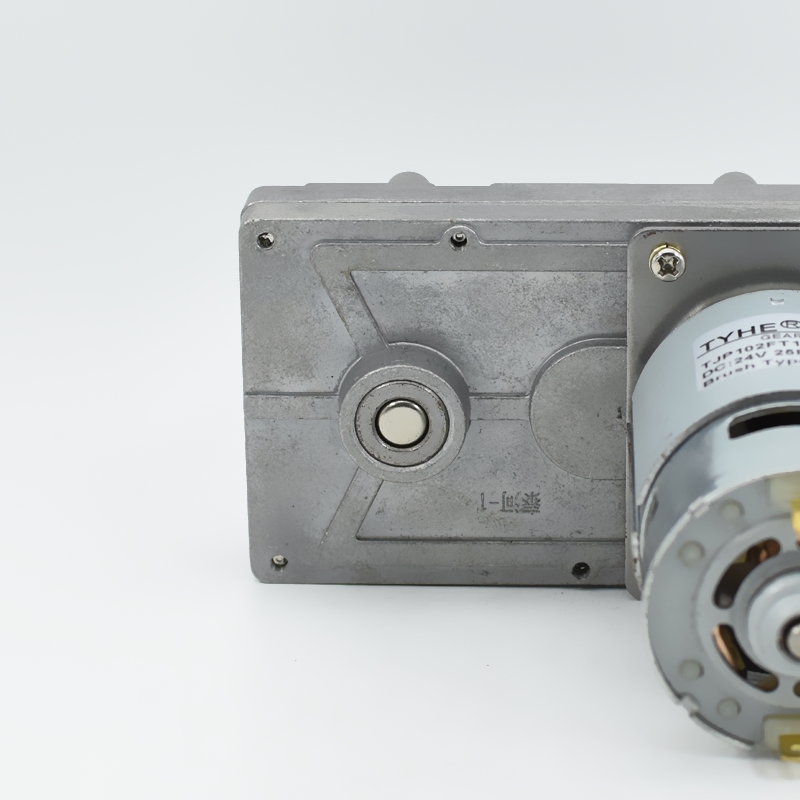

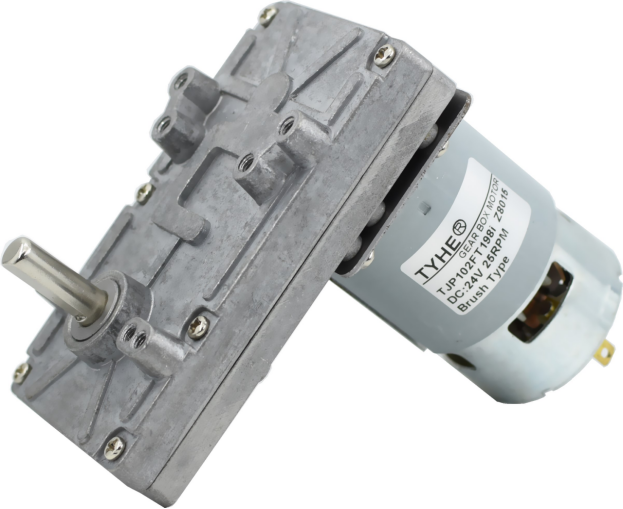

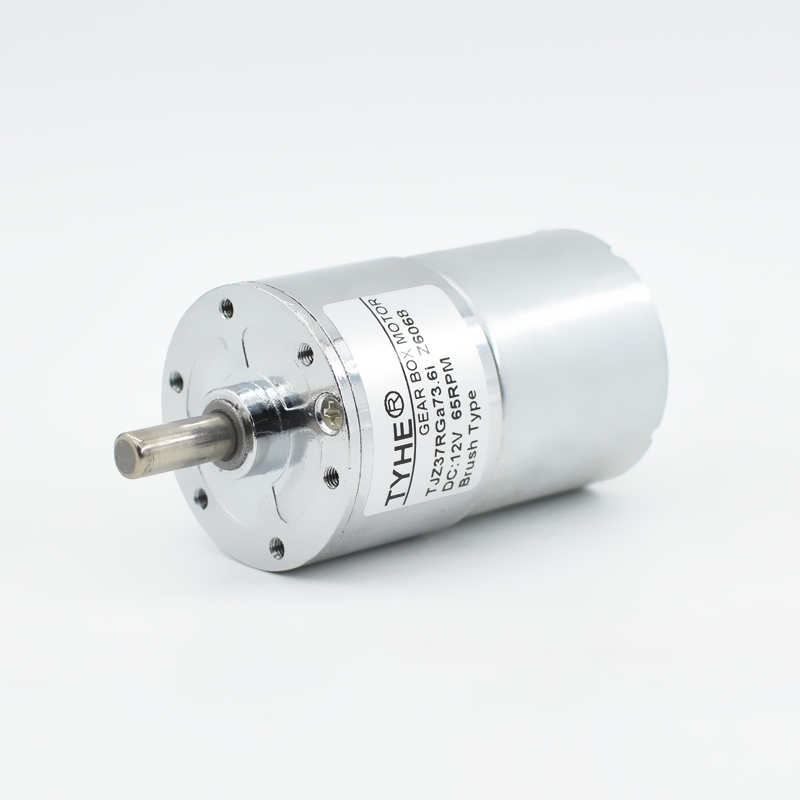

صورة المحرك صورة حقيقية للمحرك

خصائص المحرك خصائص الموتور
مادة الهيكل مادة سطح التركيب															سبيكة الألمنيوم الألمنيوم
مادة سلسلة التروس مادة الترس															فولاذ تُرس فولاذي
الانزلاق الخلفي فجوة الترس الخلفية															≤2°
الدعامات على محور الإخراج دعامات محور الإخراج															محمل كروي دعامات الكرات
السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال															≤8000دورة في الدقيقة
القوة الشعاعية القوة الشعاعية															≤3kgf
القوة المحورية القوة المحورية															≤5kgf
أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها															≤15kgf
الفجوة الدائرية الفجوة الدورانية															≤0.1 مم
الفجوة المحورية الفجوة المحورية															≤0.3mm
نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم															-20℃ -120℃
المكمن هيكل التبديل															مُسَحَّب
اتجاه الدوران اتجاه الدوران															عقارب الساعة / عكس عقارب الساعة
ضوضاء الضوضاء															≤ 65 ديسيبل


بيانات تقنية محرك DC معلمات محرك التيار المستمر
القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة
النوع نموذج	الجهد الاسمي （الخامس ） جهد تشغيل مسموح به	بدون حمل معامِلات التشغيل بدون حمل		محدد المعامِلات المرسومة					تثبيت معامِلات التشغيل عند التثبيت		*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير.
		السرعة سرعة الدوران	تيار التيار الكهربائي	السرعة سرعة الدوران	تيار التيار الكهربائي	عزم الدوران العزم	الإخراج القدرة الإخراجية	Eff الكفاءة	عزم الدوران العزم	تيار التيار الكهربائي
		دورة في الدقيقة	م.أ.	دورة في الدقيقة	أ	mN.m	W	%	mN.m	أ
RS775	12	7000	760	5600	2.81	38.00	22.28	66.16	114.00	20.00
RS775	24	6500	395	5200	1.45	41.00	22.32	64.11	123.00	10.30
بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض
بيانات المخفض مواصفات صندوق التروس
نسبة التروس نسبة التخفيض n : 1			23	31.5	57	80	108	127	198	234	272	322	374	443
عدد مراحل التروس عدد مراحل التخفيض			3	3	3	3	3	3	5	5	5	5	5	5
طول صندوق التروس طول صندوق التروس (مم)			102*60	102*60	102*60	102*60	102*60	102*60	102*60	102*60	102*60	102*60	102*60	102*60
كفاءة الكفاءة (%)			0.61	0.61	0.61	0.61	0.61	0.61	0.44	0.44	0.44	0.44	0.44	0.44
RS775-12V-7000R
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة)			304.3	222.2	122.8	87.5	64.8	55.1	35.4	29.9	25.7	21.7	18.7	15.8
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة)			243.5	177.8	98.2	70.0	51.9	44.1	28.3	23.9	20.6	17.4	15.0	12.6
عزم الدوران المقدر العزم المقدر (ن.م)			0.537	0.735	1.330	1.867	2.520	2.964	3.338	3.945	4.586	5.000	5.000	5.000
عزم الدوران المقدر العزم المقدر (KG.CM)			5.26	7.20	13.04	18.30	24.70	29.04	32.72	38.67	44.94	49.00	49.00	49.00
عزم الدوران المقدر العزم المقدر (LB.IN)			6.06	8.30	15.02	21.08	28.46	33.46	37.69	44.55	51.78	56.45	56.45	56.45
RS775-24V-6500R
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة)			282.6	206.3	114.0	81.3	60.2	51.2	32.8	27.8	23.9	20.2	17.4	14.7
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة)			226.1	165.1	91.2	65.0	48.1	40.9	26.3	22.2	19.1	16.1	13.9	11.7
عزم الدوران المقدر العزم المقدر (ن.م)			0.579	0.793	1.435	2.014	2.719	3.198	3.602	4.257	4.948	5.000	5.000	5.000
عزم الدوران المقدر العزم المقدر (KG.CM)			5.68	7.77	14.07	19.74	26.65	31.34	35.30	41.72	48.49	49.00	49.00	49.00
عزم الدوران المقدر العزم المقدر (LB.IN)			6.54	8.96	16.20	22.74	30.70	36.11	40.67	48.06	55.87	56.45	56.45	56.45

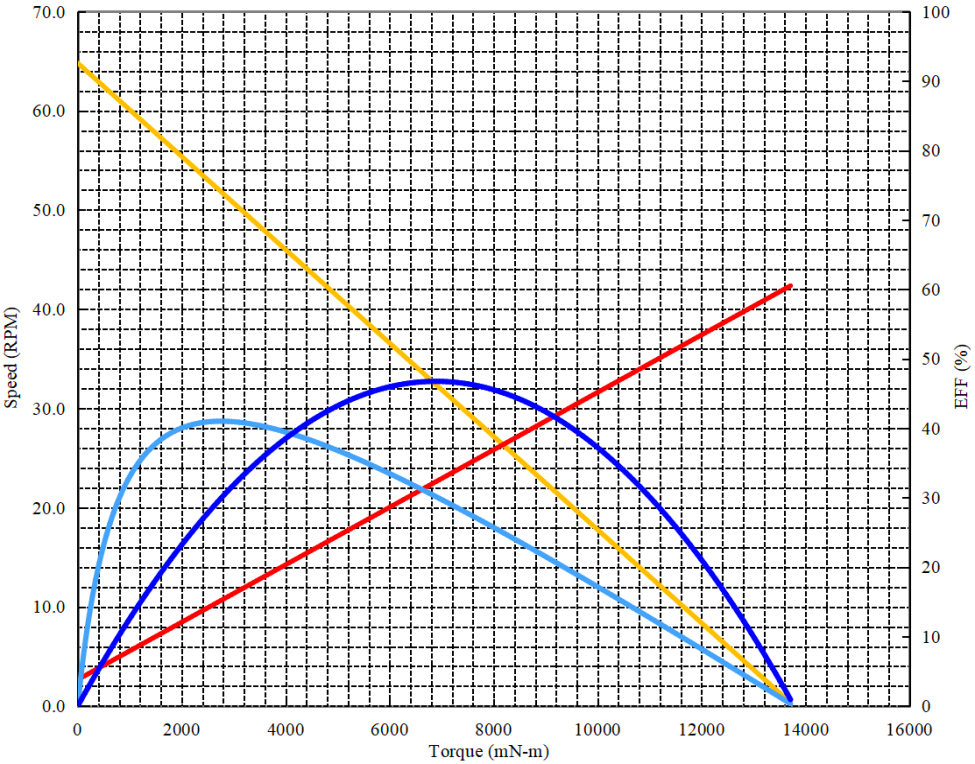

محرك تروس حالة منحنى مثال على منحنى محرك التخفيض
مشروع اسم المشروع :			محرك تروس تيار مستمر			تمر التاريخ :			2025/3/26			الأداء (في درجة حرارة محيطة 25-30 ℃ )
سرعة المحرك سرعة الدوران :			7000دورة في الدقيقة		مقياس كامل المدى :				100%		Eff	اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل.
سلسلة التروس الرتبة :			3						50.0		وات	جهد ثابت تحميل بضغط ثابت :					12		فولت
نسبة التروس نسبة التخفيض :			108						20.0		أمبير.	الاتجاه الاتجاه :					ع.س / ع.ض
												عند عدم وجود حمل معامِلات التشغيل بدون حمل
															السرعة سرعة الدوران :			64.8		دورة في الدقيقة
															تيار التيار الكهربائي :			0.76		أمبير
												المعالم الفورية القصوى أكبر معالم فورية
															عزم الدوران العزم الدوران :			13503.04		mN-m
															تيار التيار الكهربائي :			12.16		أمبير
												عند الكفاءة القصوى معلمات نقطة الكفاءة العالية
															كفاءة الكفاءة :			41.0		%
															عزم الدوران العزم الدوران :			2755.8		mN-m
															السرعة سرعة الدوران :			51.8		دورة في الدقيقة
															تيار التيار الكهربائي :			3.04		أمبير
															الإخراج قوة الإخراج :			14.96		وات
												عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى
															الإخراج قوة الإخراج :			23.374		وات
															عزم الدوران العزم الدوران :			6889.4		mN-m
															السرعة سرعة الدوران :			32.4		دورة في الدقيقة
															تيار التيار الكهربائي :			6.46		أمبير
التركيبة الإنتاجية ملحقات أخرى
إكسسوارات الاسم					الجهد الجهد الكهربائي			الدقة الدقة					عدد القنوات						ملاحظة
مغزل مغناطيسي المغزل المغناطيسي					5V-24V			13ppr					A&B
