صندوق تروس مخصص 30 مم 4.5 فولت 5 فولت 12 فولت 24 فولت 12 فولت 5 كجم.سم 10 كجم 5 وات 6 وات 10 دورة في الدقيقة محرك تروس معدني كوكبي بفرشاة دقيقة مع بكرة
| محرك التروس الكوكبي DC محرك تقليل سرعة كوكبي يعمل بالتيار المستمر | 7.5 نيوتن متر | 5 وات | |||||||||||||||||||
| محرك DC ميكروي مغلف RS385 مع صندوق تروس كوكبي | للجمع مع | ||||||||||||||||||||
| مُشفِر مستشعر هول | |||||||||||||||||||||
| يمكن أن يُستخدم مع مُشفِر مغناطيسي | |||||||||||||||||||||
| سلسلة TJX30RL | |||||||||||||||||||||

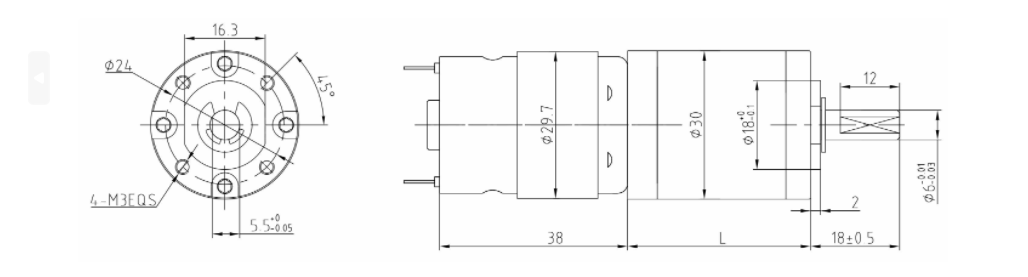

| رسم أبعاد رسم بُعد الشكل الخارجي (مم) | |||||||||||||||||||||
 | |||||||||||||||||||||

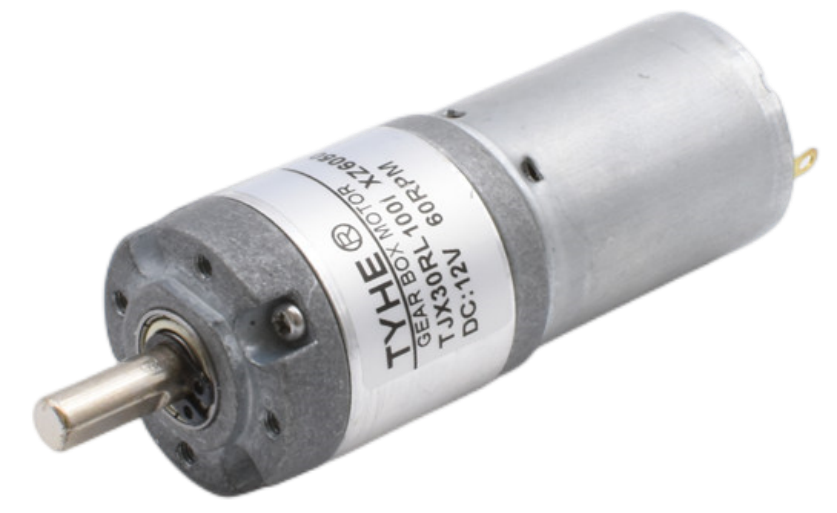

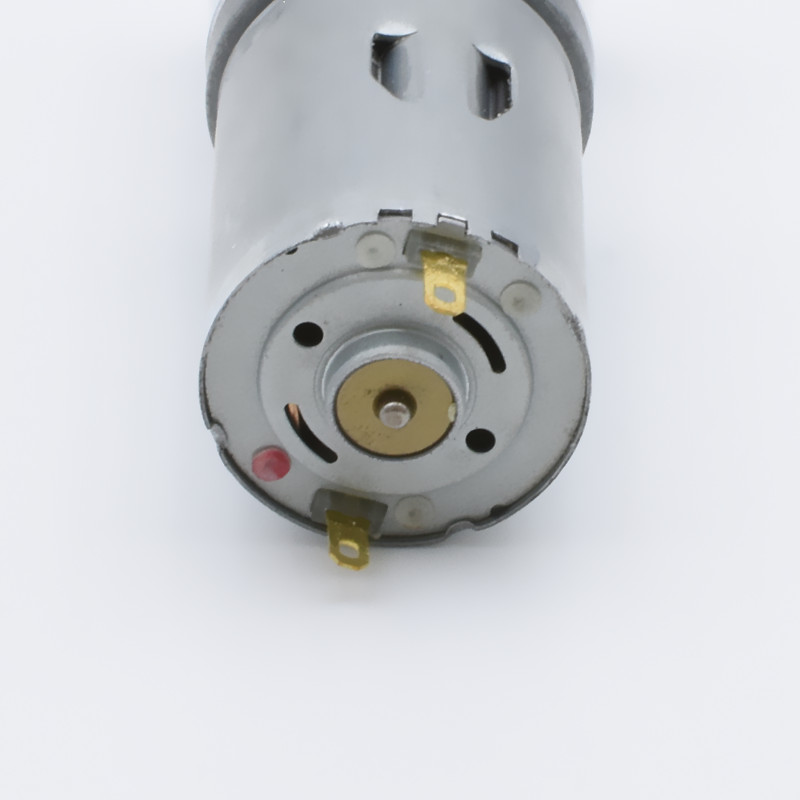

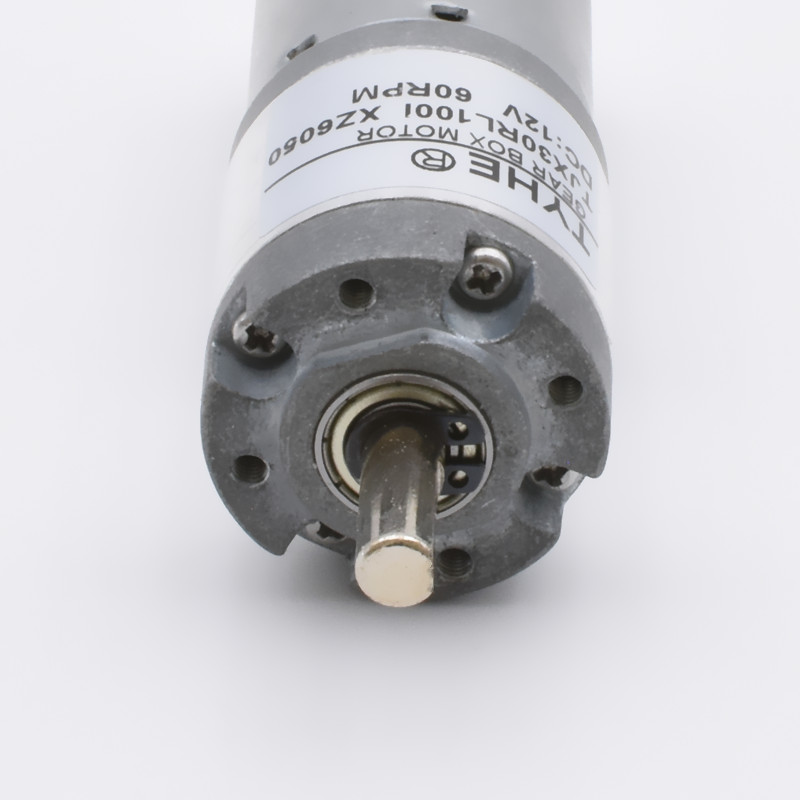

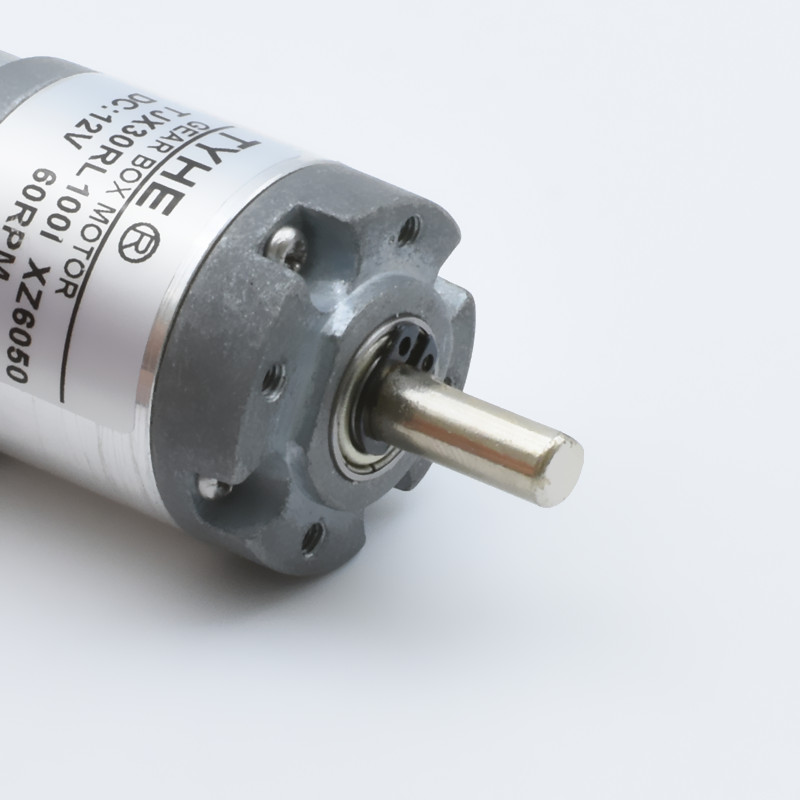

| صورة المحرك صورة حقيقية للمحرك | |||||||||||||||||||||
| خصائص المحرك خصائص الموتور | |||||||||||||||||||||
| مادة الهيكل مادة سطح التركيب | سبيكة الألمنيوم الألمنيوم | ||||||||||||||||||||
| مادة سلسلة التروس مادة الترس | فولاذ الفولاذ | ||||||||||||||||||||
| الانزلاق الخلفي فجوة الترس الخلفية | ≤2° | ||||||||||||||||||||
| الدعامات على محور الإخراج دعامات محور الإخراج | محمل كروي دعامات الكرات | ||||||||||||||||||||
| السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال | ≤10000دورة في الدقيقة | ||||||||||||||||||||
| القوة الشعاعية القوة الشعاعية | ≤5kgf | ||||||||||||||||||||
| القوة المحورية القوة المحورية | ≤2.7kgf | ||||||||||||||||||||
| أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها | ≤12kgf | ||||||||||||||||||||
| الفجوة الدائرية الفجوة الدورانية | ≤0.1 مم | ||||||||||||||||||||
| الفجوة المحورية الفجوة المحورية | ≤0.3mm | ||||||||||||||||||||
| نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم | -20℃ -120℃ | ||||||||||||||||||||
| المكمن هيكل التبديل | مُسَحَّب | ||||||||||||||||||||
| اتجاه الدوران اتجاه الدوران | عقارب الساعة / عكس عقارب الساعة | ||||||||||||||||||||
| ضوضاء الضوضاء | ≤55dB | ||||||||||||||||||||
| بيانات تقنية محرك DC معلمات محرك التيار المستمر | |||||||||||||||||||||
| القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة | |||||||||||||||||||||
|
النوع نموذج |
الجهد الاسمي （الخامس ） جهد تشغيل مسموح به |
بدون حمل معامِلات التشغيل بدون حمل |
محدد المعامِلات المرسومة |
تثبيت معامِلات التشغيل عند التثبيت |
*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير. |
||||||||||||||||
|
السرعة سرعة الدوران |
تيار التيار الكهربائي |
السرعة سرعة الدوران |
تيار التيار الكهربائي |
عزم الدوران العزم |
الإخراج القدرة الإخراجية |
Eff الكفاءة |
عزم الدوران العزم |
تيار التيار الكهربائي |
|||||||||||||
| دورة في الدقيقة | م.أ. | دورة في الدقيقة | أ | mN.m | W | % | mN.m | أ | |||||||||||||
| RS385 | 12 | 4600 | 110 | 3680 | 0.25 | 4.98 | 1.92 | 64.83 | 14.94 | 0.98 | |||||||||||
| RS385 | 24 | 5500 | 55 | 4400 | 0.15 | 5.10 | 2.35 | 64.20 | 15.30 | 0.84 | |||||||||||
| بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض | |||||||||||||||||||||
| بيانات المخفض مواصفات صندوق التروس | |||||||||||||||||||||
|
نسبة التروس نسبة التخفيض n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
عدد مراحل التروس عدد مراحل التخفيض |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
طول صندوق التروس طول صندوق التروس (مم) |
24.8 | 24.8 | 31 | 31 | 31 | 37.2 | 37.2 | 37.2 | 37.2 | 45.6 | 45.6 | 45.6 | 45.6 | 45.6 | 51.8 | 51.8 | 51.8 | 51.8 | 51.8 | ||
|
كفاءة الكفاءة (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS385-12V-4600R | |||||||||||||||||||||
|
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
1243.2 | 884.6 | 335.8 | 239.6 | 171.0 | 90.2 | 64.8 | 46.0 | 33.1 | 24.3 | 17.4 | 12.5 | 9.0 | 6.4 | 4.7 | 3.4 | 2.4 | 1.7 | 1.3 | ||
|
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
994.6 | 707.7 | 268.6 | 191.7 | 136.8 | 72.2 | 51.8 | 36.8 | 26.5 | 19.5 | 13.9 | 10.0 | 7.2 | 5.1 | 3.8 | 2.7 | 1.9 | 1.4 | 1.0 | ||
|
عزم الدوران المقدر العزم المقدر (ن.م) |
0.016 | 0.022 | 0.049 | 0.069 | 0.097 | 0.156 | 0.217 | 0.306 | 0.425 | 0.491 | 0.686 | 0.959 | 1.331 | 1.874 | 2.159 | 3.021 | 4.223 | 5.904 | 7.500 | ||
|
عزم الدوران المقدر العزم المقدر (KG.CM) |
0.15 | 0.22 | 0.48 | 0.68 | 0.95 | 1.53 | 2.13 | 3.00 | 4.17 | 4.81 | 6.73 | 9.40 | 13.04 | 18.37 | 21.16 | 29.60 | 41.38 | 57.86 | 73.50 | ||
|
عزم الدوران المقدر العزم المقدر (LB.IN) |
0.18 | 0.25 | 0.56 | 0.78 | 1.09 | 1.76 | 2.45 | 3.45 | 4.80 | 5.55 | 7.75 | 10.83 | 15.03 | 21.16 | 24.37 | 34.10 | 47.68 | 66.66 | 84.68 | ||
| RS385-24V-5500R | |||||||||||||||||||||
|
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
1486.5 | 1057.7 | 401.5 | 286.5 | 204.5 | 107.8 | 77.5 | 55.0 | 39.6 | 29.1 | 20.8 | 14.9 | 10.7 | 7.6 | 5.6 | 4.0 | 2.9 | 2.1 | 1.5 | ||
|
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
1189.2 | 846.2 | 321.2 | 229.2 | 163.6 | 86.3 | 62.0 | 44.0 | 31.7 | 23.3 | 16.7 | 11.9 | 8.6 | 6.1 | 4.5 | 3.2 | 2.3 | 1.6 | 1.2 | ||
|
عزم الدوران المقدر العزم المقدر (ن.م) |
0.016 | 0.023 | 0.050 | 0.071 | 0.099 | 0.160 | 0.222 | 0.313 | 0.435 | 0.503 | 0.703 | 0.982 | 1.363 | 1.919 | 2.211 | 3.093 | 4.324 | 6.046 | 7.500 | ||
|
عزم الدوران المقدر العزم المقدر (KG.CM) |
0.16 | 0.22 | 0.49 | 0.69 | 0.97 | 1.57 | 2.18 | 3.07 | 4.27 | 4.93 | 6.89 | 9.63 | 13.36 | 18.81 | 21.67 | 30.32 | 42.38 | 59.26 | 73.50 | ||
|
عزم الدوران المقدر العزم المقدر (LB.IN) |
0.18 | 0.25 | 0.57 | 0.80 | 1.12 | 1.80 | 2.51 | 3.54 | 4.92 | 5.68 | 7.94 | 11.09 | 15.39 | 21.67 | 24.96 | 34.93 | 48.83 | 68.27 | 84.68 | ||

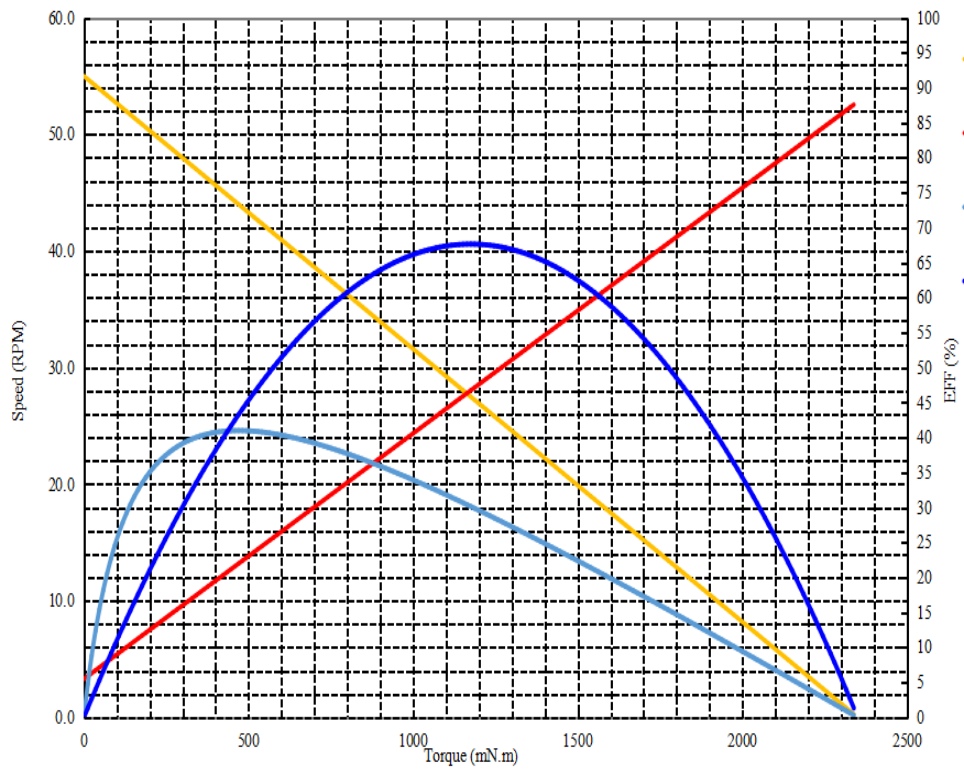

| محرك تروس حالة منحنى مثال على منحنى محرك التخفيض | |||||||||||||||||||||
| مشروع اسم المشروع : | محرك تروس تيار مستمر | تمر التاريخ : | 2025/3/26 | الأداء (في درجة حرارة محيطة 25-30 ℃ ) | |||||||||||||||||
| سرعة المحرك سرعة الدوران : | 5500دورة في الدقيقة | مقياس كامل المدى : | 100% | Eff | اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل. | ||||||||||||||||
| سلسلة التروس الرتبة : | 3 | 5.0 | وات | جهد ثابت تحميل بضغط ثابت : | 24 | فولت | |||||||||||||||
| نسبة التروس نسبة التخفيض : | 100 | 1.0 | أمبير. | الاتجاه الاتجاه : | ع.س / ع.ض | ||||||||||||||||
 |
عند عدم وجود حمل معامِلات التشغيل بدون حمل | ||||||||||||||||||||
| السرعة سرعة الدوران : | 55.0 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.06 | أمبير | |||||||||||||||||||
| المعالم الفورية القصوى أكبر معالم فورية | |||||||||||||||||||||
| عزم الدوران العزم الدوران : | 2302.53 | mN-m | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.88 | أمبير | |||||||||||||||||||
| عند الكفاءة القصوى معلمات نقطة الكفاءة العالية | |||||||||||||||||||||
| كفاءة الكفاءة : | 41.0 | % | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 469.9 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 44.0 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.22 | أمبير | |||||||||||||||||||
| الإخراج قوة الإخراج : | 2.17 | وات | |||||||||||||||||||
| عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى | |||||||||||||||||||||
| الإخراج قوة الإخراج : | 3.383 | وات | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 1174.8 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 27.5 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.47 | أمبير | |||||||||||||||||||
| التركيبة الإنتاجية ملحقات أخرى | |||||||||||||||||||||
| إكسسوارات الاسم | الجهد الجهد الكهربائي | الدقة الدقة | عدد القنوات | ملاحظة | |||||||||||||||||
| مغزل مغناطيسي المغزل المغناطيسي | 5V-24V | 12ppr | A&B | ||||||||||||||||||
