Persoonlike spoed mikro 38mm ratkas 6v 12v 24 volt 1:1000 verhouding hoë wringkrag 6nm 5nm rs555 dc planeet rat motor met ce rohs
| DC Planetêre ratmotor Regstroomplanetaire verminderingsmotor | 7.5 Nm | 20 Watts | |||||||||||||||||||
| RS555 Mikro geskuifde regstroommotor met planetaire versnellers | Voor kombinasie met | ||||||||||||||||||||
| Hall-sensor encoder | |||||||||||||||||||||
| Kan met 'n magtige koder gekombineer word | |||||||||||||||||||||
| TJX38RG-reeks | |||||||||||||||||||||
| Formetekening Buitewekformate-grafiek (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

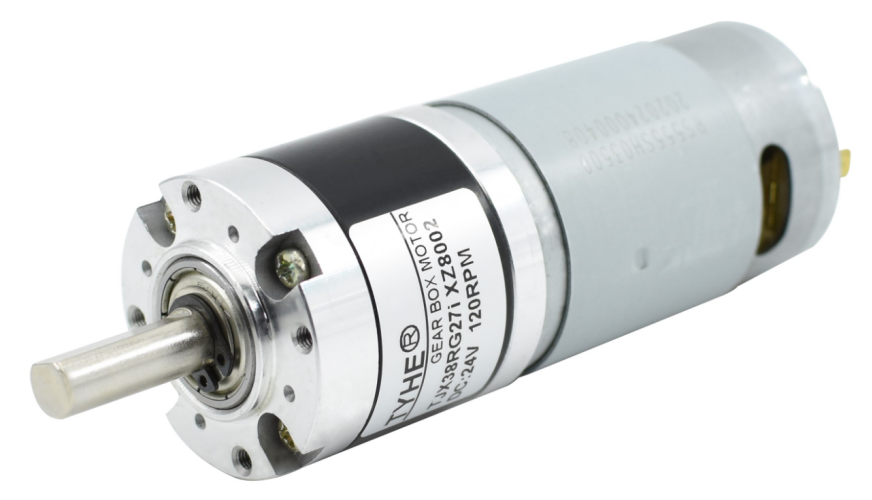

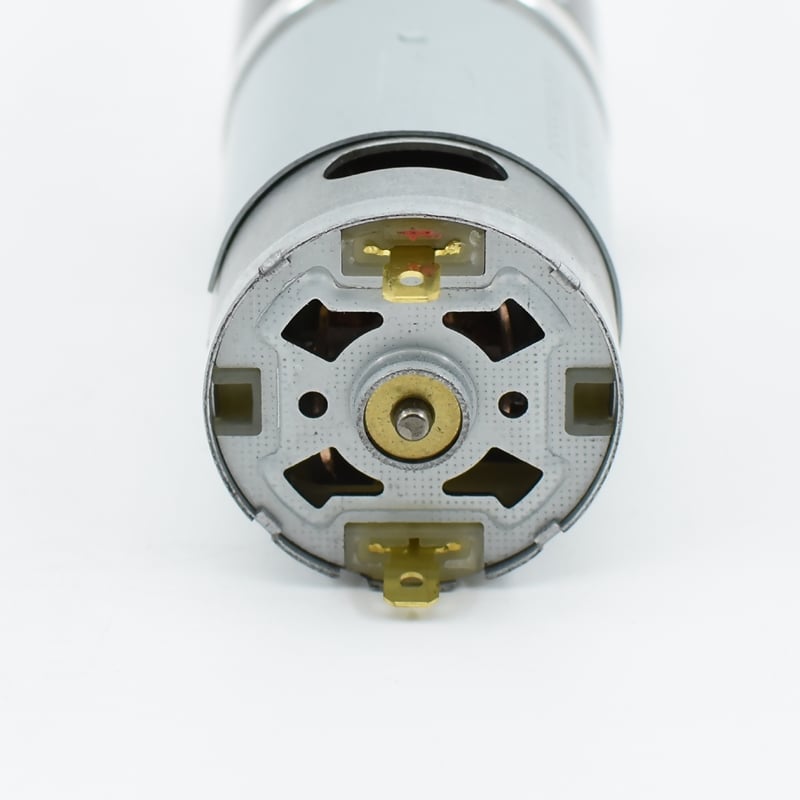

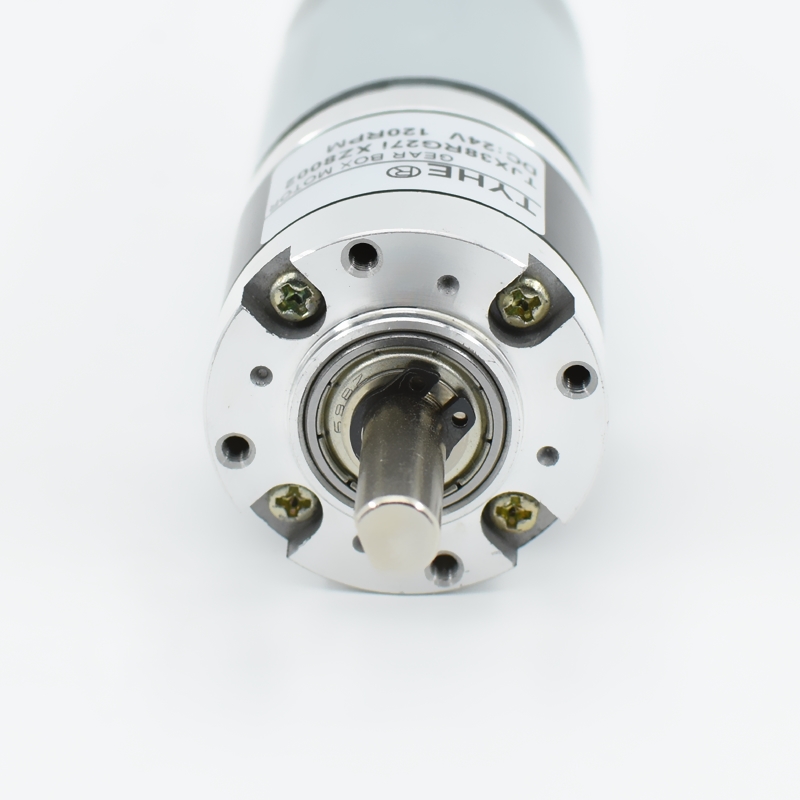

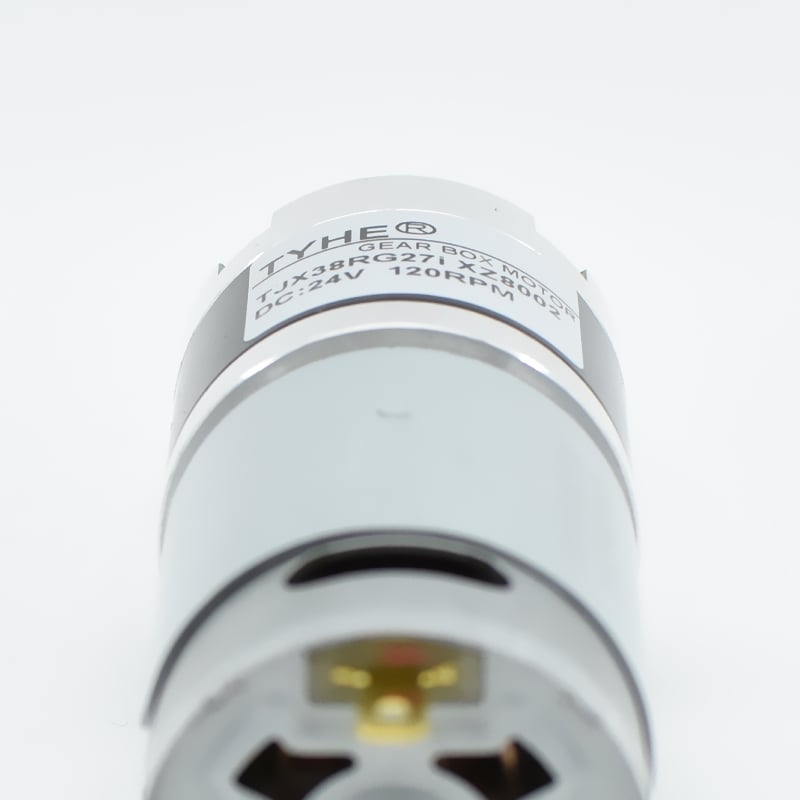

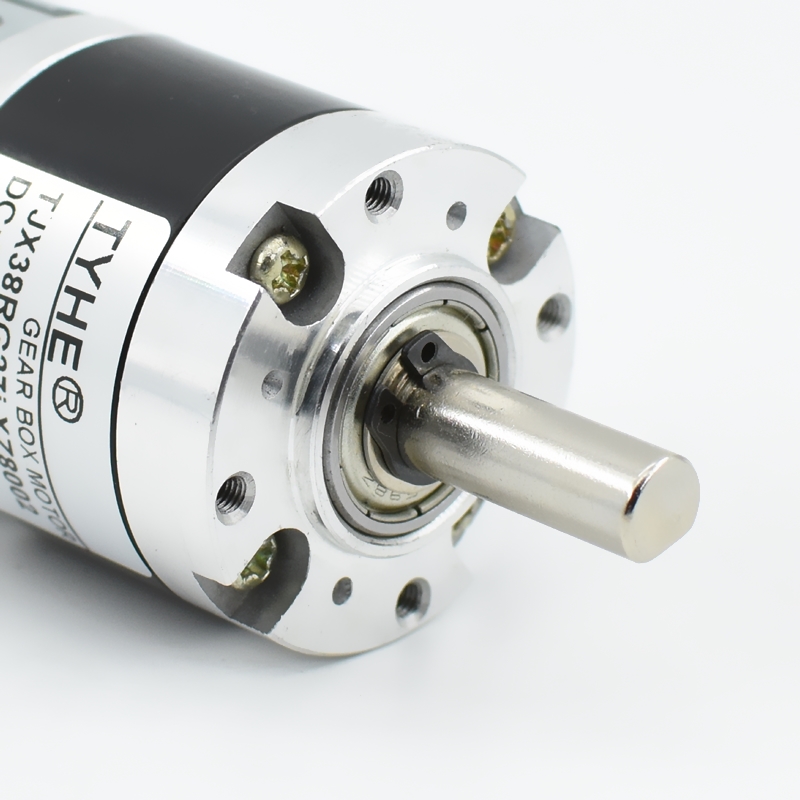

| Motorbeeld Fisieke beeld van motor | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor kenmerke Motor eienskappe | |||||||||||||||||||||
| Huisvestingsmateriaal Materiaal van installasievlak | Sink合金 Sinteringsbron | ||||||||||||||||||||
| Tandwielkettingmateriaal Tandwielmateriaal | Staal & Sinteringsbron Poedermetaal, staal tande | ||||||||||||||||||||
| Terugslag Tandryg agtergooi | ≤2° | ||||||||||||||||||||
| Draaiskole op uitsetas Uitsetas draaiskole | Kuilsdraaiing Kuils draaiskool | ||||||||||||||||||||
| Aanbevole maksimum invoerstryd Voorgestelde maksimum invoersnelheid | ≤12000RPM | ||||||||||||||||||||
| Radiale Krag Radiale krag | ≤10kgf | ||||||||||||||||||||
| Assekrigting 轴向力 | ≤5kgf | ||||||||||||||||||||
| Maksimum drukkrag op as Hoofas maksimum draagbare invoerkrag | ≤20kgf | ||||||||||||||||||||
| Radiale opening 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Asimptootiese ruimte Asimptootiese opening | ≤0.4mm | ||||||||||||||||||||
| Bedryfstemperatuurreeks Gebruikstemperatuurreeks | -20℃ -120℃ | ||||||||||||||||||||
| Kommutator Omskakelingsstruktuur | Geborsel | ||||||||||||||||||||
| Rotasierigting Draaiingsrigting | CW \ CCW | ||||||||||||||||||||
| Rumoer Geluid | ≤60dB | ||||||||||||||||||||
| DC-motor tegniese data 直流电机参数 | |||||||||||||||||||||
| Waardes by 25-30 ℃ Metings waardes by kamer temperatuur | |||||||||||||||||||||
|
Model 型号 |
Gegradeerde spanning （V ） Nominaal spanning |
Gee nie-lading Geen lading parameters |
Gegradeer Nominaal parameters |
Stall Blokkeer draai parameters |
*Tips: Die datasheet aan die linkerkant is beperk, raadpleeg asseblief ons personeel vir meer parametersinligting. Hint: Die data tabel aan die linkerkant het beperkte parameters, kontak asseblief kundige dienste vir meer parameterinligting. |
||||||||||||||||
|
Spoed Omdraaiings |
Huidige Stroom |
Spoed Omdraaiings |
Huidige Stroom |
Koppel Koppel |
Uitvoer Uitsetvermoë |
Eff Effisiensie |
Koppel Koppel |
Huidige Stroom |
|||||||||||||
| Opm | mA | Opm | A | mN.m | w | % | mN.m | A | |||||||||||||
| RS555 | 12 | 5700 | 310 | 4560 | 1.26 | 20.56 | 9.82 | 65.01 | 61.68 | 9.52 | |||||||||||
| RS555 | 24 | 7600 | 220 | 6080 | 0.91 | 21.35 | 13.59 | 62.12 | 64.05 | 6.98 | |||||||||||
| Motor Met Versnellingstekniese Data Redmoterparameters | |||||||||||||||||||||
| Versnellingsskatdata Vertraagdingskatparameters | |||||||||||||||||||||
|
Tandwielverhouding Verhouding n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Aantal versnelstappe Vertraagdstappe |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Skatelengte Tandwielkassitelengte (mm) |
28.2 | 28.2 | 37 | 37 | 37 | 45.8 | 45.8 | 45.8 | 45.8 | 54.7 | 54.7 | 54.7 | 54.7 | 54.7 | 64 | 64 | 64 | 64 | 64 | ||
|
Doeltreffendheid Effisiensie (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS555-12V-5700R | |||||||||||||||||||||
|
Leegloop Snelheid Ledige draaispoed (OPM) |
1540.5 | 1096.2 | 416.1 | 296.9 | 211.9 | 111.8 | 80.3 | 57.0 | 41.0 | 30.2 | 21.6 | 15.4 | 11.1 | 7.9 | 5.8 | 4.2 | 3.0 | 2.1 | 1.6 | ||
|
Gegradeerde Spoed Nominaal draaispoed (OPM) |
1232.4 | 876.9 | 332.8 | 237.5 | 169.5 | 89.4 | 64.2 | 45.6 | 32.8 | 24.1 | 17.3 | 12.4 | 8.9 | 6.3 | 4.7 | 3.3 | 2.4 | 1.7 | 1.3 | ||
|
Gegradeerde wringkrag Nominaal koppel (N.m) |
0.065 | 0.091 | 0.204 | 0.285 | 0.400 | 0.644 | 0.896 | 1.263 | 1.755 | 2.028 | 2.833 | 3.960 | 5.495 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | ||
|
Gegradeerde wringkrag Nominaal koppel (KG.CM) |
0.63 | 0.89 | 1.99 | 2.80 | 3.92 | 6.31 | 8.79 | 12.37 | 17.20 | 19.88 | 27.77 | 38.81 | 53.85 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | ||
|
Gegradeerde wringkrag Nominaal koppel (LB.IN) |
0.73 | 1.03 | 2.30 | 3.22 | 4.51 | 7.27 | 10.12 | 14.26 | 19.82 | 22.90 | 31.99 | 44.71 | 62.04 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | ||
| RS555-24V-7600R | |||||||||||||||||||||
|
Leegloop Snelheid Ledige draaispoed (OPM) |
2054.1 | 1461.5 | 554.7 | 395.8 | 282.5 | 149.0 | 107.0 | 76.0 | 54.7 | 40.2 | 28.8 | 20.6 | 14.8 | 10.5 | 7.8 | 5.6 | 4.0 | 2.8 | 2.1 | ||
|
Gegradeerde Spoed Nominaal draaispoed (OPM) |
1643.2 | 1169.2 | 443.8 | 316.7 | 226.0 | 119.2 | 85.6 | 60.8 | 43.7 | 32.2 | 23.0 | 16.5 | 11.9 | 8.4 | 6.2 | 4.4 | 3.2 | 2.3 | 1.7 | ||
|
Gegradeerde wringkrag Nominaal koppel (N.m) |
0.067 | 0.094 | 0.211 | 0.296 | 0.415 | 0.669 | 0.931 | 1.311 | 1.823 | 2.106 | 2.942 | 4.112 | 5.706 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | ||
|
Gegradeerde wringkrag Nominaal koppel (KG.CM) |
0.66 | 0.92 | 2.07 | 2.90 | 4.07 | 6.55 | 9.12 | 12.85 | 17.86 | 20.64 | 28.83 | 40.30 | 55.92 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | ||
|
Gegradeerde wringkrag Nominaal koppel (LB.IN) |
0.76 | 1.07 | 2.39 | 3.34 | 4.69 | 7.55 | 10.51 | 14.80 | 20.58 | 23.78 | 33.22 | 46.43 | 64.43 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | ||

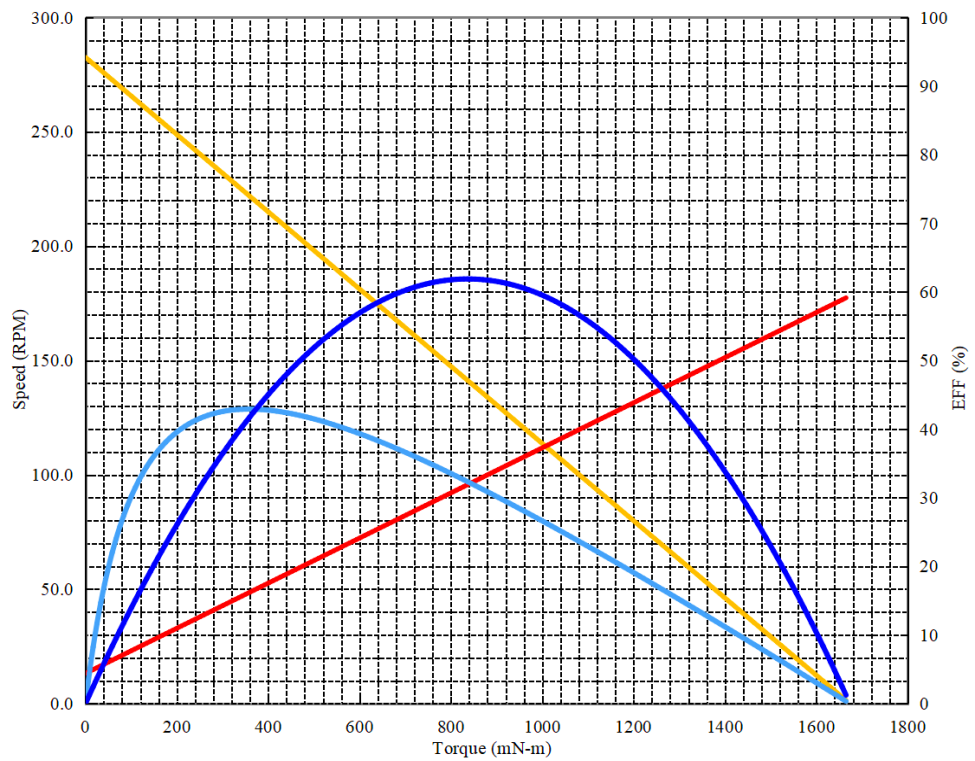

| Wentelmotor krommekaas Verminderingsmotor kromme voorbeeld | |||||||||||||||||||||
| Projek Projeknaam : | DC ratmotor | Datum Datum : | 2025\/3\/26 | Prestasie (in 'n omgewingstemperatuur van 25-30 ℃ ) | |||||||||||||||||
| Motor spoed Omdraaiings : | 7600OM | Volle skaal Skaal : | 100% | Eff | Vinnig toets om temperatuurstygting en oorbelasting skade te voorkom. | ||||||||||||||||
| Tandryngketting Nivo's : | 2 | 20.0 | Watte | Konstante Spanning Konstant druk belading : | 24 | Volt | |||||||||||||||
| Tandwielverhouding Verhouding : | 26.9 | 5.0 | Amp. | rigting Rigting : | CW\/CCW | ||||||||||||||||
 |
By nulbelasting Geen lading parameters | ||||||||||||||||||||
| Spoed Omdraaiings : | 282.5 | Opm | |||||||||||||||||||
| Huidige Stroom : | 0.22 | AMPS | |||||||||||||||||||
| Maksimum tansionele parameters Maksimum tansionele parameters | |||||||||||||||||||||
| Koppel Koppel : | 1641.51 | mN-m | |||||||||||||||||||
| Huidige Stroom : | 2.97 | AMPS | |||||||||||||||||||
| By maksimum doeltreffendheid Hoëste efficiëntiepunt parameters | |||||||||||||||||||||
| Doeltreffendheid Effisiensie : | 42.9 | % | |||||||||||||||||||
| Koppel Koppel : | 358.0 | mN-m | |||||||||||||||||||
| Spoed Omdraaiings : | 222.1 | Opm | |||||||||||||||||||
| Huidige Stroom : | 0.81 | AMPS | |||||||||||||||||||
| Uitvoer Uitsetmag : | 8.32 | Watte | |||||||||||||||||||
| By maksimum maguitset Maksimum maguitset parameters | |||||||||||||||||||||
| Uitvoer Uitsetmag : | 12.375 | Watte | |||||||||||||||||||
| Koppel Koppel : | 836.6 | mN-m | |||||||||||||||||||
| Spoed Omdraaiings : | 141.3 | Opm | |||||||||||||||||||
| Huidige Stroom : | 1.60 | AMPS | |||||||||||||||||||
| Produksiekombinasie Ander toebereidings | |||||||||||||||||||||
| Bykomstighede Naam | Spanning Spanning | Besluit Resolusie | Kanale aantal | Opmerking | |||||||||||||||||
| Magnetiese Encoder 磁性编码器 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
TJX36R3650BL
TJX38RGa
TJX36RGb
